Laserové merače roviny a vzdialenosti: Kľúč k presnosti v stavebníctve a remeslách

V modernom stavebníctve, pri rekonštrukciách a rôznych remeselných prácach je presné meranie základom úspechu. Laserové merače roviny a vzdialenosti predstavujú nenahraditeľné nástroje, ktoré transformovali spôsob, akým pristupujeme k určovaniu priestorových hodnôt. Tieto prístroje umožňujú efektívne meranie vzdialenosti, sklonu a iných priestorových parametrov s mimoriadnou presnosťou, často s odchýlkami počítanými len na milimetre.

Ich najväčšou výhodou je spoľahlivosť a schopnosť dosiahnuť vysokú presnosť, ktorú oceníte nielen pri konštrukcii vonkajších stien, ale aj pri inštalácii poličiek či vešaní obrazov. Meracie lasery sa stávajú neoceniteľnými pre odborníkov v oblasti stavebníctva, zaisťujúc kvalitný a presný výsledok práce.

Princíp fungovania laserových meracích prístrojov

Základný princíp fungovania laserového merača spočíva vo vysielaní laserového lúča. Tento lúč sa odráža od meranej roviny alebo cieľového povrchu a vracia sa naspäť do meracieho prístroja. Laserový merač následne tento lúč spracuje a vyznačí meranú vzdialenosť alebo inú hodnotu.

Laserové diaľkomery vysielajú elektromagnetické impulzy v laserových lúčoch prostredníctvom svojich systémov optoelektroniky. Systém zariadenia meria vzdialenosť analýzou času cesty lúča, často na základe fázového oneskorenia vyslanej a odrazenej elektromagnetickej vlny. Ďalšou metódou je priame meranie času prechodu impulzu z diaľkomera do cieľa a naopak, čo sa využíva v pulzných laserových diaľkomeroch. Existujú aj laserové diaľkomery, ktoré vykonávajú interferometrické meranie vzdialenosti. Hoci ide o najpresnejšiu a najrýchlejšiu metódu, interferometrické diaľkomery sú zvyčajne drahšie a náchylnejšie na poškodenie.

Typy laserových meracích zariadení

Na trhu nájdete meracie lasery v mnohých variantoch, ktoré sú prispôsobené rôznym potrebám a aplikáciám. Než si vyberiete konkrétny merací prístroj, zvážte, ako často a na aké účely laser plánujete používať.

Krížové a čiarové lasery

Krížový laser je považovaný za základný merací laser, ktorý vám poskytne presnosť očakávanú od vodováhy. Je schopný vyprojektovať vertikálnu aj horizontálnu líniu, ktoré na rovnej ploche vytvárajú kríž. Čiarové lasery tvoria svetelné línie, ktoré vám umožnia vymedziť presné roviny. Tieto lasery premietajú jasné a presné čiary na povrchy, čo uľahčuje zarovnanie a inštaláciu prvkov v interiéroch aj exteriéroch.

Krížový laser využíva zelený alebo červený lúč. Nevýhodou tohto typu je menšia viditeľnosť červeného lúča, predpokladaná dosiahnuteľná vzdialenosť je okolo 10 metrov. Z pohľadu viditeľnosti je výhodnejší zelený laser, ktorého viditeľnosť je zhruba 4x lepšia ako viditeľnosť červeného lúča, čo ho robí vhodným aj na meranie v exteriéri.

Rotačné lasery

Rotačný laser tiež projekciuje línie vo vertikálnej aj horizontálnej rovine. Jeho hlavnou výhodou je schopnosť a výkonnosť, navyše je schopný pracovať so sklonom v osiach, čo je výhodné pri práci pod uhlom.

Potrubné lasery

Tento špeciálny typ meracieho lasera je určený pre inštalatérov, kúrenárov a podlahárov. Potrubný laser sa hodí pri inštalácii potrubia, pričom oceníte vysoký dosah svetelného lúča, nadpriemerný výkon a vysokú presnosť.

Laserové diaľkomery (laserové metre)

Laserový diaľkomer, alebo aj laserový meter, je veľmi obľúbený stavebný merač primárne určený na diaľkové meranie. Je vhodný na meranie vo vnútri objektov aj na vonkajšie meranie. Laserové diaľkomery sú doplnené o niekoľko funkcií, ktoré využijú najmä profesionáli.

Laserové vodováhy

Laserová vodováha je na rozdiel od klasickej vodováhy doplnená o laserový lúč, ktorý je schopný premietnuť rovinu na akúkoľvek rovnú plochu. Meranie s laserovou vodováhou je veľmi presné, s odchýlkou cca 0,5 mm/1 meter. Kvalita laserovej vodováhy sa spozná aj podľa frézovaných hrán. Sú k dostaniu v rôznych dĺžkach, od krátkych do 40 cm pre menej náročné meranie, až po univerzálne s dĺžkou do 60 cm.

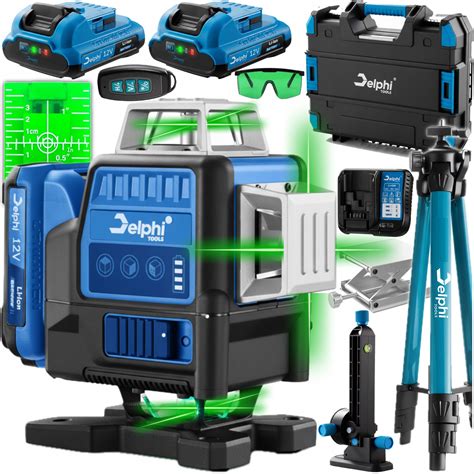

Hybridné, 360° a 3D lasery

Hybridné lasery kombinujú funkcie viacerých typov laserov a poskytujú všestrannosť pri rôznych meracích úlohách, čím sú skvelé pre profesionálov, ktorí potrebujú spoľahlivé a multifunkčné riešenia. 360° a 3D lasery premietajú horizontálne a vertikálne 360-stupňové čiary, čím umožňujú pokrytie celého priestoru. Sú neoceniteľné pri komplexných meraniach a vyrovnávaniach v stavebníctve a interiérovom dizajne.

Nivelizačné prístroje

Tieto prístroje umožňujú presné meranie výškových rozdielov a vyrovnávanie povrchov. Sú ideálne pre geodetické práce, terénne úpravy a stavebné projekty, kde je potrebné dosiahnuť dokonalú rovinnosť.

Široké spektrum aplikácií

Použitie laserových meracích prístrojov je veľmi jednoduché a ich uplatnenie je extrémne široké. Laserové diaľkomery sú nepostrádateľné meracie nástroje, ktoré sa hodia pri stavebných prácach, rekonštrukciách, dokončovacích prácach, v armáde, lesníctve, športe, energetike, poľovníctve, poľnohospodárstve a všade tam, kde je potrebné rýchlo a presne určiť vzdialenosť, uhol alebo sklon.

V porovnaní s optickými a ultrazvukovými diaľkomermi sú laserové diaľkomery najfunkčnejšie a technologicky najvyspelejšie meracie nástroje. Ich hlavnou výhodou, okrem mimoriadne presných meraní (často +/- 1-5 mm na km), je skutočnosť, že ich môže používať len jedna osoba. Optické diaľkomery, používané na presné meranie vzdialenosti na staveniskách a na veľkých otvorených plochách, vyžadujú aspoň dve osoby naraz. Laserové diaľkomery sú tiež menej náchylné na chyby v meraní spôsobené nesprávnym umiestnením nástroja a inými chybami obsluhy.

Kľúčové parametre pri výbere laserového merača

Pri výbere laserového meracieho prístroja je dôležité zvážiť niekoľko kľúčových parametrov, ktoré ovplyvnia jeho vhodnosť pre vaše konkrétne použitie.

Rozsah merania

Rozsah merania určuje maximálnu alebo minimálnu vzdialenosť, ktorú laserový merač dokáže odmerať. Väčšina bežných prístrojov, určených na meranie na stavbách, disponuje rozsahom merania do 50 metrov. Pokročilejšie modely pre stavebníctvo ponúkajú účinný dosah 40-80 metrov, s niektorými modelmi dosahujúcimi až 120 metrov. Dlhé-diaľkomery môžu merať vzdialenosti až do 1 500 metrov.

Presnosť merania

Presnosť merania určuje odchýlku, s akou je merač schopný vzdialenosť odmerať. Odchýlky sa obvykle udávajú v mm/m. Laserové diaľkomery umožňujú merania s presnosťou 1 mm na kilometer. Väčšina diaľkomerov na krátke a stredné vzdialenosti meria s toleranciou 5 mm. Pre laserové vodováhy je to cca 0,5 mm/1 meter.

Viditeľnosť a farba lúča

Pre presné meranie je nevyhnutné, aby bol svetelný lúč dobre viditeľný. S nižšou viditeľnosťou je potrebné počítať pri vonkajšom použití za jasného dňa. Laserové meradlá používajú červený alebo zelený svetelný lúč. Z pohľadu viditeľnosti je zelený laser výhodnejší, ktorého viditeľnosť je zhruba 4x lepšia ako viditeľnosť červeného lúča. Zelený laser prináša výhodu lepších vizuálnych vlastností, čo umožňuje premietať svetelný lúč na materiály, kde by červený laser bol neúčinný. Pokiaľ potrebujete laser na meranie vonku, odporúčame zvoliť meradlo so zeleným svetlom. Pri meraní na vlhkej omietke môže byť svetelný lúč menej viditeľný, túto viditeľnosť je možné zlepšiť pomocou špeciálnych okuliarov, ktoré sú niekedy súčasťou balenia.

Výkonnosť

Výkonnosť priamo ovplyvňuje viditeľnosť aj dosah laserového lúča. Lacnejšie laserové merače bežne ponúkajú výkon medzi 1 až 5 mW, zatiaľ čo profesionálne zariadenia ponúkajú výkony v rozmedzí 10 až 50 mW.

Odolnosť a stupeň krytia IP

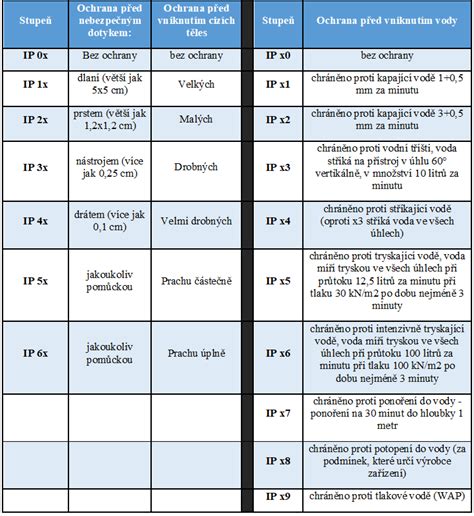

Laserové merače vzdialenosti sú často používané v sektore stavebníctva, takže by mali byť odolné proti náročnejším podmienkam a nepriaznivému počasiu. Stupeň ochrany prístroja je označovaný IP kódom, ktorý je nasledovaný dvoma číslami. Prvé číslo reprezentuje odolnosť voči vode a druhé ukazuje odolnosť proti pevným a prachovým časticiam. Pre stavebné práce je dobré vybrať si výrobok so správnym stupňom krytia IP, aby sa znížilo riziko poškodenia zariadenia pri preprave a pri meraní vo vysoko zaťaženom alebo vlhkom prostredí. Pri najlacnejších zariadeniach nemusia byť stupne ochrany uvedené.

Operačná teplota

Pri každom laseri by mala byť uvedená teplota, pri ktorej je možné prístroj používať. U zelených laserov je obzvlášť dôležité vedieť, aký je teplotný rozsah, v ktorom môžu pracovať, keďže sú citlivejšie na extrémne teploty.

Napájanie

Pre fungovanie laserových meradiel sú potrebné zdroje energie. Prístroje s vyšším výkonom sú určené na profesionálne použitie, ale môžu byť použité aj pre náročnejšie meranie v domácnosti. Pri týchto laserových meracích prístrojoch je dôležité sledovať výdrž batérie, ktorá by mala byť optimálne okolo 6 hodín. Laserové meracie prístroje s nabíjateľnými batériami môžu mať dlhšiu životnosť batérie ako tie s jednorazovými batériami.

Špeciálne funkcie a vlastnosti

Laserové merače vzdialenosti sú často doplnené mnohými rôznymi funkciami, ktoré výrazne rozširujú ich využiteľnosť:

• Displej: Štandardom je prítomnosť displeja na každom kvalitnom merači. Môžete si vyberať medzi farebným a čiernobielym displejom, ale oveľa dôležitejšia je jeho viditeľnosť a čitateľnosť. Pri drahších zariadeniach môže byť k dispozícii aj podsvietenie.
• Auto-nivelácia: Užitočná funkcia, ktorá zaistí presné meranie aj v prípade, že je zariadenie mierne naklonené. Lasery sú schopné kompenzovať naklonenie v rozmedzí 3 až 5 °. Samonivelačný mechanizmus sa postará o okamžité vyrovnanie, čím predchádzate znehodnoteniu materiálu pri krivom osadení.
• Výpočty: Automatický výpočet objemu alebo plochy meraného priestoru je veľmi praktický, najmä na meranie vo vnútri objektov. Túto funkciu často využívajú napríklad maliari alebo podlahári. Tieto nástroje vám tiež umožňujú vykonávať kontinuálne merania, oneskorené merania, merať súčet alebo rozdiel plôch a merať objem.
• Pytagorova veta: Profesionálne laserové diaľkomery často umožňujú vykonávať merania aj pomocou matematických funkcií, ako je Pytagorova veta. Táto funkcia pomáha operátorovi merať výšku objektu pomocou dvoch meracích bodov ako referenčných bodov, čo je mimoriadne užitočné pri meraní nedostupných miest.
• Meracie módy: Laserové merače môžu premietať body alebo čiary v rôznych formátoch. Vďaka meracím módom môžete čiary zobrazovať pod rôznymi uhlami.
• Integrovaná vodováha: Merače môžu byť vybavené aj integrovanou vodováhou, ktorá vám pomôže umiestniť merač do ideálnej polohy.
• Magnet: S magnetom môžete merač pripevniť na kovovú plochu, čo je praktické pri práci s kovovými konštrukciami.
• Pamäť: Merače obvykle obsahujú pamäť, takže môžete vyhľadávať informácie o predchádzajúcich meraniach a minimalizovať riziko chyby pri sčítaní plôch či objemov.
• Bezdrôtový prenos dát: Prístroje s možnosťou bezdrôtového prenosu dát pomocou Bluetooth umožňujú preniesť výsledky merania do počítača alebo iného zariadenia pre jednoduchšie spracovanie a archiváciu.
• Automatické vypnutie: Táto funkcia pomáha predĺžiť životnosť batérie automatickým vypnutím zariadenia po určitej dobe nečinnosti.
• Nepretržité meranie: Táto funkcia umožňuje merať najvyššie a najnižšie hodnoty a potom porovnať rozdiel v jednom meracom cykle, čo je užitočné napríklad pri kontrole rovinnosti.

Geometrické merania: Rovinnosť a pravouhlosť

Laserové prístroje sú mimoriadne cenné pri overovaní a meraní geometrických vlastností povrchov a konštrukcií.

Rovinnosť

Rovinnosť sa vzťahuje na odchýlku makrokonkávno-konvexnej výšky substrátu od ideálnej roviny. Tolerančné pásmo je oblasť medzi dvoma rovnobežnými rovinami, ktorých vzdialenosť je hodnotou tolerancie t. Rovinnosť patrí k chybe formy v chybe formy a polohy. Chyba rovinnosti predstavuje porovnanie nameraného skutočného povrchu s ideálnou rovinou a vzdialenosť medzi nimi predstavuje chybu rovinnosti. Alternatívne sa meria relatívny výškový rozdiel niektorých bodov na skutočnom povrchu a potom sa prevedie na hodnotu chyby rovinnosti.

Pravouhlosť

Kolmosť vyhodnocuje kolmosť medzi čiarami, rovinami alebo medzi čiarami a rovinami. Ak je vzťažným bodom priamka a hodnotenou čiarou je priamka, kolmosť je vzdialenosť medzi dvoma najvzdialenejšími rovinami, ktoré sú kolmé na vzťažnú čiaru a obsahujú body na meranej čiare. Ak je vzťažným bodom priamka a hodnotenou rovinou je rovina, kolmosť je vzdialenosť medzi dvoma najvzdialenejšími rovinami, ktoré sú kolmé na vzťažnú čiaru a obsahujú body na meranej rovine.

Bezpečnosť pri používaní laserových prístrojov

Pri priestorových meraniach pomocou laserových diaľkomerov musíte mať na pamäti, že laserové lúče môžu byť pre ľudské oko nebezpečné. Preto sa musíte pred namierením laserového lúča na objekt uistiť, že v blízkosti nie je nikto ohrozený. Väčšina laserových meračov vzdialenosti je vybavená laserom triedy 2, ktoré sú pri náhodnom kontakte bezpečné pre oči, no priame a dlhodobé pozeranie do lúča sa neodporúča.

Kalibrácia a tipy na správne používanie

Pre dosiahnutie maximálnej presnosti vždy umiestnite laserový merač na čo najstabilnejší povrch alebo statív. Po zapnutí počkajte pár sekúnd, kým sa kyvadlo ustáli a lúče prestanú blikať, čo signalizuje úspešnú samoniveláciu. Ak náklon prekročí rozsah samonivelácie (napr. ±3°), lúče začnú blikať, čo je bezpečnostný signál, že prístroj nedokáže garantovať rovinu a musíte ho lepšie podložiť.

Pri meraní diaľkomerom dbajte na to, aby laserový bod dopadal kolmo na cieľovú plochu, inak sa nameraná vzdialenosť môže predĺžiť. V prípade merania v exteriéri alebo pri jasnom svetle využite priložené laserové okuliare, ktoré zvýraznia zelenú líniu a ochránia váš zrak pred únavou. Po skončení práce prístroje vždy očistite od prachu, aby ste predišli poškriabaniu optiky v puzdre a zabezpečili ich dlhú životnosť.

Príklad komplexného riešenia: Procraft LE-4G a PLDM120

Pre náročných majstrov v dielni aj na stavbe existujú komplexné sady, ktoré kombinujú viacero funkcií. Napríklad, sada ako Procraft LE-4G a PLDM120 predstavuje investíciu, ktorá sa vráti hneď pri prvom projekte v podobe ušetrených hodín času a eliminácie nepodarkov.

Krížový samonivelačný laser Procraft LE-4G premieta 16 jasných línií v celom 360° rozsahu, čím nahrádza zdĺhavé prenášanie klasickej vodováhy. Zelený lúč s presnosťou ±0,15 mm/m pretína priestor horizontálne aj vertikálne, takže pri montáži sadrokartónu alebo kuchynskej linky vidíte rovinu na všetkých stenách súčasne. Samonivelačný mechanizmus s rozsahom ±3° sa postará o okamžité vyrovnanie.

Laserový merač vzdialenosti Procraft PLDM120 nahrádza nepraktické pásma a umožňuje merať úseky až do 120 metrov s presnosťou ±2 mm/m. Funkcia výpočtu podľa Pytagorovej vety rieši problém s nedostupnými miestami, ako je výška štítu strechy bez rebríka. Pamäť na 20 hodnôt odstraňuje nutnosť neustáleho zapisovania a minimalizuje riziko chyby. Napájanie tromi AAA batériami zabezpečuje okamžitú pripravenosť, pričom funkcia automatického vypnutia šetrí energiu.

Takéto sady často zahŕňajú aj príslušenstvo ako magnetický otočný držiak a diaľkový ovládač, ktoré umožňujú ovládať laser, aj keď je upevnený vysoko pod stropom na statíve. Celá výbava je chránená v odolných puzdrách, takže meracie senzory zostávajú v bezpečí.

Porovnanie kľúčových vlastností Procraft LE-4G a PLDM120
