Ak potrebujete niečo naozaj bezpečne ukotviť do betónu alebo muriva, klasické hmoždinky alebo rozpínacie kotvy nemusia vždy postačovať. Chemická kotva nachádza svoje uplatnenie ako plnohodnotná a veľmi účinná náhrada bežných rozperných hmoždiniek a narážacích kotiev, pričom vytvára mimoriadne odolný spoj s veľmi vysokou zaťažiteľnosťou. Chemická kotva nie je tradičná hmoždinka, ale špeciálna dvojzložková zmes živice a tvrdidla.

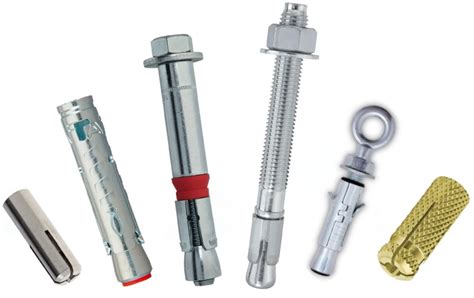

Prečo zvoliť chemickú kotvu namiesto hmoždinky?
Vietе, kedy sú chemické kotvy pre vás vhodné na použitie namiesto hmoždiniek? Oproti bežným hmoždinkám sú chemické kotvy extrémne pevné, nevznikajú pri nich rozperné tlaky a rýchlo sa s nimi pracuje. Hmoždinky sa v materiáloch často hýbu a vytrhávajú. Táto prednosť umožňuje kotviť všade tam, kde by pri rozperných systémoch hrozilo zlyhanie podkladového materiálu. Výhodou je, že tlak nie je rozložený len na stenách otvoru, ako je to v prípade bežných rozpínacích kotiev.
Chemicky kotviť je možné bližšie k okrajom a v menšej osovej vzdialenosti kotiev. Pri použití hmoždiniek musíte mať po ruke zakaždým špeciálny typ, ktorý môžete použiť do daného podkladového materiálu. Avšak pri použití chemickej kotvy si s týmto nemusíte robiť starosti. Chemickú kotvu použijete buď samostatne, alebo so sitkom do všetkých druhov podkladových materiálov. Ponúkajú vysokú nosnosť aj v problematických materiáloch a univerzálne použitie v betóne, murive a dutých tehlách.
Typy chemických kotiev a ich použitie
Dvojzložkové kotviace materiály sú na rôznych chemických bázach, ako sú polyesterové, vinylesterové a epoxidové živice, alebo na báze akrylátových a hybridných systémov. Pri výbere chemickej kotvy zohľadňujeme najmä to, či ide o použitie v interiéri alebo exteriéri, zaťaženie vodou a v neposlednom rade je potrebné zohľadniť mechanické zaťaženie kotveným predmetom.
- Na interiérové aplikácie volíme zásadne produkty bez obsahu styrénu, pretože styrén má výrazný a špecifický zápach. Vhodnejšia je preto Chemická kotva POLYESTER SF.
- V exteriéri môžeme použiť Chemickú kotvu POLYESTER S, ktorá zaručí cenovo výhodné kotvenie pri zachovaní pevnosti a kvality. Na použitie v exteriéri sa toto obmedzenie nevzťahuje.
- V prípade požiadavky na extrémnu pevnosť kotvy a trvalé zaťaženie vlhkosťou a vodou, zvoľte Chemickú kotvu VINYLESTER SF. Je vhodná aj do zatopených otvorov.
- Na kotvenie v zimnom období či v mraziarenských priestoroch odporúčame použiť Chemickú kotvu ARCTIC SF.
Dvojzložkový chemický kotviaci systém na veľmi rýchle kotvenie s vysokou pevnosťou a únosnosťou bez expanzie a nárastu tlakov. Všetky chemické kotvy sú vhodné do dutého aj plného materiálu, pričom je odlišný iba postup aplikácie. Chemická kotva sa používa pre kotvenie do celej rady tvrdých materiálov s výnimkou dreva.
Prehľad typov chemických kotiev
| Typ kotvy (báza) | Kľúčové vlastnosti a použitie | Prítomnosť styrénu / Zápach | Objemové zmrašťovanie | Rýchlosť tuhnutia (pri 20 °C) |
|---|---|---|---|---|
| Polyesterové | Univerzálne do betónu, tehlového muriva, kameňa. Cenovo výhodné kotvenie. Aj do dutých tvárnic (so sitkom). | Možno bez styrénu (interiér, SF verzie). S styrénom (exteriér). | Do 20% | Vysoká (približne 50 minút) |
| Vinylesterové | Vysokovýkonný, rýchlovytvrdzujúci systém. Extrémna pevnosť, trvalé zaťaženie vlhkosťou a vodou (aj zatopené otvory). Chemická odolnosť. | Bez styrénu, slabý zápach (SF verzie). | Lepšie ako polyester (nie je uvedené presné %). | Rýchla |
| Epoxiakrylátové hybridné | Určené pre stredné a vyššie zaťaženia, najmä v prípade náročných aplikácií. | Nie je uvedené. | Nie je uvedené. | Vysoká (približne 50 minút) |
| Epoxidové | Používajú sa pri vysokých zaťaženiach. Umožňujú kotvenie do otvorov s väčším rozdielom priemerov vŕtaného otvoru a kotvených prvkov. | Nie je uvedené. | Minimálne (okolo 2%) | Dlhá |
| ARCTIC SF | Kotvenie v zimnom období či v mraziarenských priestoroch. | Nie je uvedené. | Nie je uvedené. | Prispôsobená nízkym teplotám. |
Podrobný postup aplikácie chemickej kotvy
Ide o jednoduché kroky, ktoré nevyžadujú odbornú zručnosť ani špeciálne vybavenie. Líšia sa iba spôsobom použitia pre duté a plné materiály.
- Vŕtanie otvoru: Vyberte vhodný priemer a hĺbku podľa odporúčaní výrobcu. Priemer vrtáka použitého na vyvŕtanie diery do podkladového materiálu by mal zodpovedať buď priemeru sitka, alebo pri kotvení do plných materiálov priemeru kotviaceho prvku, ku ktorému sa pripočítajú 2 až 4 mm. Bežným problémom pri aplikácii je kríženie kotvy s výstužou v betóne. V súčasnosti existuje niekoľko spôsobov na určenie prítomnosti výstuže, vďaka ktorým sa dá takémuto problému predísť. Niekedy sa však prítomnosť výstuže jednoducho zistí pri vŕtaní otvoru, keď vrták narazí na prút.
- Čistenie otvoru: Zvláštny dôraz treba klásť na dôkladné odstránenie prachu a voľných častíc z vyvŕtaného otvoru. Na zabezpečenie pevného spojenia chemickej kotvy s podkladovým materiálom musíte klásť osobitný dôraz na dôkladné odstránenie prachu a voľných častíc z vyvŕtaného otvoru. Najlepšie je to urobiť vysávačom alebo špeciálnou kefou. Naposledy uvoľníme nesúdržný prach pomocou kefky. Opäť odstránime zvyšky prachu pomocou vzduchovej pumpy.
- Aplikácia zmesi: Chemické kotvy sa predávajú v plastových kartušiach. Z kartuše sa pred použitím odskrutkuje veko a naskrutkuje sa priložený aplikátor (plastový špic). Kartuša chemickej kotvy sa nasadí na aplikačnú pištoľ. Vložte kartušu do pištole a vždy vytlačte prvú časť zmesi (cca 10 cm) mimo otvoru, pretože zložky ešte nie sú dôkladne premiešané.
- Použitie sitka pre duté materiály: Do vyčisteného otvoru v dutých materiáloch sa vloží sitko. Hmoždinka sa vkladá do predvŕtaného otvoru. Sitko zabráni nadmernej spotrebe chemickej kotvy. Pri bežných veľkostiach skrutiek (M6 až M14) použijeme plastové sitko. Pokiaľ máme neštandardnú veľkosť otvoru, volíme kovové sitko, ktoré si odstrihneme podľa požadovanej dĺžky. Špic kartuše sa potom vloží do pripraveného otvoru a v dutých materiáloch sa vyplní celé sitko. Postupuje sa od konca diery smerom von. Sitko sa po vytlačení chemickej kotvy uzavrie.
- Aplikácia pre plné materiály: Pri plných materiáloch môžete chemickú kotvu vtlačiť priamo do otvoru. Aplikujeme chemickú kotvu do otvoru, kým nevyplníme približne tretinu až polovicu priestoru.
- Vloženie kotviaceho prvku: Potom už stačí len vložiť otáčavým pohybom do otvoru kotvený prvok. Vložte závitovú tyč alebo kolík s miernym krúživým pohybom.
- Vytvrdzovanie: Na úplné zaťaženie počkáme potrebný čas, kým kotva vytvrdne. Doba vytvrdzovania závisí od teploty a typu živice. Zvyčajne sa pohybuje od niekoľkých minút do jednej hodiny.
Ako použiť živicové kotvy na upevnenie ťažkých vecí na tehly, tvárnice a betón – kompletný návod pre domácich majstrov
Dôležité faktory pre úspešné chemické kotvenie
Rozhodujúcimi faktormi z hľadiska voľby konkrétneho typu chemického kotvenia sú požadované výsledné únosnosti, rýchlosť tuhnutia, aplikačné teploty a hĺbka kotvenia. Ďalším faktorom je, samozrejme, ekonomickosť konkrétneho systému.
Únosnosť a montážne parametre
Montážne parametre aj údaje potrebné k návrhu spoja, sú k dispozícii v technických listoch. Pri kotvení je dôležité dodržiavať minimálnu vzdialenosť osí, aby nedošlo k zlyhaniu stavebných hmôt. Rovnako je dôležitá aj minimálna vzdialenosť od okrajov. Kotvenie je medzičlánkom, ktorý zabezpečuje spojenie medzi rozdielnymi samostatnými konštrukčnými systémami. Osové zaťaženie, moment a šmykové zaťaženie, ktoré pôsobí na spoj, sú presne zadefinované a musia sa kotvením preniesť, keďže zvyčajne neexistuje alternatívny spôsob prenosu týchto síl v konštrukcii. Preto je veľmi dôležité, aby stavbyvedúci, resp. majster chápal účel navrhnutého kotevného systému.
Hlavným kritériom pri navrhovaní chemického kotvenia do betónu je typ zaťaženia, ktoré bude kotvenie prenášať, a potenciál na vznik trhlín v betóne v blízkosti kotvenia. Existuje vysoká pravdepodobnosť vzniku trhlín, ak sa kotvenie realizuje v ťahovej zóne betónového prvku. Únosnosť kotvenia úzko súvisí s pevnosťou podkladu, do ktorého kotvíme. Prasknutá betónová konštrukcia má nižšiu únosnosť, ktorú ešte značne ovplyvňuje aj samotný typ kotvenia a šírka prasklín. Taktiež únosnosť v ťahu alebo šmyku samotného kotveného oceľového prvku má rovnako dôležitý vplyv na celkovú únosnosť kotvenia. Aby oceľová kotva dosiahla plnú únosnosť, musí byť osadená podľa odporúčaní výrobcu o kotevnej hĺbke, čím sa zároveň predíde porušeniu betónu. Rozstupy kotiev by mali umožňovať osadenie dostatočného množstva kotiev tak, aby sa dalo preniesť požadované zaťaženie medzi spájanými konštrukciami a zároveň aby nevzniklo nadmerné napätie v betóne medzi jednotlivými kotvami.
Vplyv podmienok a materiálov
Schopnosť chemického kotviaceho lepidla zabezpečiť prenos síl v kotviacom systéme v zmysle navrhovaného spôsobu porušenia môže byť overená testovaním. Samozrejme, treba si uvedomiť, že na výsledok testu majú okrem lepidla vplyv aj ďalšie spolupôsobiace faktory, ako vlastnosti kotveného oceľového prvku, podkladového materiálu, vzdialenosti od okrajov konštrukcie, rozmery a hĺbka kotvenia, praskliny betónu, podmienky zaťažovania a vplyv okolia (teplota, vlhkosť, chemické zaťaženie). Kotviace lepidlo musí splniť relevantné kvalitatívne štandardy. To, či kotviaci systém v podklade dosiahne plné hodnoty pevnosti v ťahu, závisí prevažne od pevnosti lepeného spoja. Samotnú pevnosť lepeného spoja môžu výrazne ovplyvniť podmienky pri inštalovaní kotvy (čistota otvoru), vlhkosť betónu alebo voda v otvore pri inštalácii, teplota a samotný proces vŕtania.
Vplyvom zlého a nedostatočného očistenia otvoru pred kotvením sa únosnosť môže znížiť približne o 20 %, v niektorých prípadoch však až o 50 %. Toto zníženie je čiastočne závislé od typu použitého kotviaceho lepidla, ale aj od ďalších prvkov systému. Z tohto dôvodu je veľmi dôležité očistiť otvor správne a dôkladne, pretože „jedným vyfúknutím“ sa zo stien vŕtaného otvoru všetky nečistoty neodstránia.
Špecifiká lepidiel
Najmä na zvislé kotvenie nad hlavou (ale aj na kotvenie do vodorovných otvorov) sa používajú tixotrópne lepidlá, lebo nevyžadujú žiadne opatrenia na zabránenie úniku kotviacej hmoty z otvorov. Tieto lepidlá musia umožňovať vlastnú aplikáciu tak, aby sa nanášali do otvoru od jeho konca smerom von. Tak sa v lepenom spoji zabráni vzniku vzduchových medzier, ktoré zmenšujú kontaktnú plochu, a tým nepriaznivo oslabujú kotvený spoj. Tekuté lepidlá vyžadujú v porovnaní s pastovitými lepidlami menej času na aplikáciu a sú menej náchylné na zachytenie vzduchových bublín v lepenom spoji.
Väčšina lepidiel sa počas tuhnutia zmrašťuje. Hlavný vplyv na tento proces má chemická báza polymérového systému použitého pri kotviacom lepidle. Objemové zmraštenie, ak porovnáme objem nestuhnutého s úplne stuhnutým lepidlom, sa môže líšiť od 2 % pri epoxidových lepidlách s plnivami až po 20 % pri niektorých polyesterových systémoch. Zmrašťovanie nepriaznivo pôsobí na dobrú priľnavosť lepidla. Preto je dôležité dodržať odporúčania ohľadom maximálneho rozdielu medzi priemerom vŕtaného otvoru a priemerom použitého kotveného prvku. Za každých okolností treba dosiahnuť čo najmenší rozdiel v priemeroch otvoru v podklade a kotveného prvku. Priemery vŕtaných otvorov sa môžu líšiť od priemerov tyče v rozpätí 1,0 až 2,0 mm bez výrazného vplyvu na výslednú únosnosť kotviaceho systému.
Čas spracovania sa môže líšiť od približne 2 minút až do 8 hodín, a to v závislosti od typu chemického kotviaceho lepidla. Všeobecne platí, že čím je dlhší čas spracovania lepidla, tým dlhšia je aj čas jeho úplného zatuhnutia. Čas spracovania výrazne ovplyvňuje teplota balenia lepidla, teplota okolia, ako aj teplota podkladu, do ktorého sa kotví. Vyššie teploty čas spracovania skracujú, nízke teploty ju, naopak, predlžujú. Pri reakcii po premiešaní dvojzložkového kotviaceho lepidla vzniká teplo - polymerizácia je exotermická. Chemická odolnosť lepidiel je väčšinou dobrá, zo spomínaných lepiacich hmôt sú v tomto smere najodolnejšie epoxidové kotviace systémy. Odolnosť používaných, už osadených chemických kotviacich systémov proti vode závisí od miery vystavenia lepidla pôsobeniu vody, či už cez podklad, alebo cez horný okraj lepeného spoja.
