Výstavba vlastného elektrónkového zosilňovača predstavuje pre mnohých nadšencov audio techniky splnený sen. Základom úspešného projektu je voľba overenej koncepcie, pričom elektrónky radu PCL86 alebo ECL86 sú vďaka svojej dostupnosti a vhodným parametrom ideálnou voľbou. Elektrónka PCL86 bola pôvodne vyvinutá do koncového stupňa NF zosilňovača TV prijímačov a obsahuje triódu aj pentódu v jednej banke.
Technické parametre elektrónok PCL86 a ECL86
Triódová časť týchto elektrónok zodpovedá trióde ECC83, zatiaľ čo pentóda je hodnotami blízka elektrónke EL84, avšak s menšou anódovou stratou. Strmosť pentódy dosahuje 10,5 mA/V, čo umožňuje pri napájacom napätí 300 V dosiahnuť výstupný výkon až 3,8 W pri maximálnej anódovej strate 9,0 W.
- PCL86: Žhavenie prúdom 300 mA pri napätí cca 13,3 V.
- ECL86: Žhavenie 6,3 V/700 mA, dosahuje maximálny výkon až 4 W.
Konštrukčne sú tieto elektrónky zaujímavé tým, že triódový aj pentódový systém je umiestnený vedľa seba, pričom triódová časť je podstatne nižšia, aby nebola náchylná k mikrofoničnosti.
Návrh a úpravy zapojenia

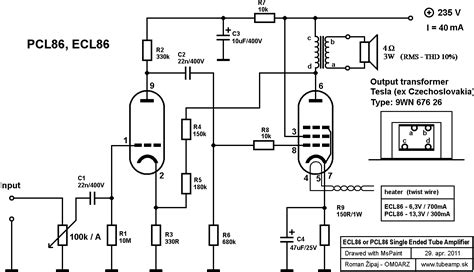

Schéma zapojenia býva často inšpirovaná historickými TV prijímačmi Tesla (napr. modely 4243 U - Spoletto, 4245 U - Martino). Pre optimalizáciu výkonu a spoľahlivosti sa odporúčajú nasledujúce úpravy:
- Zmena katódového odporu pentódy R9 z 220 Ω na 150 Ω, čím sa zvýši anódový prúd a výstupný výkon o približne tretinu.
- Výmena rezistora v obvode spätnej väzby za sériovú kombináciu dvoch rezistorov z dôvodu vysokého napäťového namáhania.
- Použitie štandardných hodnôt kondenzátorov (napr. 47 µF namiesto pôvodných 50 µF).
How to Change an Electrochemical Porous Junction
Napájací zdroj a bezpečnosť
Konštrukcia napájacieho zdroja je kľúčová pre potlačenie brumu. V zapojení sa používa klasické dvojcestné usmernenie s následným filtráciou cez elektrolytické kondenzátory a ochranné rezistory. Pri žeravení elektrónok jednosmerným prúdom (obzvlášť pri PCL86, ak máme k dispozícii len 6,3 V) je vhodné použiť násobič napätia alebo sériové zapojenie vinutí transformátora s následným vyhladením.
| Súčiastka | Odporúčaná hodnota (Mono) | Poznámka |
|---|---|---|
| Filter kondenzátor C1 | 100 µF / 400 V | Ochrana usmerňovača |
| Filter kondenzátor C2 | 100 µF / 400 V | Potlačenie zvlnenia |
| Ochranný rezistor | 220 Ω / 3 W | Nábehový prúd |
Oživovanie a bezpečnosť
V zosilňovači sa pracuje s nebezpečným napätím, preto zachovajte maximálnu opatrnosť. Pred každou manipuláciou so zariadením vybite kondenzátory v zdroji anódového napätia pomocou výkonového rezistora (1-4,7 kΩ/5 W). Po zapnutí nastavte trimer odbrumovača približne do polovice a skontrolujte odoberaný prúd, ktorý by nemal prekročiť 45 mA.
Ak staviate stereo verziu, je nutné postaviť dva identické zosilňovače, ktoré môžu byť napájané zo spoločného, dostatočne dimenzovaného zdroja. Pre dosiahnutie najlepších výsledkov umiestnite sieťový transformátor a silové vodiče čo najďalej od signálovej časti zosilňovača.
