Komplexný sprievodca tlakovou kanalizačnou prípojkou a čerpadlami

Pri hľadaní optimálneho riešenia pre odvod odpadových vôd, najmä v situáciách, kde gravitačný spád nie je možný, sa čoraz častejšie uplatňuje systém tlakovej kanalizácie. Tento inovatívny prístup umožňuje prekonávať terénne prekážky a zabezpečuje spoľahlivé napojenie na verejnú kanalizačnú sieť aj v náročných podmienkach. Tlaková kanalizačná sústava je moderný spôsob odvádzania splaškových vôd z rodinných domov, ulíc a menších obcí tam, kde nie je možné vybudovať klasickú gravitačnú kanalizáciu. Pod značkou SIGMA sa vyrábajú vysoko kvalitné a spoľahlivé kalové čerpadlá, ktoré sú špecificky navrhnuté pre nádrže a kanalizácie, čím sa stávajú kľúčovým komponentom týchto systémov.

Kedy zvoliť tlakovú kanalizačnú prípojku?

Základným predpokladom pre použitie tlakovej kanalizačnej prípojky je situácia, kedy nie je možné zabezpečiť gravitačný odtok odpadových vôd do verejnej kanalizácie. To môže byť spôsobené nedostatočným spádom terénu, výškovými rozdielmi alebo inými architektonickými obmedzeniami. V takýchto prípadoch sa stáva tlaková kanalizácia jediným funkčným riešením.

Kedy je tlaková kanalizácia pre skupiny domov najvhodnejšia? Vtedy, keď nie je možné vybudovať gravitačnú kanalizáciu z dôvodu terénu alebo vysokých nákladov.

Princíp fungovania a komponenty

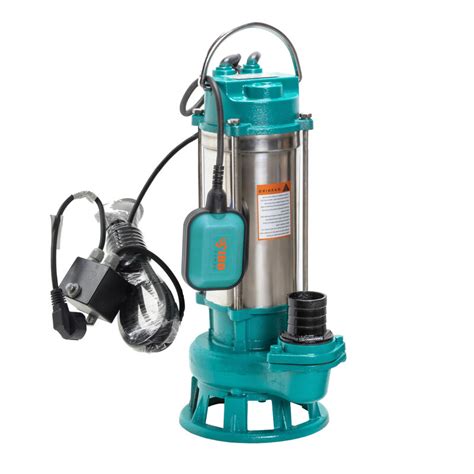

Systém tlakovej kanalizácie funguje na báze čerpania odpadových vôd. Po vstupe do špeciálnej čerpacej šachty sú odpadové vody, vrátane kalov a iných nečistôt, pomocou kalového čerpadla s drviacim zariadením rozdrvené a následne natlačené do potrubia. Toto potrubie má menší priemer v porovnaní s gravitačnou kanalizáciou, najčastejšie sa pohybuje v rozmedzí DN32 až DN50 pre rodinné domy. Tlak potom zabezpečuje transport odpadových vôd až k verejnej kanalizačnej sieti, pričom prekonáva akékoľvek výškové alebo terénne prekážky.

Kľúčovým prvkom tlakovej kanalizácie je čerpadlo, ktoré je navrhnuté tak, aby zvládalo aj silne znečistené vody a kaly. Pod značkou SIGMA sa vyrábajú práve takéto vysoko kvalitné a spoľahlivé kalové čerpadlá. Tieto čerpadlá nájdu svoje uplatnenie nielen v rodinných domoch, ale aj v náročnejších riešeniach, ako je poľnohospodárstvo (pre čerpanie fekálií a močoviek z chovov) a priemyselné objekty (čističky vôd).

Elektrické pripojenie a jeho nevyhnutnosť

Pre správnu funkciu tlakovej kanalizácie je nevyhnutné elektrické pripojenie. Elektrická energia je potrebná pre samotnú prevádzku čerpadla a ovládacej automatiky. V prípade výpadku elektrického prúdu systém prestane čerpať. Z tohto dôvodu sa pri návrhu tlakovej kanalizácie kladie dôraz na vytvorenie bezpečných akumulačných objemov v šachte, ktoré dokážu dočasne zadržať odpadové vody a predísť tak preplneniu alebo iným problémom. Zhotovenie trvalej elektrickej prípojky sa realizuje pomocou päťžilového kábla CYKY 5C x 2,5 mm2 s 10A ističom, ktorý je privedený do ovládacej skrinky.

Projektová dokumentácia a povolenia

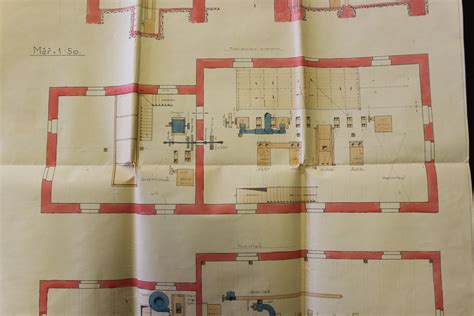

Pri tlakovej kanalizácii je projektová dokumentácia detailnejšia ako pri gravitačnej. Je potrebné poznať detailnejšie výšky terénu a vedení potrubia. Projektant musí zhodnotiť nevyhnutnosť vyjadrenia od správcu kanalizácie pred samotným projektovaním. Aj keď projektant pozná všeobecné požiadavky správcov a môže projekt vypracovať aj bez predchádzajúcich vyjadrení, správca ho následne schváli. Detailná dokumentácia zabezpečuje správnu implementáciu systému a jeho dlhodobú funkčnosť. Pri tlakových prípojkách projektant zhodnotí nevyhnutnosť vyjadrenia od správcom detí pred samotným projektovaním.

Inštalácia a technické aspekty

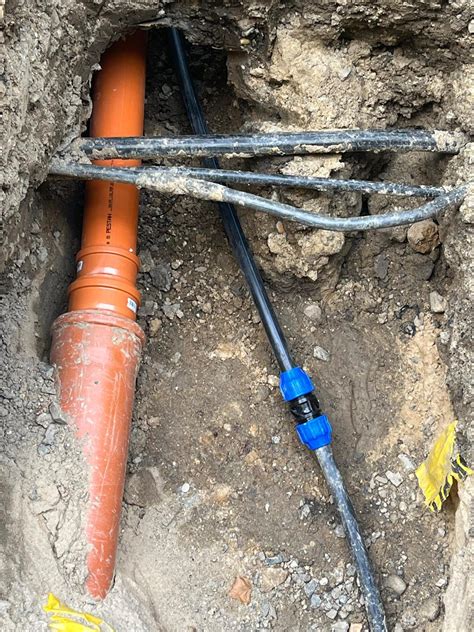

Inštalácia tlakovej kanalizačnej prípojky si vyžaduje precízne prevedenie stavebných prác. Výkop ryhy pre potrubie na vlastnom pozemku by mal mať hĺbku 1,0 až 1,2 metra a šírku 0,4 metra. Potrubie sa ukladá do pieskového lôžka s hrúbkou 0,10 metra a obsypáva sa pieskom do výšky 0,30 metra. Pri objekte šachty sa potrubie necháva odkryté na dĺžku cca 3,0 metra s rezervou na zaústenie do priestoru šachty.

Výkop jamy pre osadenie čerpacej šachty

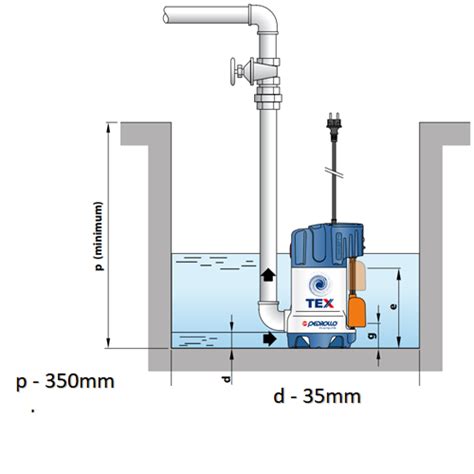

Výkop jamy pre osadenie čerpacej šachty (pre šachtu s priemerom 1000 mm a výškou 2,2 m) by mal mať rozmery 1,3 x 1,5 metra a hĺbku 2,2 metra. Šachta sa osadí na pieskové lôžko s hrúbkou 0,10 metra a jej poklop by mal byť cca 5 až 10 cm nad úrovňou terénu. V prípade spodnej vody je nutné šachtu obetónovať do výšky hladiny, aby sa zabránilo jej vztlaku. Vzdialenosť šachty od osadenia ovládacej automatiky je maximálne 7 metrov.

Umiestnenie káblov ovládacej automatiky

Ďalším krokom je výkop ryhy pre umiestnenie chráničky káblov ovládacej automatiky a čerpadla. Táto ryha by mala mať hĺbku 0,5 metra a šírku 0,3 metra a viesť v priamom smere. V chráničke s dostatočnou pevnosťou FXP (ICE) priemeru D 40 mm sa uložia káble od šachty až po skrinku ovládacej automatiky. Výška spodnej hrany skrinky musí byť minimálne 60 cm nad terénom.

Dokončenie inštalácie

Po montáži vystrojenia čerpacej šachty a jej obsypaní pieskom alebo prehodenou zeminou sa vykoná urovnanie terénu. Následne sa zrealizuje napojenie a sfunkčnenie odpadu, teda gravitačná kanalizácia z nehnuteľnosti sa zaústi do čerpacej šachty. Zhotovenie trvalej elektrickej prípojky 400 V - prívodný kábel do ovládacej skrinky musí byť kábel päťžilový CYKY 5C x 2,5 mm2 s 10A ističom (kábel dotiahnuť k miestu umiestnenia skrinky ovládacej automatiky čerpadla s rezervou 50 cm, napojenie do skrinky je zo spodnej strany).

Špecifiká verejnej tlakovej kanalizácie

Na verejnú tlakovú kanalizáciu je možné napájať iba špecifické typy zariadení, predovšetkým objemové čerpadlá s drviacim zariadením. Z dôvodu zabezpečenia spoľahlivosti a prevencie problémov je dôležité dodržiavať pokyny a odporúčania správcov kanalizácie a projektantov. Preto sa ňou môžu odvádzať len odpadové (splaškové) vody, ktoré vznikajú v nehnuteľnostiach a nie je povolené odvádzanie „vôd z povrchového odtoku“ (tzv. zrážkové vody) zo striech rodinných domov, alebo iných objektov, ako i okolitých plôch (napr. parkoviská a pod.). Takéto zrážkové vody sú vlastníci povinní likvidovať na vlastnom pozemku.

Súčasťou verejnej kanalizácie je aj časť už vybudovanej kanalizačnej odbočky DN160, ktorá je ukončená spravidla na hranici pozemku nehnuteľnosti zaslepením. Zvyšná časť kanalizačnej odbočky (od revíznej šachty až k pripojovanej nehnuteľnosti) je vo vlastníctve a správe toho, na koho náklady bude vybudovaná. V prípade prevádzky s výrobou, bude potrebné na takýchto odberných miestach vybudovať lapač tukov prípadne ORL.

Pokiaľ bola na pripojovanej nehnuteľnosti v minulosti vybudovaná žumpa, alebo septik, ktorý sa bude po pripojení na verejnú kanalizáciu naďalej využívať na iné účely (napr. ako zásobník dažďovej vody a pod.), trasa kanalizačnej prípojky musí byť vybudovaná mimo tohto zariadenia. Prechod budovanej kanalizačnej prípojky cez uvedené stavby bude možný len v prípade ich znefunkčnenia - zasypaním.

Pripojenie na verejnú kanalizáciu: proces a právne aspekty

Pripojenie na verejnú kanalizáciu je možné zrealizovať len na základe splnenia technických podmienok pripojenia týkajúcich sa najmä miesta a spôsobu pripojenia a na základe podania žiadostí prevádzkovateľovi a zaplatenia poplatku. Žiadosť o vyjadrenie k projektovej dokumentácii (Poplatok za vyjadrenie bude vystavený v zmysle cenníka výkonov a služieb súvisiacich s prevádz-kovaním verejnej kanalizácie a ČOV prevádzkovateľa podľa bodu 2.1.1.) je nevyhnutná.

Súčasťou žiadosti je jednoduchý situačný zákres, kde bude farebne zakreslený doterajší stav akumulácie alebo likvidácie odpadových vôd (žumpa, septik, domová čistiareň odpadových vôd a pod.) a trasa napojenia kanalizačných rozvodov od napájanej nehnuteľnosti až po revíznu šachtu. Dohodnúť si termín obhliadky pripravenosti napojenia (ešte pred jej zásypom). Žiadateľ o napojenie si termín dohodne po skončení prác najneskôr 3 dni pred zásypom, nie 5 minút pred zásypom.

Po splnení technických podmienok pripojenia nasleduje podpis zmluvy na odvádzanie odpadových vôd a nastavenie komunikácie medzi prevádzkovateľom verejnej kanalizácie a producentom. Týmto krokom je celý proces pripojenia nehnuteľnosti na verejnú kanalizáciu ukončený. Pokiaľ sa vlastník nehnuteľnosti pripojí na verejnú kanalizáciu skôr, ako na to udelí súhlas vlastník a prevádzkovateľ verejnej kanalizácie, bude sa takéto konanie posudzovať ako neoprávnené vypúšťanie do verejnej kanalizácie v zmysle § 25 Zákona č. 442/2002 Z. z. o verejných vodovodoch a verejných kanalizáciách a o zmene a doplnení Zákona č. 276/2001 Z. z.

SIGMA čerpadlá: spoľahlivé riešenia pre rôznorodé aplikácie

Kalové čerpadlá SIGMA sú univerzálne a nachádzajú uplatnenie v širokom spektre aplikácií. V rodinných domoch zabezpečujú efektívny odvod odpadových vôd do verejnej kanalizácie, čím riešia problémy s gravitačným spádom. V poľnohospodárstve a priemysle sa osvedčujú pri čerpaní silne znečistených vôd, kalov, fekálií a močoviek.

Spoločnosť SIGMA poskytuje komplexné služby vrátane poradenstva pri výbere vhodného čerpadla, individuálneho nastavenia cien a odbornej inštalácie tlakovej kanalizácie. V prípade potreby pomoci s automatizáciou, inštaláciou čerpadla alebo inými profesionálnymi službami je možné sa na nich obrátiť. Každý dopyt je riešený individuálne, čo zaručuje maximálnu spokojnosť zákazníka. Pri rozhodovaní o systéme kanalizácie je dôležité zvážiť všetky aspekty, vrátane terénnych podmienok, potreby elektrického napojenia a náročnosti inštalácie. Tlaková kanalizácia, s kvalitnými komponentmi ako sú čerpadlá SIGMA, predstavuje moderné a efektívne riešenie, ktoré dokáže vyriešiť aj tie najnáročnejšie výzvy v oblasti odvádzania odpadových vôd.

Typy čerpadiel a príslušenstva SIGMA

Ponuka zahŕňa rôzne modely kalových čerpadiel a príslušenstva navrhnutých pre optimálnu funkčnosť tlakových kanalizačných systémov:
