Spoločnosť ATMOS je rodinná česká firma s dlhoročnou tradíciou vo výrobe kotlov na tuhé palivá. Vďaka takmer 100 rokom skúseností a progresívneho vývoja sa stala jedným z popredných európskych výrobcov v tomto segmente. Rodinná firma ATMOS bola založená v Čechách v roku 1935. V počiatočných rokoch sa výroba zameriavala na splyňovacie pohonné jednotky pre automobily a lode pod značkou DOKOGEN. Napriek nepriaznivým historickým obdobiam, ako bola nemecká okupácia a komunistická diktatúra, sa podarilo udržať vývoj kotlov na drevo, splyňovacích agregátov a kompresorov.
Princíp a konštrukcia splyňovacích kotlov ATMOS
Splyňovacie kotly ATMOS fungujú na princípe generátorového splyňovania. Podstatou tejto technológie je odťahový ventilátor, ktorý odsáva spaliny z kotla, alebo tlačný ventilátor, ktorý vháňa spaľovací vzduch priamo do kotla. Kotly s celokeramickým ohniskom, odťahovým ventilátorom, chladiacim výmenníkom proti prehriatiu a spalinovým termostatom sú navrhnuté pre maximálnu účinnosť a ekológiu.
Kotol je riešený podobne ako typ drevoplyn, ale vyniká celokeramickým ohniskom, kde dochádza k ideálnemu splyňovaniu paliva a následne k ideálnemu vyhoreniu plynov pri minime exhalácií. Kondenzácia a tvorba dechtu je tak obmedzená na minimum. Keramika v priestore na prikladanie navyše zaisťuje predsušenie paliva s následným splyňovaním pri vyššej teplote. Výhodou kotlov ATMOS Generátor je, že predhriaty primárny vzduch je privádzaný tesne nad trysku, a tak nedochádza k horeniu väčšieho množstva paliva naraz, k odplyneniu celej násypky a následne ku kolísaniu výkonu. Toto usporiadanie tiež umožňuje lepšie splyňovanie štiepok a drevného odpadu. Sekundárny vzduch, ktorý sa privádza do splyňovacej trysky je tiež u všetkých typov predhrievaný na vysokú teplotu, čo ešte ďalej zvyšuje účinnosť kotla. Kotol je tak maximálne úsporný, má malú spotrebu a vysokú účinnosť 83 - 87% podľa typu kotla a výkonu.
Teleso kotla je vyrobené ako zvarenec z kvalitných oceľových plechov o hrúbke 8 až 3 mm. Násypka paliva má hrúbku 6 mm a je vybavená splyňovacou tryskou s pozdĺžnym otvorom pre priechod plynov a spalín. Dohorievací priestor pod ňou je vybavený keramickými tvarovkami pre ideálne vyhorenie všetkých spáliteľných látok s vysokou účinnosťou pri ekologicky šetrnom spaľovaní. V zadnej časti telesa kotla je zvislý spalinový kanál, ktorý je vo vrchnej časti vybavený rozkurovacou záklopkou.
Kľúčové vlastnosti a výhody
- Ekologický splyňovací kotol na tuhé palivo ponúka efektívne a ekologické spaľovanie.
- Rozmerný zásobník na drevo a vynikajúce vykurovacie vlastnosti. Poradí si aj s objemnejšími kusmi dreva, čo znamená dlhý čas horenia.
- Obsahuje spalinový termostat s funkciou automatického vypnutia kotla po dohorení paliva.
- Nechýba ani pohodlná obsluha, odstraňovanie popola bez prášenia. Veľký keramický spaľovací priestor pre popol - pohodlné vyberanie popola, vyberanie popola postačuje 1x za týždeň.
- Chladiaca slučka proti prekúreniu, ktorá zabraňuje poškodeniu kotla. Kotly sú štandardne vybavené chladiacou špirálou proti prehriatiu.
- Minimum škodlivých exhalátov - obrátené spaľovanie, predhriaty spaľovací vzduch a keramický spaľovací priestor, pre prakticky dokonalé spaľovanie. Kotly ATMOS dokonale spaľujú palivo, pričom do okolia vypúšťajú len minimum plynného odpadu.
- Kotly sú bez trubice, pre ešte jednoduchšie čistenie. Pri kotloch na pelety je čistenie zväčša z prednej strany. Kotly DxxPX sú vybavené funkciou prevádzkového čistenia trubkového výmenníka pomocou madla na čistiacom víčku v zadnej časti kotla.
- Každý model je certifikovaný a chránený priemyselným patentom. Všetky kotle ATMOS sú certifikované v skúšobniach pre jednotlivé krajiny určenia, podľa platných noriem ČSN EN 303-5. Kotle sú chránené priemyslovým patentom.
Regulácia a riadenie kotlov ATMOS
ATMOS kotly ponúkajú viacero typov regulácie na optimalizáciu ich prevádzky.
Elektromechanická regulácia
Elektromechanická regulácia výkonu sa vykonáva záklopkou ovládanou regulátorom ťahu, typ FR 124, ktorý automaticky podľa nastavenej výstupnej teploty vody (80-90 ° C) otvára či priviera vzduchovú klapku. Nastaveniu regulátora výkonu je nutné venovať zvýšenú pozornosť, pretože regulátor okrem regulácie výkonu plní ďalšiu dôležitú funkciu, že zaisťuje kotol proti prehriatiu. Kotol je ďalej vybavený regulačným termostatom umiestneným na paneli kotla, ktorý ovláda ventilátor podľa nastavenej výstupnej teploty (80-85 ° C). Na regulačnom termostate by mala byť nastavená teplota o 5 ° C nižšia ako na regulátore ťahu FR 124. Od roku 2002 sú kotly naviac vybavené spalinovým termostatom, ktorý slúži k vypnutiu odťahového ventilátora po dohorení paliva. Kotol môže pracovať na znížený výkon do 70 % menovitého výkonu i bez ventilátora.
Elektronická (ekvitermická) regulácia ATMOS ACD
Každý kotol je možné vybaviť u zákazníka elektronickou reguláciou ATMOS ACD 01 pre riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase. Ekvitermická regulácia ACD 01 je vybavená funkciami pre riadenie prevádzky kotla (ventilátora), čerpadla v kotlovom okruhu, dvoch okruhov, ohrevu TUV a riadenie solárneho ohrevu. Táto regulácia je schopná riadiť aj samotný kotol s ventilátorom, s mnohými ďalšími funkciami. Kotly sú štandardne vybavené reguláciou, ktorá zaisťuje požadovanú výstupnú teplotu vody z kotla. Každý kotol je možné dovybaviť modernou dotykovou elektronickou reguláciou ATMOS ACD 03, ktorá umožňuje riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase.
Inštalácia kotlov a čerpadlových systémov
Inštalácia vykurovacieho systému musí byť vykonaná odbornou firmou podľa STN 060830.
Odporúčané zapojenie a teplota vratnej vody

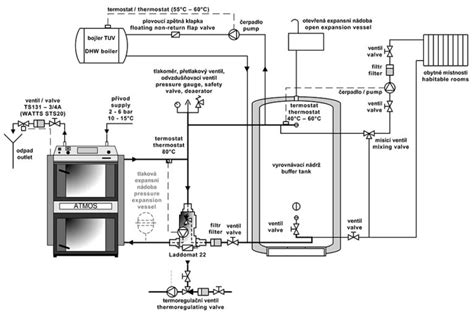

Kotly ATMOS musia byť zapojené s LADDOMATOM 21 (alebo Laddomatom 22 pre novšie modely) alebo termoregulačným ventilom pre docielenie minimálnej teploty vratnej vody do kotla 65 °C. Pri zapojení kotla do systému je vždy nutné za kotol nainštalovať Laddomat 21, alebo termoregulačný ventil TV 60 ° C s čerpadlom, guľovým ventilom a filtrom, aby teplota vody vracajúca sa do kotla, v každom režime, neklesala pod 65 ° C - podľa normy STN 070240/93. S rastúcou teplotou vratnej vody do kotla klesá možnosť kondenzácie dechtov kyselín, čo vedie k väčšej životnosti kotla. Laddomat 21 odporúčame používať len do výkonu 50kW vrátane. Výstupná teplota kotla musí byť trvale udržovaná v rozsahu 80 - 90 ° C.

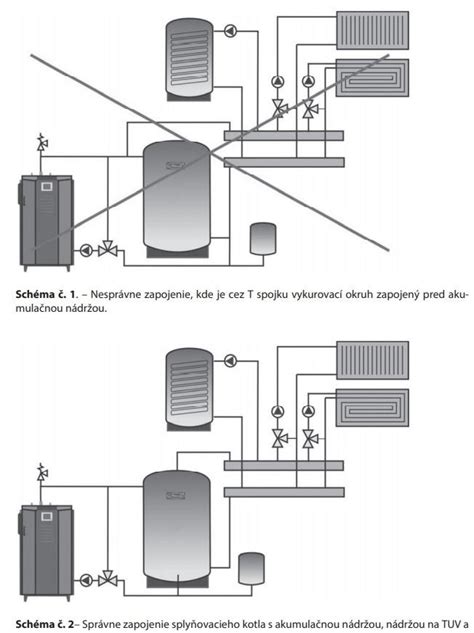

Zapojenie s akumulačnými nádržami
Zapojenie s akumulátormi doporučujeme ako hlavné zapojenie. Kotol ATMOS DC 25 S odporúčame inštalovať s akumulačnou nádržou, ktorá zníži spotrebu a zvýši komfort vykurovania. Ak nemôžete mať doporučený objem akumulačných nádrží, zapojte kotol aspoň s jednou vyrovnávacou nádržou o objeme 500 - 1000 l. Pri zapojení s akumulačnou nádržou je kotol najlepšie riadený podľa dvoch čidiel umiestnených na nádrži.
Pri zapojení kotla bez akumulačných nádrží musia byť čerpadlo v kotlovom okruhu a v okruhu vykurovaného objektu spínané jedným alebo dvoma samostatnými termostatmi pri teplote výstupnej vody z kotla 70 - 80 ° C a to tak, aby čerpadlo v okruhu vykurovaného objektu bežalo len vtedy, ak beží čerpadlo v kotlovom okruhu. Jedna vetva v systéme zapojená na samovoľnou cirkuláciu vody s niekoľkými radiátormi je tiež možná. Kotly sú dodávané v základnom prevedení s chladiacou špirálou proti prehriatiu a možno ich zapojiť s ventilom TS 130 3/4 A (95 ° C) alebo WATTS STS 20 na vodovodný systém.
Zapojenie s čerpadlovými skupinami ESBE
Zapojenie s čerpadlovou skupinou ESBE GSA211 pre kotlový okruh a čerpadlovou skupinou ESBE GRA211 v systémovom okruhu s trojcestnými ventilmi a servopohonmi je vhodné pre kotly s reguláciou ATMOS ACD03/04. Ide o profesionálne nerezové zapojenie postavené na potrubí o priemere 35x1,5mm, určené pre udržanie minimálnej teploty vratnej vody do kotla s využitím armatúry trojcestného ventilu so servopohonom ESBE (60s) na spiatočke. Zapojenie je ďalej vybavené čerpadlovou skupinou ESBE s trojcestným ventilom pre riadenie teploty do systému.
Diskusia o umiestnení obehového čerpadla
V praxi sa stretávame s rôznymi prístupmi k zapojeniu obehového čerpadla. Napríklad, pri kotli Atmos C 20S sa užívateľ stretol so zapojením obehového čerpadla na spiatočke. Štandardné odporúčania výrobcu, ako už bolo uvedené, zahŕňajú inštaláciu Laddomatu alebo termoregulačného ventilu s čerpadlom, ktoré zabezpečujú minimálnu teplotu vratnej vody do kotla. Toto riešenie obvykle znamená, že čerpadlo aktívne pracuje na spiatočke, aby udržalo dostatočne vysokú teplotu vody vstupujúcej do kotla, čo znižuje kondenzáciu dechtov a predlžuje životnosť kotla.
Situácia, keď obehové čerpadlo je napojené cez príložný termostat a beží iba v prípade, keď je zapnutý spalinový termostat, môže viesť k problémom, ako je rast teploty na kotli až ku 100 stupňom, zatiaľ čo v objekte teplota klesá. Toto naznačuje, že čerpadlo nepracuje dostatočne efektívne alebo nie je správne riadené vo vzťahu k potrebám vykurovania objektu.
Pre porovnanie, iný užívateľ s rovnakým kotlom prevádzkuje obehové čerpadlo na výstupe z kotla, zapnuté nezávisle na kotli do siete, pričom na noc vypína spalinový ventilátor, ale kotol stále horí a čerpadlo beží. Toto poukazuje na možnosť prevádzky, kde je čerpadlo neustále v činnosti a nezávisle od ventilátora, čo môže zabezpečiť stabilnejší odvod tepla z kotla.
Vždy je kľúčové dodržiavať odporúčania výrobcu a zabezpečiť, aby čerpadlo v kotlovom okruhu a v okruhu vykurovaného objektu bolo spínané správne, ideálne s prihliadnutím na teplotu výstupnej vody z kotla (70 - 80 °C), a aby čerpadlo v okruhu vykurovaného objektu bežalo len vtedy, ak beží čerpadlo v kotlovom okruhu.
Príklad: Ekologický splyňovací kotol ATMOS DC 25 S
Ekologický splyňovací kotol ATMOS DC 25 S je určený pre spaľovanie veľkých kusov kusového dreva, s dlhou dobou horenia, s vysokou účinnosťou pri ekologickom šetrnom spaľovaní. Kotol ATMOS DC 25 S vo vysokej kvalite, pre ekologické spaľovanie kusového dreva, na princípe generátorového splyňovania s použitím odťahového ventilátora, ktorý odsáva spaliny z kotla. Primárny aj sekundárny vzduch je predhrievaný na vysokú teplotu, čo zabezpečuje vysokú účinnosť 81 až 87%. Teleso kotla je z kvalitných oceľových plechov hrúbky 8 až 3 mm. Násypka paliva má 6 mm a je v spodnej časti opatrená splyňovacou tryskou s pozdĺžnym otvorom pre priechod spalín a plynov. Dohorievací priestor pod násypkou je z keramických tvaroviek. Zadná časť telesa kotla je zvislý spalinový kanál - vo vrchnej časti zatápacia záklopka. Spalinový kanál má vo vrchnej časti odťahové hrdlo pre pripojenie na komín. Kotol ATMOS DC 25 S spĺňa limity pre známku Ekologický šetrný výrobok, smernice MŽP ČR, a je zaradený do triedy 3, 4, a 5 (Ekodizajn) podľa ČSN EN 303-5 s možnosťou využitia dotácie zo Štátneho fondu životného prostredia.
Technické parametre kotla ATMOS DC 25 S
| Parameter | Hodnota |
|---|---|
| Výkon kotla | 25/27 kW |
| Účinnosť | 81 - 90 % |
| Predpísaný ťah komína | 23 Pa |
| Objem vody | 58 l |
| Minimálna teplota vratnej vody | 65 ºC |
| Obsah násypky | 100 dm3 |
| Spotreba na vykurovaciu sezónu Ø (priestorové metre) | 25 |
| Maximálna dĺžka dreva | 530 mm |
| Predpísané palivo | Suché drevo o výhrevnosti 15 - 18 MJ/kg, priemer 80 - 150 mm, vlhkosť 12 - 20 % |
| Trieda kotla podľa ČSN EN 303-5 | 5 |
Odporúčané zapojenie: pre docielenie minimálnej teploty vratnej vody do kotla 65 ºC je nutné zapojenie s LADDOMATOM 22, alebo termoregulačným ventilom. Výstupná teplota kotla musí byť trvale udržovaná v rozsahu 80 - 90 ºC. Kotol je dodávaný v základnom prevedení s chladiacou špirálou proti prehriatiu.
Podpora a dotácie
V rámci národných projektov "Zelená domácnostiam" môžu rodinné a bytové domy získať podporu na inštaláciu malých zariadení na využívanie obnoviteľných zdrojov energie. Väčšina typov kotlov ATMOS patria medzi oprávnené zariadenia a je možné si požiadať o dotáciu.
