Bytový rozvádzač: Kompletný sprievodca bezpečnou a efektívnou distribúciou elektriny

Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Bez elektrického rozvádzača by elektrické rozvody v akomkoľvek objekte nemohli fungovať bezpečne. Tento článok si kladie za cieľ poskytnúť komplexný pohľad na svet elektrických rozvádzačov a rozvodníc, od základných definícií až po špecifické aplikácie a dôležité komponenty.

Rozvádzač a rozvodnica: Základné pojmy a rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu.

Elektrický rozvádzač: Srdce elektroinštalácie

Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Rozvádzač funguje ako centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a na druhej strane ho bezpečne rozdeľuje do jednotlivých obvodov a zariadení v budove. Zariadenie musí spĺňať prísne stanovené normy a predpisy a je zhotovované výrobcom.

Manipulácia s elektromerovým rozvádzačom by navyše mala byť zverená výhradne oprávnenej osobe s príslušným vzdelaním alebo osvedčením. Elektrické rozvádzače nízkeho napätia sú špecificky definované ako kombinácia jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. Existuje viacero druhov rozvádzačov, ktoré sa líšia konštrukčným vyhotovením, ako sú nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. K týmto druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.

Rozvodnica: Jednoduchšia verzia pre menšie inštalácie

Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Na rozdiel od rozvádzačov, k rozvodniciam a ich obsluhe má prístup bežne aj laik bez potrebného osvedčenia, ktorý v prípade potreby dokáže napríklad odstaviť nejaký obvod. Rozvodnica je presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe.

Komponenty elektrického rozvádzača a ich funkcie

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko každý má svoju špecifickú funkciu. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

Kryt a skrinka

Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast. Ich primárnou funkciou je ochrana vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Odolnosť skrinky voči vonkajším vplyvom, najmä v exteriéri, udáva trieda krytia IP (Ingress Protection).

Ističe

Ističe sú kľúčovými ochrannými prvkami, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a pripojených zariadení. Príkladom sú: Jednopólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B, Jednopólový istič Eaton série PL6 s menovitým prúdom 10 A a charakteristikou B, alebo Trojpólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B pre trojfázové obvody.

Prúdové chrániče (RCD/RCCB)

Prúdové chrániče poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch a v prípade zistenia nebezpečného rozdielu, ktorý signalizuje únik prúdu (napr. cez ľudské telo), okamžite odpoja prívod elektriny. Prúdový chránič (RCD) chráni pred chybovým prúdom (únik na PE, zásah človeka), ale neobsahuje nadprúdovú ochranu. Kombinovaný chránič (RCBO) spája funkciu ističa aj prúdového chrániča v jednom prístroji a zvyšuje selektivitu. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. Jeden prúdový chránič pre celý dom je zvyčajne nevhodný.

Príkladom je 4-pólový prúdový chránič (RCCB) pre trojfázové obvody s citlivosťou 30 mA, ktorý zabezpečuje vysokú úroveň bezpečnosti v trojfázových systémoch, kde je riziko úrazu vyššie.

Prípojnica, svorkovnice a prepojovacie lišty

Prípojnica je lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody vnútri rozvádzača. Umožňuje organizované a bezpečné prepojenie jednotlivých komponentov. Svorkovnice a prepojovacie lišty zabezpečujú organizáciu a distribúciu elektrických vodičov v rámci rozvádzača. Príklady zahŕňajú jednopólový rozbočovací mostík N-7CZ v modrej farbe, ktorý slúži na rozdelenie neutrálneho vodiča (N) a obsahuje 7 skrutkových svoriek pre vodiče do 16 mm². Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U) s prierezom 10 mm² a menovitým prúdom 63 A má dĺžku 210 mm, čo zodpovedá 12 modulom.

Ďalšie komponenty

Okrem vyššie uvedených sa v útrobách rozvádzača môžu nachádzať aj poistky, rôzne typy spínačov, transformátory, meniče napätia alebo rôzne automatizačné moduly, ktoré rozširujú funkčnosť elektroinštalácie. Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stýkače a pod. Môžete ich používať na automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov (napríklad modul zvončeka, ktorý sa nacvakne na DIN lištu podobne ako istič).

Typy a prevedenia elektrických rozvádzačov

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, vrátane ich umiestnenia, konštrukčného vyhotovenia a účelu použitia.

Podľa umiestnenia a prevedenia

• Samostatne stojace piliere: Tieto robustné konštrukcie sú určené na upevnenie na betónový podklad. Často sa používajú vo vonkajších priestoroch alebo v priemyselných aplikáciách.
• Rozvodné skrine: V rámci rozvodných skríň existujú rôzne prevedenia podľa materiálu:
  • Plastové: Ľahké, cenovo dostupné a odolné voči korózii.
  • Kovové: Odolnejšie voči mechanickému namáhaniu a poskytujú lepšiu ochranu.
  • Extra odolné - oceľové: Ideálne pre náročné prevádzkové podmienky, kde je vyžadovaná maximálna odolnosť.
• Na omietku (nad omietku): Tieto rozvádzače sú vhodné v prípade dodatočných inštalácií, keď nie je možné alebo žiaduce vykonávať stavebné úpravy na stene.
• Pod omietku (zápustné): Poskytujú esteticky čistejší vzhľad, nakoľko sú integrované priamo do steny. Ich inštalácia si však vyžaduje vysekanie otvoru do steny.

Podľa účelu použitia

• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, kanceláriách či v ľahkom priemysle. Môže byť použitá ako domový alebo podružný rozvádzač. Bytové rozvodnice sú najčastejšie vyhotovené z plastu alebo tenkého plechu.
• Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru a ďalších pomocných zariadení. Dodáva sa s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku. V rozvádzači je osadený elektromer a hlavný istič na núdzové vypnutie elektrickej energie.
• Poistková skrinka: Je vybavená poistkovými držiakmi a slúži najmä na realizáciu elektrickej prípojky vzdušného vedenia.
• Rozvodnica zásuvková: Tieto rozvodnice sú osadené jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) v podobe DIN lišty a dvierok.
• Stavebné rozvádzače: Špeciálnu kategóriu tvoria stavebné rozvádzače, ktoré sú neoddeliteľnou súčasťou každej stavby. Pre novostavby ich budete potrebovať ešte pred elektromerovým rozvádzačom alebo hlavnou rozvodovou skrinkou, pretože zabezpečujú napájanie pre elektrické zariadenia používané počas stavebných prác. Elektrický rozvádzač na stavbu by mal okrem ističov obsahovať aj prúdový chránič a jasne viditeľný hlavný vypínač pre núdzové odpojenie. Samozrejmosťou je vyššia trieda krytia, minimálne IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.

PENDA: Rozvádzače pre verejné rozvodné siete

Norma STN EN 61439-5: 2011 uvádza špecifické požiadavky pre distribučné rozvádzače inštalované vo verejných priestoroch rozvodných sietí, ktorých súčasťou sú trvalo inštalované rozvádzače (PENDA). Vznikol nový rozvádzač PENDA (public electricity network distribution assembly) - distribučný rozvádzač pre verejné rozvodné (distribučné) elektrické siete, ktorý pri používaní dostáva elektrickú energiu z jedného alebo viacerých napájacích miest a distribuuje túto elektrickú energiu jedným alebo viacerými káblami do ďalších zariadení. Rozvádzače PENDA inštalujú, prevádzkujú a údržbu na nich vykonávajú výlučne znalé osoby.

Existujú typy PENDA-O (vonkajšie) a PENDA-I (vnútorné). Ide o vnútorný distribučný rozvádzač určený na montáž do verejných rozvodných sietí, ktorý je vhodný na inštalovanie vo vnútorných priestoroch. Rozvádzače PENDA-O musia byť zhotovené na montáž na úrovni zeme, na transformátor, na stĺp, na stenu alebo montáž do výklenku v stene, podľa dohody medzi výrobcom a používateľom. PENDA sa môže priamo zviazať s transformátorom prostredníctvom praporcov alebo sa môže pripojiť na jeho napájanie pomocou kábla alebo cez prípojnice podľa dohody medzi výrobcom a používateľom. Vonkajší kryt sa musí vybaviť spoľahlivým uzamykacím zariadením, ktoré zabraňuje prístupu neoprávneným osobám. Ak sú rozvádzače PENDA-O určené na inštalovanie na miestach prístupných verejnosti, ich úplne inštalovaný kryt musí v súlade s inštrukciami výrobcu poskytovať stupeň ochrany aspoň IP 34D podľa STN EN 60529: 1993.

Výber rozvodnej skrinky a jej parametre

Pri výbere rozvodnej skrinky je potrebné zohľadniť niekoľko kľúčových parametrov.

Počet modulov (pozícií)

Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícií pre prístroje. Maximálny počet modulov na jednom rade býva 18. Dvoj-, troj- a štvorradové rozvodnice majú vyšší počet modulov. Rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič obvykle jednu pozíciu, trojfázový tri pozície. Pri výbere rozvádzača či rozvodnice je vždy múdre nechať si rezervu v počte niekoľkých modulov, pretože nikdy neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh. Odporúčame aspoň takých 30 %. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu.

Spôsob montáže

Spôsob montáže je ďalším dôležitým parametrom. Rozvádzače sa môžu montovať na stenu (na omietku) alebo pod omietku (zápustné). Rozvodná skriňa pod omietku síce pôsobí nenápadne, ale vyžaduje vysekanie pomerne veľkého otvoru do steny, čo môže byť napríklad v paneláku problematické.

Trieda krytia IP

Trieda krytia IP udáva, aká odolná je rozvodná skrinka voči vniknutiu cudzích predmetov (vrátane prachu) a vody. Štandardom pre bytové rozvodnice je krytie IP40, ale nájdete aj rozvodnice a rozvádzače s krytím až IP65, ktoré sú odolné voči tryskajúcej vode, čo je ideálne pre náročnejšie podmienky. Trieda krytia IP hovorí o tom, aká odolná je rozvodná skrinka a nakoľko dokáže zvládnuť napríklad náročnejšie podmienky v exteriéri.

Tu je prehľad najbežnejších tried ochrany (IP kód):

Materiál

Rozvodné skrinky sa vyrábajú z plastu, kovu alebo ocele, pričom voľba závisí od prostredia, v ktorom bude skrinka umiestnená a akým vplyvom bude vystavená. Pri drahších rozvodniciach nájdete odolnejšie plechové dvierka. Existujú aj celokovové rozvodnice. Farba rozvodníc je najčastejšie biela, ale stretnete sa aj s inými. Niektoré rozvodnice majú nepriehľadné plastové dvierka, iné zase priehľadné okienko z čistého priehľadného alebo dymového plexiskla. Výhodu majú v tom, že okamžite vidíte, ktorý istič či chránič je „zhodený“ bez toho, aby ste skrinku museli otvoriť.

Špeciálne vlastnosti

Niektoré moderné rozvodnice disponujú špeciálnymi vlastnosťami, ako sú napríklad výrezy na dverách pre priepustnosť WiFi signálu, čo je praktické v domácnostiach s modernými technológiami. Niektoré balenia môžu obsahovať aj držiak zariadení a dvojitú zásuvku, alebo špeciálne montážne príslušenstvo pre rôzne typy stien. Špeciálnym príkladom pokročilého riešenia je pripojovacia skriňa SH-AIO3H-SZR, ktorá umožňuje rýchlu inštaláciu núdzového napájania v inštalácii zákazníka. Je určená na použitie s meničmi FoxEss 3H.

Umiestnenie elektrického rozvádzača

Správne umiestnenie elektrického rozvádzača je dôležité z hľadiska bezpečnosti, prístupnosti a funkčnosti. Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti.

Modulárne rozvodnice v interiéri

V prípade bytových alebo domových modulárnych rozvodníc/ističových skriniek platia špecifické pravidlá. Zariadenie by malo byť umiestnené v ľahko prístupnej miestnosti s dostatočným priestorom minimálne 80 centimetrov okolo rozvodnice pre bezpečný prístup a manipuláciu. Toto zariadenie by sa nemalo nachádzať na schodisku ani vo vstavanej skrini, kde by mohla byť obmedzená ventilácia alebo prístup v prípade núdze. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé a mali by ste k nej mať jednoduchý a rýchly prístup, keby niečo. Rozvádzač nie je povolené umiestňovať na schodiská, do vstavaných skríň či do izieb v dome. V minulosti sa umiestňoval najčastejšie nad vchodové dvere, čo zabezpečilo pred ním trvale voľnú plochu. Umiestnenie vo vonkajšom priestore nie je ideálne a pri rekonštrukcii sa preto odporúča jeho premiestnenie dovnútra vzhľadom k možnému poškodeniu vplyvom poveternostných podmienok či vandalizmom. V novostavbách je najčastejšie umiestňovaný do tzv. technických miestností, kde je spolu s elektrickým bojlerom, kotlom na kúrenie, hlavným uzáverom vody, plynu a podobne.

Elektromerové rozvádzače

Elektromerový rozvádzač, spolu s prípojkovou skrinkou, je súčasťou elektrickej prípojky. Najčastejšie je osadený na stĺpe elektrického vedenia alebo voľne stojaci. Jeho vyhotovenie a montáž spravidla zabezpečuje firma, ktorá realizuje elektroinštaláciu, nakoľko je na to potrebné oprávnenie. V rámci tohto rozvádzača osadí vybraný dodávateľ elektriny elektromer.

Montáž a zapojenie bytového rozvádzača

Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe.

Príprava rozvodnice

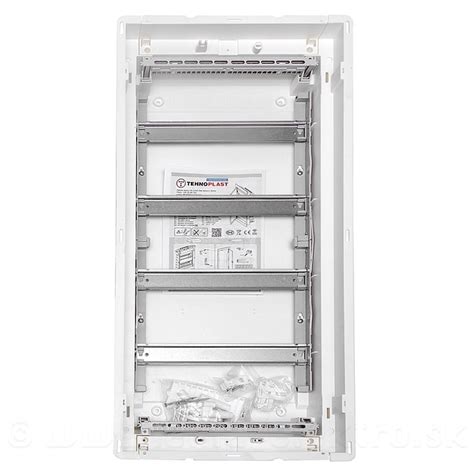

Prvým krokom je skompletizovanie rozvodnice. Zakúpite prázdnu rozvodnicu - väčšinou obsahuje iba DIN lišty, na ktoré sa nacvakávajú ističe, prúdové chrániče a podobné modulárne prvky. Elektrikár do rozvodnice urobí otvory (väčšinou sú okienka vylamovacie) v miestach, kade pôjdu káble. Potom si prípadne osadí DIN lišty, ak v rozvodnici nebudú alebo mu nebude vyhovovať ich rozmiestnenie. Následne osadí modulárne prvky a svorkovnice. Všetko prepojí vodičmi (používajú sa lankové s nalisovanými dutinkami).

Zapojenie okruhov a ochrán

1. Rozdelenie na okruhy: Okruhmi myslíme zásuvkové, svetelné či samostatné okruhy pre spotrebiče nad 2 000 W. Samozrejme, na jednom okruhu môžete mať viac svietidiel a viac vypínačov. Konkrétne zásuviek povoľuje norma 10 (aj dvojzásuvku počíta ako jednu). Je dôležité rozdeliť okruhy tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke vám zhasne celý dom, alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome.
2. Zoskupenie pod prúdové chrániče: Keď už máte všetko rozdelené na okruhy s ističmi, nasleduje ich „zoskupenie“ pod prúdové chrániče. Nedávajte celý dom na jeden alebo dva chrániče, ak nastane porucha nejakého svietidla a máte všetky okruhy na jednom chrániči, zhasne celý dom.
3. Prepäťové ochrany (SPD): Ističe a prúdové chrániče nie sú všetko, čo by v rozvodnici malo byť. Ďalším dôležitým bezpečnostným prvkom sú zvodiče prepätia. Tie sú súčasťou komplexnej ochrany pred bleskom a prepätím, do ktorej patrí aj kvalitné uzemnenie. So zvodičmi prepätia by ste mali počítať už vopred - ich pozícii musí byť prispôsobené aj rozmiestnenie ďalších prvkov a vedenie vodičov k nim a od nich. V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS), SPD typu 2 zvyčajne v bytovom rozvádzači.
4. Hlavný vypínač: V rozvodnici by ste mali tiež mať hlavný vypínač. Hlavný istič sa v nových domoch nachádza v elektromerovom rozvádzači a dávať do rozvodnice ďalší istič nemá význam. Elektroinštaláciu sem-tam potrebujete odstaviť - či už pri problémoch alebo kontrole či údržbe. A práve na to slúži modulárny hlavný vypínač.

Káblový vstup a vnútorné vedenie

Umiestnenie hlavných káblov do elektrickej skrinky si vyžaduje čas a pozornosť. Štandardné továrenské zariadenia sa vyrábajú tak, aby bolo možné navíjať káble. V hornej a dolnej časti sú otvory na zaskrutkovanie drôtu, stačí prstom stlačiť perforáciu. Je dôležité dobre zafixovať telo a prechádzať potrubím po jednom. Drôty musia byť rezané na požadovanú veľkosť, čo uľahčí následnú inštaláciu RCD a iných zariadení.

Zostavenie elektrického panelu pre byt a súkromný dom znamená správne vedenie vodičov vo vnútri skrinky. Najskôr sa z káblov odstráni vonkajšia izolačná vrstva. Je dôležité nepoškodiť žily vodičov, potom by ste mali zanechať kontrolnú značku, aby ste sa pri nasledujúcich krokoch nezamotali. Usporiadanie s modulárnymi prvkami sa vykonáva v súlade s účelom kábla (fáza, nula, zem). Je dôležité zmerať správnu dĺžku, aby bol kábel dostatočný.

V štítoch funguje rovnaké pravidlo pre pripojenie strojov ako v iných zariadeniach - napájanie sa spúšťa iba z hornej časti zariadenia. Holé káblové žily sú pripevnené k svorkám modulu špeciálnymi západkami, napríklad skrutkami. Je potrebné zabrániť, aby sa na kontakty dostali kúsky izolácie, vlhkosti a prachu. K jednej svorke AB je zakázané pripájať káble rôzneho priemeru. Hrubý získa dobrý kontakt a tenký zhorší a počas prevádzky sa začne topiť. Ak je jadro kábla pevné, pre lepšie pripojenie sa odporúča ohnúť ho v tvare U a potom ho otočiť. Pre lankové drôty by sa mali použiť špeciálne spojovacie prvky NSHVI-2 a NSHV.

Finálne kroky a označovanie

Na čelný kryt potom nalepí nálepky označujúce okruh daného ističa s popisom (napríklad "Zásuvky Kuchyňa"). Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním. A zabudnúť by nemal ani na záslepky čelného krytu na miestach, kde nie sú ističe a ďalšie prvky, ktoré by vyčnievali.

Certifikácia, normy a dokumentácia

Pri nákupe elektrického rozvádzača, najmä elektromerového, je nevyhnutné presvedčiť sa, že k nemu máte priložené všetky potrebné dokumenty: vyhlásenie o zhode zariadenia s výrobným číslom, potvrdenie o kusovej skúške, typový (výrobný) štítok, protokol o kusových skúškach a dokumentácia s pokynmi na inštaláciu, prevádzku a údržbu. Ak niektorý z týchto dokumentov chýba, elektroinštalácia nemusí vyhovieť prvej odbornej prehliadke a odbornej skúške (revízii), čo môže mať vážne dôsledky. Dôležitou identifikačnou súčasťou vyrobeného rozvádzača je jeho výrobný štítok. Patrí medzi povinné vybavenie každého rozvádzača. Štítok by mal byť trvanlivý, dobre viditeľný a ľahko čitateľný. Musí tiež odolávať vplyvom prostredia, do ktorého je rozvádzač určený.

Výrobné štítky umiestňujú výrobcovia prázdnych skríň rozvádzačov na príslušnom mieste skrine (obyčajne na dverách), tento štítok slúži len na označenie prázdnej skrine rozvádzača. V žiadnom prípade nemôže nahradiť výrobný štítok vyrobeného rozvádzača, ktorý je výrobca rozvádzača povinný na vyrobený rozvádzač umiestniť. Medzi potrebné úkony patrí riadne označenie vyrobeného (zostaveného) rozvádzača. Predovšetkým musí byť rozvádzač typovo označený podľa možnosti trvanlivým spôsobom. Označenie musí byť v súlade s technickou dokumentáciou na viditeľnom mieste na vonkajšej strane rozvádzača. Veľkosť označenia sa volí citlivo podľa rozmerov rozvádzača tak, aby nepôsobilo rušivo, ale aby bolo dobre viditeľné a hlavne čitateľné. Okrem označenia typu na prednej strane musí mať rozvádzač aj výstražné označenie, aby bolo zrejmé, že ide o elektrické zariadenie.

Normy a predpisy: Návrh rozvádzačov a istenia vychádza najmä z noriem STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách). Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom. Pri návrhu vždy vychádzajte z projektu elektroinštalácie a platných noriem. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Po vykonaní elektroinštalácie sa vykonáva revízia, na ktorej základe je vypracovaný posudok slúžiaci ako podklad pre kolaudačné rozhodnutie.

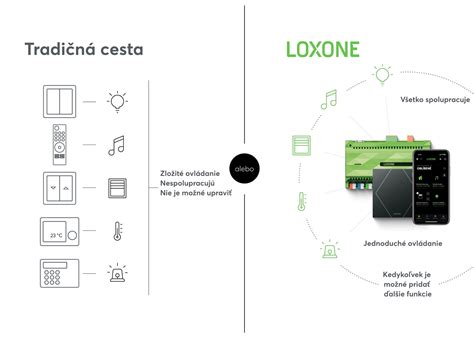

Inteligentný dom a bytový rozvádzač (príklad Loxone)

Potreba obrovského rozvádzača pre inteligentný dom je minulosťou. Platí to minimálne pri využití systému Loxone. Klasická topológia hviezda znamená, že od každého zariadenia v domácnosti musí viesť kábel späť k rozvádzaču. Akonáhle máte doma napr. 50 zariadení, ktoré chcete ovládať (čo veľmi jednoducho dosiahnete aj v domčeku - svetlá, ovládače, kúrenie, atď.), musíte mať v rozvádzači 50 miest, kam tieto zariadenia pripojiť (+ ističe a napájacie zdroje).

Systém Loxone podporuje všetky bežné štandardy ako Modbus, KNX, Dali, 1-wire a ďalšie. Okrem toho disponuje vlastnými technológiami, ktoré umožnia dosiahnuť výsledky, ktoré by s tými štandardnými možné neboli. Tree je zbernicová technológia umožňujúca akúkoľvek topológiu kabeláže okrem kruhu. Air je bezdrôtová technológia, ktorá dokáže signál opakovať, takže s dosahom po celom dome nie je problém. Mnohé zariadenia, ktoré má Loxone v repertoári, sú rôzne schované po budove a tým pádom nemusia byť osadené do domového rozvádzača. Na meranie teploty a vlhkosti v miestnosti slúžia elegantné tlačidlá Touch, ktoré ovládajú osvetlenie, audio a tienenie. Na ovládanie osvetlenia a žalúzií je možné použiť napr. zariadenia Nano, ktoré sa zmestia do inštalačnej krabice. Osvetlenie od Loxone má dokonca integrované RGBW dimmery priamo vo svietidlách. Kúrenie je možné ovládať proporcionálnymi hlavicami či nenápadnými relátkami. Čo v inteligentnom rozvádzači so systémom Loxone zaberá miesto sú tzv. Extensiony. To sú moduly, ktoré umožňujú rôzne ďalšie komunikačné protokoly a rozhrania (napr. Modbus RTU, DALI a DMX).

Riešenie od Loxone šetrí vaše vrecko hneď v troch etapách. Na realizáciu je potreba značne menej materiálu. A s tým výrazne ubúda práca potrebná na inštaláciu. Odporúčame rozdeliť systém na niekoľko samostatne napájaných okruhov pre bezpečie a stabilitu celého systému. Tiež odporúčame pripojiť za plusové svorky zdrojov poistky. Schéma domového rozvádzača inteligentného systému obsahuje Miniserver, zdroj pre Miniserver a Extensiony. Rozvádzač je tak malý, pretože podľa štandardu obsahuje iba Miniserver, Audioserver, niekoľko zdrojov a ističe. Aj Dimmery je možné schovať kdekoľvek po budove.
