Domový elektrický rozvádzač: Komplexný sprievodca schémami, informáciami a bezpečným zapojením

Správne zapojenie rozvádzača je kľúčovým prvkom každej elektroinštalácie - ovplyvňuje bezpečnosť, spoľahlivosť aj životnosť celého systému. Ide o centrálny bod, kde sa elektrická energia rozdeľuje do jednotlivých okruhov a zároveň sa zabezpečuje ochrana proti preťaženiu či skratu. Nesprávne zapojenie rozvádzača môže viesť k vážnym poruchám, poškodeniu spotrebičov alebo dokonca k požiaru.

Elektrický rozvádzač je srdcom každej modernej elektrickej inštalácie. Slúži ako centrálny distribučný bod, ktorý prijíma elektrickú energiu z hlavného prívodu a bezpečne ju rozdeľuje do jednotlivých obvodov napájajúcich naše domovy, firmy či priemyselné objekty. Hoci sa na prvý pohľad môže zdať ako obyčajná kovová skrinka s množstvom prepínačov, jeho funkcia a správne pochopenie sú kľúčové pre bezpečnosť a spoľahlivosť celého elektrického systému.

Čo je elektrický rozvádzač a prečo je jeho správne zapojenie kľúčové

Elektrický rozvádzač je zariadenie, ktoré slúži na rozdelenie elektrickej energie do jednotlivých okruhov v domácnosti alebo objekte. Obsahuje hlavný istič, prúdové chrániče, ističe jednotlivých vetiev a často aj ďalšie ochranné prvky. Práve zapojenie rozvádzača rozhoduje o tom, či bude elektroinštalácia bezpečná a funkčná.

Funkcia rozvádzača v elektroinštalácii

Základnou úlohou rozvádzača je rozdeľovať elektrinu do jednotlivých častí domu alebo bytu - napríklad do zásuviek, osvetlenia či špeciálnych okruhov (bojler, klimatizácia). Okrem toho zabezpečuje ochranu pred skratom a preťažením pomocou ističov a prúdových chráničov.

Hlavnou úlohou rozvádzača je rozdeliť prichádzajúcu elektrickú energiu na menšie, spravovateľné obvody. Tieto obvody potom napájajú jednotlivé časti budovy, ako sú zásuvky, osvetlenie, spotrebiče či špecializované zariadenia. Vnútri rozvádzača sa nachádzajú ističe a prúdové chrániče, ktoré slúžia ako prvá línia obrany. V prípade preťaženia obvodu alebo skratu tieto ochranné prvky automaticky prerušia dodávku elektriny, čím zabraňujú prehriatiu vodičov, poškodeniu zariadení a potenciálnym požiarom.

Hlavný istič v rozvádzači umožňuje úplné odpojenie elektrického napájania celej budovy, čo je nevyhnutné pri údržbe, opravách alebo v núdzových situáciách. Každý podružný istič v rozvádzači slúži ako samostatný vypínač pre konkrétny okruh. To umožňuje izolovať napájanie určitej miestnosti alebo spotrebiča v prípade poruchy alebo potreby vypnutia. Moderné rozvádzače môžu integrovať aj prvky pre riadenie a signalizáciu, ako sú napríklad prepínače, relé, komunikačné moduly či diagnostické jednotky, ktoré zvyšujú komfort a efektivitu prevádzky.

Kvalitné zapojenie rozvádzača zabezpečí, že pri poruche sa vypne iba konkrétny okruh, a nie celý objekt. To je veľká výhoda najmä v rodinných domoch, kde je elektroinštalácia rozsiahlejšia.

Rozvádzač vs. Rozvodnica: Základné pojmy a rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu.

Elektrický rozvádzač: Srdce elektroinštalácie

Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v akomkoľvek objekte nemohli fungovať bezpečne. Rozvádzač funguje ako centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a na druhej strane ho bezpečne rozdeľuje do jednotlivých obvodov a zariadení v budove.

Zariadenie musí spĺňať prísne stanovené normy a predpisy a je zhotovované výrobcom. Manipulácia s elektromerovým rozvádzačom by navyše mala byť zverená výhradne oprávnenej osobe s príslušným vzdelaním alebo osvedčením. Elektrické rozvádzače nízkeho napätia sú špecificky definované ako kombinácia jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. K týmto druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.

Rozvodnica: Jednoduchšia verzia pre menšie inštalácie

Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Na rozdiel od rozvádzačov, k rozvodniciam a ich obsluhe má prístup bežne aj laik bez potrebného osvedčenia, ktorý v prípade potreby dokáže napríklad odstaviť nejaký obvod.

Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe. Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče.

Najčastejšie chyby pri zapojení rozvádzača

Medzi najčastejšie chyby patrí nesprávne dimenzovanie komponentov, neprehľadné vedenie káblov alebo chýbajúce ochranné prvky. Problémom býva aj neodborné zapojenie rozvádzača bez projektovej dokumentácie. Ďalšou častou chybou je absencia rezervy - rozvádzač je „naplnený“ bez možnosti budúceho rozšírenia. To môže spôsobiť komplikácie pri modernizácii elektroinštalácie.

Typy a konštrukcia elektrických rozvádzačov

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, vrátane ich umiestnenia, konštrukčného vyhotovenia a účelu použitia.

Podľa umiestnenia a prevedenia

Elektrické panely sú rozdelené podľa niekoľkých parametrov - metódy a miesta inštalácie, úrovne ochrany puzdra. Technika inštalácie sa vyznačuje: nákladné listy (povrchová montáž), zabudovaný (podomietková montáž), poschodie (voľne stojace). Prvé sa inštalujú na zvislý povrch, priamo na steny, podpery a iné podobné konštrukcie. Montáž elektrických panelov druhého typu zahŕňa prípravu špeciálneho vybrania v stene (iný povrch). Puzdro úplne zapadá, zvonku zostáva iba ochranný kryt. Podlahové elektrické panely sú upevnené na vodorovnej rovine (podlaha, stojan).

Samostatne stojace piliere: Tieto robustné konštrukcie sú určené na upevnenie na betónový podklad, ktorý si vopred pripravíte. Často sa používajú vo vonkajších priestoroch alebo v priemyselných aplikáciách. Rozvodné skrine: V rámci rozvodných skríň existujú rôzne prevedenia podľa materiálu: Plastové: Ľahké, cenovo dostupné a odolné voči korózii. Kovové: Odolnejšie voči mechanickému namáhaniu a poskytujú lepšiu ochranu. Extra odolné - oceľové: Ideálne pre náročné prevádzkové podmienky, kde je vyžadovaná maximálna odolnosť.

Materiál a odolnosť

Základňa prístroja je vyrobená z dvoch druhov materiálov: kov, plast. Plast sa častejšie používa na zostavenie malých elektrických panelov pre byt, malé miestnosti. Vonkajší kryt je zvyčajne vyrobený z priehľadného materiálu pre ľahké použitie - displej elektromera je za ním ľahko viditeľný. Kovové je možné doplniť sklenenými alebo priehľadnými plastovými prvkami. Rozvodná skriňa však môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt.

Triedy ochrany (IP kód)

Miesto inštalácie rozvádzača sa vyberá v závislosti od potrieb budovy, miestnosti. Existujú interné a externé zariadenia. Vyžaduje sa však ďalšie puzdro, skrinka na ochranu pred poveternostnými podmienkami, možnými technickými škodami. Stupeň ochrany je uvedený na obale latinskými písmenami IP a číslami. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP.

Štandardom pre bytové rozvodnice je krytie IP40, ale nájdete aj rozvodnice a rozvádzače s krytím až IP65, ktoré sú odolné voči tryskajúcej vode, čo je ideálne pre náročnejšie podmienky.

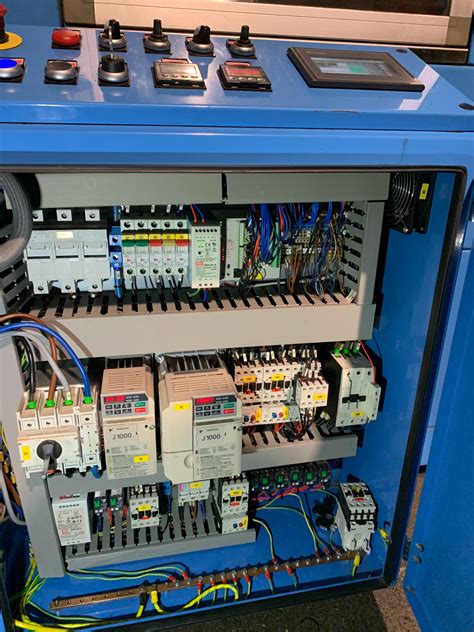

Typy rozvádzačov podľa účelu použitia

Existuje viacero druhov rozvádzačov, ktoré sa líšia konštrukčným vyhotovením, ako sú nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. V priebehu času sa elektrické rozvádzače vyvinuli do rôznych špecializovaných konfigurácií, z ktorých každá je navrhnutá pre konkrétnu funkciu a technologickú úroveň:

• Hlavný rozvádzač (MDP - Main Distribution Panel): Označovaný aj ako hlavný panel alebo panel vstupu služby, je centrálnym bodom, kde elektrická energia od dodávateľa prvýkrát vstupuje do budovy. Je priamo pripojený k prívodným vodičom od distribučnej spoločnosti.
• Podružný rozvádzač (Sub-panel): Funguje ako pomocné alebo satelitné distribučné miesto pripojené k hlavnému rozvádzaču. Neodoberá elektrinu priamo z verejnej siete, ale prijíma ju cez vysokokapacitný dvojpólový istič v hlavnom rozvádzači.
• Prepínač zdrojov napájania (Transfer Switch): Nezvyčajné bezpečnostné zariadenie pre budovy vybavené záložným zdrojom energie (generátor, UPS). Prepínač zdrojov funguje na princípe "break-before-make", čím zaručuje, že verejná sieť a záložný zdroj nie sú nikdy zapojené súčasne.
• Staveniskový rozvádzač: Špeciálna kategória rozvádzačov určených na dočasné napájanie elektrickou energiou na staveniskách. Na tieto rozvádzače sú kladené zvýšené požiadavky na odolnosť voči vlhkosti, prachu a mechanickému namáhaniu, často s vyššou triedou krytia IP (najmenej IP44) a zabudovaným stojanom.
• Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru a ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálnych noriem. Dodáva sa spolu s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku.
• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, kanceláriách či v ľahkom priemysle. Môže byť použitá ako domový alebo podružný rozvádzač. Bytové rozvodnice sú najčastejšie vyhotovené z plastu alebo tenkého plechu.
• Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti.
• Poistková skrinka: Je vybavená poistkovými držiakmi a slúži najmä na realizáciu elektrickej prípojky vzdušného vedenia.
• Rozvodnica zásuvková: Tieto rozvodnice sú osadené jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) v podobe DIN lišty a dvierok.

Komponenty bytového rozvádzača a ich funkcie

Elektrický panel je komplex jednotlivých technických prvkov, ktoré umožňujú distribúciu elektriny do zásuviek, vypínačov, spotrebičov. Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko každý má svoju špecifickú funkciu. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

• Kryt a skrinka: Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast. Ich primárnou funkciou je ochrana vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou.
• DIN lišta: Slúži na upevnenie ističov k svorkám, je to kovová doska so spojovacími prvkami. Ak je to potrebné, možno ich skrátiť na požadovanú dĺžku a veľkosť.
• Zbernica: Jedna umožňuje rozptyl vodičov s nulovým napätím, druhá je určená na uzemňovacie kontakty. Sú inštalované v otvorenej a uzavretej verzii, ktoré sú izolované od dotyku.
• Ističe (automatické zariadenia): Sú kľúčovými ochrannými prvkami, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a pripojených zariadení.
• Prúdové chrániče (RCD): Prúdové chrániče poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch a v prípade zistenia nebezpečného rozdielu okamžite odpoja prívod elektriny. Prúdový chránič (RCD) chráni pred chybovým prúdom (únik na PE, zásah človeka), ale neobsahuje nadprúdovú ochranu.
• Kombinovaný chránič (RCBO): Spája funkciu ističa aj prúdového chrániča v jednom prístroji a zvyšuje selektivitu. RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy - napríklad chladnička, kotol, server, vybrané zásuvkové okruhy.
• Prepäťové ochrany (SPD): V moderných inštaláciách sa často používa aj prepäťová ochrana, ktorá chráni spotrebiče pred poškodením. Pri návrhu rozvádzača je dôležité zvážiť aj prepäťové ochrany (SPD). Doplňte SPD (typ 1/2/3) podľa typu pripojenia a bleskovej ochrany objektu.
• Svorkovnice a prepojovacie lišty: Tieto prvky zabezpečujú organizáciu a distribúciu elektrických vodičov v rámci rozvádzača. Napríklad jednopólový rozbočovací mostík N-7CZ v modrej farbe slúži na rozdelenie neutrálneho vodiča (N). Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U) s prierezom 10 mm² a menovitým prúdom 63 A sa používa na prepojenie ističov.
• Zariadenie na účtovanie spotrebovanej elektriny (elektromer): Podľa potreby je súčasťou rozvádzača.
• Drôty, káble: Na pripojenie kontaktov.

Zapojenie rozvádzača krok za krokom: Praktický postup

Samotné zapojenie rozvádzača si vyžaduje presný postup a dodržiavanie bezpečnostných pravidiel. Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra.

Príprava pred zapojením

Pred samotným zapojením je nevyhnutné mať pripravený projekt elektroinštalácie. Ten určuje počet okruhov, typy ističov a celkové rozloženie rozvádzača. Pri zapojení rozvádzača je dôležité zvoliť kvalitné komponenty - napríklad ističe renomovaných značiek a spoľahlivé prúdové chrániče.

Dôležitou súčasťou prípravy je aj bezpečnosť. Pracuje sa s elektrickým napätím, preto musí byť prívod elektriny odpojený a pracovné prostredie zabezpečené.

Káblový vstup do štítu a oddelenie káblov

Umiestnenie hlavných káblov do elektrickej skrinky si vyžaduje čas a pozornosť. Štandardné továrenské zariadenia sa vyrábajú tak, aby bolo možné navíjať káble. V hornej a dolnej časti sú otvory na zaskrutkovanie drôtu, stačí prstom stlačiť perforáciu. Je dôležité dobre zafixovať telo a prechádzať potrubím po jednom. Neodporúča sa ponechať vo vnútri štítu dlhý „chvost“. Drôty musia byť rezané na požadovanú veľkosť, čo uľahčí následnú inštaláciu RCD a iných zariadení.

Zostavenie elektrického panelu pre byt a súkromný dom znamená správne vedenie vodičov vo vnútri skrinky. Najskôr sa z káblov odstráni vonkajšia izolačná vrstva. Je dôležité nepoškodiť žily vodičov, potom by ste mali zanechať kontrolnú značku, aby ste sa pri nasledujúcich krokoch nezamotali. Je to možné iným spôsobom, hlavnou vecou je, že nie len majster dokázal rozlíšiť zložky skupiny a ich účel.

Montáž modulových panelových prvkov a zapojenie

Samotné zapojenie rozvádzača začína privedením hlavného napájacieho kábla do rozvádzača. Tento kábel sa napája na hlavný istič, ktorý slúži ako hlavný vypínač celého objektu. Nasleduje rozdelenie elektriny na jednotlivé vetvy pomocou ističov. Každý okruh (napríklad zásuvky v kuchyni alebo osvetlenie v obývačke) má vlastný istič. Súčasťou zapojenia rozvádzača je aj inštalácia prúdového chrániča, ktorý chráni pred úrazom elektrickým prúdom.

Ak sa pripájate prvýkrát, je potrebné správne zostaviť elektrický panel a automatické moduly podľa podrobných pokynov. Najskôr pripravte požadované bloky: istič; relé na riadenie napätia (ochrana domácich spotrebičov pred prepätím); RCD; stroje diferenciálneho typu; krížové moduly. Prvky sú pripevnené k lište v určenom poradí pomocou svoriek.

Po kontrole správnosti pripojenia až potom pokračujte ku kontaktom terminálu. Uvoľnite skrutky a pomocou hrebeňov rozdeľte drôty. Fáza pre RCD, modulárne stroje a ďalšie komponenty je distribuovaná zo vstupného spínača. Nula sa odoberá zo svorky stroja na vstupe RCD. Voľný koniec neutrálneho kábla je pripojený k nule hlavnej zbernice (prepínanie sa vykonáva jediným modrým vodičom). Ak nepoužívané kontakty zostanú, mali by byť zaistené skrutkovačom.

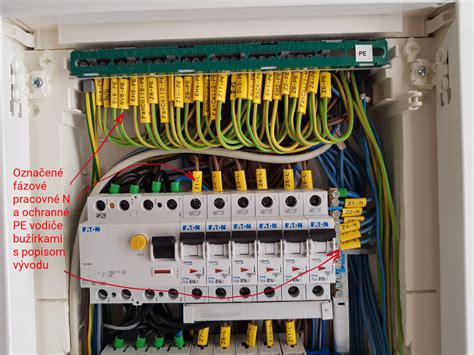

Dôležité je aj správne vedenie vodičov - fáza (L), nulový vodič (N) a ochranný vodič (PE) musia byť zapojené podľa normy. Prehľadné usporiadanie výrazne uľahčuje budúcu údržbu. V štítoch funguje rovnaké pravidlo pre pripojenie strojov ako v iných zariadeniach - napájanie sa spúšťa iba z hornej časti zariadenia. Holé káblové žily sú pripevnené k svorkám modulu špeciálnymi západkami, napríklad skrutkami. Je potrebné zabrániť, aby sa na kontakty dostali kúsky izolácie, vlhkosti a prachu. K jednej svorke AB je zakázané pripájať káble rôzneho priemeru. Hrubý získa dobrý kontakt a tenký zhorší a počas prevádzky sa začne topiť. Ak je jadro kábla pevné, pre lepšie pripojenie sa odporúča ohnúť ho v tvare U a potom ho otočiť. Pre lankové drôty by sa mali použiť špeciálne spojovacie prvky NSHVI-2 a NSHV.

Kontrola a testovanie

Po dokončení zapojenia rozvádzača nasleduje kontrola všetkých spojov a testovanie funkčnosti. Skúša sa, či ističe správne reagujú a či prúdový chránič vypne pri simulovanej poruche. Potom sa v testovacom režime použije napätie. Na zabezpečenie elektrických zariadení a štítu sú nainštalované modulárne ochranné zariadenia - automatické stroje. Moderné zariadenia rýchlo reagujú na výskyt nadprúdov a otvárajú elektrickú sieť.

Veľmi dôležité je označenie jednotlivých okruhov - každý istič by mal byť jasne popísaný. Bez nej je zapojenie rozvádzača rizikové a neprehľadné. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá.

Základné schémy zapojenia rozvádzača

Typická schéma zapojenia rozvádzača obsahuje hlavný prívod elektriny, hlavný istič, prúdový chránič a následne jednotlivé ističe pre jednotlivé okruhy. Tento systém zabezpečuje logické a bezpečné rozdelenie energie. Na tomto projekte by sa mala uviesť celá hierarchia ističov a prúdových chráničov, až po výstupnú skupinu. Okrem toho musí byť na všetkých ochranných automatizáciách vyznačené hodnotenie.

Jednofázová sieť

Pokiaľ ide o prvky elektrického obvodu pre byt, pozostáva z dvojpólového ističa, elektromeru (Ortuť 201), RCD a skupinové stroje. Jeden stroj slúži skupine osvetlenia, druhý - zásuvkám a tretí - práčka. V súkromnom dome môže byť buď jednofázová alebo trojfázová sieť napájania. V prvom prípade bude schéma zapojenia podobná projektu zapojenia jednoizbového bytu. V tomto obvode rozvádzača súkromného domu s napätím 220 V je na vstupe nainštalovaný bipolárny spínač, potom je pripojený elektrický merač, za ktorým nasleduje RCD a skupina jednopólových ističov. Všetko je celkom jednoduché a zároveň podľa GOST, PUE a požiadaviek iných dokumentov.

Trojfázová sieť

Stále existujú priestranné apartmány s elektrickým kúrením a skupinou silných spotrebiteľov elektrickej energie. V tomto prípade bude elektrický obvod vstupného distribučného panelu vážnejší a počet automatov nie je horší ako súkromný dom. Pri takom veľkom počte odberateľov elektrickej energie by mala existovať trojfázová sieť (380 V) a na vstupe trojpólový istič 63 ampérov. Pokiaľ ide o zvyšok, existuje RCD pre 40 A, skupina automatov pre 16 a 25 A (v závislosti od cieľa), dobre a samostatné zariadenie na zvyškový prúd pre elektrické vedenie v kúpeľni, so zvodovým prúdom nepresahujúcim 30 mA.

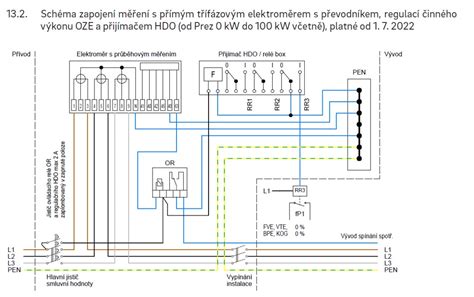

Ak je k vášmu miestu pripojená trojfázová sieť, schéma obvodu zostavy klapiek bude vyzerať inak. Spotrebitelia z prístavby - garáž, úžitkový blok alebo dokonca kúpeľ. Štít bude samozrejme veľký a s mnohými vetvami, takže sme napríklad našli dosť vhodnú možnosť. Samostatné vedenie je vyhradené pre napájanie v garáži, chránené prúdovým chráničom. Ak má dom trojfázové spotrebiče elektrickej energie, je lepšie ich prepojiť pomocou trojfázového ističa a štvorpólového RCD.

Ako čítať schému zapojenia

Schéma zapojenia rozvádzača obsahuje symboly a označenia vodičov. Fázový vodič (L), nulový vodič (N) a ochranný vodič (PE) majú presne definované funkcie. Porozumenie schéme je kľúčové najmä pri diagnostike problémov alebo rozšírení elektroinštalácie.

Umiestnenie elektrického rozvádzača a špecifiká

Správne umiestnenie elektrického rozvádzača je dôležité z hľadiska bezpečnosti, prístupnosti a funkčnosti.

Modulárne rozvodnice v interiéri

Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nie len pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.

V prípade bytových alebo domových modulárnych rozvodníc/ističových skriniek platia špecifické pravidlá. Zariadenie by malo byť umiestnené v ľahko prístupnej miestnosti s dostatočným priestorom minimálne 80 centimetrov okolo rozvodnice pre bezpečný prístup a manipuláciu. Toto zariadenie by sa nemalo nachádzať na schodisku ani vo vstavanej skrini, kde by mohla byť obmedzená ventilácia alebo prístup v prípade núdze. V novostavbách sa rozvodová skriňa umiestňuje do technickej miestnosti. V minulosti sa zapájali rozvádzače v rodinných domoch v predsieňach pri alebo nad vchodovými dverami, prípadne vonku. Počas rekonštrukcie sa odporúča premiestniť ho dovnútra.

Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká. Zo stavebno - technického pohľadu to nie je také zložité ako v panelákových bytoch lebo sekanie do tehly je v porovnaní so železobetónom jednoduchšie a lacnejšie.

Elektromerové rozvádzače

Elektromerový rozvádzač, spolu s prípojkovou skrinkou, je súčasťou elektrickej prípojky. Najčastejšie je osadený na stĺpe elektrického vedenia alebo voľne stojaci. Jeho vyhotovenie a montáž spravidla zabezpečuje firma, ktorá realizuje elektroinštaláciu, nakoľko je na to potrebné oprávnenie. V rámci tohto rozvádzača osadí vybraný dodávateľ elektriny elektromer. Umiestňovanie rozvádzačov vo vonkajšom prostredí nie je vhodné vzhľadom k mikroklimatickým podmienkam či vandalizmu.

Zapojenie rozvádzača v rodinnom dome vs. byte

Zapojenie rozvádzača sa líši podľa typu objektu. Rozdiely sú najmä v rozsahu a zložitosti elektroinštalácie. Zapojenie rozvádzača v rodinnom dome je zvyčajne komplexnejšie. Obsahuje viac okruhov - napríklad pre garáž, záhradu, kúrenie alebo bazén. Vyžaduje sa aj vyšší výkon a často aj viacero prúdových chráničov. Dôležitá je aj rezerva do budúcnosti, napríklad pre fotovoltiku alebo elektromobil.

Zapojenie rozvádzača v byte je jednoduchšie, keďže ide o menší počet okruhov. Najčastejšie ide o zásuvky, osvetlenie a niekoľko špeciálnych spotrebičov. Aj napriek menšiemu rozsahu je dôležité dodržať správnu schéma zapojenia rozvádzača a použiť kvalitné ochranné prvky. Hlavné rozdiely medzi zapojením v byte a dome spočívajú v počte okruhov, dimenzovaní a nárokoch na výkon. Zapojenie rozvádzača v rodinnom dome si vyžaduje detailnejšie plánovanie a vyššiu odbornosť.

Normy, legislatíva a bezpečnosť

Pri zapojení rozvádzača je nutné dodržiavať platné normy (napr. STN). Tie určujú minimálne požiadavky na bezpečnosť a ochranu pred úrazom elektrickým prúdom. Nedodržanie týchto pravidiel môže mať vážne následky - od poškodenia zariadení až po ohrozenie života.

Montáž panelov tohto typu vyžaduje vysoké napätie, preto je dôležité znížiť pravdepodobnosť kontaktu s vnútornými časťami. Preto montáž elektrického panelu znamená zhodu s určitými požiadavkami: plnenie prvkov berúc do úvahy odporúčania uvedené v technických dokumentoch, je zakázané prekročiť počet zariadení; prítomnosť označenia elektrickej ochrany je povinná, je tu uvedené prípustné napätie zariadenia; materiály, z ktorých je elektrický panel a jeho časti zostavené, nesmú viesť prúd a vznietiť sa; označenie je na kábloch povinné, na označenie jednotlivých skupín prvkov sa používajú špeciálne štítky; svorky sú pripojené k vodičom po jednom, zbernice sú farebne odlíšené (čierna - fáza, modrá - nula); ak sa používa niekoľko ističov, spojenie medzi nimi sa vykonáva pomocou špeciálneho vodiča zbernice; uzemnenie je povinné pre telo a kryt.

Technická dokumentácia elektrického panelu obsahuje potrebné informácie: typ zariadenia, trieda, postup ochrany pred vlhkosťou a prachom, odporúčania a opatrenia týkajúce sa inštalácie. Je potrebné prísne dodržiavať stanovené požiadavky.

Návrh rozvádzačov a istenia vychádza najmä z noriem STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách). Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom. Článok slúži na lepšie pochopenie problematiky.

Legislatíva a zodpovednosť pri úprave rozvádzačov

Nariadenie vlády č. 148/2016 Z.z. o sprístupňovaní elektrického zariadenia na trh vyvolalo diskusiu medzi elektrotechnikmi ohľadom úprav a zmien v existujúcich prevádzkovaných elektrických rozvádzačoch nn. Legislatíva definuje pojem "výrobok" a jeho uvedenie na trh. Zodpovednosť za bezpečnosť výrobku (označeného CE, s EÚ vyhlásením o zhode) nesie výrobca po celú dobu jeho životnosti.

• Oprava vs. Úprava/Rekonštrukcia: Podľa zákona č. 595/2003 Z.z. o dani z príjmov, "oprava" predstavuje odstránenie fyzického opotrebenia a poškodenia za účelom uvedenia do predchádzajúceho alebo prevádzkyschopného stavu. Pri úprave alebo rekonštrukcii sa osoba vykonávajúca zásah stáva výrobcom daného zariadenia.
• Povinnosti výrobcu: Výrobca musí vykonať overenie návrhu a kusové overenie výrobku.
• Dôsledky úpravy: Pri úprave alebo rekonštrukcii rozvádzača sa mení jeho pôvodný stav, čím sa stávate jeho výrobcom a preberáte plnú zodpovednosť za jeho bezpečnosť a súlad s normami.
• Príklady opráv: Za opravu sa považuje napríklad náhrada ističa s rovnakým alebo nižším menovitým prúdom, alebo výmena výsuvného prevedenia ističa za pevné a naopak, pokiaľ nedôjde k navýšeniu tepelných strát.

Revízia a kedy si zavolať odborníka

Konečnou bodkou za realizovanou elektroinštaláciou je revízia. Revíziu vykonáva odborný pracovník - revízny technik, ktorý na mieste posudzuje bezpečnosť a funkčnosť celého systému. Odborník zabezpečí aj revíziu, ktorá je často potrebná pri kolaudácii. Ak nemáte skúsenosti, zapojenie rozvádzača by ste mali prenechať odborníkovi. Platí to najmä pri zložitejších inštaláciách alebo pri zapojení rozvádzača v rodinnom dome. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu. Nikdy nezasahujte do elektromeru a hlavného ističa - tieto časti sú plombované a akékoľvek zásahy sú sankcionované distribútorom elektriny.

Výber a návrh rozvádzača: Kľúčové aspekty

Výber alebo modernizácia elektrického rozvádzača je dôležitou investíciou do bezpečnosti a spoľahlivosti. Tento proces by mal byť založený na systematickom prístupe.

Výpočet zaťaženia a plánovanie budúcnosti

Štruktúrované hodnotenie na určenie najvyššej úrovne elektrickej spotreby, ktorú budova odoberie. Výpočet musí postupovať podľa postupov predpísaných Národným elektrickým kódexom (NEC) alebo ekvivalentnými národnými normami. Pri výpočte sa uplatňujú súčinitele súbehu, ktoré zohľadňujú, že nie všetky záťaže pracujú súčasne na maximálny výkon.

Spotreba elektriny sa časom zvyšuje. Pri výbere rozvádzača je nevyhnutné plánovať budúci rast. Odporúča sa vybrať vyššiu prúdovú kapacitu a uprednostniť dodatočný priestor. Kapacita rozvádzača závisí aj od počtu miest pre ističe. Úplne zaplnený rozvádzač neumožňuje žiadnu expanziu. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. Jeden prúdový chránič pre celý dom je zvyčajne nevhodný.

Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac.

Tipy od elektrikárov z praxe

Vždy si nechajte v rozvádzači rezervu pre budúce rozšírenie. Používajte kvalitné komponenty a dbajte na prehľadné usporiadanie vodičov. Dobré zapojenie rozvádzača je také, ktoré je nielen funkčné, ale aj prehľadné. Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Zamerajte sa na poskytované schémy pripojenia bytového panela, navrhnite si svoju vlastnú verziu a pokračujte v elektrických prácach!
