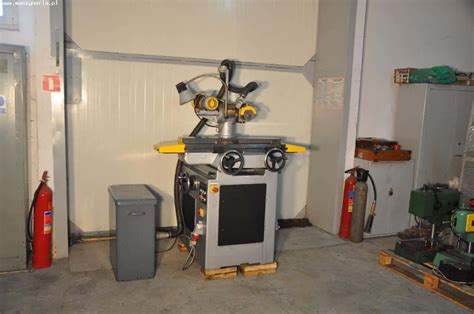

Vo svete strojárstva sú univerzálne nástrojové brúsky kľúčové pre udržanie presnosti a životnosti rezných nástrojov. Medzi tieto stroje patrí aj model Stanko 3M642, ktorý si vďaka svojim špecifickým vlastnostiam a robustnej konštrukcii získal pozornosť mnohých odborníkov. Táto brúska, niekedy familiárne nazývaná "Rusanda", je často porovnávaná s inými populárnymi modelmi ako TOS BN 102 alebo PONAR NUA 25.
Charakteristické vlastnosti a technické parametre 3M642
Nástrojová brúska 3M642 sa vyznačuje masívnou konštrukciou, ktorá prispieva k jej stabilite a presnosti. S hmotnosťou 1,3 tony (bez príslušenstva) je výrazne ťažšia ako niektoré konkurenčné modely, napríklad BN 102, ktorá váži 850 kg. Táto robustnosť je jedným z jej hlavných prínosov.
Prehľad posuvov a presnosti
- Rusanda má celkovo jemnejšie posuvy. Mikrometrický priečny posuv 0,001 mm.
- Vertikálny posuv je 0,005 mm, pričom na zdvihu sú dieliky po 5um. Rozteč je dostatočná na to, aby sa s digitálnym odčítaním s presnosťou 1um bol schopný stroj stavať po 1um.
- Motorický vertikálny posuv funguje spolu s mechanickým, čo je výhoda oproti BN, kde je buď jedno, alebo druhé. Zdvih sa ovláda kľukou na stĺpe a dá sa nahrubo robiť aj motoricky.
- Podélný aj priečny posuv je realizovaný ako veľké lineárne ložiská. 3M642 má aj na pozdĺžnom posuve uloženie na ložiskových vedeniach.
Brúsny vreteník a otáčky
Brúsny vreteník je masívnejší a je naklápací. Ponúka 4 rozsahy otáčok, pričom 2 sa realizujú prepínaním motora a ďalšie 2 prehodením remeňa. Vo vretene má Morse 4 kužeľ, čo znamená, že každý kotúč má svoj tŕň. Niektoré tŕne majú vyvažovacie telieska.
Chladiaci systém a konštrukcia stola
Stôl brúsky má vyriešené zberné kanáliky na chladiacu kvapalinu. Medzi štíty možno zasunúť plechy, čím vznikne praktická vaňa. Štíty na oboch koncoch stola sú z cca 10 mm hrubej liatiny, čo podčiarkuje celkovú odolnosť stroja.
CNC Spindle Rotation Codes M3/M4/M5
Porovnanie 3M642 s TOS BN 102
Pri zvažovaní univerzálnej nástrojovej brúsky sa často ponúka voľba medzi 3M642 a populárnejšou BN 102. Hoci obe brúsky zdieľajú podobné funkcionality - ako brúsenie fréz (čelné válcové, kotúčové drážkovacie, kotúčové podsústružené), brúsenie na guľato (ako vonkajšie, tak aj vnútorné) a rovinné brúsenie - existujú medzi nimi kľúčové rozdiely, ktoré môžu ovplyvniť rozhodovanie.
| Parameter | Brúska 3M642 | Brúska TOS BN 102 |
|---|---|---|
| Hmotnosť (bez príslušenstva) | 1,3 t | 850 kg |
| Pozdĺžny posuv stola | 400 mm | 550 mm |
| Priečny posuv | 230 mm | 250 mm |
| Zvislý posuv | 250 mm | 350 mm |
| Presnosť priečneho posuvu | 0,001 mm | - |
| Presnosť vertikálneho posuvu | 0,005 mm (dieliky po 5um) | - |
| Osadenie brúsneho kotúča | Morse 4 vo vretene (každý kotúč má svoj tŕň) | Samostatné tŕne a príruby (výmena len kotúča) |
Ďalšie rozdiely a kompatibilita príslušenstva
- Brúsenie na plocho: U 3M642 nie je možné, tak ako u BN 102, dať z každej strany vreteníka jeden kotúč na plocho.
- Predĺžené vreteno: Dá sa k nej pomerne ťažko zohnať predĺžené vreteno, ktoré je práve vhodné na ploché brúsenie.
- Rameno pre vnútorné brúsenie: Na brusnom vreteníku BN 102 je T-drážka pre prichytenie kolmo na os vretena, kdežto u ruskej rady 642 je pozdĺžne. To znamená, že rameno pre vnútorné brúsenie z BN 102 pravdepodobne nie je kompatibilné.
Napriek tomu je konštrukcia 3M642 celkovo mohutnejšia než BN 102, čo mnohí považujú za výhodu.
Príslušenstvo a prevádzka
Pre plné využitie potenciálu brúsky 3M642 je nevyhnutné mať k nej kompletné príslušenstvo. Po kúpe brúsky je často potrebné zohnať dodatočné vybavenie. Ide predovšetkým o tŕne, kryty kotúčov, koníky, pracovný vreteník a k nemu pohon, hydrauliku, chladenie, odsávanie a rameno na vnútorné brúsenie. Hodil by sa aj taký ten zverák, ako je u BN 102, a prípravok na brúsenie rádiusov. Dôležité je, či je príslušenstvo poskladané po kusoch, alebo je súčasťou už od výroby. Hlavne by mali byť spárované koníky a pracovný vreteník, ostatné prípravky môžu byť viac-menej z iných sérií. Príslušenstvo sa sporadicky objavuje na bazároch, takže sa dá pozháňať.
Niektorí užívatelia oceňujú šikovnú malú deličku. Ak brúska dlhšiu dobu nepracovala, je zapatlaná zaschnutým olejom a bude ju chcieť vyčistiť.
Hydraulika
Hydraulika je buď súčasťou stroja už z výroby, alebo je jej dorobenie dodatočne problematickejšie. Pri porovnávaní verzií s hydraulikou a bez nej sú podstatné rozdiely v konštrukcii, napríklad v príprave na uchytenie hydrauliky a vo vyfrézovanom otvore na snímače stola na odliatku pozdĺžnych saní.
Dokumentácia
Dokumentácia k brúske 3M642 je voľne dostupná na internete, čo je výhodou pre jej údržbu a obsluhu.
