Kvalitné nabrúsenie vrtáka je kľúčové pre jeho efektívnosť a životnosť. Vrták možno preostriť v ruke alebo strojne na ostričke. Prvá varianta je menej vhodná, vplyv brúsiča na kvalitu preostrenia je tu zásadný. Aby sme dosiahli vždy správneho nabrúsenia špice, je vhodné použiť strojovú ostričku. Na našom trhu je veľké množstvo takýchto zariadení na ostrenie vrtákov.

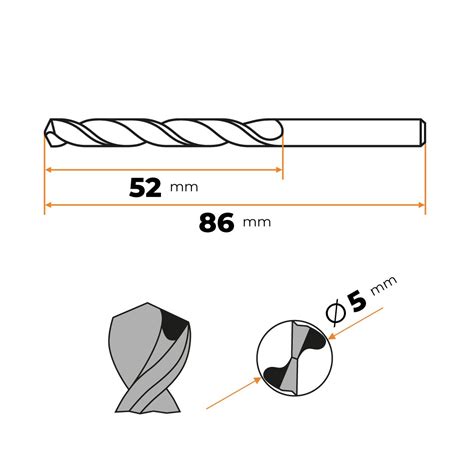

Na základe vlastných skúseností však môžeme odporučiť brúsky vrtákov VDG - 30 (rozsah 7 - 30 mm) a VDG 13A (2 - 13 mm). Tieto brúsky ponúkajú veľmi profesionálne preostrenie vrtáka s presnosťou 0,02 mm vrátane krížového podbrusu typu C podľa DIN1412. Obsluha je veľmi jednoduchá a rýchla.
Modely brúsok Vertex VDG: VDG-30 a VDG 13A
Spoločnosť Vertex ponúka dve hlavné modely brúsok na vrtáky, ktoré pokrývajú široké spektrum priemerov a typov vrtákov. Každý model je navrhnutý tak, aby zabezpečil precízne a efektívne brúsenie.
Brúska na vrtáky VDG-30
Brúska na vrtáky VDG-30 je určená pre väčšie priemery vrtákov, s rozsahom od 7 do 30 mm. Tento model je navyše schopný brúsiť aj uhol čelnej reznej hrany (uhol záberu) a uhly od 90 do 140 stupňov. Je vybavená kvalitným CBN kotúčom pre ostrenie vrtákov z bežných rýchlorezných ocelí a Cobaltu. K dodaniu je aj brúsny kotúč pre tvrdokov. Aby bol brus kvalitný a nedošlo k prehriatiu materiálu na špici, o to sa postará turbínka pripevnená na ose brúsneho kotúča, ktorá chladí brúsený materiál vzduchom.
Brúska na vrtáky VDG 13A
Brúska VDG 13A je kompaktnejšia a je navrhnutá pre menšie priemery vrtákov, s rozsahom použitia od 3 do 13 mm. Táto kompaktná brúska dokáže rýchlo a presne nabrúsiť vrtáky s vrcholovými uhlami čepele 90 - 140 stupňov. Rovnako ako VDG-30, aj tento model je schopný brúsiť uhol čelnej reznej hrany. Brúska je vhodná na brúsenie pravotočivých špirálových vrtákov s valcovou aj kužeľovou stopkou. K brúske je možné dokúpiť klieštiny 2,5 / 3,5 / 4,5 / 5,5 mm, a tiež rozširujúcu sadu do 16mm.
VERTEX VDG 25
Prehľad kľúčových technických parametrov
Nasledujúca tabuľka sumarizuje hlavné technické špecifikácie oboch modelov brúsok Vertex VDG, aby ste mali jasný prehľad o ich možnostiach a výkone.
| Parameter | VDG-30 | VDG 13A |
|---|---|---|
| Rozsah brúsenia vrtákov | 7 - 30 mm | 3 - 13 mm (s rozšírením do 16mm) |
| Presnosť preostrenia | 0,02 mm | Nie je špecifikovaná, ale vysoká |
| Brúsne uhly | 90 - 140° (vrátane 90°) | 90 - 140° |
| Príkon motora | 300 W | 120 W |
| Otáčky | 44 ot./min | 4400 ot./min |
| Váha | 30 kg | N/A (kompaktná) |
| Typ brúsenia | Krížový podbrus typu C (DIN1412) | Špirálové vrtáky (pravotočivé) |
| Chladenie | Turbínka chladiaca vzduchom | N/A |
| Napájanie | 230V / 50-60Hz | 230V / 50-60Hz |
Upínacie klieštiny ER: Zabezpečenie presnosti
Kľúčovou súčasťou pre presné brúsenie vrtákov sú upínacie klieštiny, ktoré zabezpečujú stabilné a sústredné uchytenie vrtáka. Podľa priemeru vrtáka vyberiete správnu klieštinu, vložíte ju do držiaka a vsuniete vrták. Brúsky Vertex VDG využívajú klieštiny radu ER, ktoré sú známe svojou vysokou presnosťou.
Klieštiny ER 40 pre VDG-30
Sada klieštín ER40 (23ks) je súčasťou brúsky VDG-30 a pokrýva rozsah od 8 do 30 mm (po 1 mm). Tieto klieštiny sú určené pre upnutie vrtáka, frézy, záhlbníka a podobne.
- Rozmer klieštiny: Priemer: 40mm, Dĺžka: 46mm
- Norma: DIN 6499B
- Postup upnutia klieštiny: Klieštiny nacvaknite do upínacej matice - podľa priloženého obrázku.
Prehľad niektorých dostupných klieštin ER 40:
- Veľkosť 8 mm: Upne priemer: 7,0 - 8,0 mm. Presnosť upnutia: 0,015mm (testované na tŕni s dĺžkou 25mm).
- Veľkosť 9 mm: Upne priemer: 8,0 - 9,0 mm. Presnosť upnutia: 0,015mm (testované na tŕni s dĺžkou 25mm).
- Veľkosť 10 mm: Upne priemer: 9,0 - 10,0 mm. Presnosť upnutia: 0,015mm (testované na tŕni s dĺžkou 25mm).
- Veľkosť 11 mm: Upne priemer: 10,0 - 11,0 mm. Presnosť upnutia: 0,020mm (testované na tŕni s dĺžkou 40mm).
- Veľkosť 26 mm: Upne priemer: 25,0 - 26,0 mm. Presnosť upnutia: 0,020mm (testované na tŕni s dĺžkou 50mm).
- Veľkosť 27 mm: Upne priemer: 26,0 - 27,0 mm. Presnosť upnutia: 0,020mm (testované na tŕni s dĺžkou 60mm).
- Veľkosť 28 mm: Upne priemer: 27,0 - 28,0 mm. Presnosť upnutia: 0,020mm (testované na tŕni s dĺžkou 60mm).
- Veľkosť 29 mm: Upne priemer: 28,0 - 29,0 mm. Presnosť upnutia: 0,020mm (testované na tŕni s dĺžkou 60mm).
- Veľkosť 30 mm: Upne priemer: 29,0 - 30,0 mm. Presnosť upnutia: 0,020mm (testované na tŕni s dĺžkou 60mm).
Klieštiny ER 20 pre VDG 13A
Sada klieštin ER20 je súčasťou brúsky VDG 13A a obsahuje veľkosti 3/4/5/6/7/8/9/10/11/12/13mm. K brúske je možné dokúpiť klieštiny 2,5 / 3,5 / 4,5 / 5,5 mm, a tiež rozširujúcu sadu do 16mm. Toto zabezpečuje flexibilitu a možnosť brúsenia širšieho spektra vrtákov.
Brúsne kotúče pre rôzne materiály
Pre dosiahnutie optimálnych výsledkov je dôležité použiť správny brúsny kotúč pre konkrétny materiál vrtáka. Brúsky Vertex VDG sú kompatibilné s CBN aj diamantovými kotúčmi.

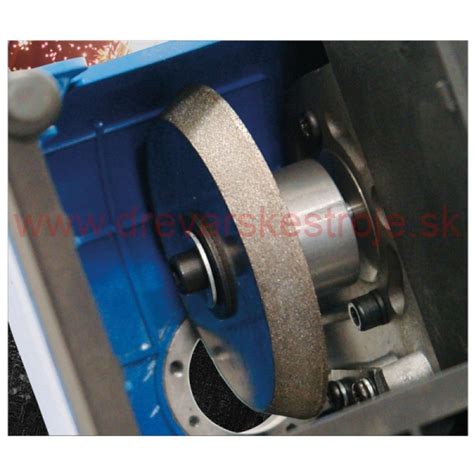

CBN kotúče pre HSS a Cobalt vrtáky
CBN (kubický nitrid bóru) kotúče sú ideálne na brúsenie vrtákov z rýchlorezných ocelí (HSS) a Cobaltu, ktoré sú bežné v kovospracujúcom priemysle. Ponúkajú vysokú životnosť a efektívne brúsenie bez prehrievania materiálu.
- CBN brúsny kotúč 106mm: Brúsny priemer: 106mm, Upínací otvor: 15,7mm (1/2 "). Materiál brusiva: CBN.
- CBN brúsny kotúč 80mm: Brúsny priemer: 78mm, Max. priemer kotúča: 80mm, Šírka kotúča: 11mm, Upínací otvor: 12,5mm (1/2 "). Materiál brusiva: CBN.

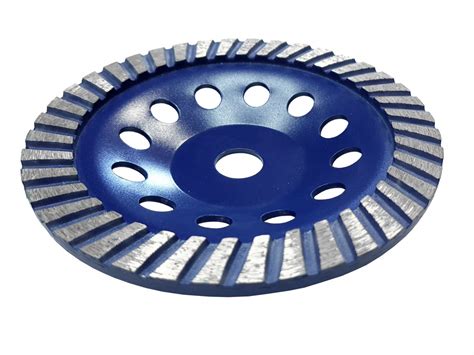

Diamantové kotúče pre tvrdokovové vrtáky
Pre brúsenie tvrdokovových (TK / SK) vrtákov sú nevyhnutné diamantové brúsne kotúče. Diamant ako najtvrdší známy materiál zabezpečuje efektívne a precízne brúsenie extrémne tvrdých materiálov.
- Diamantový brúsny kotúč 106mm: Brúsny priemer: 106mm, Upínací otvor: 15,7mm. Materiál brusiva: diamant.
- Diamantový brúsny kotúč 80mm: Brúsny priemer: 78mm, Max. priemer kotúča: 80mm, Šírka kotúča: 11mm, Upínací otvor: 12,5mm (1/2 "). Materiál brusiva: diamant.
Možnosti rozšírenia a kompatibility
Používatelia často hľadajú možnosti, ako rozšíriť funkcionalitu svojich brúsok alebo overiť kompatibilitu príslušenstva. Pre model VDG 13A je k dispozícii rozširujúca sada, ktorá umožňuje brúsiť vrtáky až do priemeru 16 mm, čo zvyšuje jej univerzálnosť. Pri nákupe príslušenstva, ako sú adaptéry na klieštiny alebo širšie brúsne kotúče pre väčšie priemery (napr. 20mm), je vždy dôležité overiť ich presnú kompatibilitu s konkrétnym modelom brúsky. Je tiež vhodné zistiť, či šírka brúsneho kotúča postačuje aj na väčšie priemery vrtákov, aby bolo zabezpečené optimálne a bezpečné brúsenie.
