Káblové žľaby sú kľúčovým prvkom pre efektívne a bezpečné vedenie káblov v rôznych typoch infraštruktúry. Systém robustných a efektívnych betónových káblových žľabov BG-FILCOTEN® connect eliminuje "káblový mix" a prináša spoľahlivé riešenie.
Výhody betónových káblových žľabov

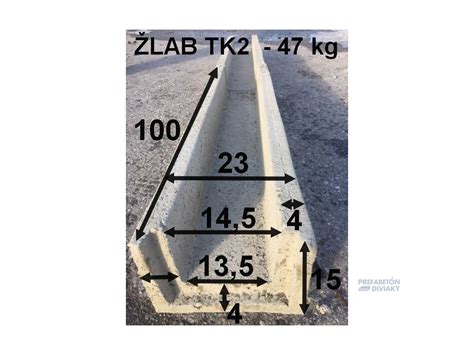

Káblové žľaby sú vyrobené z betónu triedy C 30/37. Použitie týchto betónových dielcov vám prinesie predovšetkým úsporu času pri výstavbe káblovej trasy. Pomocou perfektne do seba zapadajúcich dielcov odpadajú namáhavé debniace, betonárske práce a dopasovávacie práce.
Tento kompletný systém bol vyvinutý v spolupráci s rakúskymi železnicami. Ponúkame také dielce, ktoré spĺňajú všetky statické požiadavky. Vysoko precíznym spracovaním je tento systém bez medzier a zabezpečený proti posuvu. Opticky jednotný vzhľad je zaručený.
Na zabudovanie tohto uceleného systému boli vyvinuté špeciálne nástroje, ktorých vypožičanie alebo nákup vám zabezpečíme u dodávateľa. Po zabudovaní máte kedykoľvek prístup ku káblovej trase, čo je výhodné pri opravných prácach.
FILCOTEN® HPC: Vyšší stupeň betónu
FILCOTEN® HPC je označovaný ako klasický betón, len lepší. Vysokohodnotný betón FILCOTEN® HPC je vyšší stupeň betónu. Na dosiahnutie vynikajúcich technických a ekologických vlastností nie sú potrebné styrén, plastové vlákna ani polyméry. Optimálne hustá štruktúra betónu HPC umožňuje vyrábať ľahšie žľaby s vysokou stabilitou a nosnosťou ako pôvodné betónové žľaby.
Kľúčové výhody materiálu FILCOTEN® HPC
Výrobky z materiálu FILCOTEN® HPC prinášajú rad výhod, ktoré zaručujú ich dlhú životnosť a spoľahlivosť:
- Minimálna hmotnosť: FILCOTEN® HPC umožňuje výrobu odľahčených výrobkov, čo uľahčuje manipuláciu.
- Rýchle a jednoduché ukladanie: Tvarovo stále a robustné betónové stavebné prvky zaručujú jednoduchú inštaláciu.
- Maximálna pevnosť: Najvyššia stabilita a životnosť sú zabezpečené vysokou pevnosťou materiálu.
- Vysoká pevnosť v tlaku: Materiál presahuje požiadavky normy EN 1433.
- Odolnosť voči extrémnym teplotám a ultrafialovému žiareniu: Káblové žľaby sú odolné voči mrazu, posypovým soliam a UV žiareniu.
- Nehorľavý: Stavebný materiál je nehorľavý (trieda A1), vďaka čomu nehrozí riziko tvorby zdraviu škodlivého dymu.
- Perfektné uloženie v betónovom lôžku: Materiál má ideálny koeficient rozťažnosti, identický s obetonávkou.
- Vysoký odvodňovací výkon: Nízka nasiakavosť a hĺbka prieniku vody, spolu s hladkým povrchom žľabu, zaisťujú vysokú schopnosť odvádzania vody a najlepší samočistiaci efekt.
- Ekologický, trvalo udržateľný materiál: S overenou ekologickou bilanciou (LCA) a transparentným výrobným procesom podľa ISO 14040/14044 príp. TN EN 15804, je tento materiál perfektný pre trvalo udržateľné stavebné projekty.
Trvalá udržateľnosť a ochrana životného prostredia
Keď je ochrana životného prostredia súčasťou DNA... Trvalá udržateľnosť je jednou z najdôležitejších súčastí našej firemnej kultúry. O trvalej udržateľnosti hovoria mnohí. Rozhodujúcou otázkou však je, koľko ochrany životného prostredia sa skutočne skrýva za zelenou fasádou.
Ekologické výrobné procesy
Výrobné procesy sú navrhnuté tak, aby šetrili životné prostredie a prírodné zdroje:
- Až o 70 % menej štrku
- Až o 55 % menej cementu
- Až o 51 % menej vody
Tento materiál je 100 % recyklovateľný a certifikovaný (Trieda kvality U-A).
Čistá energia pre čisté produkty
Výroba prebieha so 100 % energiou z obnoviteľných zdrojov, pričom 17,56 % pochádza z vlastnej fotovoltiky a nepoužívajú sa fosílne palivá.
Certifikácia a stavebná biológia
Produkt je certifikovaný pre trvalú udržateľnosť a bez obsahu škodlivých látok. Zahŕňa certifikovaný ekologický a energetický manažment podľa normy ISO 14001 príp. 50001 v rakúskom závode v Oberwangu. Materiál je tiež certifikovaný ako stavebný biologický materiál, ktorý spĺňa prísne kritériá Inštitútu pre stavebnú biológiu (IBR) v Rosenheime, ktoré sa týkajú ťažkých kovov, VOC, biocídov a rádioaktivity, a je bez obsahu styrolu¹. Produkt je certifikovaný ³⁾ podľa KIWA BRL 5070.
Nasledujúca tabuľka sumarizuje úspory surovín pri výrobe:
| Surovina | Úspora |
|---|---|
| Štrk | Až o 70 % menej |
| Cement | Až o 55 % menej |
| Voda | Až o 51 % menej |
Environmentálne vyhlásenia o produkte (EPD) pre vaše plánovanie
EPD sú vašou pomôckou pri plánovaní. Aby ste mohli spoľahlivo zohľadniť vplyv produktu na životné prostredie vo svojom plánovaní ešte pred začiatkom výstavby, ponúkame vám na stiahnutie EPD na našej webovej stránke. Vďaka modulárnej štruktúre produktu je možných množstvo konfigurácií.
Poskytnuté dokumenty predstavujú usmernenia týkajúce sa environmentálnych vývojových dokumentov (EPD), ktoré poslúžia ako pevný základ pre vaše včasné plánovanie. Pre váš konkrétny projekt vieme na požiadanie vytvoriť vyhlásenie EPD špecifické pre daný projekt, ktoré presne zodpovedá zloženiu vami zvoleného produktu. Neváhajte nás o tom priamo kontaktovať.
Všestranné použitie káblových žľabov
Prvky káblových žľabov slúžia na prevádzkovo bezpečné zhotovenie moderných podzemných káblových sietí s prípojkami, uzlami a križovaniami. Tieto prvky káblových žľabov sú vhodné tak pri budovaní podzemných kanálových systémov pre účely prenosu správ a signálov s nízkonaväťovým vedením, ako i na vysokonapäťové prepojenia (maximálne do 1 kV), a to v rámci obytných zón i mimo nich.
Používajú sa v oblasti železničných staníc, pozdĺž dráhy, na napojenie všetkých elektrických zariadení, na zásobovanie energiou a signálom ako aj telekomunikačných vedení, na staniciach metra, resp. na iných podobných miestach. Používajú sa ako pracovné šachty pri ťahaní káblov alebo rúr a pri ich križovaní. V týchto sa realizujú aj predĺženia káblov. Slúžia tiež na vyrovnanie výškových rozdielov, napríklad pri križovaní koľají.
Systémové komponenty a špeciálne prvky
Hlavný prvok tvorí káblový žľab. Rozdeľovacie prvky slúžia na rozdelenie vnútorného priestoru vyľahčeného žľabového prvku. Pomocou rozdeľovacích prvkov je možné zabezpečiť oddelené osadenie rôznych vedení. Prvok sa upevňuje do drážok na spodku vyľahčeného prvku. Železobetónové zákrytové dosky slúžia na prekrytie žľabov. Ozuby na okraji dosky zabraňujú jej posunutiu po osadení na žľab.
Inovatívny uzáver fiX a BIM dáta
Systém zahŕňa jednoducho bezpečný 4-bodový uzáver fiX. Nový uzáver „fiX“ umožňuje zaistenie krytu štvorbodovým rýchlouzáverom v žľabe. Využívajte spolu s nami výhody BIM. Naše žľaby, kryty a príslušenstvo poskytujeme formou údajov BIM vo formáte Revit alebo Open Source.
Získanie cenovej ponuky a technickej dokumentácie
Cenové ponuky na žľaby spracovávame len na základe konkrétneho dopytu zákazníka, pričom nesmie chýbať riadna projektová dokumentácia a špecifické požiadavky. Technické výkresy jednotlivých prevedení žľabov vieme poskytnúť po vyšpecifikovaní konkrétnych technických údajov.
