Zábradlia sú kľúčovým bezpečnostným prvkom na balkónoch, terasách, schodiskách a v priemyselných budovách. Správny výber kotviaceho materiálu je rozhodujúci pre životnosť a bezpečnosť zábradlia. Výber správnej metódy kotvenia závisí od typu podkladu, materiálu zábradlia a jeho zaťaženia. Pri celkovom dizajne a vizuálnej stránke veľmi záleží od spôsobu uchytenia, ktorý si môžete, vzhľadom na pripravenosť priestoru, dovoliť. Zábradlie musí v prvom rade spĺňať bezpečnostné normy.
Medzi štandardné spôsoby upevnenia zábradlia patrí kotvenie do betónového podkladu, používané pri balkónoch, lodžiách a schodiskách. V prípade zábradlí inštalovaných na oceľových konštrukciách je dôležité použiť vhodné skrutky. Pri montáži na drevené podklady (napríklad drevené terasy alebo schodiská) je dôležité použiť vhodné skrutky alebo svorníky s dostatočnou dĺžkou a pevnosťou. Pre špecifické situácie sa však často využíva bočné kotvenie do steny.

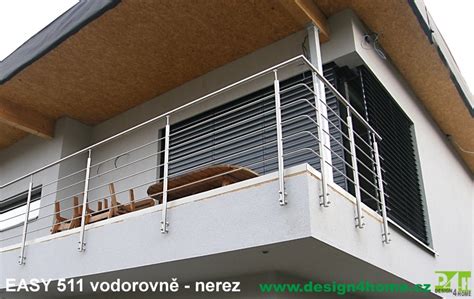

Bočné kotvenie zábradlia: Kedy a prečo?
Bočné kotvenie zábradlia predstavuje flexibilné a robustné riešenie pre mnohé stavebné scenáre.
Používa sa pri bočnom kotvení - hlavne pri domoch kde je potrebné dostať sa s kotvením napríklad až za zateplenie domu - do pevného podkladu steny (ktorý je schopný preniesť zaťaženie zábradlia). Tento typ bočného kotvenia sa taktiež môže použiť pri kotvení do nezateplenej steny, kde nie je možné použiť komponent bočného kotvenia stĺpiku AK-5031U z dôvodu že pre tento komponent (AK-5031U) je pevne daný bočný odstup stĺpika od steny 25mm - napríklad ak oplechovanie balkónu presahuje čelo balkónu o viac ako 25mm.
Metódy a komponenty pre bočné kotvenie
Detailný postup kotvenia stĺpika pomocou chemickej kotvy
Jednou z vysokopevnostných metód bočného kotvenia do steny je použitie chemickej kotvy, ktorá zahŕňa vyvŕtanie otvoru, jeho vyplnenie špeciálnou chemickou maltou a vloženie závitovej tyče alebo skrutky. Pre závitovú tyč je potrebné vyvŕtať do pevnej nosnej steny dieru Ø12mm o hĺbke 100-150mm a následne do vyvŕtaných dier ukotviť vodorovne závitovú tyč pomocou chemickej kotvy.
- Vyplnenie diery chemickou kotvou.
- Vloženie závitovej tyče.
- Ustavenie závitovej tyče do vodorovnej polohy pomocou vodováhy.
- Následné vytvrdnutie chemickej kotvy (podľa návodu na použitie chemickej kotvy).
Ďalším krokom je vyvŕtanie otvoru Ø10mm cez celý prierez stĺpika (cez tento otvor sa potom prevlečie závitová tyč).
Špecifikácia nerezových kotviacich prírub pre bočné kotvenie
Pre bočné kotvenie zábradlia do steny sa využívajú rôzne typy nerezových kotviacich prírub. Tieto komponenty sú navrhnuté tak, aby zabezpečili pevnú a spoľahlivú montáž stĺpikov alebo madiel zábradlia. Spravidla sú vyrobené z kvalitnej nerezovej ocele s precíznou povrchovou úpravou.
| Kód produktu | Popis |
|---|---|
| 54180-240-42 | Nerezová kotviaca príruba pre rúrku pr. |
| 50011-240 | Nerezová kotviaca príruba pre rúrku pr. |
| 50110-240 | Nerezová kotviaca príruba pre rúrku pr. |
| 54181-240-34 | Nerezová kotviaca príruba pre rúrku pr. 33,7 mm, bočná, na rúrku pr. |
| 54180-240-34 | Nerezová kotviaca príruba pre rúrku pr. |
| 54182-240-40 | Nerezová kotviaca príruba pre jekl pr. |
| Feldmann 54155-240 | Nerezová kotviaca príruba s gumovým tesnením, pre rúrku pr. |
Spoločné vlastnosti týchto komponentov často zahŕňajú:
- Materiál: ocel nerezová
- Povrchová úprava: mat / brus K240
- Trieda ocele: AISI 304 (A2)
- Tvar profilu: O (pre rúrky)
- Typ kotvenia: bočné (madlo)
Inštalácia nástenného zábradlia pre začiatočníkov!
Sklenené zábradlia: Dizajn a bočné kotvenie
Kotvenie skleneného zábradlia rozhoduje o tom, ako budete sklenené zábradlie vnímať, ako bude v priestore na vás pôsobiť. Umožňuje vytvárať prvý dojem, dotyk elegancie a štýlu. Sklenené balustrády vyzerajú rovnako dobre v domácnostiach, komerčných nákupných centrách, administratívnych budovách alebo na verejných priestranstvách. Hodia sa do tradičných aj moderných priestorov. Pre tmavé a celkom uzavreté vnútorné priestory, ako sú schodiská, sklenené zábradlie pomôže otvoriť a presvetliť priestor s dostatkom svetla. Sklenené balustrády vyrábame z vrstveného tvrdeného skla, ktoré je pevné a dokonale bezpečné. Kotvenie bočné obsahuje kotviacu platňu s 2ks bodových držiakov skla A/0747-000. Tieto bodové držiaky skla umožňujú pevné upevnenie sklenenej výplne a zároveň minimalizujú vizuálne rušenie, pretože sú umiestnené len na okrajoch skla.
Možnosti bočného kotvenia sklenených zábradlí
Pri celkovom dizajne a vizuálnej stránke, veľmi záleží od spôsobu uchytenia, ktorý si môžete, vzhľadom na pripravenosť priestoru, dovoliť.
1. Uchytenie na terčoch
Sklenené zábradlie s uchytením na terčoch je najbežnejší typ skleného zábradlia. Má širokú paletu možností použitia. Z viacerých ohľadov ide o ekonomickú verziu. Sklenené zábradlie na terčoch môžete umiestniť do interiéru domácnosti i firmy, k vstupnému schodisku, či na balkón alebo na presklenie terasy. Zábradlie na terčoch je možné kotviť okrem betónu aj do dreva, či do oceľovej konštrukcie. Bodové úchyty musia udržať váhu celého zábradlia, preto volíme väčší počet terčov, ktoré sú rovnomerne rozmiestnené, aby rozložili váhu zábradlia a zabezpečili jeho pevnosť automaticky rozložiť po zvyšok konštrukcie. Preto minimálna výška betónovej dosky pre uchytenie terčov, najčastejšie cez chemickú kotvu, je 250 mm. Bodové kotvenie môže vyzerať aj ako zapustené. Platí najmä pre schodiskové zábradlie s uchytením skleneného zábradlia zboku do schodníc. Pomocou bodových úchytov, s použitím vrchnej krytky vo farbe stupňov schodiska, docielime efekt zapusteného zábradlia.

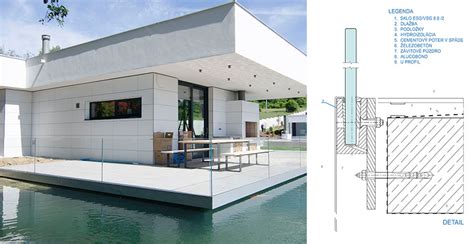

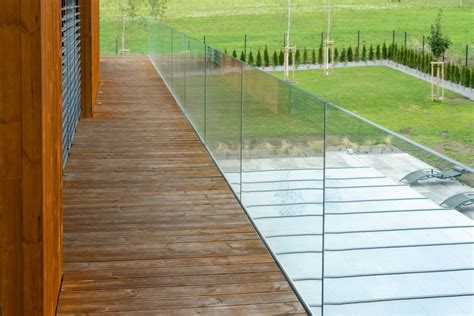

2. Bočné kotvenie do profilu
Sklenené zábradlie s bočným kotvením do profilu umožňuje vytvorenie čistého spojenia medzi sklenenou zábradlí a priľahlou podlahou alebo obkladom. Používame nerezové profily. Eliminujeme nutnosť vŕtania dier pre bočné úchyty, aby samonosné zábradlie pevne držalo na mieste. Môžete sa o sklenené zábradlie spokojne oprieť. Ak by vám pri opieraní nevyhovoval priamy dotyk so sklom, vo vrchnej časti môže pribudnúť madlo na zábradlie. Pre bezrámové zábradlie na terasu môžu byť sklenené panely uchytené na mieste aj konštrukčne náročnejším spôsobe, aby sme zabezpečilo napríklad aj odvodnenie terasy. Kovový profil je vloženým z bočnej časti podlahy. Táto voľba vyžaduje skoršiu prípravu v rannej fáze výstavby alebo rekonštrukcie a o niečo viac času a zručností. Na druhej strane, kotvenie skla do profilu vám prinesie odmenu nerušeným výhľadom, cez ktorú môžete obdivovať okolie. Najmä na terase. Prémiový systém kotvenia s uchytením zábradlia zboku. Vhodný pre špeciálne typy kotvenia, kde sa počíta s minimalizmom. Celý kotviaci profil môže byť zároveň prekrytý. Vhodné pre interiér aj pre exteriér. Vhodné kotvenie do betónu, do železa, do dreva. Bočné kotvenie do profilu nie je automaticky možné všade, preto pre nájdenie optimálneho riešenia vám odporúčame vopred s nami skonzultovať vaše predstavy. Najmä z dôvodu množstva faktorov vplývajúcich na vhodnosť použitia tohto spôsobu uchytenia skleného zábradlia.

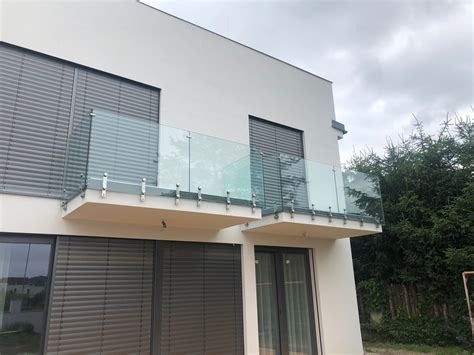

3. Kotvy na zábradlie (Spigoty)
Sklenené zábradlie s uchytením na kotvách na zábradlie bezpečne držia sklo na svojom mieste a bránia mu v posúvaní, pohybe alebo kolísaní. Nožičky nemusia byť objemné. Môžete si zvoliť tenký a nenápadný dizajn vyrobený z nehrdzavejúcej ocele. Výhodu majú aj vtedy, keď riešite plynulé odvodnenie terasy. Kľúčovou vecou, na ktorú treba pamätať pri navrhovaní zábradlia na kotvách je rozloženie hmotnosti a dostatočný počet nožičiek. Často je doplnené o nerezové madlo na zábradlie, ktoré poskytuje komfort pri opieraní sa. Nerezové nožičky na zábradlie, známe aj ako spigoty, sú alternatíva k uchyteniu cez terčový systém. Kotvy na zábradlie sú vhodnejšie tam, kde je výška betónovej dosky pre uchytenie je nižšia ako 150 mm. Sú rovnako vhodné pre použitie v interiéri aj v exteriéri. Dajú sa kotviť do dreva, do betónu, aj do oceľovej konštrukcie. Najčastejšie sa kotvy, spigoty kotvia do podlahy zhora, ako v tomto prípade terasy rodinného domu pri Banskej Bystrici.

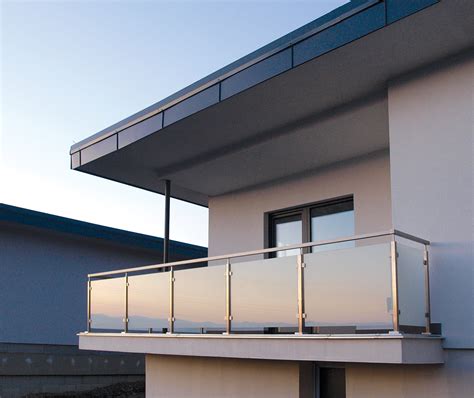

Nerezové zábradlie s bočnými úchytmi
Antikorové zábradlia so sklenenými výplňami sú bez ohľadu na extrémy počasia alebo frekvenciu používania vhodnou možnosťou. Na rozdiel od bezrámového zábradlia obsahuje viac zložitejšiu konštrukciu, ktorá však bude pevne držať na mieste. Vďaka tomu je populárnou voľbou pre použitie na vonkajších balkónoch a na schodiskách s vysokou premávkou, ako napríklad v administratívnych budovách s množstvom kancelárií. Sklo býva vsadené medzi stĺpiky cez úchyty po bokoch konštrukcie zábradlia. Ľahko sa uchopí a pri kombinácií nereze a skla, ľuďom umožňuje cítiť sa bezpečne.
Alternatívne metódy kotvenia zábradlia

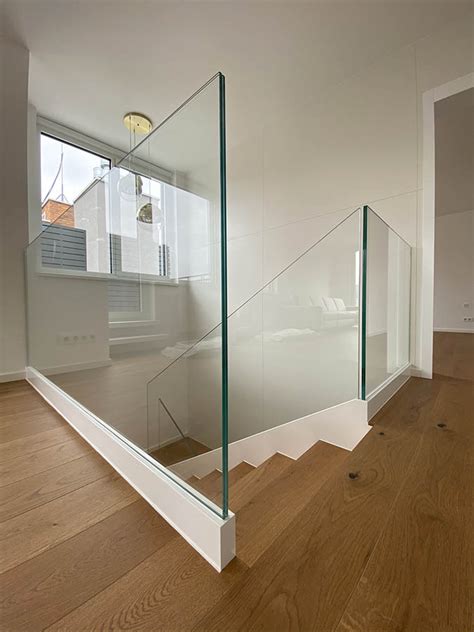

Spodné kotvenie do profilu
Špeciálne prispôsobené U profily vám umožňujú nainštalovať balustrádu priamo na hranu betónového povrchu, aby ste optimálne využili priestor. Výsledkom je hladšie spojenie medzi zábradlím a priľahlými podlahami alebo obkladmi. Kotviaci systém so spodným kotvením patrí k prémiovým spôsobom uchytenia zábradlia. Vhodný pre špeciálne typy kotvenia, kde sa počíta s minimalizmom. Kotviaca lišta môže byť zároveň prekrytá. Vhodné pre interiér aj pre exteriér. Vhodné kotvenie prevažne do betónovej a do železnej konštrukcie. Pri tomto type uchytenia zábradlia zo skla, nie je vhodné kotvenie do dreva. Dôležitá je vzdialenosť od okraja dosky.
Spodné kotvenie so zapustením do podlahy
Prémiovou možnosťou skleneného zábradlia, ktoré je extrémne pevné a bezpečné, je umiestniť kotviaci profil zábradlia pod podlahu alebo obloženie. Keď chcete dosiahnuť dokonale čisté spojenie medzi sklom zábradlia a okolitou podlahou alebo obkladom, kde nie je viditeľný kotviaci prvok. Úžasne s týmto riešením vyniknú verejné priestory, ako sú štadióny, letiská a nákupné centrá. Prémiový systém kotvenia so zapustením do spodu. Vhodný pre špeciálne typy kotvenia, kde sa počíta s minimalizmom. Kotviaci profil môže byť zároveň prekrytý. Vhodné pre interiér aj pre exteriér. Vhodné kotvenie do betónu, do železa. Nie je vhodné kotvenie do dreva.
Bonus: Oceľové zábradlie s nerezovou sieťou
Nerezová lanková sieť je našou novinkou, ktorá plní funkciu interiérového zábradlia s výnimočným dizajnom. Nerezová sieť je istá náhrada skla, najmä pri inštalácii v interiéri. Zabezpečí priehľadnosť a so zariadením v industriálnom štýle pekne dotvára celkový efekt priestoru. Páčia sa vám presvetlené a prevzdušnené priestory?
