Komplexný sprievodca bočným kotvením hranolov a drevených konštrukcií

Pri realizácii drevených konštrukcií, či už ide o pergolu, altánok, prístrešok na auto, terasu, alebo dokonca časť krovu, je správne a bezpečné spájanie drevených prvkov absolútne kľúčové. Práve tu vstupujú do hry rôzne typy kovových spojovacích prvkov, ako sú trámové papuče, strmene na trámy a trámové pätky. Tieto komponenty, súhrnne označované aj ako kovanie na drevo, zabezpečujú nielen stabilitu a nosnosť konštrukcie, ale aj jej dlhú životnosť. V tomto komplexnom článku si detailne rozoberieme jednotlivé typy, ich špecifiká, použitie, výhody, nevýhody a poradíme vám, ako si vybrať ten správny prvok pre váš projekt.

Kovanie na drevo a jeho význam

Kovanie na drevo predstavuje širokú škálu kovových prvkov navrhnutých na spájanie, upevňovanie a vystužovanie drevených konštrukčných dielcov. Zahŕňa rôzne uholníky s prelisom, spojovacie platničky, zavetrovacie pásy, a predovšetkým prvky, ktorým sa budeme venovať v tomto článku - trámové papuče, strmene a pätky. Presnosť a jednoduchosť montáže sú kľúčové, pričom mnohé typy kovania sú navrhnuté tak, aby zjednodušili a zrýchlili montáž, často aj pre menej skúsených staviteľov.

Trámové papuče - pevné spojenie trámov

Trámová papuča, často familiárne nazývaná "trámovka", je jedným z najčastejšie používaných typov kovania na drevo. Slúži na pripojenie vedľajšieho (sekundárneho) trámu k hlavnému (nosnému) trámu, stĺpu alebo stene. Umožňuje vytvoriť pevný a spoľahlivý pravouhlý spoj. Trámová papuča je zvyčajne kovový prvok v tvare písmena "U" alebo komplexnejšie tvarovaný, s prelismi a otvormi pre upevňovacie prostriedky (klince, skrutky, svorníky).

Typy trámových papúč

Existuje viacero typov trámových papúč, ktoré sa líšia tvarom, veľkosťou, spôsobom uchytenia a nosnosťou:

• Jednodielne trámové papuče: Sú vyrobené z jedného kusu ohýbaného plechu.
• Dvojdielne trámové papuče (delené): Skladajú sa z dvoch oddelených častí (ľavej a pravej), čo umožňuje variabilitu pri montáži, napríklad pri atypických uhloch alebo keď je potrebné spoj dodatočne upraviť.
• Trámové papuče s vonkajšími prírubami (krídelkami): Príruby sú ohnuté smerom von od pripájaného trámu. Montáž je jednoduchšia, no papuča je viditeľná.
• Trámové papuče s vnútornými prírubami (krídelkami), uzavreté: Príruby sú ohnuté smerom dovnútra, k pripájanému trámu. Esteticky čistejšie riešenie, spoj je menej viditeľný, no montáž môže byť o niečo náročnejšia.
• Nastaviteľné trámové papuče: Umožňujú určitú mieru flexibility v šírke alebo uhle pripojenia.
• Zosilnené trámové papuče: Určené pre prenos vysokých zaťažení, vyrobené z hrubšieho materiálu s väčším počtom otvorov pre spojovací materiál.
• Špeciálne typy: Napríklad papuče pre I-nosníky, papuče pre šikmé pripojenie, papuče s variabilným uhlom.

Materiálom je najčastejšie pozinkovaná oceľ, ktorá poskytuje ochranu proti korózii. Pri výbere je dôležité zohľadniť očakávané zaťaženie, pretože každá papuča má deklarovanú nosnosť. Materiál a povrchová úprava závisia od prostredia (interiér, exteriér, agresívne prostredie). Vždy si preštudujte technický list produktu, kde nájdete presné údaje o nosnosti a odporúčanom type a počte spojovacích prvkov.

(Upozornenie: Toto je ilustračná tabuľka. Presné hodnoty vždy overte v technickej dokumentácii konkrétneho výrobcu a produktu.)

Strmene na trámy - variabilné spojenia

Pojem strmeň na trámy sa niekedy používa zameniteľne s trámovou papučou, avšak častejšie označuje špecifické typy kovania, ktoré môžu mať odlišnú konštrukciu alebo primárne použitie. Strmene môžu byť navrhnuté pre rôzne typy spojov, nielen pre kolmé napojenie trámu na trám, ale aj pre uchytenie trámov k iným konštrukciám, prípadne pre spájanie drevených prvkov pod inými uhlami, alebo ako súčasť kotvenia stĺpov (vtedy sa blížia k pätkám). Strmene často ponúkajú väčšiu variabilitu tvarov.

Typy strmeňov

• Strmene pre spájanie drevo-drevo: Tu sa môžu prelínať s funkciou trámových papúč, no môžu byť konštruované pre väčšie zaťaženia alebo pre neštandardné pripojenia.
• Strmene s tŕňom na zabetónovanie: Tieto slúžia na ukotvenie vertikálnych drevených stĺpov do betónového základu, pričom tŕň zabezpečuje pevné spojenie a strmeň samotný drží drevený prvok.
• Univerzálne strmene: S otvormi umožňujúcimi rôzne spôsoby montáže a pripojenia.

(Upozornenie: Toto je ilustračná tabuľka. Presné hodnoty vždy overte v technickej dokumentácii konkrétneho výrobcu a produktu.)

Trámové pätky (Kotviace pätky stĺpa) - základ pre stabilitu

Trámová pätka, častejšie označovaná ako kotviaca pätka alebo pätka stĺpa, je kľúčovým prvkom pre ukotvenie zvislých drevených prvkov (stĺpov, hranolov) k základu, najčastejšie betónovému. Jej hlavnou úlohou je nielen preniesť zaťaženie z dreveného stĺpa do základu, ale aj ochrániť drevo pred zemnou vlhkosťou a hnilobou tým, že ho odizoluje od priameho kontaktu s podkladom. Pre každý váš projekt drevodomu, terasy a pergoly potrebujete kvalitné kotviace pätky. Staviate altánok, rekonštruujete drevostavbu? Určite vám nesmú chýbať kotviace pätky, ktoré sa vyrábajú v rôznych rozmeroch, typoch ako aj prevedeniach.

Typy trámových pätiek

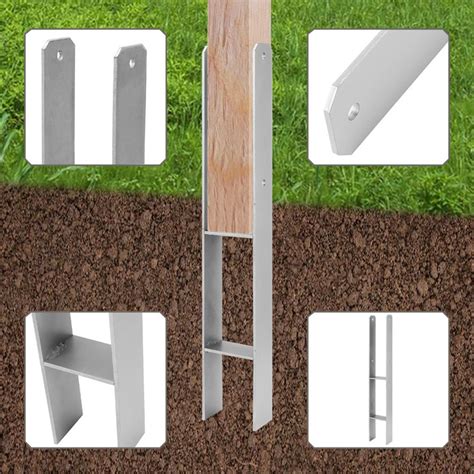

V ponuke nájdete s pevnou doskou, s voľnou doskou, s prelisom, úzke bez prelisu, ako aj U profil s prelisom, ktorý je určený na upevnenie ľubovoľnej drevenej konštrukcie k podložiu. Vďaka prelisu nie je kotvený drevený prvok v priamom kontakte s podložím, čo pozitívne ovplyvňuje životnosť dreva. Medzi hlavné typy patria:

• Pätky s tŕňom na zabetónovanie: Tŕň sa zabetónuje do čerstvého betónu, čím sa vytvorí veľmi pevný spoj.
• Nastaviteľné pätky: Umožňujú dodatočné výškové nastavenie stĺpa po montáži, čo je výhodné pri nerovnom podklade.
• U-pätky: Vrchná časť má tvar písmena U, do ktorého sa vkladá drevený stĺp.
• L-pätky: Vhodné pre rohové stĺpy alebo tam, kde nie je možné použiť U-profil.
• Skryté pätky: Navrhnuté tak, aby po montáži neboli viditeľné, čo zlepšuje estetiku.
• Pätky pre guľatinu: Špeciálne tvarované pre uchytenie stĺpov z guľatiny.

Materiál je prevažne žiarovo pozinkovaná oceľ pre vysokú odolnosť voči korózii. Pri pätkách na priskrutkovanie je potrebné zabezpečiť kvalitné kotvenie do podkladu. Požiadavka na nastaviteľnosť je dôležitá, ak potrebujete možnosť výškovej korekcie. Estetické požiadavky rozhodujú medzi viditeľnou a skrytou pätkou.

(Upozornenie: Toto je ilustračná tabuľka. Presné hodnoty vždy overte v technickej dokumentácii konkrétneho výrobcu a produktu.)

Porovnanie trámových papúč, strmeňov a pätiek

Aj keď majú tieto prvky spoločný cieľ - bezpečné spojenie drevených prvkov - líšia sa v ich primárnom použití a funkcionalite.

Kedy čo použiť?

1. Trámovú papuču použijete vždy, keď potrebujete pripojiť vodorovný alebo šikmý trám k inému nosnému prvku (trám, stĺp, stena) a vytvoriť tak pevný, najčastejšie pravouhlý spoj.
2. Strmeň na trámy / Špeciálnu spojku prichádza do úvahy pri potrebe riešiť atypické spoje, pripojenia pod inými uhlami alebo pre väčšie zaťaženia.
3. Trámovú pätku (pätku stĺpa) nevyhnutne potrebujete na ukotvenie akéhokoľvek zvislého dreveného stĺpa k betónovému základu (alebo priamo do zeme pomocou zemných skrutiek).

Materiál a povrchová úprava kovania

Väčšina bežne dostupného kovania na drevo, vrátane trámových papúč, strmeňov a pätiek, je vyrobená z ocele s povrchovou úpravou proti korózii. Správny výber povrchovej úpravy je kľúčový pre životnosť konštrukcie, obzvlášť v exteriéri.

• Galvanické pozinkovanie: Poskytuje základnú ochranu proti korózii, vhodnú pre použitie v interiéri alebo v exteriéri pod strechou (triedy použitia 1 a 2 podľa Eurokódu 5). Hrúbka vrstvy zinku je menšia.
• Žiarové pozinkovanie: Vytvára podstatne hrubšiu a odolnejšiu vrstvu zinku, ktorá dobre chráni proti korózii aj v náročnejších vonkajších podmienkach (trieda použitia 3). Je to preferovaná úprava pre väčšinu vonkajších konštrukcií, ako sú pergoly, prístrešky, ploty.
• Nerezová oceľ (Stainless steel): Poskytuje najvyššiu mieru ochrany proti korózii, vhodná do veľmi agresívneho prostredia (blízkosť mora, chemické prevádzky) alebo tam, kde sú vysoké estetické nároky a požiadavka na minimálnu údržbu. Je však výrazne drahšia.
• Povlakovanie (napr. práškové lakovanie, KTL): Niekedy sa používa ako dodatočná ochrana alebo pre farebné zjednotenie, často na galvanicky pozinkovanom podklade.

Životnosť kovania priamo závisí od kvality materiálu, hrúbky ochrannej vrstvy a podmienok, ktorým je vystavené. Pre dlhú životnosť drevostavby je investícia do kvalitného kovania s adekvátnou protikoróznou ochranou nevyhnutná.

Dôležité aspekty pri výbere a montáži

Správny výber kovania na drevo je rozhodujúci pre bezpečnosť, stabilitu a životnosť celej konštrukcie. Pri výbere a montáži by ste mali zvážiť nasledovné:

• Statické požiadavky: Aké sily bude spoj prenášať (tlak, ťah, šmyk, ohyb)?
• Spojovacie prvky: Vždy používajte typ a počet spojovacích prvkov odporúčaný výrobcom kovania. Pre trámové papuče sa často používajú špeciálne kotevné klince ANCHOR alebo tesárske skrutky s čiastočným závitom WKLC. Otvory v kovaní sú navrhnuté pre konkrétne priemery.
• Estetika: Má byť spoj viditeľný alebo skrytý? Niektoré typy papúč a pätiek sú navrhnuté pre minimálnu viditeľnosť.
• Certifikácia: Používajte kovanie, ktoré spĺňa príslušné technické normy a má potrebné certifikáty (napr. ETA - Európske technické osvedčenie).
• Správna montáž: Je rovnako dôležitá ako výber kvalitného prvku.
  • Pri pätkách na zabetónovanie: Zabezpečte presné umiestnenie pätky pred zaliatím betónom a jej stabilitu počas tuhnutia betónu.
  • Ochrana proti korózii: Pri montáži nepoškoďte ochrannú vrstvu kovania. Ak dôjde k poškodeniu (napr. poškriabaniu), opravte ho vhodným prostriedkom.

Špecifické bočné kotvenie - plachty na altánok

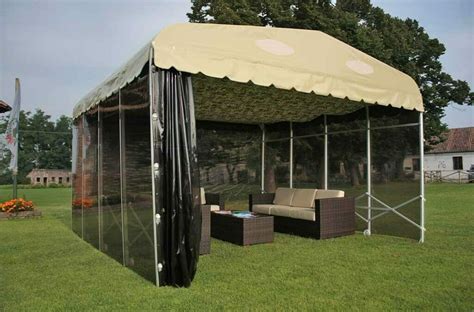

Kotvenie sa netýka len nosných drevených prvkov, ale aj sekundárnych komponentov, ako sú plachty na altánok. Napríklad pri plachte na altánok Typ SPV4, ktorá je určená pre konštrukcie, z ktorých vytŕčajú krokvy (hranoly), je potrebné urobiť špeciálne výrezy. Na bočných stranách sú vytŕčajúce hranoly, kvôli ktorým sú na plachte potrebné urobiť výrezy. V konfiguráte máte možnosť napísať veľkosť týchto výrezov (vytŕčajúcich hranolov) ako šírku x výšku. Ak sa vytŕčajúce hranoly nachádzajú na inom mieste ako je znázornené na obrázku, zapíšte ich rozmer a informáciu o umiestnení nám uveďte do poznámky. Plachta bude vyhotovená z dvoch kusov: z bočnej steny a štítovej (trojuholníkovej plachty).

Plachty sa montujú z vonkajšej strany altánku, preto musí byť aj zameranie vykonané z vonkajšej strany. Najdôležitejším krokom pre objednanie plachty je zameranie, postupujte podľa nákresu v produkte, dbajte na to aby ste nezamenili strany, výšku za šírku a opačne. Rozmery zadávajte presné, pridávky si už určíme my.

Možnosti kotvenia plachiet

Kotviť plachtu o konštrukciu môžete viacerými spôsobmi:

1. Pomocou krúžkov: Plachta bude pripevnená ku konštrukcii "na pevno". Tento systém je najlacnejší a môžete ho zvoliť na tých stranách altánku, ktoré nebudete často otvárať.
2. Gumené lano a plastové kotviace štuple: Plastové štuple našróbujete do konštrukcie medzi krúžky vo vzdialenosti min 5 cm od plachty a gumené lano zaháknete o plastový štupel. Takýmto spôsobom pripevníte plachtu a budete ju môcť v prípade potreby vyrolovať.
3. Turnikety: Ide o najpoužívanejší spôsob kotvenia. Turniket našróbujete do konštrukcie. Plachty sa dajú jednoducho rozopnúť a ručne vyrolovať. Na uchytenie vyrolovanej plachty slúži remienok, ktorý je štandardnou súčasťou plachty.
4. Kotviace remienky: Náš najobľúbenejší spôsob vďaka ich dlhej životnosti. Z vrchnej strany plachty bude remienok, ktorý je súčasťou plachty a zo spodnej strany je strmeň, ktorý sa našróbuje do hranola.

Zapínanie plachiet je samostatné. Každú plachtu si budete môcť nezávisle od seba ručne vyrolovať. Dvere sa dajú opäť ručne vyrolovať a upevniť do remienku. Informáciu o umiestnení dverí nám uveďte do poľa Umiestnenie dverí, prípadne do poznámky. Štandardne zhotovujeme dvere v šírke 100 cm a vo výške 200 cm. Ak plánujete využívať altánok aj v zimnom období, odporúčame na dverovú časť použiť nepriehľadnú PVC fóliu a nie číru fóliu. Číra fólia v zime skrehne a pri manipulácii môže popraskať. Spodná strana plachty môže byť ukončená tunelom, do ktorého sa vkladá záťažová tyč, alebo krúžkami, prípadne turniketmi našróbovanými do hranola.

Kotvenie sklenenej výplne

Kotvenie bočné môže zahŕňať aj kotviacu platňu s 2ks bodových držiakov skla (napr. A/0747-000). Používa sa na upevnenie sklenenej výplne do rôznych konštrukcií, ako sú napríklad zábradlia, balustrády, dvere alebo steny. Tieto bodové držiaky skla umožňujú pevné upevnenie sklenenej výplne a zároveň minimalizujú vizuálne rušenie, pretože sú umiestnené len na okrajoch skla.

Často kladené otázky

1. Aký je rozdiel medzi trámovou papučou a trámovou pätkou?

   Trámová papuča primárne slúži na spojenie dvoch drevených prvkov, typicky vodorovného alebo šikmého trámu s nosným trámom alebo stenou. Trámová pätka (pätka stĺpa) slúži na ukotvenie zvislého dreveného stĺpa k základu.

2. Musím použiť všetky otvory na papuči/pätke?

   Áno, pre dosiahnutie deklarovanej nosnosti papuče je nevyhnutné použiť všetky predpísané otvory a vyplniť ich správnym typom a počtom spojovacích prvkov (klincov, skrutiek) podľa odporúčania výrobcu.

3. Aká povrchová úprava je najlepšia pre vonkajšie konštrukcie, ako sú pergoly?

   Pre vonkajšie konštrukcie, ako sú pergoly, je najvhodnejšia povrchová úprava žiarovým pozinkovaním. Poskytuje dlhodobú ochranu proti korózii. Pre extrémne podmienky alebo vysoké estetické nároky prichádza do úvahy nerezová oceľ, alebo čierne KTL lakovanie pre dizajnové riešenia.

4. Čo je to nosnosť trámovej papuče?

   Nosnosť trámovej papuče je hodnota udávajúca maximálne zaťaženie (zvyčajne v kilonewtonoch, kN), ktoré je spoj schopný bezpečne preniesť za predpokladu správnej montáže a použitia predpísaných spojovacích prvkov.

5. Kde nájdem kvalitné kovanie na drevo?

   Široký sortiment kvalitného a certifikovaného kovania na drevo, vrátane rôznych typov trámových papúč, strmeňov, pergolových spojok a pätiek, nájdete u špecializovaných predajcov.

6. Aké náradie potrebujem na montáž pätiek na zabetónovanie?

   Pri pätkách na zabetónovanie je potrebné náradie na prácu s betónom (miešačka, fúrik, lopata, vodováha).

7. Aká je minimálna hĺbka zabetónovania pätky?

   Minimálna hĺbka zabetónovania závisí od typu pätky, veľkosti tŕňa a očakávaného zaťaženia. Všeobecne platí, že čím väčšie zaťaženie a namáhanie, tým hlbšie musí byť tŕň zabetónovaný.
