Hydroizolačné fólie predstavujú kľúčový prvok v moderných stavebných konštrukciách, zabezpečujúci ochranu proti vode a vlhkosti. Ich správna montáž je nevyhnutná pre dlhodobú funkčnosť celého systému. Zatiaľ čo na vodorovných plochách sa fólie kladú voľne, na zvislých a šikmých plochách je nevyhnutné ich mechanické kotvenie k podkladu. Celé hydroizolačné súvrstvie sa skladá z podkladovej a separačnej textílie, samotného izolačného povlaku z fólie a ochrannej vrstvy. Pre vytvorenie kompletného izolačného systému sú okrem fólie potrebné aj doplnkové izolačné materiály ako fóliové tvarovky a tmely, a taktiež pomocné materiály vrátane podkladových, ochranných a separačných textílií, ako aj úchytných prvkov.

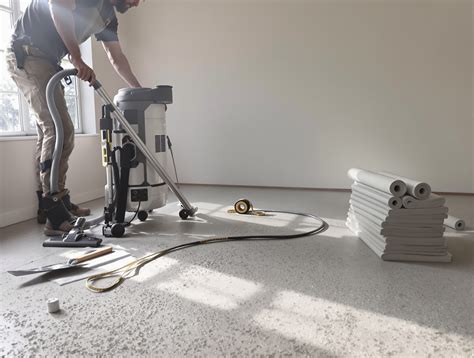

Príprava podkladu pre hydroizoláciu
Kvalita podkladu má zásadný vplyv na životnosť a spoľahlivosť hydroizolačného systému. Hydroizolačná vrstva sa kladie na rovný podklad zbavený mechanických nečistôt a ostrých výstupkov. Podklad môže na dvojmetrovej late vykazovať nerovnosť maximálne 20 mm. V ploche sa nedá akceptovať zvlnenie tam, kde vzdialenosť vrcholov dvoch vĺn je menšia ako 1 m. Betóny a omietky sa upravujú latou alebo dreveným hladidlom. V izoláciách proti zemnej vlhkosti môže podklad tvoriť štrkopiesková vrstva z hutneného kameniva. Podkladové a ochranné betónové mazaniny sa zhotovujú z betónu triedy C20/25. V podkladových betónoch sa má použiť kamenivo frakcie do 8 mm.
Kladenie hydroizolačnej fólie a textílií
Na pripravené podkladové vrstvy sa najprv položí podkladová a separačná textília. Tieto textilné vrstvy, tvoriace súčasť izolačného súvrstvia, sa na podklad kladú voľne s presahmi širokými minimálne 50 mm. Orientácia jednotlivých pásov textílie a ich presahov nerozhoduje, dôležité je iba, aby podklad celkom pokryla ochranná vrstva a pritom nehrozil posun. Na vodorovných plochách sa textília zásadne nekotví, len sa podľa potreby na okrajoch plôch provizórne priťaží proti vplyvom vetra. Na zvislých a šikmých plochách sa podkladová textília najprv dočasne mechanicky pripevní pri hornom okraji plochy, a to podľa okolností tak, že sa pribije cez dosku alebo prehne cez hranu muriva a zaťaží, potom sa riadne ukotví úchytnými prvkami fóliového izolačného povlaku.
Pásy izolačnej fólie sa na podkladovú a separačnú textilnú vrstvu rozbalia z balov so vzájomným presahom širokým minimálne 50 mm (bočné a čelné presahy) a podľa potreby sa ich dĺžka upraví odrezaním. Medzi susednými pásmi fólie musia byť čelné presahy vzájomne posunuté (tzv. kladenie na väzbu) aspoň o 100 mm. Orientácia fóliových pásov a ich presahov k stavbe a smeru pôsobenia vody nie je rozhodujúca, avšak pri zvislých izoláciách sa jednotlivé pásy fólie orientujú zvisle.
Metódy zvárania a kvalita spojov
Spoje hydroizolačných fólií sú kritickým miestom celého systému, preto sa zhotovujú výhradne teplovzdušnými zváracími prístrojmi. Zváranie fólií horúcim vzduchom spočíva v zahriatí spájaných povrchov do plastického stavu prúdom vzduchu vystupujúcim z hubice teplovzdušného zváracieho prístroja a v následnom stlačení spoja. Podľa postupu roztavovania hmoty sa teplovzdušný zvárací prístroj posúva v smere spoja a spájané okraje sa vzájomne stláčajú. Na spájanie presahov fólií sa zvyčajne používajú zváracie štrbinové dýzy široké 40 mm, zasunuté do spoja tak, aby okraj širokej štrbinovej dýzy presahoval o asi 3 až 4 mm cez okraj spoja a šírka homogénneho spoja bola minimálne 30 mm.
Teplovzdušné spájanie sa v detailoch a zväčša aj na vertikálnych plochách vykonáva ručnými teplovzdušnými zváracími prístrojmi, na horizontálnych plochách zváracími automatmi. V spodnej stavbe s tlakovou vodou sa hydroizolačná fólia odporúča zvárať dvojstopovými zvarmi so skúšobným kanálikom širokým asi 10 mm. V miestach, kde sa pre nedostupnosť dvojstopový zvar nedá vykonať strojovo, odporúča sa jednoduchý zvar realizovaný ručne preplátovať tak, aby sa vytvoril skúšobný kanálik.
Použitie tmelov
Na tmelenie ukončovacích líšt sa používa trvalo pružný polyuretánový tmel, ktorý zabezpečuje vodotesnosť a prispôsobuje sa pohybom konštrukcie, čím predchádza vzniku trhlín a prieniku vlhkosti.
Klimatické a prevádzkové podmienky pri montáži
Správne klimatické podmienky sú pre bezchybnú montáž hydroizolácie kľúčové. Izolácie z fólií sa zvyčajne realizujú pri teplotách okolitého vzduchu, no najmä podkladu rovnajúcich sa alebo vyšších ako +5 °C. Ak je chladno, odporúča sa izolačné fólie pred položením temperovať vo vyhriatych priestoroch. Pri daždi a snehu sa práce musia buď prerušiť, alebo sa musí zabezpečiť ochrana pracovného priestoru pred nepriaznivým počasím. V prípade, že teplota vzduchu klesne pod 0 °C, hydroizolačné práce sa musia zastaviť. Nesmú sa vykonávať ani stavebné práce, ktoré sa týkajú hydroizolačného povlaku - napríklad kladenie ochrannej betónovej mazaniny.
Teplota skúšanej hydroizolácie by pri vykonávaní skúšok hydroizolačných systémov z mäkčeného PVC nemala byť nižšia ako 0 °C. Ak sú teploty nižšie, v dôsledku zvýšenia tuhosti jednotlivých vrstiev sa veľmi predlžuje čas vysávania sektora aj skúšobných kanálikov. V priebehu pretlakových, prípadne vákuových skúšok fóliovej hydroizolácie nesmie teplota vzduchu a podkladu klesnúť pod 5 °C, respektíve 0 °C. Počas skúšky ihlou a iskrovej skúšky nesmie teplota vzduchu a podkladu klesnúť pod 0 °C. Teplotu podkladu a vzduchu možno zvyšovať vhodným konštrukčným riešením, napríklad zateplením alebo zastrešením.
Dôležité parametre pri montáži fóliových hydroizolácií
Pre správnu a efektívnu montáž fóliových hydroizolácií je dôležité dodržiavať stanovené technické parametre. Nižšie uvedená tabuľka sumarizuje kľúčové hodnoty a požiadavky.
| Prvok/Parametér | Hodnota/Popis |
|---|---|
| Trieda betónu (podklad/ochrana) | C20/25 |
| Frakcia kameniva (podklad) | do 8 mm |
| Presah podkladovej/separačnej textílie | min. 50 mm |
| Presah izolačnej fólie (bočný/čelný) | min. 50 mm |
| Posun čelných presahov fólie (na väzbu) | min. 100 mm |
| Šírka homogénneho zvaru (pri 40 mm dýze) | min. 30 mm |
| Šírka skúšobného kanálika (dvojstopový zvar) | cca 10 mm |
| Hrúbka ukončovacej lišty/kotviaceho pásika | 0,66 mm (pozinkovaný plech) |
| Rozstup nitov (kotviace pásiky) | cca 200 mm |
| Styčná škára kotviacich pásikov (dilatácia) | min. 3 mm |
| Min. teplota okolia (montáž fólií) | +5 °C |
| Min. teplota pre THF zváranie | +15 °C (za sucha) |
| Min. teplota podkladu (tlakové/vákuové skúšky) | 0 °C (+5 °C pre vzduch) |
| Min. teplota pre skúšky ihlou/iskrou | 0 °C |
Ochrana a údržba hotovej izolácie
Až do staticky bezpečného zabudovania hydroizolácie, respektíve konštrukcie objektu by sa hladina podzemnej vody mala udržiavať čerpaním zo studní najmenej 300 mm pod najnižšie položeným miestom stavebnej jamy. Po nechránenej izolácii môžu prechádzať iba pracovníci realizujúci hydroizoláciu, a to len v nevyhnutných prípadoch, a len v obuvi s mäkkou podrážkou. Po tom, ako sa izolácie dokončia a odovzdajú, treba v čo možno najkratšom čase zhotoviť predpísané ochranné vrstvy.
