Bezhrotá brúska je špecializovaný nástroj na presné obrábanie, ktorý sa používa na brúsenie vonkajších alebo vnútorných povrchov valcových obrobkov bez potreby centrálneho vretena alebo upínacieho prípravku na uchytenie dielu. V oblasti moderného mechanického spracovania je brúsenie pokrokovou a presnou metódou spracovania.
Základné komponenty a princíp fungovania
Zariadenie sa spolieha na tri základné komponenty na stabilizáciu a brúsenie obrobku:

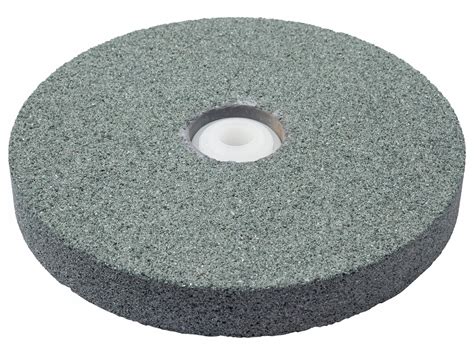

- Brúsny kotúč: Primárny rezný nástroj vyrobený z abrazívnych materiálov, ako je oxid hlinitý, CBN alebo diamant.
- Regulačný kotúč: Gumené alebo živicové koleso, ktoré riadi rýchlosť otáčania obrobku a rýchlosť posuvu.
- Pracovná opierka: Pevná čepeľ odolná proti opotrebeniu (zvyčajne z karbidu volfrámu alebo keramiky), ktorá podopiera obrobok zospodu.
Vzdialenosť medzi brúsnymi a regulačnými kotúčmi určuje konečný priemer obrobku, pričom prísuv je u moderných strojov ovládaný s mikrometrovou presnosťou.
Technológie brúsenia
V priemyselnej praxi rozlišujeme niekoľko základných procesov:
- Priebežné brúsenie: Obrobky sú kontinuálne privádzané cez brúsnu zónu. Tento proces sa používa na obrábanie neprofilovaných obrobkov, ako sú valcové a kužeľové valčeky, krúžky, tyče a hydraulické piesty.
- Zapichovacie (prísuvné) brúsenie: Obrobok je držaný medzi kotúčmi a brúsny kotúč je privádzaný radiálne do súčiastky. Pri zárezovom brúsení sa obrábajú obrobky s osadenými alebo profilovanými plochami, ako sú napríklad dýzové ihly, ventily, kríže, prevodové a elektromotorové hriadele.
- Vnútorné bezhroté brúsenie: Brúsi vnútorný povrch valcových obrobkov, ako sú puzdrá, ložiská alebo valce.
Výhody bezhrotého brúsenia
Bezhroté brúsenie prekonáva tradičné metódy vďaka svojej vysokej produktivite, čo je kľúčové najmä pri sériovej a hromadnej výrobe presných komponentov. Keďže nie je potrebné upnutie vo vretene, na súčiastku pôsobí menší tlak, čo je ideálne pre krehké alebo tenkostenné obrobky, ako sú chirurgické ihly, hadičky katétrov alebo súčasti implantátov.
MR-AE30 CNC Tool Grinder Auto Grinding Machine
Moderné vybavenie a technická špecifikácia
Vývoj vysoko presných bezhrotových brúsok smeruje k vysokorýchlostným, inteligentným a ekologickým riešeniam. Moderné stroje, ako napríklad TSCHUDIN GL 600 alebo DANOBAT 327 MDA, disponujú pokročilým CNC riadením, automatickým podávaním a systémami na reguláciu teploty chladiacej kvapaliny.
Porovnanie parametrov vybraných modelov
| Model | Rok výroby | Hmotnosť | Maximálna dĺžka obrobku |
|---|---|---|---|
| DANOBAT 327 MDA | 2008 | 13 400 kg | 7 033 mm |
| TSCHUDIN ecoLine 400 | 2013 | 6 000 kg | - |
| Lidköping 4B | 1970/2010 | 8 000 kg | 3 500 mm |
Pri výbere zariadenia je dôležité zohľadniť technické charakteristiky, ako je šírka brúsneho kotúča, výkon motora (napr. 22 kW až 55 kW) a úroveň automatizácie cyklu. Repasované stroje, ktoré prešli modernizáciou elektrických systémov a PLC riadenia, ponúkajú ekonomickú alternatívu k novým zariadeniam pri zachovaní vysokej presnosti a spoľahlivosti.
