Betónový veniec predstavuje kľúčový prvok železobetónových konštrukcií, umiestňovaný na vrchol obvodových múrov budovy. Je neodmysliteľnou súčasťou každej stavby a je súčasťou obvodových aj vnútorných nosných stien, pričom stužuje celok, ktorý vytvárajú. Stuženie sa vyžaduje pri každom dome, bez ohľadu na to, či ho stavia profesionálna firma alebo vzniká svojpomocne. Bez správne zhotoveného venca reálne hrozia vážne statické problémy, či v konečnom dôsledku vynútená rozsiahla rekonštrukcia objektu, alebo dokonca v najhoršom prípade i demolácia.
Význam a Hlavné Funkcie Betónového Venca
Betónový veniec zohráva zásadnú úlohu v konštrukcii budov. Jeho hlavnou funkciou je prenášať zaťaženie z nadzemných častí stavby a zároveň zabezpečiť stabilitu celej štruktúry. Zabraňuje pohybom múrov do strán, čím pomáha predchádzať statickým problémom, ako sú praskliny v murive alebo dokonca kolaps stien. Ak je jeho realizácia precízna, dokáže účinne minimalizovať deformácie spôsobené vonkajšími faktormi, akými sú napríklad vietor či hmotnosť strechy.
Tento element zabezpečuje rovnomerné prenášanie ťahových síl a zaťaženia na nosné steny, čím zabraňuje tomu, aby sa múry vychýlili. Zároveň zohráva dôležitú úlohu pri stabilite strechy aj celej konštrukcie. Okrem svojej stabilizačnej funkcie prispieva aj k predĺženiu životnosti stavby tým, že zmierňuje negatívne účinky mechanického zaťaženia spôsobeného rôznymi tlakmi. Stužujúci veniec je časť hrubej stavby, ktorej hlavnou úlohou je stuženie budovy vo vodorovnom smere a prenos vodorovných zaťažení (spôsobených napríklad vetrom).
Úlohou vyrovnávacieho betónu, takzvaného spodného venca, je odstrániť nerovnosti, ktoré sa môžu vyskytnúť pri murovaní, ale najmä dosiahnuť železobetónové prepojenie s vrchným stužujúcim vencom pomocou tzv. skrytých stĺpikov. Absencia stužujúceho venca môže výrazne ohroziť stabilitu a bezpečnosť celej budovy. Okrem toho veniec zohráva kľúčovú úlohu pri zabezpečení strešnej konštrukcie. Umožňuje pevné ukotvenie pomúrnic a rovnomerné rozloženie síl, čím výrazne posilňuje odolnosť celej stavby. Stužujúci veniec zabraňuje „rozídeniu“ múrov, no je aj prípravou na budúce tesárske práce.
Výška a Rozmery Betónového Venca
Správne stanovená výška a rozmery betónového venca zohrávajú zásadnú úlohu v jeho funkčnosti. Bežne sa volí výška 25 cm, ktorá zabezpečuje dostatočnú pevnosť na prenášanie zaťaženia zo strechy či iných nadzemných častí budovy. Tento rozmer je starostlivo premyslený tak, aby veniec harmonicky spolupracoval s vyrovnávacím betónom a vytváral kompaktnú konštrukciu. Dodržanie týchto parametrov má výrazný vplyv na celkovú stabilitu stavby. Pri návrhu sa vykonáva statická analýza, berúc do úvahy záťaž strechy, klimatické podmienky aj vlastnosti použitých materiálov. Nesprávne dimenzovanie výšky alebo šírky môže oslabiť nosnosť venca a ohroziť bezpečnosť celej stavby. Vnútorný priestor venca máva rozmery napríklad 30 × 25 cm. Dôležité je dávať pozor, aby sa šírka debnenia zhodovala so šírkou tehly (v našom prípade 30 cm).
Oceľová Výstuž a Armovanie
Oceľová výstuž a armovanie sú kľúčové pre zabezpečenie pevnosti, stability a odolnosti betónového venca. Oceľové prúty uložené v debnení prenášajú ťahové sily, ktoré by samotný betón nedokázal zvládnuť. Pridanie oceľovej výstuže výrazne posilňuje nosnosť venca a bráni vzniku trhlín či deformácií spôsobených externými faktormi, ako je vietor alebo záťaž strechy. Strmienky zabezpečujú priestorovú stabilitu oceľových prútov a zároveň zvyšujú tuhosť celej konštrukcie. Okrem technických aspektov je nevyhnutné dodržiavať správne technologické postupy pri ukladaní výstuže. Iba tak možno dosiahnuť maximálnu efektivitu železobetónu.
Armovanie, alebo aj vystužovanie konštrukcie, sa udáva statickým výpočtom. Neodporúča sa výpočet ignorovať alebo meniť. Oceľová výstuž je typicky vytvorená zo 4 roxorov s priemerom 12 mm, ktoré sú zviazané obdĺžnikovými strmienkami (z roxorov s priemerom 6 mm) preloženými minimálne cez jednu stranu a prichytenými viazacím drôtom (Ø 1 mm). Tieto strmienky sa priväzujú každých 20 - 25 cm na konštrukciu dlhú napríklad 6 m. V pozdĺžnom smere sa jednotlivé železné výstuže k sebe priväzujú ďalšími roxormi (Ø 12 mm) a preväzujú viazacím drôtom (Ø 1 mm). Na nárožiach sa výstuž ohýba tak, aby bol na každej strane presah cca 2,5 - 3 m. Strmienky sa vyrábajú menšie, aby pri uložení výstuže zostal na každej strane priestor cca 2,5 cm, ktorý by mal byť vyplnený betónom. Cieľom je dosiahnuť, aby bola oceľ prekrytá betónom, čo ju chráni pred koróziou a zvyšuje požiarnu odolnosť. Po vyskladaní armovacích košov sa vkladajú do debnenia, pričom sa však nesmú uložiť priamo na dno budúceho venca, ale na podložky zabezpečujúce krytie betónom. Priviazanie (prípadne zvarenie) závitových tyčí s priemerom 14 mm (minimálna hrúbka) k železnej konštrukcii v jednej línii je veľmi dôležitým krokom, pretože na závitové tyče neskôr nasunieme pomúrnice, aby sme ich pripevnili k vencu. V prípade, že staviate murovaný komín (z komínových tvárnic), nezabudnite na jeho ukotvenie. Kotvenie komína o železnú konštrukciu venca je kľúčové pre jeho stabilitu.
Príprava Stužujúceho Venca a Debnenie
Po vymurovaní obvodového muriva sa začína s prípravou venca. V prvom rade sa vyhotovuje kvalitné a presné debnenie nad obvodovými a nosnými stenami. Na vytvorenie stužujúceho venca je najskôr potrebné pripraviť plné debnenie, ktoré slúži ako základ celej konštrukcie. Na tento účel sa používajú špeciálne tehlové tvárnice, známe aj ako vencovky. Vďaka nim je možné ľahko dosiahnuť požadovaný tvar. Vencové tehly zvané vencovky možno pri tvorbe stužujúceho venca použiť ako skryté debnenie, čo vo finále uľahčuje tak prípravu pred betonážou, ako aj oddebňovanie.
Po uložení stropných hranolov sa ukladajú tehly do výšky napríklad 75 cm (3 ks na seba), pričom v mieste výstuže sa položí polovica (25 cm) debniacej tvárnice s výškou a šírkou 25 cm. Dosky sa uložia hladkou stranou oproti sebe a prevŕtajú sa tak, aby sa do otvoru zmestili závitové tyče s priemerom 10 mm na stiahnutie debnenia. Otvory sa vymerajú tak, aby po osadení debniaceho dielca na tehly bola výška betónu 25 cm. V tomto kroku je dôležitá presnosť merania a dodatočného vyrovnávania, aby bola výška venca vo všetkých častiach stavby rovnaká.
Debnenie vencov so stropnou konštrukciou
Závitové tyče sa následne nasunú do ohybnej rúrky na elektrické káble, zmyslom tohto kroku je, aby sa závitové tyče mohli pohodlne vytiahnuť. Po osadení je potrebné drevené dielce ešte prichytiť zhora. Cieľom tohto prepojenia je fixácia debnenia, ktoré by mohlo byť roztlačené váhou betónu. Následne sa každých 60 - 70 cm začnú spájať (skrutkovať) dve horné strany debnenia strešnými latami. Až po tomto kroku sa začnú uťahovať matice na závitových tyčiach v debnení.
Tepelná Izolácia Venca
Pri obvodovom murive nesmieme zabudnúť na tepelnú izoláciu, ktorú musíme do venca vložiť na vonkajšiu stranu, aby sme zabránili vzniku tzv. tepelných mostov. Aby sa však z venca nestal tepelný most, treba ho vybaviť aj tepelnou izoláciou. Vencovky treba v prípade plánovaného zateplenia objektu zatepliť, a to ešte pred uložením výstuže. Dôraz treba klásť najmä na správne pripojenie tepelnej izolácie v rohoch.
Betonáž Venca: Kľúčové Kroky a Tipy
Betonáž venca predstavuje jeden z kľúčových krokov pri stavbe budovy. Druh betónu by mal byť predpísaný projektovou dokumentáciou, napríklad C 16/20 či C 20/25. V tomto prípade sme si zvolili triedu pevnosti C 20/25 (podľa odporúčania statika a aj spoločnosti, kde sme kupovali betón). Na tento proces sa zvyčajne používa čerpadlo betónu, ktoré umožňuje presné a rovnomerné nalievanie materiálu do pripraveného debnenia. Pri malom venci sa betónovanie pomocou „pumpy“ neodporúča, je to nákladné a prácu to veľmi neuľahčí. Ak sa navyše podarí spraviť chybu vo forme nedostatočnej pevnosti debnenia, s veľkou pravdepodobnosťou debnenie praskne a betón z neho vytečie. Tlak betónu z pumpy je veľký a preto je nutné vyhotoviť pevné debnenie.
V priebehu stavby treba betón hutniť, aby správne obalil celú výstuž. Následne sa betón ešte vibrovaním urovná a zahladí, napríklad uhládzaním doskou ťahaním (šúchaním) po horných stranách debnenia. Približne po dvoch týždňoch sa veniec odšaluje, teda oddební. Debnenie by však malo zostať na svojom mieste minimálne štyri dni, tento čas je potrebný na to, aby konštrukcia dosiahla dostatočnú tuhosť. Po odstránení debnenia môžu stavebné práce plynule pokračovať podľa projektu. Ak betonáž prebehne v optimálnych podmienkach, možno pokračovať v stavbe zhruba po jednom týždni. Samozrejme, netreba zabudnúť na starostlivosť, keďže ide o betónový prvok, čo zahŕňa aj jeho vlhčenie v prvých dňoch.
Špecifické Riešenia Stropných Konštrukcií s Vencom
Betónový Veniec pri Stropoch z Bieleho Pórobetónu
Stropné konštrukcie z bieleho pórobetónu sa odporúčajú predovšetkým pre stavby rodinných domov. Pórobetónové veľkoformátové dielce sa vyrábajú presne na zákazku podľa rozmerov a požiadaviek na statické zaťaženie budovy. Ich významnou výhodou je, že sú okamžite pochôdzne po položení na miesto určenia a výstavba tak nevyžaduje žiadne technologické prestávky. Ukladajú sa na základe špecifického plánu kladenia, ktorý treba navrhnúť ešte pred samotnou realizáciou. Pri manipulácii s týmito veľkorozmernými pórobetónovými prefabrikátmi je nevyhnutný žeriav alebo vhodná mechanická ruka namontovaná priamo na aute.
Dielce sa kladú priamo na obvodové múry do tenkovrstvovej murovacej malty. Odporúča sa nechať medzi nimi medzeru asi 10 mm na vytiahnutie popruhov. Následne možno dielce priraziť tesne jeden k druhému pomocou oceľového páčidla. Dĺžka uloženia dielca na obvodovej stene nesmie byť menšia ako 100 mm. Stropné dielce budú plniť svoju funkciu dostatočne, iba ak budú zabudované správnym spôsobom. Výrobcovia indikujú správnu orientáciu prvkov označením šípkou, ktorá by mala smerovať dohora. Stropy musia byť správne zalícované, pričom nerovnosti možno zahladiť hoblíkom.
Tepelný most v styku stropnej konštrukcie, obvodových múrov a vonkajšieho prostredia eliminuje obmurovka vencovými tvárnicami z bieleho pórobetónu. Do medzery medzi vencové tvárnice a dielce vložíme výstuž budúceho venca, ktorého úlohou bude spevniť celú stavbu. Vencová výstuž sa zvyčajne zhotovuje z dopredu pripravených armovacích košov. Ak projekt statiky neuvádza inak, možno použiť minimálne 4 kusy 10 mm profilov v pozdĺžnom smere a priečne strmienky ∅ 6 mm v rozstupoch približne 250 mm. Spojovanie pozdĺžnej výstuže možno realizovať s presahom minimálne 600 mm. Do zalievacích drážok dielcov ukladáme výstuž s minimálnym profilom ∅ 8 mm. Výstuž sa zakotvuje do výstuže obvodového venca pomocou hákov, ktoré má na svojich koncoch. Ak je celá výstuž uložená, možno opatrne vybetónovať stropný veniec. V tom istom kroku zalievame betónovou zmesou so zrnami frakcie maximálne 4 mm aj drážky medzi dielcami.
Betónový Veniec pri Montovaných Stropoch

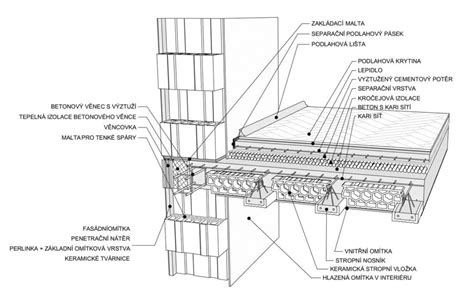

Ďalšou alternatívou na zhotovenie stropných konštrukcií je montovaný strop. Tento systém sa skladá z prefabrikovaných nosníkov, vložiek a monolitickej betónovej zálievky. Vzhľadom na hmotnosť a rozmery tvárnic si realizácia stropu týmto spôsobom nevyžaduje žiadnu mechanizáciu. Kombináciou betónu s pórovitou štruktúrou stropných vložiek nadobúda strop výborné akustické vlastnosti z hľadiska nadobudnutia dostatočných parametrov vzduchovej a krokovej nepriezvučnosti. Výhodná je aj variabilnosť riešenia priestupov a tvaru stropu. Otvory pre schodisko či komíny možno vytvoriť veľmi jednoducho.
Pred realizáciou montovaného stropu treba osadiť montážne podpery v rastri maximálne 1,60 × 1,60 m. Ich úlohou je podopierať železobetónové stropné nosníky, ktoré sa vyrábajú v rôznych variáciách vystuženia. Nosníky sa ukladajú do lôžka z tenkovrstvovej murovacej malty. Minimálna dĺžka uloženia nosníkov na obvodovej stene je 150 mm, pokiaľ nie je v statickom výpočte uvedené inak. Nosníky treba ukladať od kraja steny tak, aby koniec stropnej vložky ležal na obvodovej stene minimálne v šírke 20 mm. Krajný rad vložiek možno podľa potreby aj skrátiť. Osová vzdialenosť nosníkov je 680 mm.
Po uložení vložiek na nosníky obmurujeme pomocou tenkovrstvovej malty kraj obvodových múrov vencovými tvárnicami. Vytvorí sa tak priestor pre stužujúci veniec. V prípade potreby upravíme stropné vložky tak, aby medzi nimi a vencovou tvárnicou zostala medzera približne 200 mm. Stropné vložky sa ukladajú tesne k sebe. Projektom predpísaná medzera sa ponecháva medzi vložkou a komínovým telesom. Do medzery medzi stropné vložky a vencové tvárnice vložíme výstuž venca. Pred betonážou sa musí konštrukcia očistiť a navlhčiť, medzery pri stropných nosníkoch sa polejú vodou. Zálievkový betón musí byť vystužený podľa predpisu statika oceľovou sieťou (napríklad ∅ 6/150/150) po celej ploche stropu s minimálnym krytím 10 mm. Rebrá trámov, vence a stropná doska sa následne vybetónujú podľa projektu. Po zmonolitnení vznikne tuhý železobetónový strop s konštrukčnou hrúbkou 250 mm. Strop je nosný najskôr po 28 dňoch, keď betón vyzrie.
Monolitický Veniec vs. Prefabrikovaný Veniec
Porovnanie monolitického a prefabrikovaného venca závisí od konkrétnych požiadaviek projektu a samotného typu stavby.
| Typ venca | Miesto realizácie | Charakteristika a výhody | Nevýhody / Špecifiká | Vhodnosť použitia |
|---|---|---|---|---|
| Monolitický veniec | Priamo na stavenisku | Realizuje sa za pomoci plného debnenia, zaručuje mimoriadnu pevnosť a odolnosť voči vonkajším vplyvom. | Časovo a prácne náročnejší proces. | Stavby z tvárnic, kde je kladený dôraz na maximálnu pevnosť a celistvosť konštrukcie. |
| Prefabrikovaný veniec | Vyrába sa v továrni, montuje sa na stavenisku | Rýchla a jednoduchá inštalácia, výrazne skracuje čas výstavby. | Závislosť na bezproblémovom transporte komponentov. | Montované rámové stavby alebo projekty, kde je prioritou rýchlosť výstavby a efektivita montáže. |
Časté Chyby a Dôležité Upozornenia
Pri stavbe betónového venca sa často vyskytujú chyby, ktoré môžu vážne narušiť stabilitu a bezpečnosť celej budovy. Jednou z najzávažnejších je, keď sa veniec úplne vynechá. Takýto postup môže viesť k praskaniu stien či dokonca k zrúteniu celej konštrukcie. Majte na pamäti, že veniec ovplyvňuje životnosť a správne fungovanie celej stavby. Oceľová výstuž hrá zásadnú úlohu pri prenose ťahových síl, preto je nevyhnutné striktne dodržiavať statický výpočet. Predísť týmto problémom možno len dôsledným dodržiavaním technických noriem a odporúčaní odborníkov.
V každom kroku, najmä pri meraní a vyrovnávaní, je dôležitá presnosť, aby bola výška venca vo všetkých častiach stavby rovnaká. Veľmi dôležité je tiež urobiť vence presne podľa projektovej dokumentácie. Ak sa navyše podarí spraviť chybu vo forme nedostatočnej pevnosti debnenia, najmä pri použití betónovej pumpy, s veľkou pravdepodobnosťou debnenie praskne a betón z neho vytečie. Tlak betónu z pumpy je veľký, a preto je nutné vyhotoviť mimoriadne pevné debnenie.
