Neustále sa zvyšujúci počet sťažností obyvateľov novostavieb bytových domov na hluk prenikajúci zo susedných priestorov stavby by mal byť podnetom na zamyslenie sa pre projektantov stavieb, ale aj realizačné firmy. V projekčnej praxi je k dispozícii viacero jednoduchých alebo mierne zložitejších metód, ktorými možno určiť korekciu na prenos zvuku vedľajšími cestami a navrhnúť deliacu konštrukciu tak, aby po zabudovaní splnila požiadavku normy STN 73 0532.
V praxi sa stretávame s rozdielmi medzi nameranou hodnotou stavebnej vzduchovej nepriezvučnosti a hodnotami nameranými v laboratóriu, ktoré dosahujú 3 až 10 dB, v niektorých prípadoch i viac. Najčastejšie sa na stavbách možno stretnúť s nevyhovujúcimi konštrukciami oddeľujúcimi obytné miestnosti cudzích bytov. Podľa toho, čo sťažovateľ počuje zo susedného bytu, možno neraz už vopred odhadnúť výsledok objektívneho merania.
Typy konštrukcií a ich akustické vlastnosti
Pri návrhu odhlučnenia rozlišujeme dva základné prístupy ku konštrukciám:
- Jednoduché konštrukcie - sú to steny zložené z tuhých materiálov (tehla, betón, železobetón), z materiálov v jednej alebo vo viacerých vrstvách, ktoré sú vzájomne spojené a kmitajú ako jeden celok. Pri tomto druhu ohybovo tuhých materiálov platí pravidlo, že čím vyššia je plošná hmotnosť steny, tým vyššia je aj jej nepriezvučnosť.
- Násobné konštrukcie - možno ich navrhovať v prípade, ak si zvýšenie nepriezvučnosti vyžaduje významné zvýšenie plošnej hmotnosti jednoduchej stenovej konštrukcie. Násobná konštrukcia je zložená z dvoch, prípadne viacerých prvkov, vzájomne oddelených vzduchovou medzerou.
Striedaním akusticky tvrdých a mäkkých materiálov dôjde k vytvoreniu stenovej konštrukcie s výrazne lepšími zvukovoizolačnými vlastnosťami. Pozornosť treba venovať frekvenčnému priebehu nepriezvučnosti konštrukcie, pretože v oblasti nižších frekvencií (v rezonančnej oblasti a v oblasti koincidencie) dochádza k poklesu hodnôt nepriezvučnosti, a tým k oslabeniu zvukovoizolačných vlastností steny.
Vzduchová nepriezvučnosť a vplyv akustických mostov
Vlastnosť konštrukcie (protihlukovej steny), ktorá sa prejavuje stratou akustického výkonu zvuku pri prenose vzduchom a pri dopade na konštrukciu, sa udáva ako vzduchová nepriezvučnosť. Inak povedané, ide o schopnosť konštrukcie prenášať zvuk (šíriaci sa vzduchom) v zoslabenej miere do chráneného priestoru.
V praxi si treba uvedomiť, že akustické mosty vo forme prierazov, priestupov, drážok či iných zásahov do konštrukcie steny môžu mať za následok zníženie nepriezvučnosti deliacej konštrukcie. Neodporúča sa zasekávať do medzibytových priečok napríklad otvory pre elektromery, komínové prieduchy, odpadové potrubia, ani viesť v nich rozvody vody.
Samostatným závažným problémom v súčasnosti v prípade novostavieb bytových domov je štrukturálny hluk, ktorý tvorí takmer polovicu hlukových problémov na stavbách. Šírenie hluku z prevádzky výťahov, kotolní, výmenníkových staníc, strojovní VZT a chladenia, zo zariaďovacích predmetov v kúpeľniach je, najmä v prípade obytných miestností veľkým problémom.
Protihlukové steny pre exteriér a priemysel
Jedným zo základných opatrení, ktoré obmedzujú šíriaci sa hluk, sú protihlukové steny. Železobetónové protihlukové steny slúžia pre absorciu zvuku pozdĺž diaľnic a železničných tratí v miestach s požiadavkou na zníženú hladinu zvuku. Pri dopade zvukovej vlny na protihlukovú stenu sa časť zvukovej energie odrazí od jej povrchu, časť sa pohltí konštrukciou a časť sa vyžiari do prostredia za prekážkou.
Technické parametre protihlukových panelov
Pre lepšiu orientáciu v akustických kategóriách a materiáloch slúži nasledujúca tabuľka:
| Parameter | Norma / Typ | Hodnota / Kategória |
|---|---|---|
| Zvuková pohltivosť | STN EN 1793-1 (DSi 25/13W) | Kategória A4 |
| Vzduchová nepriezvučnosť | STN EN 1793-2 (DLR) | 29 dB (Kategória B3) |
| Hmotnosť panelu | Štiepkocementový systém | 64 až 121 kg/m2 |
| Maximálny rozmer | Štiepkocementový panel | 5 000 × 2 500 mm |

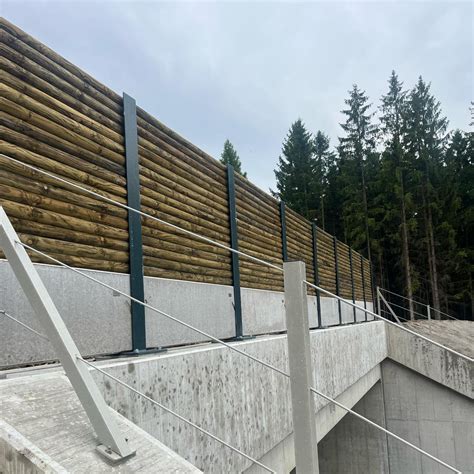

Obojstranné protihlukové steny slúžia pre absorbciu zvuku z obidvoch strán steny. Absorbčnú vrstvu tvoria drevoštiepkové dielce - tvarovky - ktoré tvoria podhľadovú a tým aj absorbčnú plochu steny z obidvoch strán. Svojimi vlastnosťami zaručujú odolnosť proti vode, soli, námraze, rozpadávaniu a mechanickému poškodeniu.
Inovatívne materiály: PLEXIGLAS a štiepkocement
V praxi je často potrebná realizácia protihlukových stien prípadne kabín na odhlučnenie strojov v exteriéri. Stena môže byť tvorená aj transparentnými doskami z organického skla PLEXIGLAS SOUNDSTOP, z ktorých odvrátená doska od komunikácie je plná a zdanlivá doska je tvorená lamelami, medzi ktorými sú medzery.
Základným prvkom protihlukového systému na báze štiepkocementu je absorpčná doska, ktorá sa vyrába zo zmesi drevitej štiepky, cementu a vodného skla. Tieto panely neobsahujú žiadnu výplň (minerálnu vlnu, fóliu a podobne), a preto nie sú náchylné na vlhnutie výplne a následnú akustickú degradáciu v priebehu životnosti. Výhodou štiepkocementových panelov je ich rozmerová flexibilita a nízka hmotnosť.
Pri montáži protihlukových panelov sa na impregnovaný drevený rám ukotvia impregnované dosky, ktoré spolu s rámom vytvoria tuhý rošt panelu. Samotná montáž na mieste určenia je nenáročná; panely sú očíslované a osádzajú sa pomocou hydraulickej ruky alebo žeriavom do profilov postupne podľa montážneho plánu. Protihlukové systémy na báze týchto materiálov vytvárajú optimálnu ochranu proti hluku a prispievajú k bezpečnosti a komfortu bývania.
