Betónové panely predstavujú moderné a efektívne riešenie pre rôzne druhy infraštruktúry, vrátane železničných priecestí. Ich vlastnosti zabezpečujú dlhú životnosť a vysokú odolnosť, čo je kľúčové v prostredí s náročným zaťažením. Táto podrobná analýza sa zameriava na betónové panely, ich technické aspekty, inštaláciu a význam v kontexte bezpečného značenia železničných priecestí, pričom vychádza z aktuálnych trendov a príkladov z praxe.

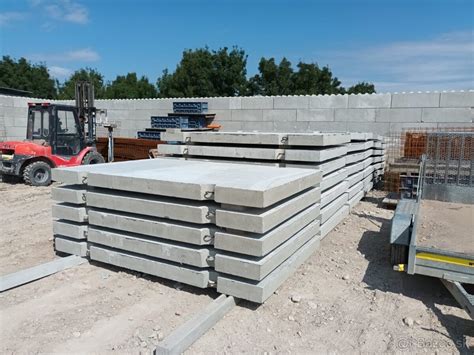

Základné Vlastnosti a Výhody Betónových Cestných Panelov
Betónové cestné panely sú prefabrikované železobetónové dielce určené na rýchle a odolné spevnenie plôch - stavenísk, poľnohospodárskych ciest, parkovísk a panelových ciest.
Na rozdiel od tradičnej betonovej cesty alebo asfaltového podložia ponúkajú betónové panely okamžitú aplikáciu bez potreby debnenia.
Hlavnou výhodou cestných panelov je ich mobilita a rýchlosť inštalácie.
Vďaka použitiu dvojitého armovania a certifikovaného betónu triedy C30/37 sú naše panely extrémne odolné.
Výroba podlieha prísnym každoročným inšpekciám TSUS a spĺňa aktuálnu normu STN 73 6131:2021.
Panely je možné jednoducho demontovať a presunúť na iné miesto.
Ideálne pre dočasné cesty.
Inštalácia, Logistika a Odolnosť Betónových Panelov
Pre dlhú životnosť a stabilitu betónových panelov odporúčame 15-20 cm zhutneného štrkového lôžka (frakcia 0-63 mm).
Podklad musí byť dôkladne vyrovnaný a zhutený vibračnou doskou.
V prípade slabej pôdy (ílovitá, rašelinová) je vhodné použiť geotextíliu, ktorá zabráni sadaniu.
Zabezpečíme dovoz kamiónom priamo k vám.
Na kamión bez hydraulickej ruky sa zmestí približne 10-11 kusov panelov s rozmerom 3000×2000×150 mm (jeden panel váži cca 2180 kg).
Pri menších rozmeroch (3000×1000×150 mm) sa na kamión zmestí až 20-22 kusov.
Dopravu zabezpečujeme v rámci celého Slovenska nákladnými autami.
Doprava sa účtuje individuálne podľa vzdialenosti (orientačne 1,50-2,00 € za kilometer).
Naše cestné panely sú dimenzované pre zaťaženie až do 40 ton pri správnom podklade.
Používame certifikovaný betón C30/37 s dvojitou oceľovou výstužou, ktorý zabezpečuje vysokú pevnosť aj pri extrémnom zaťažení.
Pri správnej montáži a údržbe majú betónové panely životnosť 30-50 rokov.
Používame certifikovaný betón s vysokou odolnosťou voči mrazu, soli a chemikáliám.
Hladký povrch je vhodný pre rovné plochy (parkoviská, skladové priestory).
Protišmykový (zdrsnený) povrch odporúčame pre: Rampy a stúpania (lepšia priľnavosť pneumatík); Oblasti s častým dažďom alebo námrazou.
Aplikácia Betónových Panelov na Železničných Priecestiach
Jedným z konkrétnych príkladov použitia betónových panelov v železničnej infraštruktúre sú prechody cez trať.
Prechody cez trať sú na 2.TK trate 110 a na koľaji do Stupavy riešené betónovými panelmi, na zrekonštruovanej 1.TK je povrch gumový od firmy STRAIL.
Výzbroj priecestia je umiestnená v reléovom betónovom prefabrikovanom domčeku ukrytom medzi záhradami.
Na priecestí prebehla výmena závor, a neskôr, pri rekonštrukcii trate bol vymenený povrch priecestia z asfaltovo-dreveného na gumový, od firmy MATADOR Púchov, a.s.
Systém Označovania Železničných Priecestí
Séria článkov o priecestiach pokračuje ďalšou časťou, v ktorej si priblížime ako sa majú správne po novom označovať zvislými značkami.
Už niekoľko rokov totiž máme nové zvislé značky na označenie priecestí a nedávno pribudli aj konkrétne zásady a postupy ich označovania (vrátane nového vodorovného značenia, ktoré bude bližšie rozobrané v nasledujúcej časti).
Napriek zaužívaným predstavám o tom, ako bolo u nás na železnici (priecestiach) dlhodobo všetko dané a správne nastavené, realita tomu až tak nezodpovedá.
V 20. storočí bolo urobených viacero zmien v dopravnom značení železničných priecestí a ani zďaleka nie všetky boli prínosné.
Najdlhšie nezmenenými značkami boli u nás dve základné výstražné značky, ktorými sa rozlišovali priecestia vybavené závorami a priecestia bez závor.
Tieto možno nájsť v totožnej verzii už vyše 100 rokov aj prakticky v celej Európe s výnimkou pár štátov, ktoré pristúpili k modernizácii symbolov vlaku (Nemecko, Španielsko, Bosna a Hercegovina).

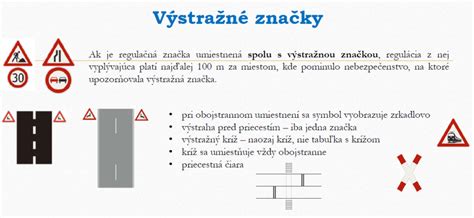

Aktuálne Výstražné Značenie
Výstražné zvislé značenie sa skladá zo zostavy priecestných výstražných značiek Priecestie, Návestná tabuľa a Výstražný kríž.
Táto značka sa používa bez ohľadu na technické zabezpečenie priecestia (jeho druh či existenciu/neexistenciu).
Nahradila v minulosti používané dve rôzne značky - priecestie so závorami a priecestie bez závor.
Značka sa umiestňuje vo vzdialenosti cca 50 m pred výstražným krížom.
Na lesných a poľných cestách sa smie značka vynechať, ak sú železničná trať a výstražný kríž viditeľné zo vzdialenosti aspoň 75 m.
Zákonné obmedzenie najvyššej dovolenej rýchlosti na 50 km/h (pri blikajúcom bielom svetle) nie je na takýchto priecestiach v drvivej väčšine vhodné.
Zostava úplného výstražného značenia sa skladá z troch dvojíc značiek umiestnených po oboch stranách vozovky, postupne v 3-pruhovom, 2-pruhovom a 1-pruhovom vyhotovení, pričom trojpruhová návesť sa kombinuje so značkou, ostatné návesti sa s touto značkou nekombinujú.
Kombinácie návestí pred priecestím s akoukoľvek inou značkou (vrátane dodatkových tabuliek) sú neprípustné.
Umiestnenie a Špeciálne Prípady
Úplné výstražné značenie priecestí totiž slúži na včasné spomalenie vodičov pred priecestím - ak sa priecestie nachádza za odbočením, vodičov spomaľuje samotná križovatka a teda zostava návestí 240 - 160 - 80 m pred priecestím je úplne zbytočná.
Pri osobitných miestnych pomeroch sa smú použiť iné hodnoty, ktoré sú približne násobkami hodnôt minimálne 50 m a maximálne 100 m namiesto základného modulu 80 m.
Ak z priestorových dôvodov nie je vhodné výstražný kríž umiestniť zvisle, umiestni sa vodorovne.
Táto značka sa používa bez ohľadu na počet koľají na priecestí.
Nahradila v minulosti používané dve rôzne značky, ktoré označovali jednokoľajové priecestie a viackoľajové priecestie.
Dohovor o cestných značkách a signáloch predpisuje minimálnu dĺžku ramena výstražného kríža 1,2 m.
Značkou sa tiež môže označiť električkové priecestie, ak je električková trať vedená po samostatnom telese.
Umiestňuje sa po pravej strane vozovky a zároveň sa opakuje po ľavej strane vozovky alebo nad vozovkou (opakovanie výstražného kríža - ako aj výstražníka, resp. návestidla - po ľavej strane významne znižuje riziko nehody na priecestí).
Ak ide o technicky nezabezpečené priecestie a rozhľadové pomery sú natoľko nedostatočné, že nie je bezpečné vojsť na priecestie bez zastavenia ani v prípade, ak sa vozidlo pohybuje nízkou rýchlosťou, sa výstražný kríž kombinuje so Stoj, daj prednosť v jazde!

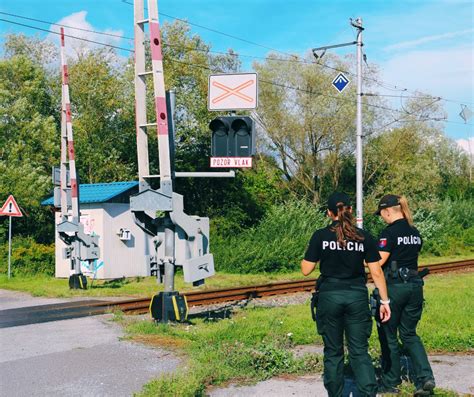

Ak je priecestie zabezpečené priecestnými svetelnými signálmi (priecestným návestidlom) alebo výstražníkom, musí sa výstražný kríž umiestniť spoločne s návestidlom svetelnej signalizácie, resp.
V prípade kombinácie s výstražníkom sa kríž umiestňuje pod výstražník tak, aby bola dodržaná výška spodnej hrany výstražného kríža cca 1 m.
Priecestné návestidlá sa vždy vybavujú kontrastným štítom.
Pri umiestnení vedľa premávkového priestoru sa návestidlo umiestňuje tak, aby sa dolný okraj návestidla nachádzal vo výške cca 2,3 m a výstražný kríž sa umiestňuje tak, aby sa jeho dolný okraj nachádzal vo výška cca 1 m.
Konkrétne Príklady Železničných Priecestí v Bratislave
Aj keď sa kde-tu píšu články o rôznych výstavbách a rekonštrukciách priecestných zabezpečovacích zariadení po celom Slovensku, do okolia hlavného mesta ešte žiadny autor nezavítal.
A v Bratislave ich nie je málo.
Začneme hneď zo strany Záhorskej nížiny a ocitneme sa na dvojkoľajnej elektrifikovanej koridorovej trati 110 (Bratislava hl.st. - Kúty - Břeclav ČD).
Ide o priecestné zabezpečovacie zariadenie 3. kategórie bez závor a s pozitívnou signalizáciou.
Nachádzajú sa tu 2 výstražníky typu AŽD 71.
Vysoký vek priecestia sa už podpísal aj na nie vždy správnej funkčnosti bieleho svetla, ktoré po prechode vlaku začne blikať niekedy až po pol minúte, inokedy dokonca nezačne na minimálne jednom z dvoch výstražníkov blikať vôbec.
Miestna komunikácia a cyklocesta zo Stupavy do Devínskeho Jazera, tu križuje trať 110.
Priecestie je zabezpečené priecestným zabezpečovacím zariadením 2. kategórie s pozitívnou signalizáciou a s dvoma závorami.
Nachádzajú sa tu 2 výstražníky typu AŽD 71.
Priecestie má vlastné koľajové obvody, výzbroj priecestia je umiestnená v reléovom domčeku, v blízkosti priecestia, s atypickým vzhľadom, ktorý pripomína skôr známe "papierové" domy v Amerike.
Na reléovom domčeku sa nachádza telefón, ktorý je káblom vedúcim popri trati prepojený s výpravňou v Devínskom Jazere, kde sa nachádza takisto aj indikačný panel priecestia.
Spúšťací bod priecestia sa nachádza v smere od Devínskeho Jazera v mieste spúšťacieho bodu pre priecestie v km 4,281, od Zohora sa spúšťač nachádza približne v km 7,400.
