Úvod do Betónových Platní a Ich Vlastností
Betónová platňa je vynikajúcou voľbou pre dlažbu, ktorá je odolná a trvanlivá. Betónové platne majú schopnosť odolávať nárazom, pôsobeniu tepla a vlhkosti. Sú tiež veľmi odolné voči poškriabaniu a opotrebeniu.
Betón ako materiál zabezpečuje vysokú odolnosť voči mrazu, vlhkosti a mechanickému zaťaženiu, vďaka čomu sú záhradné platne z betónu vhodné na celoročné používanie v exteriéri. Betónová platňa je multifunkčný a estetický materiál, ktorý ponúka vynikajúcu odolnosť a trvanlivosť pre rôzne aplikácie. Je ideálnym riešením pre tých, ktorí hľadajú kvalitnú a štýlovú dlažbu, ktorá dokáže odolať času a poveternostným podmienkam.
Aplikácie Betónových Platní a Zaťaženie
Betónové záhradné platne sú určené na vytváranie pochôdznych plôch, chodníkov, terás a spevnených exteriérových plôch. Betónové záhradné platne predstavujú moderné riešenie pre spevnené plochy v exteriéri. Sú vhodné na realizáciu záhradných chodníkov, terás, vstupných plôch, parkovacích miest a prejazdov v závislosti od zvolenej hrúbky.

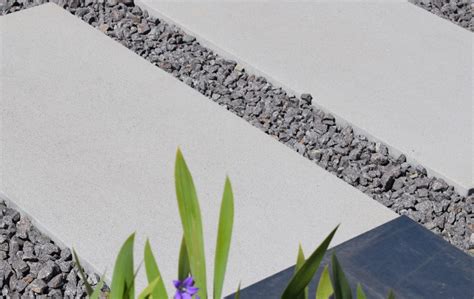

Platne s hrúbkou 6 cm sú určené pre pochôdzne plochy a pešiu záťaž, ako sú chodníky a terasy. Platne s hrúbkou 8 cm disponujú zvýšenou pevnosťou a sú vhodné aj pre prejazd osobnými vozidlami, napríklad na parkovacie plochy alebo príjazdové cesty.
Montované Systémy pre Betónové Stropy a Strechy

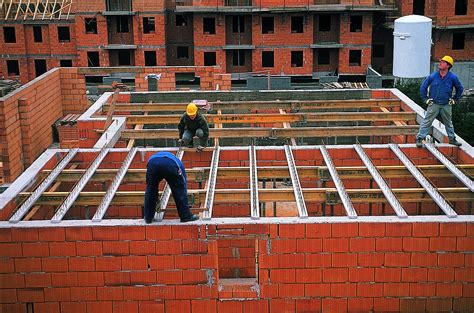

Rýchle riešenie na vytvorenie stropnej konštrukcie rodinného domu ponúkajú montované stropy. Betónový stropný systém Premaco® predstavuje progresívnu technológiu zhotovenia železobetónovej stropnej konštrukcie. Spája v sebe viaceré prednosti, akými sú vysoká únosnosť, jednoduchá montáž, ako aj ekologická nezávadnosť. Uplatnenie nájde pri stavbách v občianskej, priemyselnej aj bytovej výstavbe.
Stropný systém sa skladá z dvoch základných komponentov. Prvým sú stropné nosníky, trámy s priehradovým nosníkom a betónovým pásom. Druhým sú betónové stropné tvárnice, ktoré sa ukladajú medzi stropné nosníky. Vyskladaním jednotlivých prvkov a dobetónovaním vzniknutých rebier sa dosiahne dodatočné spriahnutie uvedených prvkov do monolitickej železobetónovej trámovej konštrukcie.
Výhodou stropného systému je možnosť realizácie bez nadbetonávky (pri použití tvarovky ST20 do rozpätia 5,6 metra a taktiež pri tvarovke ST25 do rozpätia 6,6 metra). Tým získame nižšiu hmotnosť stropu, zníži sa množstvo zalievkového betónu a nie je potrebné použitie kari sietí. Dosiahneme tak cenovú a časovú úsporu pri viazaní kari sietí a zalievaní betónu.
Medzi ďalšie výhody stropného systému Premaco® patrí nízka spotreba betónu, dokonalé previazanie s monolitickým betónom, dobrá priľnavosť omietky, malá vlastná hmotnosť stropu, rovný podhľad a plochy bez potreby debnenia. Ak to vyhovuje účelu stropnej konštrukcie (napríklad v prípade pivníc, dielní, garáží alebo industriálnych priestorov), strop Premaco® nie je potrebné upravovať zo spodnej pohľadovej strany.
Komponenty Stropného Systému Premaco®
Tvárnice s jednou (UH19) resp. štyrmi (ST20, ST25) priebežnými dutinami vyrobené z obyčajného betónu. Tvárnice DP70 sú bezdutinové stropné vložky vyrobené z obyčajného betónu.
Skladba stropného systému
- Premaco® strop 20+0: Stropné tvárnice ST20 a stropné nosníky 1,00 m až 5,60 m.
- Premaco® strop 20+4: Stropné tvárnice ST20 a stropné nosníky 5,80 m až 6,60 m.
- Premaco® strop 25+0: Stropné tvárnice ST25 a stropné nosníky 5,80 m až 6,60 m.
- Premaco® strop 25+5: Stropné tvárnice ST25 a stropné nosníky 6,80 m až 7,40 m.
- Premaco® strop 25 5 (zdvojené stropné nosníky): Stropné tvárnice ST25 a zdvojené stropné nosníky 7,60 m až 8,40 m.
Rozmery a Spotreba Komponentov
Pre informácie o rozmeroch a spotrebe komponentov stropného systému Premaco® slúžia nasledujúce tabuľky:
Premaco® Stropné tvárnice
| formát tvárnice | ST20 | ST25 | UH19 | DP70 |
|---|---|---|---|---|
| výška [cm] | 20 | 25 | 19 | 9 |
| šírka [cm] | 25 | 25 | 25 | 25 |
| dĺžka [cm] | 62 | 62 | 30 | 62 |
| spotreba [ks/m2] | 5,71 | 5,71 | 10,53 | 5,71 |
| hmotnosť kusu [kg] | 27 | 30 | 13 | 21 |
| hmotnosť palety [kg] | 1470 | 1340 | 1190 | 713 |
| množstvo na palete [ks] | 50 | 40 | 90 | 33 |
| množstvo tvárnic s plnou bočnou stenou ** [ks] | 10 | 5 | - | - |
| osová vzdialenosť | 70 | 70 | 38 | 70/38 |
** Z tvárnic DP70 možno rozlomením získať 2 kusy 1/2 DP70 pre osovú vzdialenosť nosníkov 38 cm.
** Tvárnice s plnou bočnou stenou zabraňujú zatečeniu betónu, používajú sa u vencov a prievlakov.
Premaco® Stropné nosníky
| formát nosníka | EN100 - EN840 |
|---|---|
| dĺžka [cm] | 100 - 840 (po 20 cm) |
| šírka [cm] | 12 |
| výška [cm] | 4 |
| hmotnosť [kg/bm] | 12 |
| spotreba [bm/m2] | 1,43 / 2,63 |
| osová vzdialenosť [cm] | 70 / 38 |
Spotreba výplňového betónu C20/25
| Strop s tvárnicami | bez nadbetónu | nadbetón 4 cm | nadbetón 5 cm |
|---|---|---|---|
| ST20 | 0,06 m3/m2 | 0,100 m3/m2 | 0,110 m3/m2 |
| ST25 | 0,074 m3/m2 | 0,114 m3/m2 | 0,124 m3/m2 |
Pracovný Postup a Zaťažovacie Účinky Počas Montáže
Pre každý projekt vypracujeme v spolupráci s projektantom samostatne technickú dokumentáciu stropnej konštrukcie. Dokumentácia je vypracovaná bezplatne pri objednaní stropného systému.

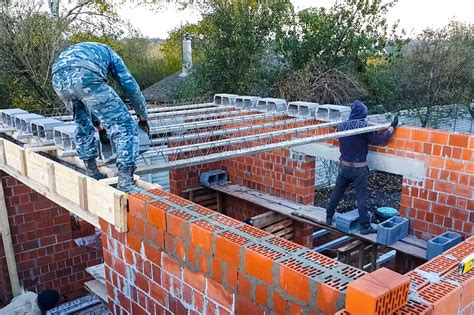

Príprava a montáž podopretia
Montážne podopretie sa rozmiestňuje podľa výkresu skladby a je nutné ho postaviť pred ukladaním nosníkov. Počet podpier nesmie byť menší ako hodnoty uvedené v tabuľke T.2 Technickej príručky (pozn. detailná tabuľka T.2 nie je súčasťou tohto materiálu). Konštrukciu podopretia je treba dostatočne zabezpečiť proti bočným výkyvom a proti zaboreniu do podkladu.
Pri viacpodlažných budovách sa musia zohľadniť možné zaťažovacie účinky na nižšie stropy. Navrhovanie profilov a stuženia podpernej konštrukcie (pozdĺžny trámec, stojka, pätka, výstuhy) prináleží stavbyvedúcemu.
Ukladanie trámov a tvárnic
Stropné trámy sa rozmiestňujú podľa výkresu skladby, pričom treba dbať na začiatok, smer ukladania a osové vzdialenosti trámov. Úložná plocha musí byť vodorovná, aby na ňu betónový pás trámu dosadal celou svojou plochou. Úložná dĺžka je predpísaná vo výkrese skladby, minimálne však musí dosahovať hodnoty uvedené v tabuľke T.2 Technickej príručky. Silne poškodené trámy sa nesmú použiť.
Ako prvé sa ukladajú koncové stropné tvárnice, ktoré majú plné čelá zabraňujúce zatečeniu betónu. Pri ich ukladaní sa tiež skontroluje osová vzdialenosť trámov. Ďalej sa rozmiestňujú stropné tvárnice kolmo na rozpätie trámov.
Prídavná, horná koncová, vencová, ihlová výstuž a výstuž dosky nadbetonávky sa musí rozmiestniť podľa výkresu výstuže a musí vyhovovať príslušným normám.
Obmedzenia zaťaženia v montážnom stave
Po postavení montážneho podopretia, uložení stropných trámov a vložiek je strop pochôdzny. Pohybovať po strope sa môže len na vopred položených fošnách s fúrikom naloženým max. 75 l betónu. Po debniacich platniach DP70 sa nesmie chodiť ani jazdiť! Na strope v montážnom stave sa nesmie skladovať stavebný materiál.
Betonáž, Ošetrovanie a Zodpovednosť
Príprava na betonáž a požiadavky na betón
Podpernú konštrukciu treba pred betonážou dôkladne prekontrolovať, stojky dotiahnuť príp. podklinovať, aby sa dosiahlo predpísané nadvýšenie (vzopätie v strede trámu). Ďalej sa podľa výkresu skladby musí prekontrolovať uloženie stropných dielov a podľa výkresu výstuže uloženie výstuže.
Pred betonážou treba starostlivo odstrániť nečistoty a navlhčiť stropné diely. Nesmie sa betónovať na zľadovatený a zasnežený strop. Sneh a ľad sa neodstraňuje soľou ale teplou vodou. Pri teplotách pod 5 °C sa musia dodržiavať príslušné normové predpisy na ochranu betónu.
Betón musí mať požadovanú kvalitu (min. C20/25), musí byť plastický, nie riedky. Pri stropoch s kombinovanou nadbetonávkou (20+0 a 25+0) je dovolená max. veľkosť zŕn 8 mm. Kombinovaná nadbetonávka sa vytvorí zabetónovaním horných ozubov tvaroviek. Pri stropoch so spojitou nadbetonávkou (20+4 a 25+5) je dovolená max. veľkosť zŕn 16 mm.
Proces betonáže a zhutňovanie
Ak sa betónuje so žeriavom, bádiu s betónom treba otvoriť až tesne nad stropom. Betón dopravovaný pumpou sa nesmie vypúšťať z výšky ale z položenej hadice a hneď rozhŕňať, aby sa nenakopil. Zhutnenie sa robí pomocou vibrátora alebo prepichovaním. Celý strop sa betónuje v jednom pracovnom slede.
Debnenie vencov bez stropnej konštrukcie
Ak sú nutné prerušenia, pracovné škáry musia byť stanovené stavbyvedúcim. Povrch betónu sa stiahne do roviny tak, aby bola dodržaná predpísaná hrúbka stropu.
Ošetrovanie a odstránenie podopretia
Počas prvého týždňa tvrdnutia je potrebné betón ošetrovať vlhčením. Pred dažďom, vetrom, slnečným žiarením a mrazom treba čerstvý betón chrániť PVC fóliou alebo celtovinou. Podperná konštrukcia sa smie odstrániť najskôr po 3 týždňoch. Pri teplotách nižších ako 5°C sa musí táto doba predĺžiť v súlade s príslušnými normami.
Skladovanie a manipulácia s materiálom
Stropné trámy a vložky možno z dopravného prostriedku vykladať ručne alebo pomocou žeriavu. Nesmú sa však zhadzovať, vysýpať alebo s nimi manipulovať takým spôsobom, ktorý by mohol viesť k ich poškodeniu. Pri tom je nutné vykonať kontrolu množstva, typu a dĺžky trámov a vložiek.
Stropné trámy sa skladujú usporiadané podľa dĺžky. Pri nerovnom podklade treba každých 1,5 m podložiť fošne alebo hranoly. Pri väčšom množstve sa môžu trámy ukladať vo viacerých vrstvách. Medzi jednotlivé vrstvy je potrebné kolmo podložiť hranoly alebo laty. Ak nie sú stropné vložky paletované, po roztriedení sa môžu uložiť na rovný podklad do max. 6 vrstiev.
Zodpovednosť a garantovaná únosnosť
Za správnu a odbornú realizáciu betónového stropu zodpovedá stavbyvedúci a to aj v prípade, ak pracovník výrobcu poskytne na stavbe, prípadne telefonicky ďalšie vysvetlenia k výkresom skladby, výstuže, skiciam a pod. Únosnosť stropu je zaručená len pre zaťaženie uvedené vo výkrese skladby. Zaťaženie od priečok, konštrukcie strechy, schodiska a pod.
