Železobetón je základným pilierom moderného stavebníctva, pričom betonárska výstuž, ľudovo nazývaná „roxor“, je kľúčovým komponentom zabezpečujúcim pevnosť v ťahu a odolnosť konštrukcie. Zatiaľ čo betón vyniká vysokou pevnosťou v tlaku, jeho odolnosť v ťahu je minimálna. Oceľová výstuž tento nedostatok kompenzuje - preberá ťahové napätia, rozkladá sily a spolu s betónom vytvára trvácny celok.
Jedným zo špecifických spôsobov namáhania konštrukčných prvkov je šmyk. Šmyková výstuž zohráva rozhodujúcu úlohu pri zabezpečení bezpečnosti, stability a dlhej životnosti železobetónových konštrukcií, najmä v miestach s vysokým koncentrovaným zaťažením.
Význam šmykovej výstuže pri pretlačení dosiek
Porušenie dosky pretlačením cez stĺp predstavuje nebezpečný jav, ktorému možno predísť vhodným vystužením v okolí stĺpa. V mieste uloženia na zvislú nosnú konštrukciu je doska zaťažená šmykovou silou a ohybovým momentom. K porušeniu dochádza náhle, bez varovných znakov, čo môže viesť k reťazovému zrúteniu konštrukcie.
Šmyková výstuž proti pretlačeniu:

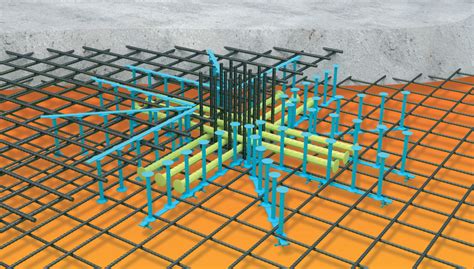

- Používa sa na vytvorenie skrytých stĺpových hlavíc v monolitických stropných doskách.
- Zhotovuje sa najčastejšie z dvojhlavých tŕňov navarených na montážnu lištu.
- Umožňuje zvýšiť únosnosť dosky proti pretlačeniu až dvojnásobne.
- Prvky sa vyrábajú na mieru podľa požiadaviek statika, čo zaručuje presné rozmiestnenie tŕňov.
Technické riešenia a typy výstuže
Okrem tŕňov existujú aj iné systémy, ako napríklad mriežkovité alebo rebričkovité prvky (napr. typ DE), sformované do tvaru „V“. Tie sa ukladajú rotačne-symetricky alebo hviezdicovito. V šmykom namáhanej zóne sa tak vytvorí hustá sieť vertikálnych prútov, ktorá prenáša vysoké zaťaženie z dosky do podpory.
V nasledujúcej tabuľke nájdete prehľad základných vlastností betonárskej ocele podľa noriem:
| Trieda | Označenie | Vlastnosti | Použitie |
|---|---|---|---|
| A | B500A | Normálna ťažnosť | KARI siete, plošné konštrukcie |
| B | B500B | Vysoká ťažnosť | Tyče, prúty do základov a vencov |
| C | B500C | Veľmi vysoká ťažnosť | Špeciálne konštrukcie |
Zásady správnej realizácie a inštalácie
Proces inštalácie výstuže je kritický pre trvanlivosť stavby. Pri práci so šmykovou výstužou je potrebné dbať na:
- Dodržanie armovacieho plánu: Presné rozmiestnenie, průmery a dĺžky výstuže musia zodpovedať statickému výpočtu.
- Krytie betónom: Minimálna vzdialenosť medzi povrchom výstuže a povrchom betónu je nevyhnutná pre ochranu pred koróziou. Používajte dištančné podložky, aby výstuž nelahala priamo na debnení či zemi.
- Stabilita počas betonáže: Výstuž musí byť pevne uviazaná, aby sa počas ukladania a vibrovania betónu neposunula.
- Ochrana proti korózii: Korózia zväčšuje objem ocele, čo vedie k praskaniu betónu. Kvalitný betón s nízkou priepustnosťou a správne krytie sú najlepšou prevenciou.
Pri použití šmykových tŕňov sa z pohľadu staviteľa jedná o efektívne riešenie, pretože dielenské spracovanie a dodanie na mieru eliminujú potrebu zložitého ohýbania strmienkov na stavbe a zvyšujú kvalitu výslednej konštrukcie.
