Betonárska oceľ, známa aj ako armatúra, je neoddeliteľnou súčasťou moderného stavebníctva. Železobetón, ktorý je výsledkom spojenia betónu a oceľovej výstuže, nachádzame takmer všade okolo nás. Bez nej by betónové konštrukcie stratili svoju pevnosť, pružnosť a celkovú stabilitu, čím by bola ohrozená samotná podstata stavieb.
Betonárska oceľ sa na stavbu dodáva podľa špecifických objednávok, predovšetkým v závislosti od požadovaných priemerov. V minulosti sa používali rôzne typy výstuží a betonárskej ocele. Od 30-tych do 50-tych rokov minulého storočia bol bežný roxor so štvorlístkovým prierezom a priečnymi rebrami.
Pri betónovaní je nevyhnutné dodržiavať stanovenú výstuž uvedenú v projektovej dokumentácii. Tá môže byť definovaná všeobecne, napríklad ako kari siete s konkrétnymi rozmermi ôk a hrúbkou drôtu, alebo špecificky s presnými rozmermi a požiadavkami na presah. V zložitnejších prípadoch sa vypracúvajú armovacie výkresy, ktoré detailne popisujú všetku potrebnú výstuž. Každá stavba je jedinečná a len jej projektant pozná všetky špecifické detaily, vrátane možných budúcich úprav stavby.
Výroba a spracovanie betonárskej ocele

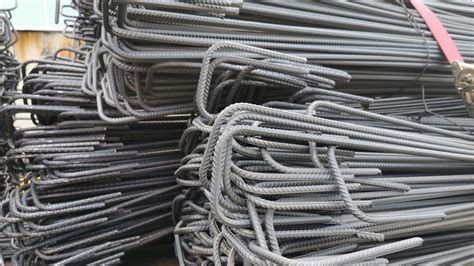

Oceľové drôty sa na požadovanú dĺžku strihajú a rovnajú v elektrických zrovnávačkách. Následne sa prúty ohýbajú do požadovaných tvarov na elektrickej ohýbačke, pričom musia byť bezpečne upevnené, aby nedošlo k ohrozeniu pracovníkov. Na fixáciu výstuže sa používa mäkký viazací drôt, ktorý sa upevňuje v miestach kríženia. Alternatívou k viazaniu je zváranie, ktoré však nie je považované za nosný spoj.
Je dôležité používať iba kvalitný materiál a dbať na dostatočné prekrytie armatúry, ako aj na jej správnu vzdialenosť od debnenia či terénu. Armatúra vychádzajúca z betónu stráca svoj účel. Pri betónovaní je nevyhnutné používať vibrátor, aby bola armatúra dokonale obalená betónom, čo zaisťuje jej plnú funkčnosť.
Typy betonárskej ocele a ich výroba

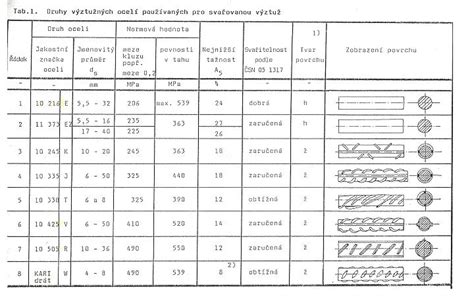

Betonárska oceľ sa delí do dvoch základných skupín:
- Ocele kruhového prierezu s priečnymi rebrami alebo vtiskami na povrchu.
- Predpínacia výstuž, ktorá sa do konštrukcií ukladá v predpätom stave.
V roku 2005 bol vydaný európsky štandard EN 10 080 „Ocel pre výstuž do betónu - Zváriteľná betónová oceľ - Všeobecne“, ktorý stanovuje všeobecné požiadavky a definície pre prevádzkové charakteristiky zváriteľnej betonárskej ocele. Pre predpínaciu výstuž existuje predbežný štandard prEN 10 138, časť 1 „Ocele pre predpínanie betónu - Časť 1: Všeobecné požiadavky“.
Problematika zvárania betonárskej ocele sa týka predovšetkým ocelí s rebrami a súvisí so súčasnými trendmi ich výroby. Existujú tri hlavné spôsoby výroby:

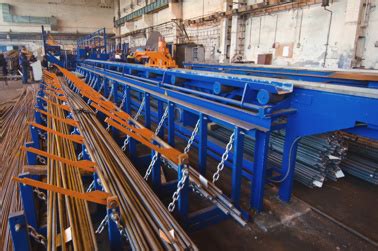

- Valcovaním za tepla s následným riadeným ochladzovaním: Po valcovaní prechádza tyč špeciálnym chladiacim zariadením, ktoré spôsobuje zakalenie povrchu. Výsledkom je oceľ s húževnatým jadrom a zakalenou martenzitickou povrchovou vrstvou. Táto oceľ má spravidla dve rady priečnych rebier, vyrába sa v priemeroch od 8 do 40 mm a dodáva sa prevažne v tyčiach s deklarovanou vyššou plasticitou (duktilita B alebo C).
- Valcovaním za tepla s následným naťahovaním za studena: Oceľ s rebrami sa navinie na svitek, po vychladnutí sa dodatočne naťahuje o cca 4-5 %. Naťahovanie za studena vedie k spevneniu ocele s miernou stratou plasticity. Táto oceľ má spravidla štyri rady priečnych rebier, vyrába sa v priemeroch od 6 do 16 mm a dodáva sa vo svitkoch s deklarovanou vyššou ťažnosťou (zvyčajne s duktilitou B, výnimočne C).
- Valcovaním za studena: Za tepla valcovaná hladká oceľ sa za studena preťahuje cez prievlak, ktorý spôsobuje redukciu prierezu a zároveň vytvorenie rebier na povrchu. Týmto procesom dochádza k spevneniu ocele so stratou plasticity. Táto oceľ má spravidla tri rady priečnych rebier, vyrába sa v priemeroch od 4 do 14 mm a dodáva sa vo svitkoch alebo v tyčiach s deklarovanou normálnou ťažnosťou (zvyčajne s duktilitou A, prípadne B). Často sa využíva na výrobu zváraných sietí a priestorových nosníkov.
Zváranie betonárskej ocele
V roku 2006 bol vydaný súbor noriem EN ISO 17660 „Zváranie - Zváranie betonárskej ocele“, ktorý dopĺňa požiadavky na zváranie betonárskej výstuže uvedené v Eurokóde 2. Tieto normy sa zameriavajú na:
- Zváranie nosných a nenosných spojov zo zvárateľnej betonárskej ocele a korozivzdornej betonárskej ocele.
- Spoje medzi betónárskou oceľou navzájom, ako aj s inými oceľovými súčasťami.
Normy sa nevzťahujú na výrobu zváraných sietí a priestorových nosníkov na mnohobodových strojoch pre bodové a výstupkové zváranie.

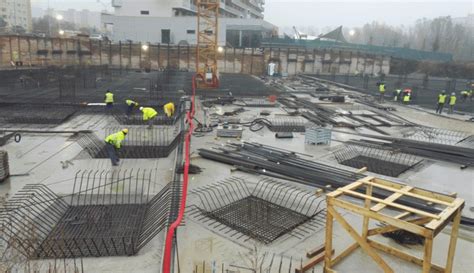

Normy EN ISO 17660 predpisujú metódy zvárania, ktoré je možné použiť:
- Spoj preplátovaním: Jeden z najčastejšie využívaných spôsobov, najmä na montážach.
- Spoj s príložkami: Môže byť prevedený jednostrannými alebo obojstrannými zvarmi s dodržaním predpísanej dĺžky príložiek a veľkosti svaru.
- Tupý spoj: Ďalší spôsob zvárania betónárskej výstuže.
- Krížový spoj: Spôsob zvárania krížiacich sa tyčí, ktorý môže byť obojstranný alebo jednostranný. Pri nosných krížových spojoch je na výkresovej dokumentácii stanovený tzv. "faktor zvaru". Pri zváraní krížovými spojmi by priemer krížiacich sa tyčí mal spĺňať podmienku dmin / dmax ≥ 0,4.
- Svarové spoje betónárskej ocele s inými oceľovými súčasťami.
Druhá časť článku sa venuje procesnému prístupu k zváraniu, požiadavkám na kvalifikáciu zváračského personálu, postupom zvárania a výrobným skúškam zvarov. Je dôležité zdôrazniť, že moderné typy ocele sú náchylnejšie na tepelné zmeny vplyvom technológie výroby, preto je dodržiavanie technologickej disciplíny pri zváraní kľúčové pre dosiahnutie požadovanej kvality a bezpečnosti.
