Betonárska oceľ, známa tiež ako betonárska výstuž, je spravidla označenie kruhových tyčí z ocele, ktoré sa vkladajú do betónu. Vďaka nim sa výrazne zvýši nosnosť betónu, zníži sa jeho deformácia a dochádza k výrobe železobetónu, ktorý je neoddeliteľnou súčasťou moderného stavebníctva. Železobetón je takmer všade okolo nás. Stal sa neoddeliteľnou súčasťou nášho života a každý, kto už betónoval, sa stretol aj s pojmom betonárska oceľ, ináč nazývaná aj armatúra.
V súčasnosti sa slangový výraz „roxor“ používa na všeobecné označenie všetkých betonárskych výstuží. Pôvodne, od 30. do 50. rokov 20. storočia, sa ale týmto výrazom označoval jeden konkrétny typ profilu betonárskej výstuže. V 30. až 50. rokoch minulého storočia sa používal roxor so štvorlístkovým prierezom a priečnymi rebrami.
Čo je betonárska výstuž a prečo je nevyhnutná?
Betónová výstuž, ľudovo nazývaná „roxor“, je oceľ zalievaná do betónu, ktorá zabezpečuje pevnosť v ťahu a odolnosť proti praskaniu. Betonárska oceľová výstuž je v betónových skeletoch veľmi dôležitá. Bez nej by skelety nemali takú pevnosť ani pružnosť a bola by tak ohrozená samotná podstata stavieb.

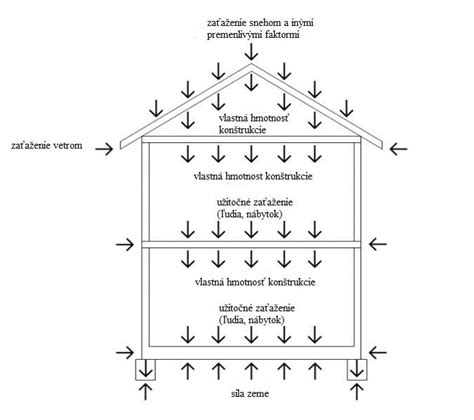

Betón má vysokú pevnosť v tlaku, ale v ťahu je jeho odolnosť minimálna. Bez výstuže by sa pri ohybe rýchlo praskal. Oceľová výstuž tento problém rieši - preberá ťahové napätia, rozkladá sily a spolu s betónom vytvára trvácny celok. Vďaka železobetónu vznikajú mosty s veľkými rozpätím, pevné stropy aj základové dosky, ktoré bez problémov unesú celé budovy.
Ďalšou výhodou je, že betón aj oceľ majú podobnú teplotnú rozťažnosť, a preto pri zmenách počasia pracujú spoločne, bez nadmerného namáhania spojov. Výstuž tak nielen zaisťuje stabilitu, ale aj predlžuje životnosť celej stavby. Správne navrhnutý a zrealizovaný železobetón vydrží desiatky rokov bez väčších opráv a odolá extrémnym podmienkam - od mrazov až po letné horúčavy.
Systémy označovania a triedy betonárskej ocele
Betonárska oceľ sa označuje v súlade s normou STN EN 10027-1 (Systém označovania ocelí) v tvare BXXXZ. V tomto vyjadrení:
- B predstavuje betonársku oceľ,
- XXX udáva medzu klzu v MPa,
- Z označuje duktilitu ocele.
Duktilitu možno laicky definovať ako schopnosť materiálu plasticky sa deformovať bez porušenia, teda schopnosť byť roztiahnutý bez vzniku trhlín.
Betonárska oceľ sa nevyrába len v jednom univerzálnom prevedení. Podľa slovenskej normy STN 42 0139 sa rozlišuje viacero tried podľa ťažnosti, teda schopnosti materiálu odolávať ohybu a deformáciám. Práve táto vlastnosť určuje, či sa oceľ hodí skôr do plošných konštrukcií, do nosných vencov alebo do špeciálnych prvkov s vysokými nárokmi na pružnosť a pevnosť.
| Trieda | Označenie | Vlastnosti | Použitie |
|---|---|---|---|
| A | B500A | Normálna ťažnosť | KARI siete, plošné konštrukcie |
| B | B500B | Vysoká ťažnosť, vhodná na ohýbanie | Tyče, prúty do základov a vencov |
| C | B500C | Veľmi vysoká ťažnosť | Špeciálne konštrukcie |
Typy betonárskej výstuže
Od začiatku stavania železobetónových konštrukcií sa používalo veľa druhov výstuží i betonárskej ocele. Pri voľbe výstuže treba brať do úvahy nielen výrobný sortiment, ale tiež typy konštrukcie, do ktorých sú výstuže zabudovávané. Medzi základné typy patria:

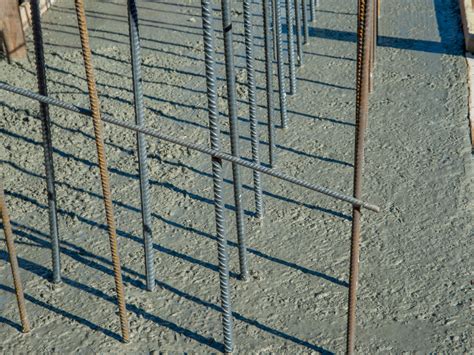

- Tyčová výstuž: Klasické rebrované prúty s priemerom 6 až 32 mm, najčastejšie v triede B500B. Používajú sa do základov, vencov aj nosných konštrukcií a tvoria „kostru“ väčšiny železobetónových prvkov.

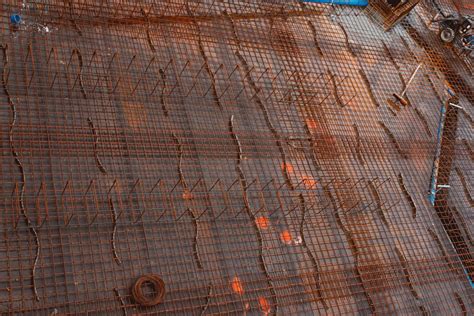

- KARI siete: Zvárané siete z oceľových drôtov, najčastejšie B500A. Ideálne pre podlahové dosky, potery alebo základové dosky, kde rozkladajú zaťaženie a bránia vzniku prasklín.
- Strmene: Uzavreté obdĺžnikové či štvorcové prvky, ktoré zaisťujú správne držanie pozdĺžnych prútov. Prenášajú šmykové napätia a bránia rozovretiu konštrukcie, napríklad v pilieroch a stĺpoch.
- Rámová výstuž (armokoše): Hotové armokoše zložené z tyčí a strmeňov. Používajú sa tam, kde je potrebný pevný a presne pripravený základ - napríklad do monolitických základov, nosníkov alebo stĺpov - a šetria čas na stavbe.
KARI siete: Rozmery a využitie
KARI siete sú obľúbeným typom betonárskej výstuže, pretože urýchľujú prácu a zaisťujú rovnomernú pevnosť konštrukcie. Namiesto viazania jednotlivých prútov sa používa hotová zváraná sieť, ktorú stačí položiť na podklad. Najčastejšie nachádzajú využitie v základových doskách, podlahách, poteroch a stropoch, kde pomáhajú prenášať zaťaženie a zabraňujú vzniku prasklín. Vyrábajú sa v rôznych veľkostiach ôk a priemeroch drôtov, takže možno zvoliť variant pre ľahké aj náročnejšie konštrukcie.
Pri betonovaní máte v dokumentácii zadanú aj stanovenú výstuž. Môže ísť o všeobecný popis, ako sú KARI siete s okami 150 x 150 mm, hrúbkou drôtu 6,0 mm a presahom minimálne 30 cm. V takomto prípade viete, že máte použiť jednu KARI sieť a pri skladaní sietí vedľa seba má byť presah 30 cm.
| Označenie | Priemer drôtu | Rozmer ôk |
|---|---|---|
| KA 16 | 4 mm | 100 × 100 mm |
| KD 37 | 5 mm | 150 × 150 mm |
| KY 50 | 8 mm | 150 × 150 mm |
Správne použitie a ochrana betonárskej výstuže
Najväčším nepriateľom betonárskej výstuže je korózia. Ak sa oceľ dostane do kontaktu s vlhkosťou a kyslíkom, začne hrdzavieť. Následkom toho sa objem ocele zväčšuje a v betóne vzniká tlak, ktorý spôsobuje praskliny a odlamovanie krycej vrstvy. To môže ohroziť stabilitu celej konštrukcie. Nedostatočné krytie ocele v betóne vedie ku korózii výstuže a praskaniu konštrukcie.
Správne použitie betonárskej výstuže rozhoduje o životnosti celej stavby. Nestačí len vložiť prúty do betónu - kľúčové je riadiť sa projektovou dokumentáciou a statickým výpočtom, ktoré určujú množstvo aj rozmiestnenie ocele. Každá stavba je špecifická a len ten, kto ju navrhuje, môže poznať všetky detaily. Statik vie, či sa do budúcna neplánuje dostavba ďalšieho podlažia, prípadne iné zmeny, a preto jeho návrh musí byť rešpektovaný.
Dôležitým faktorom na životnosť železobetónovej konštrukcie je aj hĺbka uloženia výstuže pod povrchom, nazývaná tiež krycia vrstva. Tá chráni oceľové vložky pred koróziou. Rovnako dôležité je dodržať minimálne krytie betónu, pretože práve vrstva betónu chráni výstuž pred vlhkosťou a koróziou.
Predchádzanie korózii výstuže
Pre minimalizáciu rizika korózie a zabezpečenie dlhej životnosti konštrukcie je potrebné dbať na niekoľko kľúčových aspektov:
- Krytie betónom: Správna hrúbka betónu nad výstužou chráni oceľ pred vlhkosťou a agresívnymi látkami. Výstuž nikdy nesmie ležať priamo na zemi - používajú sa dištančné podložky, ktoré zabezpečia správnu polohu prútov v konštrukcii.
- Kvalita betónu: Vyššia trieda betónu s menšou priepustnosťou obmedzuje prenikanie vody a solí.
- Dištančné podložky: Zabraňujú tomu, aby výstuž ležala priamo na zemi, kde by bola vystavená vlhkosti.
- Antikorózne nátery alebo galvanizácia: Pri špeciálnych konštrukciách možno použiť povrchovú ochranu výstuže.
- Správne upevnenie strmeňov: Nepodceňujte strmene. Tieto nenápadné prvky prenášajú šmykové napätia a držia pozdĺžne tyče pohromade, takže práve vďaka nim vydržia stropy, vence či základy zaťaženie bez prasklín.
- Vibrovanie betónu: Trvajte na tom, aby sa pri betónovaní použil vibrátor, lebo len armatúra, ktorá je dokonale obalená betónom, má zmysel.
Manipulácia a montáž výstuže na stavbe
Betonárska výstuž sa na stavbu dodáva podľa objednaných priemerov. Oceľové drôty sa rovnajú v elektrických zrovnávačkách, kde sa súčasne aj strihajú na predpísanú dĺžku. Na požadovanú dĺžku sa musia nastrihať aj prúty. To všetko je nutné realizovať na bezpečnom mieste, aby neboli ohrození pracovníci.
Oceľ nastrihaná na potrebnú dĺžku sa na elektrickej ohýbačke ohne presne podľa výkresu do žiadaného tvaru. Pri ohýbaní musia byť prúty upevnené, aby nikoho neohrozili.
K samotnej fixácii výstuže sa používa mäkký viazací drôt, ktorý sa viaže v miestach kríženia výstuže. Namiesto viazania môžeme výstuž spojiť aj zváraním, čo ale nie je nosný spoj. Používajte iba kvalitný materiál a dbajte na dostatočné prekrytie armatúry a dostatočnú vzdialenosť armatúry od debnenia či terénu. Armatúra, ktorá vychádza z betónu, je nanič.
Betonárska výstuž je neoddeliteľnou súčasťou moderného stavebníctva. Bez nej by železobetónové stavby nemohli existovať. Či už ide o základovú dosku rodinného domu, most alebo výškovú budovu, vždy je kľúčové použiť správny typ výstuže a dodržať projektovú dokumentáciu. Nepodceňujte preto armatúry a betóny.
