Sprievodca chybovými kódmi plynových kotlov Baxi: Diagnostika a riešenia pre bežné poruchy

Plynové kotly značky Baxi sú obľúbenou voľbou pre vykurovacie systémy v domácnostiach vďaka svojej spoľahlivosti a efektívnosti. Tieto moderné tepelné zariadenia sú dostupné v rôznych konfiguráciách, čo zabezpečuje komfortné prevádzkové podmienky pre používateľov. Napriek vysokej kvalite sa však žiadne elektronicko-mechanické zariadenie nevyhne poruchám. V technickej dokumentácii sa uvádza až 99 možných typov porúch.

Moderné domáce spotrebiče, vrátane plynových kotlov, vo veľkej miere využívajú mikrokontroléry. Tieto elektronické komponenty umožňujú efektívne riadenie zariadení bez nutnosti ľudského zásahu a zároveň zlepšujú monitorovanie, včasnú detekciu porúch a presnú diagnostiku. Riadiace jednotky v plynových kotloch Baxi dokážu detegovať systémové chyby a informovať používateľa prostredníctvom špecifických číselných kódov zobrazených na displeji.

Pochopenie toho, ako sa tieto chybové javy prejavujú, aké kódy ich sprevádzajú a ako ich možno riešiť doma, môže používateľom pomôcť rýchlo identifikovať a odstrániť problémy. Tento typ kódovania chýb v zariadení Baxi sa zobrazuje na displeji systému, keď sa počas prevádzky vyskytne porucha jednotlivého komponentu alebo porucha z iných dôvodov. Potom pomocou čísla chyby vydaného systémom bude majiteľ zariadenia alebo prizvaný mechanik schopný rýchlo určiť miesto poruchy a odstrániť havarijnú situáciu.

Zoznam všetkých existujúcich chybových kódov pre kotly Baxi je rozsiahly, obsahuje stovky možností. Na jasný popis každého z nich jeden článok zjavne nestačí. V tomto článku sa zameriame na tie najčastejšie, s ktorými sa používatelia stretávajú v praxi.

Tabuľka: Prehľad najčastejších chybových kódov Baxi

Nasledujúca tabuľka poskytuje rýchly prehľad najčastejších chybových kódov a ich potenciálnych príčin. Podrobnejšie informácie nájdete v príslušných sekciách nižšie.

Detailný prehľad chybových kódov a ich riešenie

Kódy súvisiace so zapaľovaním a plameňom

E01 a E04: Problémy so zapaľovaním a detekciou plameňa

Kódy E01 a E04 signalizujú problémy s blokovaním zapaľovacieho systému kotla alebo poruchu snímača plameňa. Obzvlášť často sa problém vyskytuje po dlhom nepoužívaní kotla (v lete).

• Možné príčiny E01:
  • Nesprávne zapaľovanie, keď sa systém nestihne úplne naplniť plynom a kotol rýchlo zhasne.
  • Nedostatok plynu v systéme (ventil na prívodnom potrubí je zatvorený) alebo je tlak nižší, ako je požadované.
  • Neexistuje žiadny signál z plameňovej ionizačnej elektródy, ktorá je blokovaná doskou, keď dôjde k úniku mikroprúdu pri spaľovaní plynu.
  • Fáza na kotle je nesprávne nastavená, čo sa dá ľahko skontrolovať zasunutím zástrčky do zásuvky druhou stranou.
  • Porucha riadiacej jednotky, ktorá v skutočnosti reguluje proces zapaľovania a dodávky plynu.
  • Upchatie nasávacieho potrubia, čo vedie k nedostatku trakcie a nemožnosti správneho zapálenia.
• Možné príčiny E04:
  • Porušenie izolácie a tesný kontakt medzi drôtom a ionizačnou elektródou.
  • Porušenie v prevádzke komína, ktoré je spojené s nedostatkom trakcie alebo upchatím.
  • Náhle prepätia v sieti, ako aj prerušenia dodávky plynu.
  • Pri poruche centrálnej dosky sa často objaví chyba E04.

Riešenie: V prípade E01 skontrolujte kapotu, či nie je zablokovaná, a uistite sa, že ventil s prívodom plynu do kotla je úplne otvorený a že je v systéme dobrý tlak. Tiež otočte zástrčku a zasuňte ju späť do zásuvky. Pri E04 sa najskôr skontroluje komín, potom sa skontroluje hustota kontaktu drôtu a izolačnej elektródy. Ak tieto opatrenia neviedli k spusteniu kotla a na displeji zostala chyba, mali by ste zavolať sprievodcu a nezapájať sa do samoopravy.

E35, E36, E40-43: Kontrola plameňa horáka a spalín (GDC)

Táto sada kódov označuje hlavne poruchy systémov riadenia plameňa plynového horáka a systémov riadenia spalín. Kód „E35“ („35E“) teda označuje nezrovnalosť v príchode signálu prítomnosti plameňa. Kód "E36" ("36E") zvyčajne označuje poruchu snímača NTC. Kódy "E40", "E41" a "E42", "E43" pripomínajú užívateľovi zlyhanie testu spalín a ionizačného prúdu GDC.

• Možné príčiny:
  • Vlhkosť vstupujúca do oblasti elektronickej dosky.
  • Zvyškové spaľovanie po zatvorení horáka.
  • Nekonzistentnosť v kvalite dodávateľskej siete.
  • Chybný snímač NTC (snímač spalín).
  • Nedostatok spojenia medzi snímačom a elektronikou.
  • Elektronické poruchy.
  • Nedostatok tlaku plynu.
  • Znečistenie alebo porucha snímača riadenia plameňa.
  • Porucha plynového ventilu.
  • Príliš dlhý komín.

Riešenie: Niektoré z uvedených nedostatkov môže užívateľ opraviť sám. Iné problémy, ako sú elektronické poruchy a testovanie snímačov, si však vyžadujú zásah špecialistu. E35 je jedna z najzákernejších chýb, ktorá sa vyskytuje pri upevňovaní plameňa pri vypnutí prívodu plynu. Deje sa to z dvoch dôvodov: porucha samotnej dosky, ktorá opravuje falošné signály a zabraňuje fungovaniu kotla, alebo nedostatok tesnosti plynového ventilu, ktorý tvorí netesnosť.

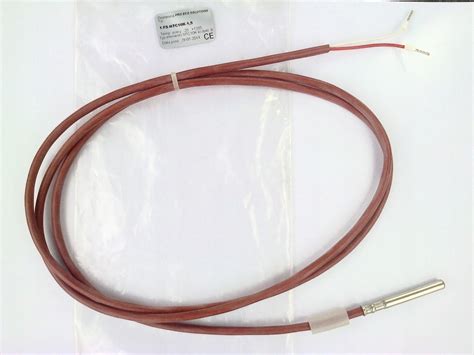

E50 a E62: Chyby snímača NTC a kontroly plameňa

Automatizácia kotlov Baxi je nastavená na určité parametre stability spaľovania, ako aj na určitý teplotný rozsah spalín. Chyba E62 (snímač kontroly plameňa horáka) sa zobrazí, ak ktorýkoľvek z dvoch parametrov (alebo obidva naraz) presahuje nastavenia.

• Tradičné dôvody E62:
  • Chybný alebo znečistený snímač kontroly plameňa.
  • Chybný snímač NTC.
  • Chyby elektronickej dosky.

Výskyt chyby „E50“ je typický pre kotly modelov ECO-5 a Main 5. Kód „E50“ sa zvyčajne zobrazuje na kontrolnom displeji z dôvodu detekcie snímačom teploty ohrevu spalín nad 180 °C.

• Možné príčiny zvýšenia teploty (E50):
  • Nízka rýchlosť cirkulácie chladiacej kvapaliny.
  • Upchaté filtre.
  • Vzhľad hydraulického odporu v systéme.
  • Nízka koncentrácia nemrznúcej zmesi.
  • Poruchy obehového čerpadla.
  • Kontaminácia systému alebo vniknutie vzduchu.

Na displeji sa zobrazí aj chybový kód „E50“ („50E“), keď sa snímač NTC pokazí v dôsledku poruchy elektroniky v dôsledku nesprávneho nastavenia ventilu prívodu plynu. Snímače sa testujú tak, že sa nahrádzajú známymi dobrými, a elektronika sa testuje prístrojmi určenými na takéto účely. Eliminácia je zabezpečená dôsledným testovaním určených jednotiek a vykonaním potrebných prác.

Kódy súvisiace s teplotou a prehrievaním

E02: Prehrievanie a poruchy teplotných snímačov

Chyba „E02“ alebo „02E“ sa môže vyskytnúť, ak je plynový kotol prevádzkovaný na plný výkon počas relatívne dlhej doby. Výrobca dbal na to, aby sa kotly neprehrievali, preto nainštaloval špeciálne regulátory teploty, ktoré automaticky zastavia prevádzku zariadenia hneď, ako sa zaznamenajú kritické teploty. Je to potrebné na ochranu zariadenia pred poruchami, ako aj pred výbuchmi plynu.

• Táto chyba sa vyvíja v nasledujúcich prípadoch:
  • Je prekročená teplota vody v hlavnom okruhu.
  • Chybný snímač teploty okruhu.
  • Chýbajúci kontakt na snímači teploty vykurovacieho okruhu.
  • Nedostatočná cirkulácia chladiacej kvapaliny v primárnom okruhu výmenníka tepla.
  • Upchatie filtra, výmenníka tepla, alebo prítomnosť vzduchu v systéme.
  • Chybné obehové čerpadlo.
  • Chyba na elektronickej doske.
  • Neexistuje žiadny kontakt s chladiacou kvapalinou alebo je veľmi slabá (pri dlhšom a častom používaní kotla bez jeho vypnutia).
  • Nesprávny signál termostatu, ktorého činnosť blokuje centrálna riadiaca doska kotla.
  • Lokálne prehriatie spojené s poruchou termostatu a neschopnosťou adekvátne posúdiť prevádzkovú teplotu.

Riešenie: Problém je vyriešený vyhodnotením zdravia termostatu a kontrolou všetkých uvedených komponentov. Všetky opravy vykonávajú iba odborníci, ktorí majú povolenie na prácu a opravu plynových zariadení.

E05 a E06: Snímače teploty TÚV a chladiacej kvapaliny

Tieto chyby sú bežnejšie v dvojokruhových kotloch Baxi, ktoré majú funkciu ohrievača vody. Vznikajú v dôsledku poruchy snímača teploty, ktorý nedokáže adekvátne posúdiť existujúcu teplotu obehovej a vykurovacej vody, v dôsledku čoho dochádza ku konfliktu signálov na centrálnej doske, čo vedie k nútenému odstaveniu kotla. Chyby „E05“, „E06“ (teplota chladiacej kvapaliny) sú typické aj pre kotly modelov „Main5“ a „ECO-5“, ako aj ostatných.

• Možné príčiny:
  • Porucha snímača teploty TÚV.
  • Medzi snímačom a elektronickou doskou nie je žiadny kontakt.
  • Precenovanie alebo podhodnotenie hraničných teplôt.
  • Porucha elektroniky.
  • Porucha snímača vykurovacieho okruhu.

Riešenie: Najprv sa skontroluje prítomnosť izolovaného kontaktu medzi tepelným snímačom a samotnou doskou, potom sa venujte pozornosť stavu elektronickej dosky a správnosti jej činnosti. Väčšinu zaznamenaných problémov je možné odstrániť jednoduchým testovaním obvodov meracím zariadením alebo výmenou predpokladaného chybného prvku za iný prevádzkyschopný. Napríklad, funkčnosť snímača teploty TÚV sa dá skontrolovať pripojením permanentného odporu na konektor, ak sa zobrazí kód poruchy 06E (E06).

E25, E26, E27 a E32: Rýchle zmeny teploty a usadeniny

Výskytu niektorého z týchto kódov - „E25“, „E26“, „E27“, „E32“ - zvyčajne predchádzajú zmeny teploty vo vykurovacom okruhu, ktoré sa vyskytujú rýchlejšie, ako je nastavené riadiacim systémom. Napríklad, ak sa teplota vykurovacieho okruhu (HC) zvýši o viac ako 1 stupeň za sekundu, na displeji kotla sa zobrazí kód „E25“ („25E“). Aby sa zobrazil kód „E26“ („26E“), zvyčajne postačuje teplota presahujúca nastavenú teplotu o 20 °C.

• Tradičné dôvody, ktoré spôsobujú takéto kódy:
  • Zablokovanie obehového čerpadla.
  • Upchatie filtra.
  • Vzduch vo vnútri systému.
  • Chybný snímač teploty KO.
  • Poruchy elektroniky.
  • Nesprávna inštalácia snímača TÚV.

Kód E32: Chyba naznačuje, že sa vo výmenníku tepla nahromadilo veľké množstvo vodného kameňa, ktorý narúša plnohodnotnú prevádzku vykurovacieho systému. Problém je vyriešený čistením.

Riešenie: Na jej odstránenie je potrebné vykonať preventívne opatrenia zamerané na kontrolu a testovanie jednotiek TÚV a CO. Vzduch zo systému sa odstraňuje pomocou štandardných inštalatérskych postupov. Výkon obehového čerpadla je kontrolovaný elektrickými a mechanickými časťami. Pri E32 sa do výmenníka tepla spustí špeciálna kvapalina s vypnutým prívodom plynu a vody. Činidlá rozkladajú vodný kameň a pomáhajú ho odstrániť zo systému.

Kódy súvisiace s ťahom a cirkuláciou

E03: Problémy s komínom a ťahom

Kód E03 sa objaví pri poruchách súvisiacich so snímačom ťahu, termostatom alebo pneumatickým relé. Táto situácia je typická pre kotly s otvorenou aj uzavretou spaľovacou komorou. Objaví sa chyba vo forme zastavenia procesu spaľovania plynu v komore. Nastane zapálenie, ale spaľovanie pokračuje relatívne krátky čas, po ktorom sa automaticky zablokuje prívod plynu.

• Možné príčiny poruchy:
  • Príliš dlhá dĺžka komína.
  • Zúžený alebo zablokovaný komín cudzím predmetom.
  • Porucha Venturiho vstrekovača.
  • Chýbajúce spojenie medzi elektronikou a pneumatickým relé.
  • Porucha ventilátora alebo chýbajúci kontakt.
  • Nesprávne pripojenie pneumatického relé.
  • Poruchy v samotnom snímači, ktorý nesprávne odhaduje tlak a teplotu na výstupe.

Riešenie: Monitorovanie rovnakej chyby na modeloch vybavených LED indikáciou sa vykonáva s prihliadnutím na značky „hviezda“ alebo „dom“. Problém je vyriešený kontrolou komína a snímačov ťahu. Opravy by mali vykonávať odborníci.

E10: Nízky tlak vody a spínač minimálneho tlaku

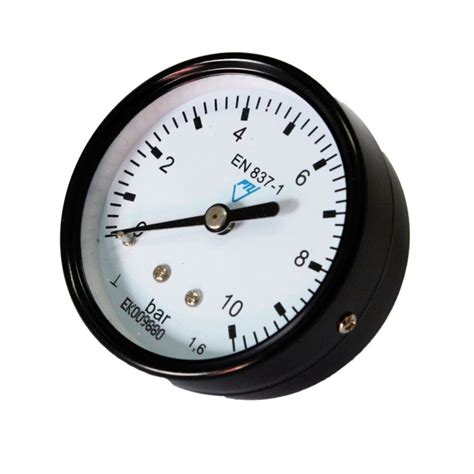

Chyba „E10“ („10E“) sa tradične zobrazuje na displeji alebo je indikovaná LED, keď je tlak vody CO príliš nízky. Funkčný komponent systému - spínač minimálneho tlaku - je použitý takmer vo všetkých prevedeniach kotlov Baxi, vrátane modelov EcoFour, Fourtech, Main Four, Navola atď. Chyba E10 je spojená s prudkým poklesom hladiny tlaku vody v systéme, ktorý je zaznamenaný tlakomerom a vedie k zablokovaniu kotla.

• Vyskytuje sa v takýchto situáciách:
  • Nie je kontakt relé s elektronickou doskou.
  • Chybný spínač minimálneho tlaku.
  • Nefunkčné TIR (tlakové relé).
  • Tyč TIR je zaseknutá.
  • Čerpadlo je chybné.
  • Cirkulácia výmenníka tepla alebo primárneho výmenníka tepla (PH) je narušená.
  • Znečistenie výstupnej trubice vody.
  • Defekt membrány (žiadny pokles tlaku).
  • Voda odchádzala z vykurovacieho systému (vyparovala sa z expanznej nádoby, alebo išla do vodovodného systému s neupevneným doplňovacím kohútikom).

Riešenie: Prvá vec, ktorú treba venovať pozornosť, je prítomnosť dostatočnej hladiny vody vo vykurovacom systéme. Pridajte vodu do expanznej nádoby, ak je jej nízka. Ak je voda nasávaná do systému automaticky, musíte otočiť kohútik a nechať systém, aby sa sám naplnil, potom kohútik zatvorte. Odstránenie chyby E10 sa vykonáva kontrolou všetkých komponentov uvedených v zozname a odstránením všetkých zistených chýb. Jednotky sa vyčistia, vymieňajú sa jednotlivé časti alebo celé jednotky. Ostatné opravy môže vykonávať len odborník.

E12 a E13: Poruchy diferenciálneho hydraulického tlakového spínača

Výskyt kódu „E12“ („12E“) alebo „E13“ („13E“) na displeji kotla jasne indikuje poruchy spojené s prevádzkou diferenciálneho hydraulického tlakového spínača. Zvyčajne počas testovania nie je detekovaný signál zo zariadenia alebo existuje signál, ktorý však nezodpovedá špecifikovanej charakteristike (falošný signál).

• Dôvody pre výskyt označeného kódu môžu byť:
  • Zastavenie čerpadla.
  • Prítomnosť vzduchu v systéme teplej vody.
  • Nízka rýchlosť obehu.
  • Na TIR nie je žiadny kontakt alebo je „zaseknutý“ kontakt.
  • Poškodenie membrány alebo upchatie filtra.
  • Impulzné trubice sú upchaté.

Riešenie: Preto by sa mala vykonať technická kontrola, aby sa zistila porucha konkrétneho prvku. A na odstránenie problému je potrebné vymeniť chybný prvok alebo vykonať preventívne reštaurátorské práce.

Elektrické a elektronické chyby

E00, E08, E09: Poruchy elektronickej dosky

Chyba E00 naznačuje poruchu elektronickej dosky, ktorá v skutočnosti riadi všetky procesy plynového kotla. Chyby E08 a E09 sa vyskytujú, keď zlyhajú jednotlivé komponenty alebo celá doska. Prejavuje sa to úplným zablokovaním plynového zariadenia a absenciou reakcie na zapálenie.

• Príčiny porúch E00 môžu byť:
  • Náhle prepätia v sieti.
  • Preťaženie kotla a jeho prevádzka na plný výkon.
  • Vyhorenie samotnej dosky alebo jej jednotlivých častí.

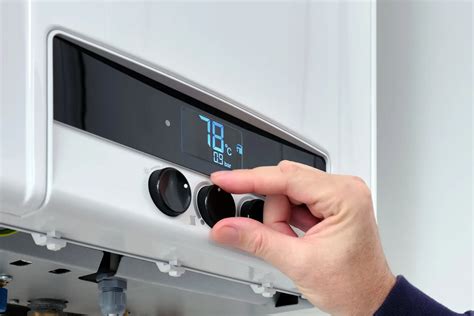

Riešenie: Pri E00 sa chyba objaví vo forme digitálnej hodnoty na displeji, ako aj ukončenie kotla s nemožnosťou ďalšieho zapaľovania. Ak chcete problém vyriešiť, mali by ste sa obrátiť na špecializované centrum na opravu plynových zariadení. Pri E08 a E09 je potrebná hĺbková diagnostika pomocou špeciálnych zariadení. Zvyčajne to naznačuje potrebu výmeny dosky za novú. Je prísne zakázané samostatne rozoberať a ešte viac opravovať alebo vymieňať jeden z hlavných pracovných prvkov kotla.

E21, E22 a E97-99: Chyby elektroniky a napájania

Oba kódy - "E21" a "E22" - označujú poruchy súvisiace s elektronickou doskou. Kód „E22“ sa môže objaviť, ak napájacie napätie klesne pod kontrolnú hodnotu (162V). Rovnaký kód sa zobrazí na displeji, ak kvalita dodávanej energie do kotla nespĺňa uvedené normy. Pre kód „E21“ je charakteristickým bodom rozptyl parametrov regulátora a narušenie normálneho spaľovania plynu. Chyby „E97“, „E98“, „E99“ - všetky tri kódy sú zvyčajne spojené s chybami v elektronike - elektronickej doske.

• Špecifikácia kódov E97-99:
  • „E97“: Frekvencia napájacieho napätia nezodpovedá norme.
  • „E98“: Chyby vyskytujúce sa konkrétne na elektronickej doske.
  • „E99“: Podobne ako E98, ale môže byť spôsobená aj príliš nízkym tlakom plynu, ako aj poruchou snímača plameňa.

Riešenie: Najjednoduchšou poruchou je strata elektrického kontaktu na relé plynového ventilu. V iných prípadoch je zvyčajne potrebné vymeniť dosku. Ak vám chýbajú skúsenosti a relevantné znalosti, je lepšie zveriť opravu dosky odborníkovi.

E55: Porucha ventilu prívodu plynu

Tento kód - „E55“ sa často prejavuje v dôsledku nesprávnej kalibrácie ventilu prívodu plynu. Ventil prívodu plynu kotla pre domácnosť Baxi je zariadenie, ktoré často spôsobuje zobrazenie kódu E55 (55E) na ovládacom displeji. Je to pomerne zložitý mechanizmus, ktorý si vyžaduje presné ladenie.

Riešenie: Na odstránenie chyby je potrebné vykonať kalibračný postup. Zvyčajne túto prácu vykonáva špecialista, ale ak chcete, môžete sa pokúsiť kalibrovať sami podľa pokynov.

E168: Prepätie v elektrickej sieti

Chyba E168 sa vyskytuje v tých domoch, kde sú prepätia v sieti vo veľkom. Odborníci odporúčajú, aby plynové kotly boli vždy pripojené cez stabilizátory napätia. Tým sa predĺži životnosť zariadenia a ochráni sa pred výskytom zodpovedajúcich chýb.

Špecifický problém: Chyba E117 - Prekročenie maximálneho tlaku v systéme

Užívateľ hlási problém s plynovým kotlom Baxi Duo-tec Compact, ktorý po dlhšom ohreve vykurovacieho systému dosiahne tlak 2,8 bar, následne kotol vypne a zobrazí poruchu E117. Po chvíli sa opäť spustí. Problém sa neprejavuje pri ohreve vody v externom zásobníku. Pri studenom kotle je tlak vody približne 1,5 bar.

Chyba E117 signalizuje prekročenie maximálneho povoleného tlaku v systéme. Aj keď pri studenom kotle je tlak v norme, pri ohreve dochádza k jeho zvýšeniu nad kritickú hodnotu.

• Možné príčiny:
  • Expanzná nádoba: Najčastejšou príčinou je nefunkčná alebo nedostatočne natlakovaná expanzná nádoba. Táto nádoba kompenzuje zmeny objemu vody pri jej ohreve. Ak nefunguje správne, tlak v systéme stúpa.
  • Zanesený filter: Upchatý filter na spiatočke môže obmedzovať prietok vody a prispievať k zvýšeniu tlaku.
  • Problém s obehovým čerpadlom: Hoci menej pravdepodobné, čiastočne zablokované obehové čerpadlo môže tiež ovplyvniť cirkuláciu a tlak.
  • Príliš veľa vody v systéme: Ak bol systém nedávno naplnený, mohlo byť pridané príliš veľa vody, čo pri ohreve spôsobí nadmerné zvýšenie tlaku.

Riešenie:

1. Kontrola expanznej nádoby: Overte tlak v expanznej nádobe (pri vypnutom a vychladnutom kotle). Mal by zodpovedať tlaku v systéme pri studenom stave (približne 1,5 bar). V prípade potreby ju dofúknite alebo vymeňte.
2. Vyčistenie filtra: Skontrolujte a vyčistite filter na spiatočke vykurovacieho okruhu.
3. Odvzdušnenie systému: Uistite sa, že v systéme nie je vzduch.
4. Redukcia tlaku: V prípade potreby možno mierne znížiť tlak v systéme otvorením odvzdušňovacieho ventilu.

Ak tieto kroky problém nevyriešia, odporúča sa kontaktovať autorizovaný servis Baxi.

Všeobecné kroky pri výskyte chyby

Ak kotol prestane pracovať a na displeji sa zobrazí chybový kód:

1. Zapíšte si kód chyby.
2. Vypnite prívod plynu a elektriny do zariadenia. Ak sa tak nestane, mali by ste nezávisle vypnúť zariadenie a zavolať špecialistu.
3. Pozrite sa do servisnej knižky, čo kód znamená a aké sú možné spôsoby riešenia. V niektorých príručkách sú však pokyny s kódmi také skromné, že vás nútia hľadať informácie o zdrojoch tretích strán.
4. V prípade potreby kontaktujte technika s oprávnením na opravu plynových zariadení. Zavolajte technika, ktorý má oprávnenie na opravu tohto zariadenia.
5. Pri potrebe výmeny dielov si zabezpečte originálne náhradné diely. V prípade potreby si zakúpte potrebné diely na výmenu.

Je prísne zakázané samostatne rozoberať, opravovať alebo vymieňať hlavné pracovné prvky kotla bez príslušných znalostí a skúseností, pretože to môže viesť k úplnej poruche zariadenia a ohrozeniu bezpečnosti. Neodporúča sa úplne otvoriť kotol a ešte viac získať konštrukčné prvky. Bez náležitých znalostí a skúseností to môže viesť k úplnej poruche plynového zariadenia. Prítomnosť chybového kódu na displeji zvyčajne spôsobí, že kotol prestane fungovať. Je veľmi nebezpečné používať chybné plynové zariadenie. Používateľ preberá plnú zodpovednosť za svoju vlastnú bezpečnosť, preto by sa opravy a údržba mali vykonávať tak často, ako to vyžaduje výrobca.
