Nastavenie a údržba automatického kotla na ekohrášok pre efektívne vykurovanie

Vykurovanie tuhými palivami, ako je uhlie a ekohrášok, zostáva populárnou voľbou pre slovenské domácnosti. Moderné kotly na tuhé palivo ponúkajú efektívne a účinné vykurovanie, pričom spĺňajú prísne európske normy. Automatické kotly na ekohrášok predstavujú moderné a efektívne riešenie vykurovania, ktoré kombinuje komfort s ekologickou prevádzkou. Tieto kotly fungujú na princípe automatického podávania paliva do horáka, kde dochádza k jeho spaľovaniu. Celý proces je riadený elektronicky, čo umožňuje optimalizáciu spaľovania a dosiahnutie vysokej účinnosti a nízkych emisií.

Cieľom tohto článku je poskytnúť informácie pre používateľov kotlov s automatickým podávačom, ktorí ako hlavné palivo používajú čierny ekohrášok. Hoci v Čechách je bežnejšie hnedé uhlie, čierny ekohrášok ponúka výhody ako vyššia výhrevnosť a jednoduchšia manipulácia a skladovanie. Čierny ekohrášok je obľúbený pre svoju vyššiu výhrevnosť v porovnaní s hnedým uhlím, ako aj pre menšie nároky na skladovanie a manipuláciu.

Čo je uhlie ekohrášok?

Uhlie ekohrášok je druh triedeného čierneho uhlia, ktoré je špeciálne upravené pre použitie v automatických kotloch s podávačmi. Vyznačuje sa malou zrnitosťou, ktorá umožňuje ľahké plnenie podávača a efektívne spaľovanie. Príkladom optimálnej zmesi je napríklad Ridepal 4 Power automatik, čo je zmes niekoľkých druhov starostlivo vybraného čierneho uhlia, ktoré prešlo niekoľkonásobným triedením. Ekohrášok je špecifický druh uhlia s malou veľkosťou zrna (frakcia do 30 mm), ktorý je špeciálne určený na spaľovanie v automatických kotloch. Vyznačuje sa vysokou výhrevnosťou a nízkym obsahom síry, čo priamo prispieva k zníženiu emisií škodlivých látok do ovzdušia.

Kľúčové parametre paliva

Pri výbere ekohrášku je nevyhnutné sledovať niekoľko technických parametrov, ktoré ovplyvňujú výkon a stav kotla:

1. Výhrevnosť: Kvalitný ekohrášok dosahuje vysokú výhrevnosť, napríklad až 29,2 MJ/kg, čo je kľúčové pre efektívny prenos tepla v liatinových kotloch.
2. Zrnitosť: Optimálna frakcia v rozmedzí 8-25 mm zabezpečuje plynulé podávanie paliva bez zasekávania mechanizmu.
3. Obsah síry a popola: Kvalitné palivo (napr. Carbon R eco-hrach) obsahuje minimum týchto látok, čo minimalizuje koróziu a znečistenie kotla.
4. Vlhkosť: Nízka vlhkosť je nevyhnutná pre správne spaľovanie a zamedzenie tvorby deštruktívnych látok.

Výhody a ekologický aspekt

Použitie ekohrášku prináša užívateľom viacero benefitov:

• Komfort: Automatické podávanie paliva minimalizuje potrebu častých návštev kotolne. Zásoba paliva zaručuje dlhú prevádzku zariadenia.
• Dlhá životnosť kotla: Používanie paliva s nízkym obsahom síry a nízkou vlhkosťou chráni retortový horák a komínové prieduchy pred predčasnou degradáciou.

Hoci sa uhlie tohto typu označuje predponou "eko", z environmentálneho hľadiska ide stále o fosílne palivo. Pri manipulácii a spaľovaní vzniká uhoľný prach a emisie, ktoré môžu negatívne vplývať na zdravie a životné prostredie.

Nastavenie automatického kotla

Nastavenie kotla na pelety je veľmi dôležité. V prvom rade je nutné si uvedomiť, že automatické kotly na pelety fungujú v modulačnom režime. Stanovíme maximálne dávkovanie a minimálne dávkovanie paliva a tomu úmerné otáčky ventilátora pre minimálny a maximálny výkon kotla.

Na moderných automatických kotloch je možné upravovať dávkovanie peliet a otáčky ventilátora ručne. Pre optimálne nastavenie spaľovania automatického kotla odporúčame vždy konzultovať s inštalatérom, ktorý sa na daný typ kotla špecializuje a školí.

Vizuálna kontrola spaľovania

Správne nastavenie kotla je kľúčové pre jeho efektívnu a bezpečnú prevádzku. Vizuálne to môže byť prezentované nasledovne: zvyšky žhavoty (žiaru) by mali byť na prstenci horáka, ale do retorty musí padať iba popol. Plameň má byť žlto-oranžový. Ak stmavne do tmavočervena, znamená to, že nemá dostatok vzduchu. Ak je plameň svetlý, agresívny a prská, nadbytok spaľovacieho vzduchu spôsobí padanie peliet do popolníka. Biely oheň znamená, že prívod vzduchu je príliš veľký. Červený dymový oheň je znamením, že prívod vzduchu je príliš malý. Hrášok by mal horieť na, a nie v strede retorty. "Vyhorené kráter" v retorte je známkou príliš veľkého prietoku vzduchu, ktorý ochladzuje kotol a znižuje jeho účinnosť.

Regulácia prívodu vzduchu

Regulácia kotla na tuhé palivo sa dá zabezpečiť pomocou regulátora ťahu nainštalovanom na kotli. Nastavenie clony ventilátora a výkonu ventilátora je nutné prispôsobiť vonkajším podmienkam (teplote). Ventilátor (vstup do ventilátora) by mal byť niekedy zaclonený dokonca v 80 - 90 %. Čím nižšia bude vonkajšia teplota, tým sa zvyšuje prirodzený komínový ťah, a preto by sa malo ďalej obmedzene prúdenie vzduchu. Spaľovanie musí riadiť program kotla a nie ťah komína. Prívod vzduchu musí byť v minimálnom množstve, ktoré zaručuje dokonalé spaľovanie uhlia.

Lambda sonda pre automatickú korekciu

Niektoré kotly tiež umožňujú automatickú korekciu spaľovania pomocou lambda sondy. Lambda sonda detekuje zvyškový kyslík a automaticky upravuje množstvo paliva a vzduchu, ktorý ide do kotla tak, aby udržala zvyškový kyslík na požadovaných hodnotách. Ideálna hodnota zvyškového kyslíka sa odlišuje podľa typu kotla. Je dobré si pamätať, že ani lambda sonda nie je stopercentný ukazovateľ. Nie je napríklad schopná upraviť spaľovanie na základe typu používaných peliet.

Praktické skúsenosti a riešenie problémov

Nastavenie parametrov kotla na čierny ekohrášok býva častokrát výzvou. Používatelia zdieľajú svoje skúsenosti s nastavením podávača, prestávky, ventilátora a clony, aby dosiahli optimálne spaľovanie a zabránili problémom ako spekanie uhlia alebo dechtovanie.

Optimalizácia nastavení a riešenie spekancov

Jeden z používateľov mal problémy s nastavením podávača pre čierny ekohrášok. Postupne znižoval nastavenie podávania až na 11 sekúnd a 38 sekúnd pauzu, s ventilátorom na 5 a clonou privretou na 1 cm. Uhlie prehrievalo dosť dobre, aj keď sa vyskytovali nedopaly a podarilo sa mu eliminovať dechtovanie. Teraz pri cca -2 °C až 0 °C nahreje 3 stupňovú hysterézu za 9 minút a 18 trvá pokles teploty o spomínané 3 stupne.

Spekanie uhlia v horáku je častým problémom, ktorý sa podľa skúseností používateľov často spája s príliš vysokým prívodom vzduchu. Zníženie množstva vzduchu, prípadne čiastočné privretie clony ventilátora, môže pomôcť tento problém odstrániť. Spekance sú väčšinou, keď je veľa vzduchu. Používateľ s kotlom Viadrus U22 4-článkovým, riadiacou jednotkou CS-37rs a poľským podávačom tiež zaznamenal spekance. Spekance prestali, keď znížil prívod vzduchu.

Pre kotol TOPmax s rovnakým typom uhlia sa osvedčilo nastavenie vzduchu okolo 20-30 %. Pri nastavení vzduchu iba okolo 20-30 % uhlie fakt dobre horelo (do prachu). Teraz už bežím v PID a ten mení nastavenie tiež medzi 18-25 %, práca 3-7 s a prestávka 30-80 s (dá sa sledovať v servisnej obrazovke).

Príklady nastavení pre rôzne kotly

• USPOR 25 automat: Nastavenie 10 sekúnd dávka a 100 sekúnd prestávka. Horák na 5 % a aj dvierka ventilátora otvorené na 2 cm. Klapka komína zavretá. Kotol v pohode vytiahne na 60 °C.
• USPOR 18: Nastavenie 15 s podávanie, 80 s prestávka, vzduch 25 %. Používateľ sa trápil skoro 2 mesiace, ale teplota v dome napr. z nočných 22 °C na denných 23 °C (áno 1 °C) trvá viac ako hodinu a kotol sa nepodarilo vykúriť na viac ako 58 °C. Vykurovaná plocha 100 m2, 7 ks KORADO. Iný používateľ s USPOR automat 25 mal nastavenie 11 s podávanie, 67 s prestávka, 80 % vzduch a klapka ventilátora otvorená tak na 1 cm. Pec mu vyhriala na 54 stupňov a viac nie.
• Viadrus 5-článkový (čierny ekohrášok z Poľska, Siemens regulácia): Nastavenie 4,5 s chod a 38 s pauza, clona na ventilátore asi na 40 % otvorení. Krásny plameň, nedopal neexistuje, jemný popol bez spekancov.

Niekde som čítal že je to podávanie / pauza * 60. Výsledok by mal byť v kWh. Výkon horáka pre čierne uhlie na základe dávkovania a prestávky.

PID regulácia a jej špecifiká

PID regulácia je moderný systém riadenia kotla, ktorý dynamicky prispôsobuje parametre spaľovania aktuálnym potrebám. V PID režime kotol fúka a podáva stále, udržuje si požadovanú teplotu, a riadi sa podľa teploty kotla, teploty spalín. Útlm je pri PID nežiaduci. Ak kotol dosiahne teplotu 63 °C, poprípade ide v útlme kotla na 50 °C, stále tlačí do ohniska aj keď je plné a fúka aj na 60 %. Nemal by pri dosiahnutí zadaných teplôt len občas dávkovať a pofukovať?

Problém je to, že aj keď dosiahne teplotu 63 °C, poprípade ide v útlme kotla na 50 °C, stále tlačí do ohniska aj keď je plné a fúka aj na 60 %. Dôsledkom je vysoká spotreba. PID sa musí vyladiť tak, aby horák pekne vyháral a zároveň nepodhorával a hlavne bolo, všetko v horáku vyhorené.

V útlme sa uhlie nepodáva alebo len 5-10 sekúnd 1x za 10-15 minút. Ak je 30 sekúnd podávanie v útlme, potom sa netreba diviť, že sa tvoria krusty. V útlme mi každých 5 minút prefukuje ventilátor tou istou silou ako v prevádzke po 120 sekúnd.

Ekvitermická regulácia

S ekvitermickou krivkou sa odporúčajú nastavenia:

• -20 °C: 55 °C
• -10 °C: 46 °C
• 0 °C: 42 °C
• 10 °C: 37 °C

Po nakúrení sa teplota do obehu zníži (napríklad z 46 °C na 33 °C) a čerpadlo točí nonstop. Dom je nakúrený na 23 °C a do 6 rána poklesla teplota na 21,6 °C. Kotol udržiava 65 °C, na zmiešavacom ventile nastavené 48 °C voda do kúrenia. Spiatočka sa pohybuje cca od 57 do 62 °C. Po nakúrení nastavené zníženie o -13 °C, teda do obehu sa dostáva 35 °C voda.

Kvalita ekohrášku

Kvalita ekohrášku má zásadný vplyv na prevádzku kotla. Niektorí používatelia považujú ekohrášok Platinum za najhorší, čo kedy mali. Má slabý výkon, tvoria sa spekance, vrecia sú plné vody. Suším ho v kotolni 3 dni, kým ho nasypem do zásobníka. Poprepichujem vrecia zospodu a zboku a porozkladám po kotolni. Odporúča sa napríklad SKARBEK od KOS-u, ktorý je drahý, ale je suchý a zhorí bez spekancov, alebo uhlie z kotly Lokca, ktoré je suché a má málo popola bez spekancov. Je dôležité si uvedomiť, že každé uhlie je iné a vyžaduje si individuálne nastavenie kotla.

Konštrukcia a kľúčové komponenty kotla

Automatické kotly na ekohrášok sú zložené z niekoľkých kľúčových komponentov, ktoré spoločne zabezpečujú ich efektívnu a bezpečnú prevádzku.

Podávač paliva

Systém podávania paliva je jednou zo základných súčastí automatického kotla. Vo väčšine prípadov sa používa jeden šnekový podávač, ktorý dopravuje ekohrášok zo zásobníka priamo do horáka. Podávač je navyše chránený proti spätnému šíreniu plameňa do násypky pomocou špeciálneho hasiaceho systému s BVTS ventilom, ktorý je priamo napojený na vodovodnú sieť.

Horák

Horák je miestom, kde dochádza k samotnému spaľovaniu paliva. Moderné horáky sú navrhnuté s dôrazom na optimálne spaľovanie, čo je dosiahnuté primárnym a sekundárnym prívodom vzduchu. Vzduch je do horáka vháňaný pomocou primárneho a sekundárneho ventilátora, ktorých činnosť je precízne riadená elektronicky.

Výmenník tepla

Konštrukcia výmenníka tepla je navrhnutá tak, aby maximálne efektívne odovzdával teplo zo spalín do vykurovacej vody. Kotly značky EKO MAX sú vybavené rovným rúrovým výmenníkom, ktorý zabezpečuje vysokú tepelnú účinnosť. Táto účinnosť sa pohybuje v rozmedzí od 90,1 % do 92,5 %, čo znamená minimálne tepelné straty.

Riadiaci systém

Elektronický riadiaci systém predstavuje "mozog" celého kotla. Zodpovedá za riadenie všetkých procesov, od podávania paliva a prívodu vzduchu až po presnú reguláciu teploty vody a ochranu proti prehriatiu. Moderné riadiace systémy umožňujú používateľom nastavovať rôzne parametre spaľovania, ako je dávkovanie paliva a rýchlosť otáčok ventilátora.

Bezpečnostné prvky

Bezpečnosť prevádzky kotla je absolútnou prioritou. Kotly sú preto vybavené radom bezpečnostných prvkov, ako je spomínaný hasiaci systém s BVTS ventilom, snímač otvorenia veka zásobníka paliva, ktorý monitoruje správne uzatvorenie zásobníka počas prevádzky, a tiež ochrana proti prehriatiu.

Údržba a dlhodobá prevádzka

Aby bola prevádzka kotla na ekohrášok bezpečná a hospodárna, vyžaduje si pravidelnú údržbu. Kotol s podávačom si vynucuje systematické prehliadky a servisnú starostlivosť.

Čistenie kotla

Kotol je potrebné náležite čistiť za pomoci oceľových kief. Očistenie od usadenín umožní dobrý odber tepla vodným plášťom kotla. Priemer kefy musí byť vybraný tak, aby ho bolo možné z kotla pohodlne vytiahnuť. Pri tejto príležitosti je vždy potrebná skontrolovať, či medzi priečky roštu nezapadol kameň alebo časti kovu a nezablokovali pohyblivý rošt. Počas údržby je potrebné vo vychladnutom kotle vyčistiť a namazať ložiská roštu, miesta, ktoré sa navzájom trú alebo sa proti sebe obracajú. Najlepšie je mazať použitým olejom alebo naftovým olejom.

Údržba podávača a prevencia zablokovania

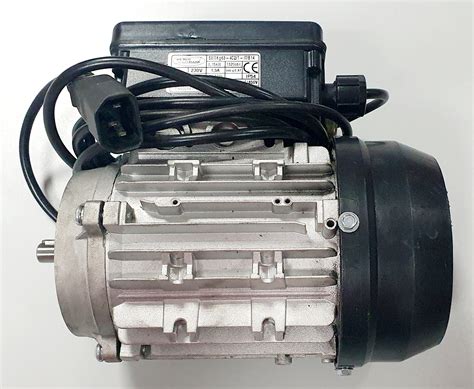

Šnek podávača musí byť čistý a hladký. Zablokovanie spôsobené vlhkým uhlím alebo nečistotami môže viesť ku skratu motora alebo vypadnutiu závlačky. Vypadávanie závlačky, blokovanie slimáka je tou istou závadou ako prepaľovaniu (dislokácie) poistky v elektroinštalácii. Keď vypadne závlačka alebo sa zablokuje šnek, môže to byť spôsobené zlou kvalitou paliva alebo nesprávnou servisnou údržbou kotla alebo jej úplnou absenciou. Opotrebovaný šnek alebo korózia privodovej rúrky sťažujú pohyb uhlia a otáčanie slimáka.

Ako tomu zabrániť? Dvakrát ročne je potrebné vymontovať a vyčistiť šnek (pieskovať alebo brúsiť), prípadne ho vymeniť. Taktiež treba čistiť prívodnú rúrku z vnútornej strany, škriabať, brúsiť tak, aby bol jej povrch hladký. Úmyselne čistiť koleno retorty a odstrániť priľnuté zlepence. Pred zložením - zavedením šneku do motora s prevodovkou namazať úchytnú časť závitovky tuhým mazadlom. Profylakticky je potrebná (po 3 - 4 rokoch práce elektrického motora v kotle s podávačom, reč je o motore s prevodovkou), vymeniť kondenzátor motora.

Starostlivosť o deflektor

Deflektor je namáhanou časťou kotla a tak ako rošt v klasických kotloch podlieha opotrebovaniu, preto je potrebné ho po istej dobe vymeniť. Životnosť deflektora sa výrazne skracuje, ak ventilátor príliš veľa a intenzívne fúka. Agresívne žiar z retorty spôsobuje poškodenie deflektora. Za takejto situácie kotol nepracuje ako výhrevné zariadenia, ale ako ohniska u kováča, v ktorom sa taví oceľ, a deflektor sa môže prepáliť.

Starostlivosť o kotol mimo vykurovacej sezóny

Nepoužívaný kotol musí byť vždy naplnený vodou. Nevypúšťame vodu zo zariadení centrálneho ohrevu. V lete je najlepšie otvoriť všetky dvierka, aby sa prevetral stred kotla a eliminovala sa tu hromadiaca vlhkosť. Počas doby nepoužívaní je tiež dobré vypojiť z napájania riadiacu jednotku kotla, aby nedošlo k jej poškodeniu počas búrky. Aj počas vykurovacej sezóny hrozí za búrkových dní našim elektronickým zariadením poškodenie spôsobené prepätím.

Inovácie a moderné technológie

Výrobcovia neustále inovujú technológie, aby zvýšili efektivitu, ekologickosť a komfort prevádzky automatických kotlov.

• Retorta tretej generácie Retoscroll: Jednou z významných inovácií, ktorá výrazne zlepšuje proces spaľovania a znižuje emisie, je patentovaná retorta tretej generácie Retoscroll.
• Samočistiaci systém: Niektoré modely kotlov, napríklad rad TRIO, sú vybavené samočistiacim systémom. Tento systém automaticky čistí rúrový výmenník tepla, čo garantuje konštantne vysokú účinnosť kotla a minimalizuje potrebu manuálneho čistenia.
• Úsporný elektromotor: Mnohé moderné kotly sú osadené novými úspornými elektromotormi s vysokou účinnosťou a nízkou spotrebou energie. Tieto motory často disponujú aj funkciou spätného chodu, ktorá sa aktivuje pri zaznamenaní prekážky v podávacom mechanizme, čím efektívne predchádza poškodeniu motora.
