Správa šrafovacích vzorov v AutoCADe
AutoCAD pre šrafovanie používa šrafovacie vzory, ktoré sú nadefinované v súbore ACAD.PAT a ACADISO.PAT (metrické). Na internete sa dajú stiahnuť ďalšie šrafovacie vzory, ktoré v AutoCADe štandardne nie sú a sú potrebné napríklad len v AutoCADe Architecture. Tieto nové vzory je potrebné dokopírovať do súboru ACADISO.PAT, aby ich AutoCAD začal ponúkať. Šrafy sa dajú doplniť aj samostatne pomocou jednotlivých súborov s príponou .PAT (čo šrafa, to samostatný súbor). S takto pridanými šrafami sa však horšie pracuje.
Pridávanie a správa vlastných šrafovacích vzorov
Definície šrafovacích vzorov sú uložené v samostatných súboroch s príponou *.pat, ktoré možno otvoriť a editovať pomocou poznámkového bloku. Chceme li si vytvoriť vlastnú šrafu, je najvhodnejšie pridať ju do adresára pats, prípadne do akéhokoľvek iného adresára, ktorý nájdeme v dialógu Options na karte Files v položke Suport File Search Path.

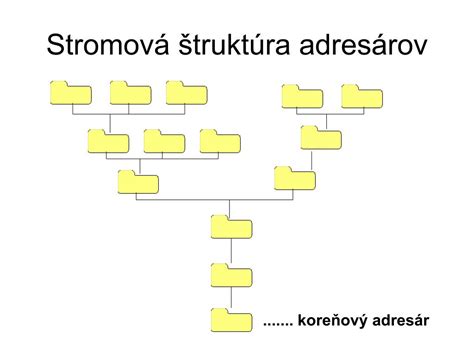

Pre správnu funkčnosť najskôr všetky súbory so šrafovacími vzormi nakopírujeme do jedného adresára - môžete ho na tento účel spokojne aj vytvoriť, napríklad na serveri (vo firemnom prostredí odporúčam), na disku s dátami alebo kdekoľvek inde. V druhom kroku si upravíme AutoCAD tak, aby pri práci používal aj tento adresár. Túto časť nastavenia realizujeme cez Možnosti/Options AutoCADu (príkaz „_options“), kartu Súbory/Files, položku Vyhľadávacia cesta podporných súborov/Support file search path. Príkaz „_options“ spustíte napríklad cez kontextovú ponuku spustenú kliknutím pravého tlačidla myši ľubovolne na pracovnej ploche (ak nie je spustený nejaký príkaz), respektíve v menu. Najskôr klikneme na obslužné tlačidlo „Pridať/Add“ a hneď na tlačidlo „Prehľadávať/Browse“ - čím pridáme novú cestu a hneď ju aj nastavíme do konkrétneho adresára. Hotovo!
AutoCAD: Ako pridať šrafovacie vzory (tutoriál 2025)
Tvorba vlastného šrafovacieho vzoru v AutoCADe
Ak si chcete vyrobiť vlastný šrafovací vzor, musíte si ručne nakódovať textový súbor PAT. Pre editáciu šrafy alebo napísanie vlastnej šrafy musíme používať taký textový editor, ktorý nám do súboru nebude vkladať žiadne formátovacie znaky. Pritom je nutné upozorniť, že AutoCAD neumožňuje definovať vo šrafách kružnicu ani žiadne iné tvary okrem rovných úsečiek a bodiek. Preblémom zostáva vkladanie zaoblených tvarov, ale tie môžeme "preložiť" množstvom krátkych úsečiek.
Šrafovací vzor pre škridlu typu "Bobrovka"
V príklade si vytvoríme šrafovací vzor strešných tašiek bobroviek so šupinovým krytím. Oblúk bobrovky teda nahradíme polovicou dvanásťuholníka. Aby sme mohli šrafu správne nadefinovať, je najlepšie si ju nakresliť pomocou čiar v AutoCADe.
Kružnicou je označený počiatok súradného systému, ktorý sme pre definíciu šrafy zvolili a od ktorého budeme merať súradnice jednotlivých entít šrafy.
Definícia jednotlivých línií šrafy
Na ďalších riadkoch sú definované jednotlivé entity šrafy. Ich hodnoty sú oddelené čiarkami. Definícia každej línie obsahuje:
- sklon 1.línie;
- x a y súradnice počiatku;
- delta x a y (počiatok ďalšej rovnobežnej línie);
- dĺžka "čiarky";
- dĺžka "medzery".
Ďalej budeme definovať prvú úsečku šrafy, ktorá je na nasledujúcom obrázku označená tučne. Prvá čiarka, ktorú budeme definovať, sa teda kreslí pod uhlom 0°, má súradnice v bode 0.241481 a 0, v smere kreslenia sa opakuje po 0.241481 a v smere kolmom po 0.418258.
- Ďalej budeme definovať úsečku pod uhlom 30°, ktorá má počiatok v bode 0.306187 a 0, v smere kreslenia sa opakuje po 0.418258 a v smere kolmom k úsečke po 0.241481. Dĺžka kreslenej časti je 0.12941 a dĺžka nekreslenej časti 0.288849.
- Nasleduje úsečka pod uhlom 60° s počiatkom v bodu 0.418258 a 0.064705, s opakovaním v smere kreslenia 0.241481 a kolmom 0.418258. Dĺžka kreslenej časti je 0.12941 a časti nekreslenej 0.353553.
- Druhú polovicu začneme zvislou čiarkou pod uhlom 90° s počiatkom v bodu 0 a 0.176777, ktorá sa v smere kreslenia opakuje po 0.418258 a v smere kolmom po 0.241481. Dĺžka kreslenej časti je 0.241481 a dĺžka nekreslenej je 0.595035.
- Predposledná bude čiarka pod uhlom 150° s počiatkom v bodu 0.176777 a 0, ktorá sa v smere kreslenia opakuje po 0.418258 a v smere kolmom po 0.241481. Dĺžka kreslenej časti je 0.12941 a dĺžka nekreslenej časti 0.707107.
- Posledná úsečka je pod uhlom 300°. Aby sme mali v súradniciach aspoň jednu nulu, môžeme ale miesto 300 napísať -60 a ako počiatok vziať horný bod úsečky so súradnicami 0 a 0.176777. Úsečka sa v smere kreslenia opakuje po 0.241481 a kolmo ku smeru kreslenia po 0.418258.
Aby bolo možné šrafu používať, musí súbor na konci obsahovať ešte aspoň jeden prázdny riadok, takže posledný napísaný riadok nezabudnite odentrovať.
Tipy pre úspešnú tvorbu šrafy
Ako je vidieť z predchádzajúceho príkladu, pri definícii vlastných šráf býva najväčší problém nájsť taký vzor, v ktorom sa budú jednotlivé úsečky čo najčastejšie opakovať a potom správne nájsť opakujúcu sa dvojicu. Pri vytváraní vlastných šráf je výhodné po každom napísanom riadku si takto nedokončenou šrafou skúsiť niečo vyšrafovať. Tým ľahšie odhalíme prípadné chyby. Ak sme obdržali súbor *.dwg obsahujúci užívateľskú šrafu, ale nemáme príslušnú definíciu šrafy, stávajúcu šrafu síce vytlačíme, ale nemôžeme ju editovať ani novo použiť. Ak vyberieme “šrafu” - vidíme, že sa jedná o skupinu blokov, ktorú môžeme editovať v editore blokov. Efektívnejším riešením je vytvorenie vlastného šrafovacieho vzoru.
