V modernej architektúre a stavebníctve sú presné a podrobné detaily nevyhnutné pre úspešnú realizáciu projektov. Digitálne výkresy vo formáte DWG (Drawing) predstavujú štandard pre projektantov a inžinierov, umožňujúc efektívnu prácu s CAD a BIM aplikáciami. Tieto bezplatné knižnice CAD a BIM blokov pre AutoCAD, AutoCAD LT, Revit, Inventor, Fusion 360 a ďalšie 2D a 3D CAD aplikácie firmy Autodesk slúžia pre výmenu užitočných blokov medzi užívateľmi CAD a BIM aplikácií.
Hoci sa v posledných rokoch objavujú inovatívne hydroizolačné systémy, asfaltové pásy si stále udržiavajú kľúčovú úlohu, najmä ako parozábrany v skladbách plochých striech. V tomto článku sa pozrieme na kľúčové detaily plochých striech, kde asfaltové pásy zohrávajú dôležitú funkciu.
Úloha Asfaltových Pásov v Skladbe Plochéj Strechy
V konštrukcii plochej strechy je správne navrhnutá a inštalovaná parozábrana kľúčová pre dlhodobú funkčnosť a životnosť strešného plášťa. Asfaltové pásy sa často využívajú ako spoľahlivá parotěsná zábrana.
Typická skladba plochej strechy zahŕňa viacero vrstiev, kde každá má svoju špecifickú funkciu. Od betónového záklopu až po finálnu hydroizolačnú vrstvu je dôležité zvážiť každý detail. Príklady skladieb často ukazujú nasledujúce vrstvy:
- Betonový záklop / monolit, penetrace
- Parotěsná zábrana - asfaltový pás
- Spádový klín EPS 150S (3%)
- EPS 100 (2 vrstvy)
- EPDM Rollgum Stick 1.14 mm, celoplošně lepená
Tieto CAD bloky je možno sťahovať pre vlastné osobné a firemné použitie v CAD aplikáciách, čo výrazne zjednodušuje projektovanie. Je však vždy dôležité poznamenať, že ide o schematické detaily pre referenciu a je potrebné overiť podmienky projektu.
Kľúčové Detaily Skladby Strechy s Asfaltovými Pásmi vo Formáte DWG
V rámci komplexného riešenia pre ploché strechy sú dostupné rôzne DWG detaily, ktoré demonštrujú správne napojenia a skladby. Tieto detaily sú sprístupnené prostredníctvom distribútora Gumová Střecha s.r.o. a pomáhajú pri navrhovaní rôznych kritických bodov strechy.

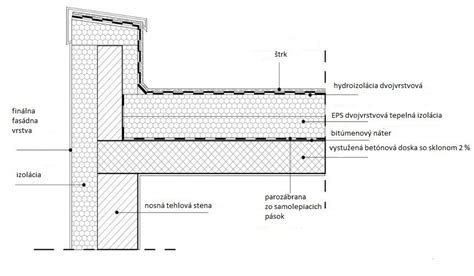

Štandardná Skladba Plochéj Strechy (D01)
Detail D01 predstavuje bežnú skladbu plochej strechy s izoláciou EPS a EPDM Rollgum systémom, kde asfaltový pás slúži ako parozábrana.
- Betonový záklop / monolit, penetrace
- Parotěsná zábrana - asfaltový pás
- Spádový klín EPS 150S (3%), EPS 100 (2 vrstvy)
- EPDM Rollgum Stick 1.14 mm, celoplošně lepená
- Spoje:SA 008 Max lepidlo Bond 007 tmel + Rollgum

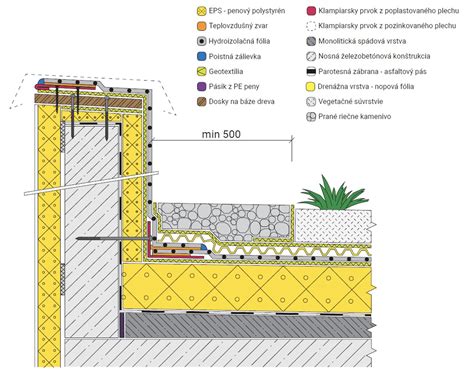

Parapet (Atika) - D02
Detail D02 zobrazuje štandardné riešenie parapetnej atiky s EPDM Rollgum systémom, kde asfaltový pás zohráva úlohu parozábrany.
- Atika / parapet
- Parozábrana - asfaltový pás
- Spádový klín EPS 150S (3°)
- EPS 100
- EPDM Rollgum Stick 1.14 mm, celoplošně lepená
- Parapetní oplech / krytina napojení
- Spoje: Rollgum SA 008 Max + Bond 007 tmel +
Napojenie parozábrany na stenu interiér DELTA® TIXX
Odvodnenie Strechy - Strešné Vpuste (D03 a D04)
Správne odvodnenie je životne dôležité pre funkčnosť plochej strechy. Nasledujúce detaily ukazujú rôzne typy strešných vpustí.
Štandardná Strešná Vpusť (D03)
Tento detail (D03_-_Roof_Drain.dwg) popisuje štandardnú strešnú vpusť s EPDM Rollgum systémom. Asfaltový pás je integrálnou súčasťou parozábrany.
- Betonový záklop / monolit, penetrace
- Parotěsná zábrana - asfaltový pás
- Spádový klín EPS 150S (3%)
- EPS 100 (2 vrstvy)
- EPDM Rollgum Stick 1.14 mm, celoplošně lepená
- Rollgum Drain 360x360 mm, DN 125 + těsnění
- Košík lapač listí DN 75-125
- Spoje: Bond 007 tmel + Rollgum SA 008 Max
Mechanický Strešný Vtok (D04)
Detail D04_-_Roof_Drain_Mechanical.dwg ukazuje mechanický strešný vtok, známy aj ako dvojstupňový stenový vtok, s EPDM Rollgum systémom.
- Betonový záklop / monolit, penetrace
- Parotěsná zábrana - asfaltový pás
- Spádový klín EPS 150S (3%)
- EPS 100 (2 vrstvy)
- EPDM Rollgum Stick 1.14 mm, celoplošně lepená
- TopWET dvoustupňový vtok s EPDM límcem
- Kotva pro ploché střechy
- Spoje: Rollgum SA 008 Max + Bond 007 tmel
Okapnica (Drip Edge) - D06
Okapnica predstavuje dôležitý detail na okraji strechy, ktorý zabezpečuje správny odtok vody. Detail D06_-_Drip_Edge.dwg štandardnej okapnice s EPDM Rollgum ukazuje použitie špeciálneho asfaltového pásu.
- Betonový záklop / monolit, penetrace
- Parotěsná zábrana - asfaltový pás
- Spádový klín EPS 150S (3%)
- EPS 100 (2 vrstvy)
- EPDM Rollgum Stick 1.14 mm, celoplošně lepená
- Březová fóliovaná překližka tl. 18 mm (vodovzdorné lepidlo)
- Okapní plech FeZn + klempířské profily
- GLASTEK 30 STICKER PLUS samolepicí asfaltový pás
- Spoje: Bond 007 tmel + Rollgum SA 008 Max
Prehľad Kľúčových Komponentov v Detailoch Plochéj Strechy
Pre lepšiu orientáciu v detailoch a ich komponentoch slúži nasledujúca tabuľka, ktorá sumarizuje jednotlivé vrstvy a prvky.
| Detail DWG | Popis Detailu | Kľúčové vrstvy a komponenty (vrátane asfaltového pásu) |
|---|---|---|
| D01 | Štandardná skladba plochej strechy s EPS | Betonový záklop, penetrace; Parotěsná zábrana - asfaltový pás; Spádový klín EPS, EPS; EPDM Rollgum Stick |
| D02 | Parapet (Atika) | Atika / parapet; Parozábrana - asfaltový pás; Spádový klín EPS, EPS; EPDM Rollgum Stick; Parapetní oplech |
| D03 | Strešná vpusť | Betonový záklop, penetrace; Parotěsná zábrana - asfaltový pás; Spádový klín EPS, EPS; EPDM Rollgum Stick; Rollgum Drain; Košík lapač listí |
| D04 | Mechanický strešný vtok | Betonový záklop, penetrace; Parotěsná zábrana - asfaltový pás; Spádový klín EPS, EPS; EPDM Rollgum Stick; TopWET dvoustupňový vtok; Kotva pro ploché střechy |
| D06 | Okapnica (Drip Edge) | Betonový záklop, penetrace; Parotěsná zábrana - asfaltový pás; Spádový klín EPS, EPS; EPDM Rollgum Stick; Březová překližka; Okapní plech; GLASTEK 30 STICKER PLUS samolepicí asfaltový pás |
Všetky uvedené detaily sú len schematické a slúžia pre referenciu. Je kľúčové vždy overiť konkrétne podmienky projektu a prispôsobiť ich požiadavkám stavby.
