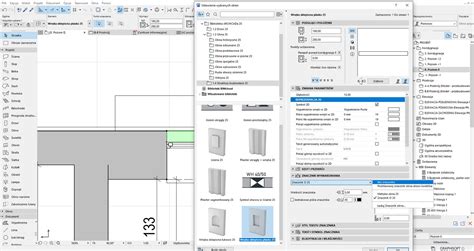

Archicad je špičkový architektonický BIM CAD softvér, ktorý bol pôvodne navrhnutý a vyvíjaný pre platformu Macintosh a neskôr aj pre Microsoft Windows. Jeho vývoj sa začal už v roku 1982 a rýchlo si získal popularitu ako výkonný nástroj pre 2D aj 3D kreslenie na osobných počítačoch. Dnes ho s obľubou využíva viac ako 100 000 architektov na celom svete pri navrhovaní architektonických objektov a interiérov.
Jednou z kľúčových vlastností Archicadu je možnosť pracovať s parametrickými objektmi, ktoré sú často označované ako "smart objects". Súčasťou programu je aj rozsiahla databáza predpripravených objektov a dizajnových prvkov. Objekty pre Archicad s príponou GDL (Geometric Description Language) je možné navyše voľne stiahnuť z internetu alebo si ich zakúpiť. Archicad umožňuje používateľom pracovať súčasne v 2D aj 3D prostredí a plynule medzi nimi prepínať, čo uľahčuje vytváranie detailov.
Súčasťou programu Archicad je aj interne renderovacie zariadenie Lightworks, ktoré umožňuje vizualizáciu návrhov. Pre rozšírenie funkčnosti je možné zakúpiť rôzne add-on aplikácie, určené na podporu špecifických operácií počas projektovania stavieb. Najnovšia verzia programu (v čase vzniku týchto informácií bola Archicad 12) je dostupná pre platformy Windows a Mac OS X. Komerčná verzia je chránená licenčným hardvérovým kľúčom, zatiaľ čo edukačná verzia je prístupná len s registračným číslom od spoločnosti Graphisoft. Plne funkčný 30-dňový skúšobný balík (BIM Experience kit) ponúka časovo obmedzené používanie.
Práca s výplňami a legendami materiálov
Pri práci v Archicade je dôležité správne nastaviť atributy prvkov, aby sa zobrazovali podľa potrieb projektu. Ak sa vyskytnú problémy so zobrazením mierky šrafy pri vytváraní legiend materiálov priamo vo výkresovej zložke, je potrebné skontrolovať nastavenia typov výplní. V menu Voľby > Atributy > Typy výplní je možné pre každú výplň zvoliť, či je jej meradlo závislé na meradle výkresu, alebo nie.
Pre efektívnejšiu správu legiend materiálov sa odporúča vytvárať ich v nezávislom pracovnom liste s definovaným meradlom, napríklad 1:50. Táto legenda sa potom vloží na výkres opäť formou kresby. Hlavnou výhodou tohto prístupu je, že akékoľvek zmeny v legende sa vykonávajú iba v tomto nezávislom pracovnom liste a automaticky sa prejavia na všetkých výkresoch, kde je vložená. Nezávislý pracovný list je možné vytvoriť kliknutím pravého tlačidla na adresár "Pracovný list" v navigátore.
Ak sú atributy prvkov nastavené správne a výplne majú zakliknuté "nezávislé meradlo" a v pokročilých nastaveniach výplní vo výkresovej zložke je zakliknuté "výkresová výplň", malo by zobrazenie fungovať korektne.

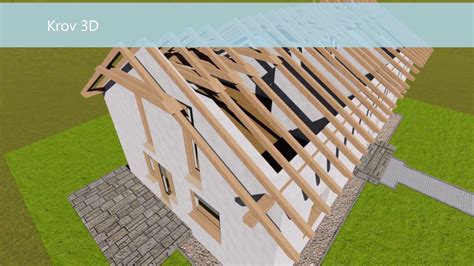

Zistenie plochy strechy v 3D
Archicad poskytuje nástroj s názvom "informácia o prvkoch", ktorý umožňuje zistiť rôzne údaje o vybraných objektoch. Po výbere strechy a aktivovaní tohto nástroja sa v obsahu informácií objaví aj plocha strechy. Konkrétne, pod názvom "povrch horný" sa zobrazí požadovaná hodnota plochy strechy, pokiaľ je strecha vykreslená v 3D.
Výpočet plochy v ARCHICADe - Stručný návod
Ak potrebujete zistiť plochu strechy vykreslenej v 3D, nie len jej pôdorysnú plochu, nástroj "informácia o prvkoch" je správnym miestom na hľadanie. V informáciách o prvku, po kliknutí na piatu položku "povrch prvkov", nájdete pod názvom "povrch horný" presnú plochu strechy.
