Komplexný Sprievodca Stropným Vykurovaním a Chladením: Voľba Vhodného Podhľadu

Letné mesiace predstavujú nielen čas vhodný na regeneráciu, ale aj čas, kedy je potrebné čoraz intenzívnejšie regulovať teplotu obytných priestorov, ktoré sa vplyvom zmeny počasia a nárastu priemernej teploty dokážu prehriať za pomerne krátky čas. V čase pokračujúcich a do vysokej miery nezvratných klimatických zmien je chladenie pobytových ale aj obytných interiérov horúco aktuálna téma. Naša krajina sa síce pomaly, ale isto začína meniť na subtropickú. Preto je logickým a pri postupne rastúcich priemerných aj maximálnych teplotách aj nevyhnutným adaptačným krokom výber efektívneho a zdraviu neškodlivého systému chladenia. Moderná forma chladenia prostredníctvom stropu je atraktívnou technológiou, vďaka ktorej domácnosť šetrí peniaze a skvalitňuje si prostredie pre život. Zrejme neexistuje človek, ktorý by rád netrávil chladné mesiace v teple domova. Tradične kúrime radiátormi na stenách, obľúbili sme si tiež vykurovanie podlahové, ešte nám zostáva vykurovať stropom. Žiaden problém. Z výšin vašich izieb sa odteraz nemusí šíriť iba svetlo, ale vďaka unikátnemu systému modulovateľných panelov tiež teplo či chlad.

Princípy Fungovania: Sálavé Teplo a Chlad

Klasické spôsoby vykurovania sú založené na prúdenie horúceho vzduchu, ktorý stúpa smerom nahor. Ak chceme teplo dostať naopak zhora dole, nemôžeme použiť rovnakú metódu - zahrievanie vzduchu by nám moc nepomohlo, skôr by sme prikúrili susedom v hornom poschodí. Stropné vykurovanie preto využíva tepla sálavého, ktoré nezahrieva vzduch, ale predmety v miestnosti. Horúci vzduch stúpa. Máte horúcu hlavu a studené nohy, ak máte stropné vykurovanie? Nie. Stručne vysvetlené: je to systém povrchového vykurovania a na prenos tepla využíva celý povrch. Žiarenie je vyžarované v pravom uhle k povrchu, takže teplo je vyžarované zhora nadol.

Jednotlivé princípy, či už pri chladení alebo vykurovaní, fungujú veľmi podobne, a to na princípe radiačného prenosu tepla, ktorý predstavuje jednu z troch základných foriem prenosu tepla - vedľa vedenia a konvekcie. Ohriaty vykurovací strop predovšetkým sála podľa svojej teploty do priestoru miestnosti tepelné žiarenie (sálanie). Intenzitu tohto sálania presne popisuje Stefanov−Boltzmannov zákon I = σεT4, kde σ = 5,67·10-8 W/(m2K4) je Stefanova-Boltzmannova konštanta, ε =1 je emisivita povrchu stropu a T je termodynamická teplota v K. Sálavý strop nielen, že sála, ale tiež prijíma tepelné žiarenie, ktoré voči nemu naopak „vysiela“ zo začiatku chladná podlaha, steny miestnosti a iné interiérové povrchy, hlavne nábytok.

S tým, ako strop postupne ohrieva podlahu aj steny miestnosti, je od ich rastúceho sálania sám ohrievaný; počiatočný energetický príkon sa znižuje. Po relatívne krátkom čase sa teploty v miestnosti ustália. Priestorová teplota sálania dosiahne požadovanej hodnoty, povedzme 21 °C, a to pri povrchovej teplote stropu, povedzme 24 °C. Od priestorového sálania sa rýchlo dorovná aj teplota vzduchu na 21 °C. Strop pri týchto ustálených teplotách dodáva do miestnosti energiu necelých 18 W/m2. Vykurovanie, nech už akékoľvek, by malo predovšetkým rýchlo reagovať na regulačný podnet, či už si vnútornú teplotu praje zmeniť používateľ, alebo si intenzitu vykurovania vynútia zmeny vonkajšej teploty.

Sálavé stropné chladenie je vo svojej podstate podlahové kúrenie prenesené na strop. Technicky je to dokonca totožný systém meandrovite postáčaných rúrok pripojených na zdroj vody a reguláciu. S nižšou teplotou vody cirkulujúcej v chladiacom rošte, ktorá interiér nevykuruje, ale odoberá z neho teplo, ochladzuje ho. Chladiacim efektom a pocitovým vnímaním tepelného komfortu ako v gotickej katedrále. Teda prirodzený chlad „padajúci“ zhora, bez zbytočného prievanu a pre zdravie a hygienu negatívnych dôsledkov prudkého prúdenia studeného vzduchu.

Typy Inštalácie Stropného Vykurovania a Chladenia

Rozhodnutie chladiť stropom nie je len možnosťou pre novostavby, kde sa potrubie zalieva priamo do železobetónového stropu, ale je vhodné aj pri rekonštrukciách a stavbách, kde sa plánuje inštalovať sadrokartónový strop. Stropné chladenie môže byť inštalované rôznymi spôsobmi vrátane: inštalácie v suchej podstropnej konštrukcii, „na mokro“ v stropnej konštrukcii, do betónového jadra a na RAILFIX systém. Inštalácia stropného chladenia je vhodná pre novostavby, ale aj rekonštrukcie s pevným stropom, či sadrokartónovými stropmi.

Suchá Inštalácia do Sadrokartónových Podhľadov

Jedinou podmienkou pre inštaláciu stropného vykurovania v budove sú sadrokartónové stropy alebo možnosť ich montáže. Montáž stropného kúrenia je ďaleko jednoduchšia ako podlahového, bez stavebných prác a rozbíjania podlahy. V každej miestnosti sú vlastne stropy voľným priestorom. Tak prečo túto plochu nevyužiť k inštalácii inovatívneho riešenia? Strop prakticky zostane rovnaký a nikto nič nespozná. Nevadí ani šikmá strecha, zavesené stropy či iné neštandardné podmienky. Rozhodujúca nie je ani výška stropu v miestnosti, pretože teplo nestúpa nahor, ale naopak vyžaruje zhora nadol.

Systém sa obvykle zabuduje do sadrokartónových podhľadov, inštalácia je možná i do podhľadov napínaných. Inštalácia je bez mokrých procesov, takže nie je potrebné mať obavy o novú podlahu alebo spúšť v obytných priestoroch. V strope nie sú žiadne spoje na potrubí, ktoré by mohli kvapkať alebo prasknúť. Vo chvíli, keď sa systém zakryje sadrokartónovým stropom, je hotovo a môžete si vymaľovať strop napríklad na zeleno, na farbe nezáleží.

Stropné chladenie pri suchej pokládke sa inštaluje pomocou prefabrikovaných sadrokartónových platní, ktoré majú vopred zabudované rúrky. Majú efektívnu hrúbku 30 mm, šírku 1250 mm a sú dostupné v štyroch dĺžkach: 500, 1000, 1500 a 2000 mm. Sadrokartón je vystužený vláknami pre zvýšenú pevnosť, čo mu umožňuje odolávať oslabeniu v miestach, kde sú rúrky chladenia zafrézované. Na hornej strane krycích prvkov je z výroby nalepená polystyrénová tepelná izolácia a výstužný pás zo sadrokartónu pre ešte vyššiu pevnosť. Platne majú predvŕtané diery pre skrutky, aby sa počas montáže nepoškodili rúrky. Montáž systému sa vykonáva na raster z drevených alebo oceľových profilov.

Dôležitý je správny výber sadrokartónu. Hrúbka sadrokartónu môže byť 9 alebo aj 12,5 mm. Z pohľadu materiálu stačí obyčajný, nevyžaduje sa ohňovzdorný sadrokartón. K dodaniu potrebného množstva tepla môže stačiť iba 25 - 45 % plochy. Na zvyšných miestach je možné predpripraviť miesta na zabudovanie svietidiel. Minimálna montážna výška je 8 cm vrátane sadrokartónu, pričom vykurovací film predstavuje medzivrstvu s hrúbkou iba 1 mm z 8 cm. Ak je potrebné znížiť svetlú výšku, tak pomocou uchytenia závesnými drôtmi možno dosiahnuť zníženie svetlej výšky aj o 40 - 120 cm. Tento systém je všestranný, môže byť použitý nielen do stropu, ale tiež do stien. Povrch panelov sa po aplikácii môže natrieť, polepiť tapetou, prípadne je možné naniesť tenkú vrstvu krycej omietky.

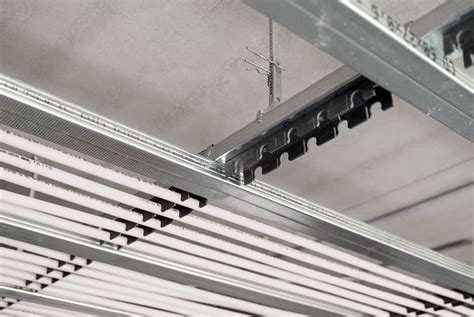

REHAU RAILFIX systém

Nový inštalačný systém RAUTHERM RAILFIX prináša revolúciu v inštalácii chladiacich a vykurovacích systémov pod strop. Tento systém, navrhnutý pre rýchlu a flexibilnú montáž, umožňuje bezproblémové uchytenie potrubia RAUTHERM Silence s rozmermi 16 × 1,5 mm priamo na nosný raster podhľadu zo sadrokartónu. Okrem toho sa vyznačuje nákladovou efektívnosťou a logistickou nenáročnosťou, keďže vyžaduje len dva kľúčové komponenty. V tomto prípade je vhodným riešením stropné chladenie REHAU RAILFIX, v ktorého systéme nie sú potrebné žiadne spoje a plocha chladenia sa môže flexibilne meniť, prispôsobiť sa rozmiestneniu svietidiel.

Infračervené vykurovanie CALEO DIRECT

Stropné infra kúrenie s unikátnym vykurovacím filmom CALEO je v dnešnej dobe veľmi populárne, nakoľko sa jedná o inovatívny spôsob vykurovania. Vykurovacie prvky stropného infra kúrenia sú uchytené priamo za sadrokartónom. Pri projektovaní nástenných a stropných vykurovacích systémov CALEO DIRECT boli zohľadnené stavebné normy pre sadrokartón, čo v prípade stropného vykurovania znamená 40 cm-ovú osovú vzdialenosť medzi profilmi. Vykurovací film so šírkou 30 cm beží paralelne s profilmi. Zabudovanie systému v rámci suchej stavby si nevyžaduje špeciálny postup. V prípade stavieb z ľahkých konštrukcií je sadrokartónový podhľad súčasťou stavby, a preto nepredstavuje náklad navyše. Produktový rad CALEO CA 160 s jedinečným rozmerom 30 cm a optimalizovaným výkonom sa výborne prispôsobuje moderným stavebným konštrukciám.

Mokrá Inštalácia (Pod Omietku)

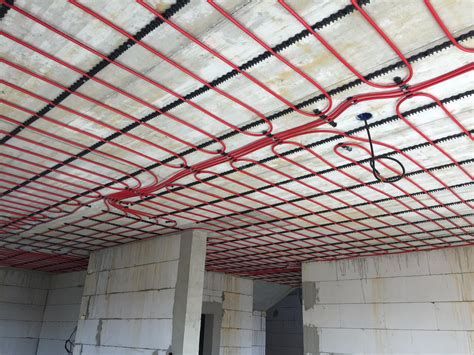

Systém podomietkového stropného chladenia je navrhnutý tak, aby bol inštalovaný priamo pod omietku na masívny alebo iný dostatočne únosný strop. Rúrky RAUTHERM S, vyrobené z materiálu PE-Xa s rozmermi 10,1 x 1,1 mm, ktoré sú vybavené kyslíkovou bariérou, sú pevne upevnené do montážnych líšt. Po vykonaní tlakovej skúšky, ktorá zaručuje správnu funkčnosť systému, sú chladiace registre pokryté vrstvou omietky s hrúbkou 23 mm. Tieto rúrky sú rozmiestnené v rozostupoch od 50 do 150 mm podľa požadovaného výkonu chladenia. Ide o najzaužívanejší montážny systém, odporúčame ho aj v domoch, ktoré prechádzajú rekonštrukciou. Omietka musí byť nanášaná postupom, ktorý odporúča výrobca.

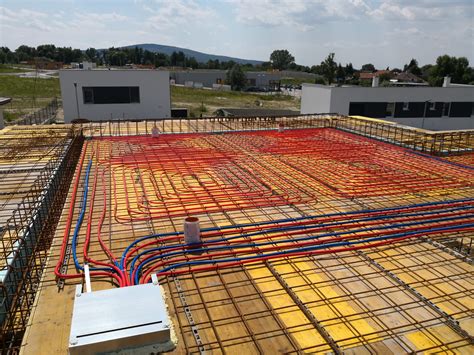

Temperovanie Betónového Jadra (oBKT)

Temperovanie betónového jadra využíva schopnosť stavebných materiálov akumulovať teplotu. V oblasti stropného chladenia sa vývoj posúva smerom k takzvanému povrchovému systému betónového jadra, známemu ako oBKT. Tento systém ponúka lepšiu reakčnú schopnosť na zmeny teploty podľa potrieb užívateľov a súčasne zaručuje výrazne vyššiu efektivitu. Navyše, vďaka modulárnej konštrukcii oBKT, ktorá umožňuje ponechať určité časti bez inštalácie, sa dá dosiahnuť flexibilita pre budúce potreby budovy, ako sú napríklad zmeny v nájomných kanceláriách. Pri temperovaní betónového jadra sú rúrky RAUTHERM S, vyrobené z materiálu PE-Xa s rozmermi 14,1 x 1,5 mm a vybavené kyslíkovou bariérou, integrované priamo v betónovom strope. Rozostup pri pokládke týchto rúrok je nastavený buď na 7,5 alebo na 15 cm, pričom sa používajú prefabrikované moduly oBKT, ktoré sú vyrobené špecificky podľa požiadaviek jednotlivých stavebných projektov. V prípade potreby je možné pri voľnej pokládke na stavbe upraviť rozostup rúrok na 10 cm. Tento systém je efektívny aj čo sa týka financií, je možné skombinovať ho s obnoviteľnými zdrojmi energie a má nízke vstupné investičné náklady. Použitie sa odporúča v komerčných a vo veľkých budovách, aplikovať ho vieme aj v rodinných domoch. Tento spôsob chladenia značne prispieva k trvalej udržateľnosti budovy.

Výhody a Efektivita Stropných Systémov

Stropné systémy vykurovania a chladenia ponúkajú celý rad výhod, ktoré prispievajú k vyššiemu komfortu bývania a prevádzkovej efektivite. Okrem samotného chladenia môžu fungovať aj ako plnohodnotné vykurovacie systémy. Celé zariadenie má tú výhodu, že v lete do neho môžete pustiť vodu studenú, a interiér tak naopak ochladzovať. Oproti akýmkoľvek konvenčným systémom chladenia interiérov má zásadnú výhodu: je použiteľné aj na plnohodnotné vykurovanie. Jednou - síce vyššou - počiatočnou investíciou do stropného chladenia pokryjete aj vstupné náklady systému vykurovania. Stropné vykurovanie môže v lete slúžiť ako chladiaci strop. Stačí studená voda s teplotou cca 16 °C, ktorú zabezpečí reverzibilné tepelné čerpadlo. Riadiaci systém zabraňuje tvorbe kondenzácie.

Hlavnou výhodou stropného chladenia je chladenie bez prúdenia vzduchu, čo znamená, že nedochádza k tvorbe prievanu. Stropné chladenie je ekologické a úsporné. Má nižšiu energetickú náročnosť a môže využiť obnoviteľné zdroje energie. Stropné chladenie je charakteristické tichou prevádzkou. Je tiež účinné aj v ochladzovaní veľkých priestorov. Príprava - dôležité je správne navrhnutie systému chladenia podľa veľkosti miestností, zateplenia budovy a požadovaného výkonu. Napojenie na zdroj energie - skvelou voľbou je napojenie na tepelné čerpadlo, ktoré získava energiu z obnoviteľných zdrojov. Zdrojom chladu chladiacej vody môže byť tepelné čerpadlo, systém dvoch studní, vrt alebo chiller. Momentálne je najdostupnejšiou technológiou tepelné čerpadlo.

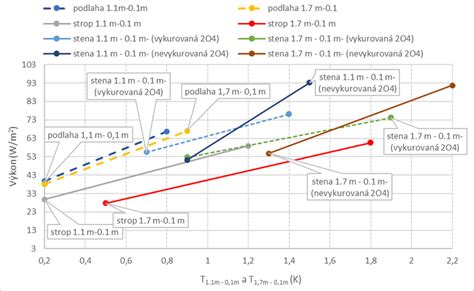

Stropné Vykurovanie vs. Podlahové Vykurovanie

Budúcnosť vykurovania a chladenia miestností patrí sálavému vykurovaniu. Dokazujú to aj rastúce čísla v oblasti podlahového vykurovania - 50 % nových rodinných domov v Nemecku je vybavených podlahovým vykurovaním. Stále častejšie sa podlahové vykurovanie využíva aj pri rekonštrukciách. Dôvodmi tohto trendu sú výhody sálavého vykurovania - v porovnaní s klasickým radiátorovým vykurovaním si vyžaduje nižšie teploty vykurovacej vody. Taktiež je ekonomicky výhodné využívať ako zdroj tepla obnoviteľné zdroje.

Ktorý systém najefektívnejšie využíva výhody plošného regulovania teploty? Podlahové alebo stropné vykurovanie? Táto technológia, založená na ohrevnom teplovodnom systéme, je stará viac než 60 rokov a je overená praxou. Stropné vykurovanie je najrozšírenejšie v nových administratívnych budovách, ale čoraz častejšie sa uplatňuje aj v nemocniciach, priemyselných halách a súkromných domoch.

Náklady a Finančná Návratnosť

Systémy stropného chladenia sú už zo svojej fyzikálno-technickej podstaty nízkonákladové. Aj preto, že sú vysokoteplotné - chladiace médium, vodu je potrebné chladiť len na 16 °C pri vstupe a do 20 °C pri obehu v chladiacom rúrkovom rošte. Ročné prevádzkové náklady stropného chladenia pre bežný dom sa pohybujú od 50 do 100 €, alebo podľa iných údajov od 60 do 115 €. Správne nainštalované stropné chladenie je prakticky bezúdržbové a neškodí zdraviu.

Stavba alebo rekonštrukcia domu je finančne náročná záležitosť a každý sa snaží ušetriť financie všade, kde sa dá. Vykurovanie každého objektu je veľmi dôležitá vec, kde by sme šetriť nemali, nakoľko sa jedná o celoživotnú investíciu. Infrakúrenie má výhodu nielen v prevádzkových nákladoch ale aj na vstupnej cene, ktorá je oproti bežným typom vykurovania výrazne lepšia. Infrakúrenie stojí cca 45 € za m2 vykurovacej plochy. Ďalšou veľkou výhodou infračerveného kúrenia je to, že nepotrebujete plynový kotol a ani jeho následný servis. Je nutné vyriešiť iba ohrev vody - ale to je oveľa menšia investícia. Pri inštalácii stropného chladenia môžete využiť dotácie a finančné príspevky, ktoré vám pomôžu znížiť počiatočné náklady. Prevádzkové náklady stropného chladenia sú nižšie v porovnaní s tradičnými klimatizačnými systémami. Životnosť stropného chladenia sa pohybuje okolo 20-25 rokov, v závislosti od kvality inštalácie a pravidelnej údržby.

Ovládanie a Akustika

Ovládanie infra kúrenia Caleo pomocou smartfónu je súčasťou základného balíka. Termostaty BVF Heato s wifi modulom poskytujú stabilnejšie a rýchlejšie spojenie ako klasické inteligentné termostaty s vlastnou IP adresou. Izbové termostaty BVF Heato8 fungujú ako samostatné programovateľné jednotky, pričom po ich napojení na Heato Box sú dostupné už z každého Android a iOS zariadenia.

Chladiaci a vykurovací strop Variotherm je možné nainštalovať aj s akustickým povrchom absorbujúcim hluk. Akustický panel je vyrobený zo sadrokartónu a má predinštalované perforácie. Perforácia v sadrovláknitých doskách prenáša hluk cez konštrukciu. Zvukové vlny sú „prerušované“ a hluk je výrazne znížený. Hlavný prínos: pri akustickom strope Variotherm nie sú otvory v akustických paneloch zakryté chladiacimi/vykurovacími prvkami!

Často Kladené Otázky a Mýty

Vôbec najčastejším argumentom proti stropnému vykurovaniu je viera, že „teplo predsa vždy stúpa nahor, a preto je toto vykurovanie fyzikálny nezmysel“. Najpádnejším argumentom proti stropnému vykurovaniu je, že sa pod ním prehrieva hlava a stráca sa tak sústredenosť. Avšak osoby, ktoré boli vo vykurovacom období pozvané na návštevu objektu s celoplošným stropným vykurovaním, nič podobné nezaznamenali. Keď si v celej budove nevšimli radiátory, teplovzdušné fukáre atď., čudovali sa a pýtali, či máme podlahové vykurovanie.

Mýtus 1: Stropné vykurovanie je nezmysel. Každý predsa vie, že teplo stúpa nahor!

Pravda: Hlavným transportným mechanizmom pri zdieľaní tepla v priestore je tepelné sálanie. Lenže ľudské oko sálanie nevidí a tento fakt dal tuhý život myšlienke, že sa teplo šíri len vedením a prúdením tepla. Teplý vzduch nestúpa nahor. K tomu je totiž potrebný výrazný teplotný rozdiel. Odovzdávanie tepla u stropného vykurovacieho systému CALEO DIRECT sa uskutočňuje výlučne formou sálavého tepla, preto medzi spodnou a vrchnou vrstvou vzduchu je teplotný rozdiel najviac 2 °C. V uzavretom priestore sa teplota vyrovná a medzi spodnou a vrchnou vrstvou vzduchu je teplotný rozdiel najviac 2 - 3 °C. Priestorové sálanie samotné ustáli priestorovú teplotu v miestnosti (ak nie je intenzívne vetraná) a priemere povrchových teplôt v miestnosti, vážených podľa plochy.

Mýtus 2: Stropné vykurovanie spôsobuje „horúcu hlavu a studené nohy“.

Pravda: Pri správne navrhnutom sálavom systéme nedochádza k nerovnomernému rozloženiu teplôt, ktoré by viedlo k tomuto pocitu. Strop rovnomerne sála teplo na všetky plochy v miestnosti, čím vytvára celkový pocit tepelnej pohody. Teplota vzduchu je kompletne odvodená od teploty priestorového tepelného žiarenia, tzn. povrchových teplôt v miestnosti. Najrovnomernejšie rozloženie teplôt je v priestoroch vykurovaných podlahovým či stropným vykurovaním.
