Pri návrhu elektrického rozvodu v garáži je nevyhnutné zvoliť správny istiaci prvok, ktorý zabezpečí ochranu elektrického vedenia a aj samotného spotrebiča pred nadmerným prúdom. Ten môže vzniknúť buď pri preťažení, alebo pri skrate. Elektrické ističe sú v súčasnosti najdôležitejšími bezpečnostnými prvkami každej elektroinštalácie, ich výber by ste preto nemali podceňovať.
Jedným z prvých a najdôležitejších krokov je stanovenie návrhového prúdu na základe známeho výkonu spotrebiča alebo celej vetvy. Tento výpočtový prúd slúži ako základ pre výber menovitého prúdu ističa.
Ako postupovať pri výbere ističa
Elektroinštalácia patrí medzi tzv. vyhradené technické zariadenia. Vhodný spôsob istenia a typ ističa by mal určiť projektant alebo kvalifikovaný elektrotechnik podľa viacerých kritérií. V praxi sa vždy musí najskôr navrhnúť vedenie (dĺžka, prierez, spôsob uloženia) a až následne zvoliť istenie tak, aby chránený kábel nebol nadmerne zaťažovaný.
Istič je teda akýmsi automatickým vypínačom, ktorý vypne elektrický prúd do daného obvodu a zabráni požiaru, prípadne deštrukcii prvkov elektroinštalácie. Kabeláž, ale aj vypínače, zásuvky, svorky na vodiče či inštalačné krabice sú totiž navrhnuté iba na určitú úroveň pretekajúceho prúdu.

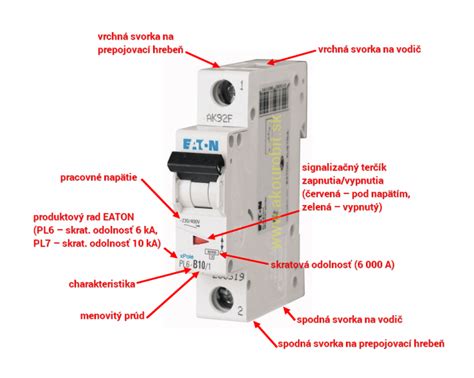

Základné parametre ističov
- Menovitý prúd: Hodnota v ampéroch (A), ktorá udáva prúd, pri ktorom istič trvalo pracuje.
- Charakteristika ističa: Určuje, pri akej úrovni prekročenia menovitého prúdu zareaguje tepelná a elektromagnetická spúšť (B, C, D).
- Vypínacia schopnosť: Vyjadruje maximálny skratový prúd (zvyčajne 6 kA pre domáce aplikácie), pri ktorom je istič schopný bezpečne prerušiť obvod.
Snadné a rychlé uchycení na DIN lištu
Charakteristiky ističov: Ktorú vybrať do garáže?
Výber charakteristiky robí ochranu viac alebo menej citlivou na zapínací prúd. V elektroinštaláciách v domoch, bytoch či garážach sa najčastejšie používa charakteristika B. Ističe B sú určené na ochranu káblového vedenia zásuvkových a svetelných obvodov.
Občas sa môže stať, že niektoré výkonné elektrospotrebiče istič typu B pri zapnutí „zhodia“, pretože majú príliš veľký rozbehový prúd. Ak v garáži používate výkonné spotrebiče s elektromotormi (vysávače, vysokotlakové čističe, cirkulár, okružné píly) alebo transformátory (zváračka), vhodnejšie je použiť ističe charakteristiky C.
| Typ záťaže | Odporúčaná charakteristika | Typické využitie |
|---|---|---|
| Ohmická záťaž | B | Svetlá, bežné zásuvky, ohrievače |
| Indukčná záťaž | C | Elektrické náradie, kompresory, motory |
| Veľká indukčná záťaž | D | Priemyselné stroje, veľké transformátory |
Praktické tipy pre garážovú dielňu
Pre 1-fázové zásuvkové obvody sa štandardne používa 16 A istič s charakteristikou B v kombinácii s káblom 3 × 2,5 mm². Zásuvkový okruh istený 16 A ističom môžete zaťažiť maximálne 3,68 kW záťažou. Ako istič na svetlo sa najčastejšie používa typ s menovitým prúdom 10 A a charakteristikou B v kombinácii s káblom 3 × 1,5 mm².
Ak potrebujete istiť 3-fázové zariadenie, napríklad motor s výkonom 5 kW, môžete použiť orientačný výpočet: výkon vynásobíte dvoma a dostanete približnú amperáž ističa (5 kW × 2 = 10 A - použijete 10 A 3-fázový istič). Pre 3-fázové ohrievacie telesá alebo sporáky sa bežne používa istič 16 A alebo 25 A podľa inštalovaného výkonu.
Upozornenie: Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Nezabudnite, že k inštalácii nového ističa by vám mala byť vydaná aj revízna správa.
