Komplexný sprievodca: Elektromerové rozvádzače so zásuvkami a ich výber

Elektrický rozvádzač je srdcom každej modernej elektrickej inštalácie. Slúži ako centrálny distribučný bod, ktorý prijíma elektrickú energiu z hlavného prívodu a bezpečne ju rozdeľuje do jednotlivých obvodov napájajúcich naše domovy, firmy či priemyselné objekty. Hoci sa na prvý pohľad môže zdať ako obyčajná kovová skrinka s množstvom prepínačov, jeho funkcia a správne pochopenie sú kľúčové pre bezpečnosť a spoľahlivosť celého elektrického systému. Tento článok sa venuje detailom domových rozvádzačov, ich typom, konštrukcii, výberu a dôležitým legislatívnym aspektom, so špeciálnym zameraním na elektromerové rozvádzače a zásuvkové rozvodnice.

Čo je elektrický rozvádzač a na čo slúži?

Elektrický rozvádzač, často označovaný aj ako ističová skrinka, rozvodný panel alebo rozvodná doska, je komplexné zariadenie, ktoré plní niekoľko zásadných funkcií:

• Distribúcia elektrickej energie: Hlavnou úlohou rozvádzača je rozdeliť prichádzajúcu elektrickú energiu na menšie, spravovateľné obvody. Tieto obvody potom napájajú jednotlivé časti budovy, ako sú zásuvky, osvetlenie, spotrebiče či špecializované zariadenia.
• Ochrana pred preťažením a skratom: Vnútri rozvádzača sa nachádzajú ističe a prúdové chrániče, ktoré slúžia ako prvá línia obrany. V prípade preťaženia obvodu alebo skratu tieto ochranné prvky automaticky prerušia dodávku elektriny, čím zabraňujú prehriatiu vodičov, poškodeniu zariadení a potenciálnym požiarom.
• Bezpečnostné odpojenie: Hlavný istič v rozvádzači umožňuje úplné odpojenie elektrického napájania celej budovy, čo je nevyhnutné pri údržbe, opravách alebo v núdzových situáciách.
• Zónová kontrola: Každý podružný istič v rozvádzači slúži ako samostatný vypínač pre konkrétny okruh. To umožňuje izolovať napájanie určitej miestnosti alebo spotrebiča v prípade poruchy alebo potreby vypnutia.

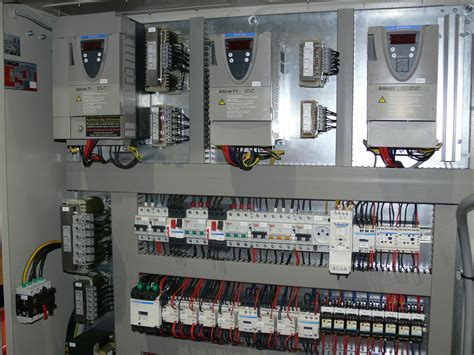

• Riadiace a signalizačné funkcie: Moderné rozvádzače môžu integrovať aj prvky pre riadenie a signalizáciu, ako sú napríklad prepínače, relé, komunikačné moduly či diagnostické jednotky, ktoré zvyšujú komfort a efektivitu prevádzky.

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi kľúčové rozdiely:

• Elektrický rozvádzač: Toto je komplexnejšie zariadenie, ktoré prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov. Musí spĺňať prísne normy a predpisy a je zvyčajne určený pre prístup odborne spôsobilých osôb. Manipulácia s ním, najmä ak ide o elektromerový rozvádzač, je obmedzená a vyžaduje špecializované vzdelanie.
• Rozvodnica: Je zjednodušenou verziou rozvádzača. Často sa nachádza v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Jej hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu. K rozvodnici a jej obsluhe má prístup aj laik, ktorý dokáže v prípade potreby odstaviť konkrétny obvod (napr. výmenou poistky, ak ide o starší typ).

Typy elektrických rozvádzačov a ich špecifiká

V priebehu času sa elektrické rozvádzače vyvinuli do rôznych špecializovaných konfigurácií, z ktorých každá je navrhnutá pre konkrétnu funkciu a technologickú úroveň. Rozvádzačov je viacero druhov, ktoré sa líšia svojím konštrukčným vyhotovením, napríklad ako nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové. K jednotlivým druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.

• Hlavný rozvádzač (MDP - Main Distribution Panel): Označovaný aj ako hlavný panel alebo panel vstupu služby, je centrálnym bodom, kde elektrická energia od dodávateľa prvýkrát vstupuje do budovy. Je priamo pripojený k prívodným vodičom od distribučnej spoločnosti.
• Podružný rozvádzač (Sub-panel): Funguje ako pomocné alebo satelitné distribučné miesto pripojené k hlavnému rozvádzaču. Neodoberá elektrinu priamo z verejnej siete, ale prijíma ju cez vysokokapacitný dvojpólový istič v hlavnom rozvádzači.
• Prepínač zdrojov napájania (Transfer Switch): Nezvyčajné bezpečnostné zariadenie pre budovy vybavené záložným zdrojom energie (generátor, UPS). Zaručuje, že verejná sieť a záložný zdroj nie sú nikdy zapojené súčasne.

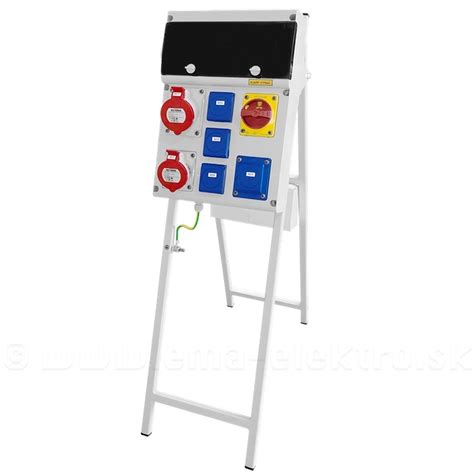

• Staveniskový rozvádzač: Špeciálna kategória rozvádzačov určených na dočasné napájanie elektrickou energiou na staveniskách, pri stavebných, rekonštrukčných či búracích prácach. Na tieto rozvádzače sú kladené zvýšené požiadavky na odolnosť voči vlhkosti, prachu a mechanickému namáhaniu, často s vyššou triedou krytia IP (najmenej IP44) a zabudovaným stojanom.
• Rozvodná skriňa / Bytová rozvodnica: Na rozdiel od hlavných rozvádzačov sú rozvodnice často umiestnené tak, aby boli prístupné laickej obsluhe pre jednoduché spínanie alebo výmenu poistiek. Bytové rozvodnice slúžia na rozvod energie v bytoch, domoch, kanceláriách či ľahkom priemysle.
• Poistková skrinka: Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Spravidla je určená na realizáciu elektrickej prípojky vzdušného vedenia.

Elektromerový rozvádzač (skrinka na elektromer)

Elektromerový rozvádzač je predpripravený na montáž elektromeru a ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálnych noriem. Dodáva sa spolu s hlavným ističom, ktorý je možné zaplombovať. Elektromer, resp. svorky na zapojenie všetkého spomenutého, pripojenie prípojkovej skrinky a pripojenie meraného objektu sú jeho neoddeliteľnou súčasťou. Z elektromerového rozvádzača potom ide kábel do hlavného rozvádzača objektu (napr. domu), kde je už prívod rozdelený na jednotlivé zásuvkové, svetelné a iné okruhy so svojimi ističmi. V prvom rade, elektromerový rozvádzač musí spĺňať požiadavky platných technických noriem (ďalej v texte ako STN) a distribučnej spoločnosti.

Umiestnenie elektromerového rozvádzača

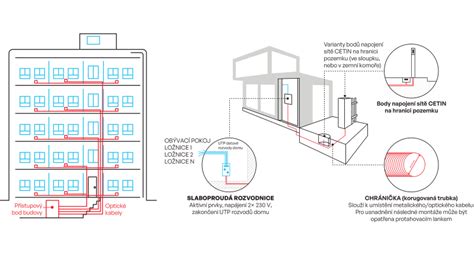

Umiestnenie skrinky na elektromer (elektromerového rozvádzača) odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt. Elektromerový rozvádzač musí byť umiestnený na hranici pozemku, na verejne prístupnom mieste. Ak nebude skrinka na elektromer do steny či do plota zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť.

Konštrukčné vyhotovenie a montáž

Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Pilierový elektromerový rozvádzač do zeme má v spodnej časti osadený tzv. zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne. Ak sa rozhodnete pre variant so zabudovaním do steny a kým nepostavíte plot, môžete ho dočasne uchytiť na kovové podpery.

Počet fáz a taríf

Od počtu fáz závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač. Jednofázové elektromerové rozvádzače sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny. Trojfázové prípojky nájdete vo väčšine rodinných domov, komerčných či priemyselných budov. Dôležitým aspektom je aj tarifné meranie. Pre dvojtarifné meranie budete potrebovať elektromerový rozvádzač, ktorý má priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky, pomocou ktorého dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou. Túto možnosť budete potrebovať v prípade, ak využívate lacnejšiu elektrinu v nízkej sadzbe (tarife), napríklad na vykurovanie elektrinou, ohrev vody alebo nabíjanie elektromobilu.

Elektromerové rozvádzače pre viac elektromerov

Existujú aj elektromerové rozvádzače pre 2, 3 či dokonca pre 4 a viac elektromerov. Takéto riešenie sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine.

Hlavný istič a výplet

Hlavný istič nie je bežnou súčasťou rozvádzačov a musíte si ho dokúpiť samostatne. Pri jeho výbere sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny. Hlavný istič musí byť plombovateľný vo vypnutom stave. Ak budete mať hlavný istič silnejší než 25 A, dajte si pozor na max. prúd, aký znesú vodiče. Správna voľba výpletu (prierezu, teda hrúbky vodičov) závisí od menovitého prúdu vami použitého hlavného ističa. Káble na prípojky nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu, takže na vytvorenie ohybu potrebujete určitý priestor.

Materiály a odolnosť

Mnohí výrobcovia na Slovensku používajú na výrobu elektromerových rozvádzačov skrine z plastu plneného sklenným vláknom. Takáto plastová skrinka na elektromer má však jednu nevýhodu. Po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje. Tento materiál je samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu.

Rozvodnica zásuvková - praktické riešenie s priamym odberom

Zriadiť zásuvku v garáži, dielni, záhradnom domčeku - skrátka ďalej od hlavného rozvádzača, je často zložité. Aby ste zásuvku nainštalovali, nemusíte hneď riešiť zložitú elektroinštaláciu s podružným rozvádzačom, káblovými lištami a odbočnými krabicami. Jednoduchším riešením je zásuvková rozvodnica. Je to malá uzatvárateľná skrinka s priehľadnými alebo nepriehľadnými dvierkami, osadená jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) na DIN lište.

• Rýchla inštalácia: Stačí namontovať jednu rozvodnicu a natiahnuť k nej prívodný kábel, napríklad z hlavného rozvádzača v dome. Všetky prepojenia sú vo vnútri rozvodnice, takže nemusíte uchytávať na stenu žiadne ďalšie rozvodné skrinky ani káblové chráničky či lišty.
• Istiace prvky po ruke: Ističe a prúdové chrániče máte priamo v zásuvkovej rozvodnici.
• Vstavané ochranné obvody: Všetky zásuvky sú zároveň chránené 30 mA prúdovým chráničom, ktorý predpisujú aktuálne normy pre všetky zásuvky obsluhované laikmi (teda pre všetky zásuvky v domácnosti). Chránič vám zachráni život pri hrozbe úrazu elektrinou - napríklad pri poškodení prívodného kábla, alebo zatečení vody do zariadenia.

Konfigurácie a krytie

Zásuvkové rozvodnice 230 V sa vyrábajú v konfigurácii s dvoma 230 V zásuvkami s viečkom. Trojfázové zásuvkové rozvodnice sa osadzujú jednou 230 V zásuvkou a jednou 400 V (trojfázovou) zásuvkou s max. prúdom 16 A alebo 32 A. Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu, vyjadrená triedou krytia IP.

Materiál a uzamykanie

Zásuvkové rozvodnice sa vyrábajú z odolného plastu alebo kovu. Odolný plast je veľmi pevný a znesie aj tvrdšie zaobchádzanie, takže sa hodí aj do dielní či ľahkého priemyslu. Ak nechcete, aby vám niekto kradol elektrinu alebo vypínal ističe, vyberte si zásuvkové rozvodnice s uzamykaním. Pre lepšiu ochranu si k nim môžete dokúpiť aj FAB zámky na unikátny kľúč.

Výber a návrh rozvádzača: Praktické aspekty

Výber alebo modernizácia elektrického rozvádzača je dôležitou investíciou do bezpečnosti a spoľahlivosti. Tento proces by mal byť založený na systematickom prístupe:

1. Výpočet zaťaženia: Je to štruktúrované hodnotenie na určenie najvyššej úrovne elektrickej spotreby, ktorú budova odoberie. Pri výpočte sa uplatňujú súčinitele súbehu, ktoré zohľadňujú, že nie všetky záťaže pracujú súčasne na maximálny výkon.
2. Plánovanie rastu a budúcnosti: Spotreba elektriny sa časom zvyšuje. Pri výbere rozvádzača je nevyhnutné plánovať budúci rast. Odporúča sa vybrať vyššiu prúdovú kapacitu (ampacitu), uprednostniť dodatočný priestor pre ističe a predinštalovať prázdnu chráničku od rozvádzača na strategické miesta pre budúce rozšírenie.
3. IP krytie a počet modulov: Dôležitými parametrami sú trieda krytia IP (napr. IP40, IP65) a počet modulov a radov, ktoré určujú kapacitu rozvádzača pre inštaláciu prístrojov. Odporúča sa nechať rezervu niekoľkých modulov.

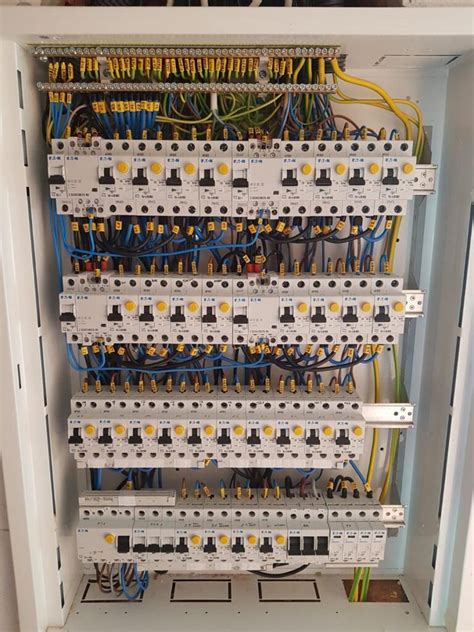

4. Komponenty rozvádzača:
   • Kryt a skrinka: Vyrobené z odolných materiálov na ochranu vnútorných komponentov.
   • Prípojnica (Zbernica): Lišta, nosný prvok pre elektrické rozvody v rozvádzači.
   • Ističe: Chránia obvody pred preťažením a skratmi. Môžu byť jednopólové, dvojpólové, trojpólové s rôznymi charakteristikami (B, C).
   • Prúdové chrániče (RCCB) a kombinované prúdové chrániče (RCBO): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom.
   • Prepäťové ochrany (SPD): Chránia zariadenia pred prepätím v sieti.
   • Ďalšie komponenty: Relé, spínače, transformátory, meniče napätia, komunikačné moduly.

5. Dodržiavanie noriem a predpisov: Všetky elektroinštalácie a rozvádzače musia zodpovedať platným národným normám (napr. STN) a miestnym predpisom. Kľúčové normy zahŕňajú STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).

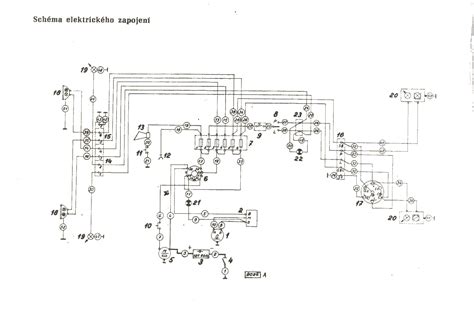

6. Dokumentácia a označenie: Každý rozvádzač musí byť vybavený typovým štítkom, protokolom o kusových skúškach a dokumentáciou s pokynmi na inštaláciu, prevádzku a údržbu. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané, označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom. Chýbajúce záslepky na voľných modulových pozíciách sú častou chybou.

Legislatíva a zodpovednosť pri úpravách rozvádzačov

Nariadenie vlády č. 148/2016 Z.z. o sprístupňovaní elektrického zariadenia na trh vyvolalo diskusiu medzi elektrotechnikmi ohľadom úprav a zmien v existujúcich prevádzkovaných elektrických rozvádzačoch nn. Legislatíva definuje pojem "výrobok" a jeho uvedenie na trh. Zodpovednosť za bezpečnosť výrobku (označeného CE, s EÚ vyhlásením o zhode) nesie výrobca po celú dobu jeho životnosti.

• Oprava vs. Úprava/Rekonštrukcia: Podľa zákona č. 595/2003 Z.z. o dani z príjmov, "oprava" predstavuje odstránenie fyzického opotrebenia a poškodenia za účelom uvedenia do predchádzajúceho alebo prevádzkyschopného stavu. Pri úprave alebo rekonštrukcii sa osoba vykonávajúca zásah stáva výrobcom daného zariadenia.
• Povinnosti výrobcu: Výrobca musí vykonať overenie návrhu a kusové overenie výrobku. K rozvádzaču musí výrobca dodať typový (výrobný) štítok, protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu a vyhlásenie o zhode s technickými predpismi. Ak niektorý z týchto dokumentov chýba, elektroinštalácia nevyhoví prvej odbornej prehliadke a odbornej skúške (revízii).
• Dôsledky úpravy: Pri úprave alebo rekonštrukcii rozvádzača sa mení jeho pôvodný stav, čím sa stávate jeho výrobcom a preberáte plnú zodpovednosť za jeho bezpečnosť a súlad s normami.
• Odporúčania pri zásahu: V dokumentácii je potrebné presne definovať, či ide o opravu alebo úpravu (rekonštrukciu). Toto určenie je podkladom pre vykonanie revízie. Rovnako je dôležité zdokumentovať stav zariadenia pred a po vykonaných prácach.
• Príklady opráv: Za opravu sa považuje napríklad náhrada ističa s rovnakým alebo nižším menovitým prúdom, alebo výmena výsuvného prevedenia ističa za pevné a naopak, pokiaľ nedôjde k navýšeniu tepelných strát.
• Retrofit: Ide o druh náhrady skôr vyrobeného prístroja, ku ktorému je potrebná špeciálna odborná znalosť.

Zodpovednosť za návrh a realizáciu

Návrh elektrického rozvádzača by mal vždy robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou a oprávnením. Realizáciu elektroinštalácie určuje projektová dokumentácia. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu. Nikdy nezasahujte do elektromeru a hlavného ističa - tieto časti sú plombované a akékoľvek zásahy sú sankcionované distribútorom elektriny. Sami do elektromera a hlavného ističa nezasahujte. Nielenže vás to môže nepríjemne kopnúť a dokonca zabiť. Elektromer a hlavný istič je plombovaný, za akékoľvek zásahy do plombovanej časti vám hrozia sankcie od distribútora elektriny.

Porovnanie vybraných elektromerových rozvádzačov

Výber správnej skrinky na elektromer závisí od mnohých faktorov, vrátane požiadaviek distribučnej spoločnosti vo vašej oblasti (ZSD, SSD, VSD), počtu fáz, potreby dvojtarifného merania a spôsobu montáže. Každá distribučná spoločnosť má rozličné požiadavky na to, ako by mala byť elektromerová skriňa (rozvádzač) vo vnútri usporiadaná a zapojená. Je preto dôležité zistiť, aká distribučná spoločnosť u vás pôsobí.

Výrobcovia ako SFOS Rimavská Sobota a SEZ Krompachy ponúkajú rôzne typy elektromerových rozvádzačov, ktoré sa líšia konštrukčnými detailmi. Napríklad SFOS používa robustné mosadzné svorky a odolnejšie plombovacie skrutky krytov (veľkosť M5 namiesto M3), čo zaisťuje jednoduchší prístup a rýchlejšiu montáž. Každý rozvádzač po vyrobení je testovaný a má protokol o kusovej skúške. Nižšie uvádzame prehľad niekoľkých typických elektromerových rozvádzačov pre lepšiu orientáciu.
