Spoločnosť HELUZ ponúka kompletný stavebný systém pre hrubú stavbu, pričom sa v posledných rokoch zameriava na zvýšenie komfortu bývania nielen z hľadiska tepelnoizolačných vlastností, ale aj v oblasti akustiky. Jednotlivé výrobky sú vyrábané v jednej z najmodernejších tehelní v Európe.
Hluk negatívne ovplyvňuje ľudské zdravie, a to či už v krátkodobom (napr. zhoršenie nálady), tak aj dlhodobom časovom horizonte (napr. poškodenie sluchu). Ochrana proti hluku v budovách je v ČR zakotvená napríklad v stavebnom zákone č. 183/2006 Zb., vo vyhláške o technických požiadavkách na stavby č. 268/2009 Zb., v zákone o ochrane verejného zdravia č. 258/2000 Zb., a v nariadení vlády o ochrane zdravia pred nepriaznivými účinkami hluku a vibrácií č. 272/2011 Zb.
Konštrukcia budov chráni užívateľov pred účinkami hluku z vonkajšieho prostredia budovy a samozrejme pred účinkami hluku medzi jednotlivými priestormi vo vnútri budovy. Požiadavky na zvukovú izoláciu jednotlivých typov konštrukcií budov (zvislých a vodorovných) udáva ČSN 73 0532 Akustika - Ochrana proti hluku v budovách a posudzovanie vlastností stavebných výrobkov.
Princípy zvukovej izolácie a normatívne požiadavky
Pre navrhovanie každej budovy je potrebné zvoliť konštrukčný systém s ohľadom na zvukovú izoláciu a ostatné základné požiadavky, ako je tepelná ochrana budov. Pri návrhu jednotlivých konštrukcií budovy sa podľa ČSN 73 0532 musia používať také konštrukcie a stavebné výrobky, ktoré majú laboratórnym meraním stanovené ukazovatele úžitkovej hodnoty výrobku vyjadrené kmitočtovým priebehom hodnôt (napr. nepriezvučnosť konštrukcie). Na základe stanovených ukazovateľov sa výpočtovou alebo inou metódou predikuje akustická úžitková hodnota stavby.
Nepriezvučnosť konštrukcií je kmitočtovo závislá. Vážená hodnota vzduchovej nepriezvučnosti konštrukcie zodpovedá nepriezvučnosti smernej krivky kmitočtu 500 Hz. Je potrebné mať na pamäti, že nepriezvučnosť napríklad steny, ktorá oddeľuje dve miestnosti, je kmitočtovo závislá veličina. To znamená, že na nízkych kmitočtoch zvuku je nepriezvučnosť menšia (napr. R = 45 dB) a na vyšších kmitočtoch je nepriezvučnosť vyššia (napr. R = 60 dB). Jednočíselná vážená hodnota vyjadruje „priemer, váhu“ stanovený normovou metodikou.
Z pohľadu požiadaviek trhu a technických požiadaviek na stavby je možné rozdeliť konštrukcie na typické podľa druhu domu: samostatne stojace rodinné domy, radový dom, bytový dom a ostatné stavby. Uvedené typové skupiny budov sa vyznačujú podstatnými rozdielmi v požiadavkách na zvukovú izoláciu konštrukcií, a to hlavne vnútorných konštrukcií oddeľujúcich jednotlivé miestnosti.
Odhlučnenie steny od Potichu.sk || Peter Brajerčík
Inovatívne akustické tehly HELUZ pre maximálny komfort
Spoločnosť HELUZ uviedla na trh hneď niekoľko tehlových blokov, ktoré sú výsledkom inovácie vyššieho rádu a kombinácie tehlového črepu s materiálmi, ktoré sú pre danú oblasť použitia optimálne a najlepšie vylepšujú požadovaný parameter.
HELUZ AKU 25 brúsená
HELUZ AKU 25 je prvou zalievanou brúsenou akustickou tehlou v ČR. Prináša systém lepenia tehiel lepidlom bez použitia malty. Zálievkovým betónom sa plní až po vymurovaní viac vrstiev, cca po jednom metri výške muriva, čím sa výrazne znižuje pracnosť a zrýchľuje výstavba. Zaujímavá je i cena výrobku, v nej je už zahrnuté lepidlo a základná malta. HELUZ AKU 25 je nová tehla vyrábaná v pevnosti P15 vyznačujúca sa nižšou hmotnosťou pri zachovaní dostatočných akustických parametrov.
HELUZ AKU KOMPAKT 21 brúsená

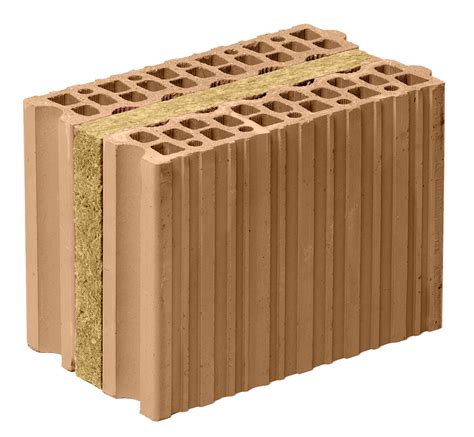

Medzi špičkové produkty patrí kompozitná tehla HELUZ AKU KOMPAKT 21 brúsená na výmurovky nenosných stien. Táto tehla je zložená z dvoch tehlových tvaroviek spojených cez minerálnu vlnu, ktorá má vynikajúce akustické vlastnosti. Oproti klasickým tehlovým materiálom má HELUZ AKU KOMPAKT 21 brúsená celý rad technických zdokonalení. Nielenže akusticky izoluje (vzduchová nepriezvučnosť Rw = 57 dB), ale má aj lepšie tepelnoizolačné vlastnosti.
Vďaka unikátnej konštrukcii tehlového bloku pre vnútorné murivo - dve tvarovky spojené minerálnou vlnou - je pri tehle HELUZ AKU KOMPAKT 21 brúsená dosiahnutý ekvivalent správania dvojitej konštrukcie. Dochádza teda okrem výbornej zvukovej izolácie zároveň k významnej redukcii prenosu konštrukčného hluku (napr. eliminácia zabuchnutia dvierok zavesenej skrinky na murive). Deliace steny medzi dvoma bytmi možno zhotoviť suchou technológiou pomocou tenkovrstvového PU lepidla (HELUZ peny) a pritom dosiahnuť lepší výkon zvukovej izolácie oproti súčasne ponúkaným AKU blokom, a to pri úspornej šírke iba 21 cm. Menšia hrúbka steny o 4 cm oproti tradičnému riešeniu šetrí zastavanú plochu a tým umožní dosiahnuť vyššiu úžitkovú plochu v rámci bytu. Ako už bolo povedané, toto „zoštíhlenie tehly“ ocenia najmä investori bytových domov.
Významné sú i výrazne - takmer dvakrát - lepšie tepelnoizolačné vlastnosti steny z tehál HELUZ AKU KOMPAKT 21 brúsených než má tradičné riešenie z AKU tehál. Akustický výkon omietnutej steny z tehál HELUZ AKU KOMPAKT 21 brúsených je 2,33 dB/cm, zatiaľ čo pri dosiaľ bežne používanom riešení pre omietnuté murivo z tehál AKU šírky 25 cm je 2,04 dB/cm, čo predstavuje skokové zlepšenie o celých 14 %! Vďaka brúseniu sú tehly kalibrované na výšku 249 mm a nevzniká problém vo výškovom module ako pri súčasnom murovaní obvodového muriva z brúsených tehál a nebrúsených AKU tehál murovaných na maltu. Zároveň sú tehly menšie a ľahšie, teda manipulácia s nimi je jednoduchšia a statické zaťaženie stavby je menšie. Pretože HELUZ AKU KOMPAKT 21 brúsenú tvoria dve 9 cm tvarovky, nie je úprava rozmerov tehál žiadny problém. Stačia bežné pracovné nástroje (napr. uhlová brúska 230 mm, píla na rezanie tehál).
HELUZ AKU Z 17,5 brúsená
Ďalším inovatívnym produktom sú nosné akustické tehly s jedinečným zámkom v tvare „Z“ HELUZ AKU Z 17,5 brúsená. Tehlový brúsený akustický blok HELUZ AKU Z 17,5 je určený pre nosné aj nenosné murivo s požiadavkou na väčšiu zvukovú izoláciu. Murovací blok na prvý pohľad zaujme špecifickým tvarom, pripomínajúcim písmeno „Z“, ktoré tak nemohlo chýbať v názve výrobku. HELUZ AKU Z 17,5 brúsená (375 × 175 × 249 mm) má vďaka svojej robustnosti a unikátnej geometrii pevnosť v tlaku 20 MPa a pri vymurovaní na celoplošnú tenkovrstvovú maltu HELUZ SB C dosahuje murivo charakteristickú pevnosť v tlaku fk = 6,8 MPa (pri použití PU peny je fk = 2,5 MPa).
Dobrá pevnosť muriva umožňuje navrhovať bez problémov najmä vnútorné nosné steny. Murivo obojstranne omietnuté vápenno-cementovou omietkou hrúbky 15 mm má laboratórnu vzduchovú nepriezvučnosť Rw = 51 dB, čo je nadštandardná hodnota vzhľadom na malú hrúbku muriva vymurovaného na maltu pre tenké škáry. Stena spĺňa požiarnu odolnosť REI 120 DP1. Tieto vlastnosti dovoľujú široké využitie v praxi napríklad pre murivo v administratívnych budovách medzi kanceláriami alebo v bytových domoch na obmurovávanie inštalačných a výťahových šácht, na priečky v bungalovoch a na iné konštrukcie vyžadujúce zvýšenú požiadavku na zvukovú izoláciu.
Rozšírenie sortimentu a špeciálne riešenia
Sortiment akustických tehiel hrúbky 30 cm bol rozšírený o tehelný blok HELUZ AKU 30/33,3. Tieto bloky sa spojujú iba na pero a drážku a nemajú maltovaciu kapsu používanú u výrobkoch HELUZ AKU 30 s označením ťažká. HELUZ AKU 30/33,3 P20 je špičková akustická tehla určená na nosné aj nenosné murivo so zvýšenými požiadavkami na zvukovú izoláciu. Vďaka vysokej pevnosti v tlaku (20 MPa) a nepriezvučnosti až 56 dB je ideálna na priečky medzi bytmi či miestnosťami, kde je dôležité tlmenie hluku. Tehla s rozmerom 333 × 300 × 238 mm zabezpečuje zároveň aj výborné tepelnoizolačné vlastnosti (U = 0,85 W/m²K).
Zvukovo-izolačný systém HELUZ AKU 2 x 20 s izolantom je určený pre nosné murivo medzi radovými domami. Tento systém spĺňa požiadavky ČSN 73 0532/Z1 na hodnotu 62 dB.
Použitie akustických stien HELUZ v rôznych typoch stavieb
Rodinné domy
V samostatne stojacich rodinných domoch sa zvuková izolácia v praxi príliš nerieši, pretože zaťaženie hlukom pochádza hlavne z činností v rámci jednej rodiny a subjektívne vnímanie hluku medzi jednotlivými členmi rodiny je často akceptované. Môžeme uviesť ale aj ten prípad, že rodinný dom má až tri bytové jednotky a každú z týchto bytových jednotiek môže obývať iná rodina. Podľa normy ČSN 73 0532 je potom požiadavka na deliacu stenu medzi dvoma miestnosťami (izbami) vyjadrená hodnotou tzv. stavebnej váženej vzduchovej nepriezvučnosti R'w = 42 dB. To je nízka hodnota pre konštrukciu oddeľujúcu dva byty, ktorá môže byť jadrom veľmi nepríjemných sporov.
Akustické tehly Heluz AKU sa používajú pri zvýšených nárokoch na zvukovú izoláciu, napríklad na oddelenie spální v rodinných domoch, a výrazne zvyšujú komfort bývania.
Radové domy
Zložitejšia situácia nastáva pri navrhovaní radových domov s dôrazom na malú zastavanú plochu. Je potrebné riešiť kombináciu požiadaviek na zvukovú izoláciu, tepelnú ochranu, statiku, architektúru, vnútornú dispozíciu a pod., ktoré sú na prvý pohľad často v protikladoch. Z pohľadu zvukovej izolácie je najdôležitejšou konštrukciou tá, ktorá od seba oddeľuje jednotlivé domy. Základným predpokladom pre správny návrh je to, aby boli od seba oddelené konštrukcie domov od základov až po strechu. Pre tieto konštrukcie je snaha voliť čo najmenšiu výslednú hrúbku, dostatočnú únosnosť a dobrú zvukovú izoláciu.
V konštrukčnom systéme HELUZ sa ponúka veľmi populárna systémová skladba z tehál HELUZ AKU 17,5 MK, ktoré sú doplnené minerálnou vlnou hrúbky 50 mm. Celková hrúbka konštrukcie bez omietok je 400 mm. Laboratórna hodnota váženej vzduchovej nepriezvučnosti Rw = 62 dB. Požiadavka na stavebnú hodnotu váženej vzduchovej nepriezvučnosti je R'w = 57 dB. V systéme HELUZ pri tomto type domov je možné pracovať s hodnotou k = 2 dB.
Ďalej môžeme murivo z tehál HELUZ AKU Z 17,5 využiť ako dvojvrstvovú konštrukciu v nosných akusticky deliacich stenách radových rodinných domov a rodinných dvojdomov. Podľa normy STN 73 0532 pre deliace steny radových domov je nutné splniť hodnotu váženej stavebnej vzduchovej nepriezvučnosti R’w = 57 dB. Tieto hodnoty ľahko dosiahneme práve zdvojením konštrukcie z tehál HELUZ AKU Z 17,5 brúsená so separačnou vložkou z minerálnej vlny s OH ≥ 100 kg/m³ a celkovou hrúbkou 20 až 100 mm. Hodnoty zvukovej izolácie z dvojitých stien z tehlových blokov HELUZ AKU Z 17,5 brúsená zistené na základe meraní v skúšobni TZÚS, s. p., nájdeme v tabuľke (podrobné dáta sú dostupné v technickej dokumentácii HELUZ).
Bytové domy
Pri bytových domoch je situácia najzložitejšia. Prirodzene vychádza z princípu sústrediť čo najviac obytných jednotiek na čo najmenší priestor (samozrejme vždy sa uplatňujú požiadavky trhu). „Najexponovanejšou“ konštrukciou je stena oddeľujúca dva byty. Táto stena musí byť dostatočne únosná, požiarne odolná, zvukovoizolačná, cenovo priaznivá a čo najtenšia. Na splnenie požiadavky na zvukovú izoláciu je potrebné dosiahnuť hodnoty R'w ≥ 53 dB. Na porovnanie, stena medzi jednotlivými bytmi v bytovom dome musí mať zvukovú izoláciu R'w = 53 dB. To je rozdiel celých 11 dB!
Návrhu konštrukčného systému bytového domu je potrebné venovať zvýšenú pozornosť. Norma ČSN 73 0532 zohľadňuje typ konštrukčného systému pri základnom návrhu konštrukcií cez koreláciu šírenia zvuku vedľajšími cestami. Pre medzi obytnú stenu v murovanom systéme je k = 2 dB, pre murované výmurovky v železobetónovom skelete je k = 2 až 5 dB a pre ľahké deliace konštrukcie napríklad sadrokartónové v skeletových stavbách je k = 4 až 8 dB. S ohľadom na túto skutočnosť je možné navrhovať steny z tzv. akustických tehál murovaných výlučne na maltu šírky najmenej 25 cm, napr. HELUZ AKU 25 MK.
V prípade medzibytových stien je potrebné minimalizovať vykonávanie zásahov do muriva pre technické inštalácie. Do stien je možné navrhnúť elektroinštalácie (aj niekoľko elektroinštalačných krabíc), pri návrhu je potrebné počítať so znížením nepriezvučnosti steny o 0,5 dB. Vykonávanie vodovodných a iných inštalácií je neprípustné. Stena medzi bytmi z tehál HELUZ AKU 25 MK obojstranne vybavená sadrovou omietkou osadená elektroinštalačnými krabičkami dosahuje na stavbe nameranú hodnotu R ́w = 53 dB.
Každý projekt bytového domu by mal obsahovať akustickú štúdiu vypracovanú skúseným odborníkom na stavebnú akustiku, aby sa minimalizovalo riziko nesplnenia základných požiadaviek na zvukovú izoláciu konštrukcií. Tu je potrebné upozorniť na fakt, že overenie zvukovej izolácie konštrukcií je možné vykonať až po dokončení budovy.
Ostatné stavby
Akustické tehly Heluz AKU sa používajú aj na oddelenie bytov a spoločných priestorov v bytových domoch. Vďaka svojim vlastnostiam je možné murivo z HELUZ AKU Z 17,5 brúsená využiť pre murivo v administratívnych budovách medzi kanceláriami alebo v bytových domoch na obmurovávanie inštalačných a výťahových šácht.
Akustický štítok budovy a testovanie HELUZ
Spoločnosť HELUZ je zakladajúcim členom Asociácie akustiky českého stavebníctva a v rámci aktivít tejto asociácie prebehlo otestovanie experimentálneho pasívneho domu v Českých Budejoviciach, ktoré viedlo k vydaniu tzv. akustického štítku budovy. Zatiaľ sa jedná o dobrovoľnú činnosť, ale laik, ktorý veľmi často nerozumie stavebnej akustike, si môže veľmi ľahko zistiť, čo je možné od budovy očakávať. Obvodový plášť pasívneho domu HELUZ TRIUMF je z tehál HELUZ Family 50 2in1, strecha je z panelov HELUZ uložených v spáde 7° zateplených PIR doskami. Strop medzi 1. NP a 2.NP je zo systému HELUZ MIAKO. Vnútorné steny sú z brúsených tehál v rôznych hrúbkach.
Na základe výsledkov akustického merania bol dom zaradený do kategórie „B“, zodpovedajúcej „veľmi tichému prostrediu“. V reálnych podmienkach stavby bolo overené, že dom postavený v tehlovom systéme HELUZ dosahuje veľmi dobrú ochranu proti hluku. Pri meraní bola zistená jedna zaujímavosť a to konkrétne, že vzduchovú aj kročajovú nepriezvučnosť konštrukcií môže značne ovplyvniť vzduchotechnika (VZT), resp. šírenie zvuku cez vzduchotechnické rozvody. Pri návrhu VZT je tomuto javu potrebné predchádzať napríklad vhodným návrhom tlmičov.
Niekoho môže napadnúť otázka, čo urobiť preto, aby bol dom zaradený do kategórie „A“? Z pohľadu konštrukcií by bolo vhodné použiť akustické tehly určené na priečky. V skladbe stropu by bolo potrebné zameniť kročajovú izoláciu z elastifikovaného polystyrénu za minerálnu vlnu.
Odhlučnenie steny od Potichu.sk || Peter Brajerčík
Kompletný stavebný systém HELUZ a služby
Spoločnosť HELUZ ponúka okrem mimoriadne kvalitných tehál, ktoré sa používajú aj pri výstavbe pasívnych domov, nosné a nenosné preklady, stropy a komíny. Heluz je česká značka tehlových stavebných systémov, ktorá patrí medzi popredných výrobcov keramických tehál, stropov, prekladov a komínových systémov. Značka je známa inovatívnymi riešeniami pre energeticky úsporné a pasívne domy, pričom jej produkty vynikajú výbornými tepelnoizolačnými, akustickými a statickými vlastnosťami. Sortiment zahŕňa brúsené tehly s vysokou presnosťou, tehly plnené izoláciou pre nízkoenergetické stavby a kompletné stavebné systémy.
