Akumulačný Krb: Zdravé Sálavé Teplo a Dlhodobá Zotrvačnosť

Akumulačný krb je moderný zdroj tepla, ktorý je v súčasnosti štandardom pri realizácii záložného alebo aj primárneho zdroja tepla. Akumulačný krb sa vyznačuje hlavne zdravým sálavým teplom a veľkou tepelnou zotrvačnosťou. To znamená, že krb vykuruje priestor ešte niekoľko hodín po tom, ako v ňom dohorelo.

Princíp Sálavého Tepla a Akumulácie

Akumulačný krb vykuruje priestor teplom, ktoré cirkuluje v uzavretej akumulačnej obstavbe a následne sála do miestnosti. Ohrievaný vzduch nie je „vyfukovaný“ do miestnosti, takže tento typ krbu nevytvára neželané nadmerné prúdenie vzduchu. Sálavé teplo sa akumuluje do predmetov a stien v interiéri. Nešíri sa vzduchom, ale jedná sa o žiarenie. Toto je podobné slnečnému žiareniu, preto ho človek vníma ako príjemné a prirodzené.

Predmety získané teplo ďalej sálajú, a takto sa tvorí konštantná izbová teplota. Steny zostávajú suché, čo je tým najlepším predpokladom pre zdravú klímu v miestnosti. Akumulačný krb vykuruje miestnosť zdravým sálavým teplom. Rozpálená krbová vložka nahrieva aktívnu obostavbu krbu, ktorá po nahriatí uvoľňuje svoje teplo sálaním do priestoru. Jedným zakúrením je tak možné vyrobiť teplo na dlhší čas.

Akumulačná Masa a Jej Funkcia

Ako hovorí jeho názov, vyrobené teplo pri horení dreva akumuluje (ukladá) do akumulačnej masy krbu. Následne toto teplo uvoľňuje do priestoru sálaním. Akumulačnou masou krbu je spravidla obostavba krbu, ktorá sa realizuje z ušľachtilých materiálov s vysokou objemovou hmotnosťou a odolnosťou voči vysokým teplotám. Medzi takýto materiál patrí napríklad šamot, liaty šamot, žiarobetón a podobne.

Ďalšia akumulačná masa môže byť uložená v komore krbu, medzi obostavbou a krbovou vložkou. V závislosti od použitých materiálov a akumulačných prvkov má takýto krb tepelnú zotrvačnosť 4-8 hodín, no obostavba realizovaná zo šamotu sála 8-12 hodín teplo do interiéru. Prikladať do krbu stačí 2 - 3 krát za deň.

Rozdiel medzi akumulačným a teplovzdušným krbom

Mnohí ľudia si pri slove krb predstavia jednoducho oheň za sklom a príjemnú atmosféru v obývačke. Z pohľadu techniky však môže krb fungovať veľmi rozdielne. Teplovzdušný krb patrí medzi najznámejšie a najrozšírenejšie riešenia. Pri horení dreva sa zahrieva telo krbovej vložky. Okolo vložky cirkuluje vzduch, ktorý sa ohrieva a následne vystupuje do miestnosti cez mriežky alebo rozvody. Pri tomto type krbu sa obostavba najčastejšie realizuje z izolačného materiálu, ako je calciumsilikát, ktorý je určený na bezpečné a funkčné oddelenie tepelne namáhaných častí krbu od okolitých konštrukcií. Najväčšou výhodou teplovzdušného krbu je rýchlosť vykúrenia priestoru.

Akumulačný krb funguje iným spôsobom než klasický teplovzdušný krb. Počas horenia sa časť tepla neodovzdá okamžite do priestoru, ale uloží sa do akumulačných materiálov. Tie môžu byť súčasťou obostavby alebo samostatného akumulačného systému. Pri akumulačných krboch sa preto obostavba nevytvára z izolačných dosiek, ale z akumulačných materiálov, ktorých úlohou je teplo prijímať, ukladať a následne sálať späť do interiéru. Výhodou teplovzdušného krbu oproti akumulačnému je jeho nižšia cena, avšak nevýhodou je, že produkuje teplo iba keď v ňom kúrime. Po vyhasnutí ohňa už nevykuruje a do cca 30 minút vychladne. Akumulačný krb je o niečo drahší, avšak jeho tepelné vlastnosti kompenzujú vyššiu cenu.

Dizajnovo pôsobí rovnako ako teplovzdušný, avšak vo svojej funkčnosti je dokonalejší, nakoľko udrží a odovzdáva teplo ešte mnoho hodín i po vyhasnutí ohňa. 70% tepla odovzdáva okamžite a 30% tepla postupne odovzdáva do priestoru ďalších 8-12 hodín. V praxi to znamená, že ak večer v krbe priložíme, ale ďalej už nedokladáme, tak na druhý deň ráno, máme v miestnosti príjemné sálavé teplo.

Výhody Akumulačného Krbu

Akumulačný krb prináša množstvo výhod, ktoré sú pre moderné bývanie kľúčové:

• Vyrobené teplo sa rozkladá na dlhšiu dobu a neprekurujeme tak priestory.
• Minimálna údržba a dlhá životnosť.
• Prirodzené sálavé teplo, vhodné aj pre alergikov.
• Po naakumulovaní tepla dlhodobé sálanie (niekoľko hodín).
• Akumuláciou viete dosiahnuť dlhší interval prikladania, čo pre vás znamená ušetrený čas na obsluhu.
• Krb neprehrieva priestor rýchlo, znižuje komfort používania a núti majiteľa obmedzovať horenie.

Krbové vložky a akumulačné sady

Základným prvkom akumulačného krbu je masívna krbová obostavba so akumulačnými schopnosťami. V podstate ide o uzavretý priestor okolo samotného krbu s materiálom plášťa so schopnosťou uskladňovať teplo z horenia, čo v podstate znamená samotnú akumuláciu. Pri akumulačných krboch sa často vyznačujú aj tým, že sú na krbovej vložke umiestnené akumulačné prstence. Prstencami zvyšujeme akumulačnú schopnosť krbu, ale aj účinnosť. Cez tieto prstence prechádzajú spaliny, ktoré ich nahrievajú. Tým pádom majú spaliny do komína dlhšiu cestu a ochladia sa na nižšie teploty (viac tepla zostáva v akumulačnej mase).

V tomto článku si ukážeme, ako inštalovať akumulačné sady ku krbovým vložkám ROMOTOP radu HEAT. V ponuke nájdete ako hornú akumulačnú sadu, tak bočnú akumulačnú sadu. Ich inštalácia je veľmi jednoduchá a nie sú na to potrebné žiadne špeciálne nástroje. Podmienkou správnej funkcie nie je inštalácia všetkých akumulačných sád. V niektorých prípadoch nie je možná napríklad inštalácia hornej sady.

Inštalácia hornej akumulačnej sady ROMOTOP HEAT

Na inštaláciu hornej sady je potrebné najskôr usadiť rúru dymovodu (minimálne 50 cm), okolo ktorej sa jednotlivé segmenty vyskladajú. Teoreticky je tak možné túto sadu použiť aj pre iné typy krbových vložiek, než je rada Romotop Heat. Prvý rad sa usadzuje priamo na hornú dosku krbovej vložky, tak, aby sa zároveň dotýkala dymovodu. Týmto je tiež zaistený rýchly prenos tepla a rýchle prehriatie akumulačných kameňov. Horná akumulačná sada sa skladá z celkom piatich poschodí, ktoré sú medzi sebou rozdelené hliníkovými plechmi, ktoré rýchlo prenáša teplo medzi jednotlivými radmi.

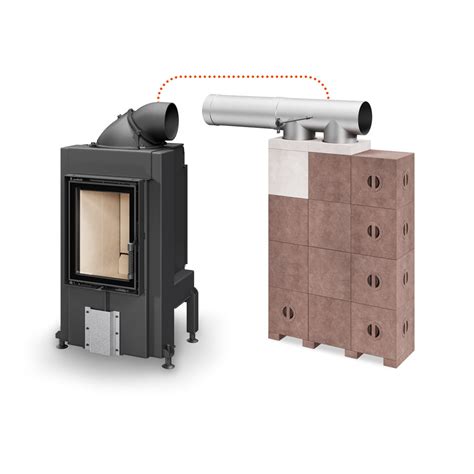

V prípade hornej sady spaliny prechádzajú dymovodom a akumulačná sada sa prehrieva cez povrch dymovodu. Spaliny teda neprechádzajú jednotlivými prstencami, ako je to napríklad v prípade akumulačných prstencov typu MAMMOTH pre krbové vložky Romotop radu DYNAMIK.

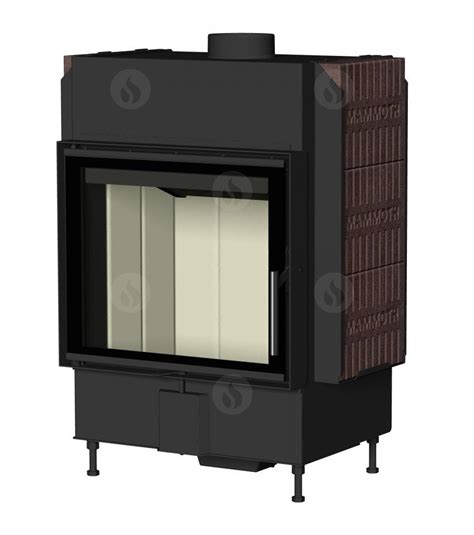

Inštalácia bočnej akumulačnej sady ROMOTOP HEAT

Bočná akumulačná sada sa skladá z oceľového držiaka a troch jednotlivých segmentov. Sada je opäť zabalená v kabici, ktorá je pripevnená k drevenej paletke. Najprv je potrebné zavesiť oceľový držiak, do ktorého sa potom budú jednotlivé kamene zasúvať. Držiak má v hornej časti malé výrezy, ktoré presne pasujú na výbežky, ktoré sú na konštrukcii krbovej vložky. Stačí teda konštrukciu zasunúť výrezy na tieto výbežky. Do zavesenej konštrukcie potom postupne zasunieme jednotlivé kamene.

Doplnková Akumulácia a Hypokaust Systém

Pri spaľovaní biomasy, dreva v krbe, či peci vzniká tepelná energia. Táto sa šíri do okolia, kde dielo stojí. Veľká časť energie je prenášaná horúcimi spalinami do komína. Ten, kto chce túto energiu využívať na sálavé vykurovanie, ju môže uskladniť v akumulačnej mase. Túto je možné zapojiť v podobe akumulačných prstencov alebo akumulačných ťahov priamo za ohnisko. Potom cez masu prechádzajú horúce spaliny a veľká časť tepla sa v nej nakumuluje.

Toto riešenie je známe u akumulačných pecí a akumulačných krbov s ťahmi / prstencami. Avšak veľká časť tepla sa sústreďuje aj v okolí vložky. Toto teplo, vyžarované priamo do okolia vložky, je možné tiež uskladniť, a tak posilniť akumulačnú schopnosť krbu/pece. Akumulačné tvarovky a platne slúžia pre naakumulovanie prebytku tepla v komore krbu/pece okolo vykurovacej vložky. Naberú prebytočné teplo a následne ho postupne odovzdávajú na vonkajší plášť krbu/pece.

Tieto tvarovky je možné použiť aj pri klasickom krbe, pre odbúranie prebytku tepla, ktoré by inak prekúrilo priestor a vonkajší plášť krbu. Predovšetkým, ak chcete mať krb s veľkým presklením a teda s veľkou krbovou vložkou, ktorá produkuje oveľa viac tepla. Množstvo všetkých doplnkových akumulačných tvaroviek a platní sa dimenzuje podľa dávky paliva, ktorá závisí od typu krbovej či vykurovacej vložky / ohniska. Množstvo doplnkovej akumulačnej masy vypočíta váš kachliar, ktorý je odborne v tejto problematike školený.

Typy doplnkovej akumulácie

1. Akumulačné tvarovky Magnetherm: Vyrába ich firma Spartherm, svojim tvarom s oblúkovou pero-drážkou umožňujú zabudovanie aj okolo oblúkových a lomených tvarov vykurovacích vložiek. Vďaka tomu dostaneme veľkú akumulačnú hmotu do malého priestoru komory krbu. Umožňujú flexibilnú montáž bez nutnosti rezania materiálu. Magnetherm tvarovky majú systém pier a drážok s vysokou presnosťou, preto je ich montáž pomerne rýchla.
2. Ortner akumulačné platne: Používajú sa pre rovnaký účel ako tvarovky Magnetherm. Sú vyrobené z vysokokvalitných surovín. Majú veľkú presnosť a vysokú objemovú hmotnosť. Svojou hrúbkou 40 mm umožňujú zabudovanie veľkej akumulačnej masy aj do úzkych priestorov komory krbu/pece. Ich účelom je zvýšiť akumulačnú zotrvačnosť akumulačných výmenníkov (akumulačných ťahov), kovových výmenníkov, liatinových výmenníkov a vykurovacích vložiek do krbov a kachľových pecí. Jedna platňa je veľká 400 x 600 mm a jej hmotnosť je 19 kg. Jej objemová hmotnosť je až 2600 kg/m³.

Hypokaust je metódou riešenia krbov bez cirkulácie vzduchu v miestnosti a bez inštalácie vetracích krbových mriežok. Pri každej variante akumulačnej obostavby je potrebné individuálne nastaviť a nadimenzovať možnosti alternatívnej akumulácie. Na to, aby sme sálavé teplo dostali aj do iných miestností, nám slúži hypokaust. Je to vlastne uzatvorený kanál vzduchu, spojený s komorou krbu. Nahriaty teplý vzduch v kanáli stúpa nahor, a tým že nahrieva akumulačné steny hypokaustu sa ochladzuje. Chladnejší vzduch má tendenciu klesať ku podlahe vratným kanálom, čím nám vzniká v komore krbu a v hypokauste prirodzené prúdenie vzduchu. Hypokaust má zmysel, aj keď nechceme vykurovať iné miestnosti. Zabezpečí nám rovnomerné zohriatie obostavby krbu. Systém hypokaustu sa často pri akumulačných krboch používa na nahrievanie lavičky krbu.

Dôležité aspekty pri výbere a inštalácii krbu

Pre správny výber krbovej vložky je veľmi dôležité, stanoviť si, akým spôsobom bude krb používaný a čo od výsledku očakávame. A keďže vložka je iba jadrom celej stavby, je dôležité rozhodnúť sa zároveň akým spôsobom bude stavba prevedená. Dnes si viete vybrať akumulačné krbové kachle z veľmi širokej ponuky.

Výkon krbu

Výkon krbu patrí medzi najdôležitejšie parametre pri výbere, no zároveň aj medzi najčastejšie podceňované. Pri výbere krbu alebo krbovej vložky sa zákazníci často sústredia najmä na vzhľad, veľkosť presklenia, spôsob otvárania alebo dizajn obostavby. To je prirodzené, pretože krb býva dominantou interiéru. Z technického hľadiska je však jedným z najdôležitejších parametrov výkon krbu.

Mnohí ľudia si stále myslia, že vyšší výkon znamená lepší krb. V praxi to však často neplatí. Príliš silný krb môže priestor rýchlo prehrievať, znižovať komfort používania a nútiť majiteľa obmedzovať horenie. Naopak, príliš slabý krb nemusí spĺňať očakávania z pohľadu vykurovania. Pri krboch a krbových vložkách sa najčastejšie stretávame s pojmom nominálny výkon. Zjednodušene povedané, nominálny výkon je hodnota, pri ktorej má vložka pracovať správne, efektívne a bezpečne. Neznamená to však, že krb funguje stále len na tejto jednej úrovni.

Pri dnešných novostavbách a moderných dobre zateplených domoch býva tepelná strata objektu výrazne nižšia než pri starších stavbách. To znamená, že pri klasickom teplovzdušnom riešení môže krb odovzdať do priestoru viac okamžitého tepla, než je v danej chvíli potrebné. Práve v takýchto prípadoch býva veľmi vhodné uvažovať nad akumulačným krbom, pri ktorom sa časť výkonu neodovzdáva okamžite do priestoru, ale ukladá sa do akumulačných materiálov. Pri moderných nízkoenergetických a pasívnych domoch nestačí pozerať len na nominálny výkon krbovej vložky. Veľmi dôležité je aj to, akým tempom sa teplo odovzdáva do priestoru. Ak je výkon zvolený správne, krb funguje prirodzene, bez zbytočného tlmenia a bez nepríjemných teplotných výkyvov.

Materiály a konštrukcia obostavby

U krbov s akumulačnou zložkou je táto obstavba vykonaná najčastejšie z akumulačných materiálov ako napr. akumulačné šamoty, keramické kachlice, prírodný kameň atď. U klasických krbov je obstavba zhotovená prevažne z izolačných materiálov ako sú napr. silikáto-kalciové alebo vermikulitové dosky s vysokou tepelnou odolnosťou. Úplne nevhodné, niekedy aj nebezpečné, sú materiály ako napr. rôzne stavebné tvarovky (ypor, ytong atď.), sadrokartóny (aj protipožiarne) alebo bežné stavebné betóny, ak nie sú dodatočne izolované z vnútornej strany. Všetky tieto materiály majú totiž nízku tepelnú odolnosť a časom dochádza k ich narušeniu alebo rozpadu.

Rovnako nie je vhodné obstavbu z vnútornej strany izolovať rôznymi sklenými vatami s hliníkovými fóliami, tie sa totiž vo vysokej teplote rozpadajú a uvoľňujú sa z nich zdraviu škodlivé sklené vlákna. Samotná obstavba by od krbovej vložky na stranách bez skla mala byť vzdialená minimálne 5 cm, ideálne 10 cm. Táto medzera potom slúži na cirkuláciu vzduchu okolo samotnej vložky a zabraňuje jej prehriatiu a poškodeniu. Každá obstavba by zároveň mala mať tzv. falošný strop - je to izoláciou vytvorená vzduchová medzera, ktorá umožňuje zníženie tepelného zaťaženia stropu. Rovnako nesmieme zanedbať vzduchové prieduchy (mriežky), aby sme zabezpečili rovnomerný prietok a pohyb vzduchu v obstavbe.

Akumulačný krb má obostavbu realizovanú zo šamotu, ktorého vynikajúce tepelné vlastnosti umožňujú to, že i po ukončení horenia obostavba sála teplo do interiéru. Ďalej je dôležité, aby šamot, lepidlo šamotu, izolačný materiál, lepidlo izolačného materiálu a omietka mali rovnakú a lineárnu dilatáciu, aby sa ani po čase tieto zložky od seba neoddelili. Ak na začiatku chceme ušetriť na kvalite stavebného materiálu, môže sa nám to po čase vrátiť, ako bumerang v nákladoch na opravu, prípadne renováciu obostavby.

Typy krbových vložiek a ich vlastnosti

V základe sa na výrobu krbových vložiek používajú 3 druhy materiálu a to liatina, oceľ a keramika/šamot. U teplovodných vložiek sa dnes už používa konštrukcia výhradne z ocele z dôvodu lepšieho prenosu tepla, liatina sa používa iba na rošty. Keramická/šamotová výstelka je v tomto prípade veľkou výhodou. Pri krbových vložkách sa používajú najbežnejšie 3 typy konštrukcií a to:

• Liatinové vložky: Ich nespornou výhodou je hlavne pomerne nízka cena.
• Liatinové vložky s keramickou/šamotovou výstelkou: Oproti čisto liatinovým vložkám majú výhodu lepšieho spaľovania a šamotové ohnisko zároveň znižuje riziko dechtovania. Použitie keramiky/šamotu sa ale prejavuje na vyššej cene.
• Oceľová vložka s keramickou/šamotovou výstelkou: Opäť výhoda lepšieho spaľovania a šamotové ohnisko zároveň znižuje riziko dechtovania.

Kľúčové funkcie krbových vložiek

Moderné krbové vložky ponúkajú rôzne funkcie, ktoré zvyšujú komfort, bezpečnosť a efektivitu:

• Otváranie do hora (výsuv): Jeho výhoda je predovšetkým v tom, že pri otváraní je menšie riziko zadymenia do miestnosti a samotná vložka pôsobí estetickejšie.
• Prívod externého vzduchu (CPV): Keďže každý krb potrebuje pre správne horenie pomerne veľa vzduchu, umožňuje zníženie vzduchového zaťaženia miestnosti s krbom. Najväčší prínos je v nízkoenergetických domoch.
• Ochladzovacia slučka: Ochrana proti prekúreniu výmenníka u teplovodnej vložky - slúži ako ochrana pred prekúrením napr. v prípade výpadku elektrického prúdu.
• Klapka: Umožňuje zregulovanie komínového ťahu pri spaľovaní. U teplovodných vložiek a vložiek s akumulačnými prstencami na výstupe dymovodu je použitie dosť sporné, keďže oba tieto typy by mali byť používané tzv. na plno pre správnu funkciu a prevádzku.
• Dvojité presklenie: Znižuje prestup tepla cez presklenú časť (sálanie) a zároveň druhé (vonkajšie) sklo opticky zväčšuje ohnisko a pridáva vložke luxusnejší vzhľad. Prestup tepla cez sklo nám pomôže znížiť aj dvojité presklenie krbovej vložky alebo reflexné sklo, ktoré odráža teplo späť do ohniska.
• Sekundárne a terciálne spaľovanie: Zvyšuje efektivitu spaľovania a znižuje produkciu emisií a mierne aj spotrebu paliva.
• Druhý plášť (teplovzdušný): Výhodné pre rozvádzanie vzduchu do ďalších miestností. Jednoduchšia a efektívnejšia inštalácia teplovzdušných rozvodov.
• Tepelná izolácia výmenníka teplovodnej vložky: Zvyšuje množstvo odovzdaného tepla do teplovodného výmenníka.

Máte radšej vstavané riešenia s puncom originality? Na slovenskom trhu nájdete veľmi kvalitné a cenovo dostupné akumulačné krbové vložky v rôznom prevedení. S výsuvným otváraním dohora, obojstranné vložky (pohľad na oheň nielen spredu ale rovnako aj zo zadnej, presklenej strany), so zadným prikladaním (všetka údržba a prikladanie dreva bude napríklad z technickej miestnosti), či veľmi efektným rohovým, až trojstranným presklením. Absolútnym kráľom v oblasti akumulácie je AMS systém (akumulačný modulárny systém).

Porovnanie typov krbov

Pre lepšie pochopenie výhod akumulačných krbov je vhodné ich porovnať s ostatnými rozšírenými typmi. Na túto otázku neexistuje univerzálna odpoveď. Výber krbu by nemal byť len o dizajne. Teplovzdušný, akumulačný a teplovodný krb predstavujú tri odlišné prístupy k vykurovaniu drevom. Každý z týchto systémov má svoje špecifiká, výhody aj obmedzenia. Jeden je vhodný pre rýchle vykúrenie priestoru, druhý ponúka dlhé a príjemné sálanie tepla a ďalší dokáže spolupracovať s vykurovacím systémom domu.

Ak ešte nie ste rozhodnutý pre investíciu do akumulácie, stĺpové akumulačné kachle s dvierkami sú pre Vás ideálne. Viete si tak vyskúšať vykurovať sezónu bez akumulácie a pre vylepšenie sa môžete rozhodnúť kedykoľvek neskôr. Nemusíte teda kupovať akumulačnú sadu hneď. Viete si investíciu rozložiť.

Rady od odborníkov

Samotnú stavbu čisto akumulačných krbov ale odporúčame zveriť odborníkovi. Ten je nutné vybrať rovnako ako kotol na základe výpočtu tepelných strát miestnosti alebo stavby (podľa použitia). Zároveň je potrebné si uvedomiť, že každá krbová vložka, aj teplovodná, odovzdá určitú časť tepla do miestnosti, v ktorej sa krb nachádza (sálaním cez dvierka a obostavbu). Krb preto nie je vhodné umiestňovať do malých miestností. Pri teplovodných vložkách je to hodnota teplovzdušnej zložky tj. rozdiel medzi nominálnym výkonom a výkonom do vody.

Napríklad: Bežná lacná vložka s nominálnym výkonom cca 10kW cez sklo odovzdá do miestnosti zhruba 2kW výkonu + ďalšie teplo prostredníctvom výduchu na krbovej obostavbe a preto by miestnosť s takouto vložkou mala mať min. 20m2. V prípade otázok neváhajte kontaktovať našich odborníkov, ktorí Vám odbornou radou pomôžu pri rozhodovaní.
