Akumulačná podlaha a pasívny dom: Komplexný sprievodca energeticky úsporným bývaním

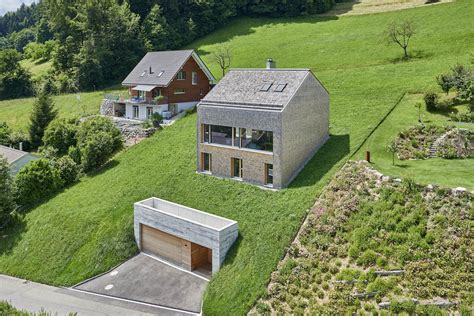

Pasívny dom predstavuje moderný a ekologický štandard výstavby, ktorého cieľom je minimálna spotreba energie pri maximálnom komforte. Pasívne domy sa stali v posledných desaťročiach veľmi populárne v oblasti udržateľného bývania. Rastúca obľúbenosť pasívnych domov vychádza nielen z ich environmentálnych výhod, ale aj z dlhodobých ekonomických úspor. Tieto domy sa vyznačujú mimoriadne nízkou spotrebou energie na vykurovanie a chladenie, pričom dosahujú až 90 % úsporu v porovnaní s konvenčnými domami.

Vďaka výbornej izolácii, účinnej rekuperácii tepla a premyslenej orientácii dokáže pasívny dom znížiť potrebu vykurovania až o 90 % oproti bežným novostavbám. Investícia do kvalitnej konštrukcie sa vráti prostredníctvom výrazne nižších nákladov na vykurovanie a chladenie. Ročná spotreba energie na vykurovanie nepresahuje 15 kWh/m². Ide o výraznú úsporu v porovnaní s tradičnými stavbami.

Princípy pasívneho domu a energetická úspora

Pasívne domy prinášajú dlhodobé výhody - ako pre domácnosti, tak aj pre životné prostredie. Vďaka rekuperácii vzduchu je v dome neustále čerstvý vzduch, bez prievanov či výkyvov teploty. Výsledkom je nižšia mesačná záťaž pre váš rozpočet a vyššia efektivita v dlhodobom horizonte. Pasívne domy prispievajú k nižšej uhlíkovej stope a podporujú udržateľný životný štýl. V STOA architekti sprevádzame klientov celým procesom - od návrhu po realizáciu.

Výzvy a úskalia pri výstavbe pasívneho domu

Kvalitná izolácia, rekuperačné technológie a špičkové okná znamenajú vyššiu vstupnú investíciu. Každý detail, ako je vzduchotesnosť a eliminácia tepelných mostov, rozhoduje o úspechu. Nevyhnutná je precízna montáž.

Kroky výstavby pasívneho domu

1. Výber pozemku a správnej orientácie: Južná orientácia obytných miestností zabezpečuje maximálne solárne zisky v zimných mesiacoch.
2. Projektová dokumentácia: Navrhujeme štúdiu a projekt zameraný na optimalizáciu tepelných tokov, technológií a komfortu.
3. Hrubá stavba s kvalitnou izoláciou: Zabezpečujeme konštrukčné riešenia, ktoré spĺňajú kritériá pasívneho štandardu.
4. Test vzduchotesnosti - blower door test: Realizujeme a vyhodnocujeme test, ktorý overí kvalitu vyhotovenia a zabezpečí požadované parametre.
5. Inštalácia rekuperácie tepla: Navrhujeme efektívny ventilačný systém s rekuperáciou, ktorý minimalizuje tepelné straty.
6. Dokončovacie práce a uvedenie do prevádzky: Zabezpečíme finálne ladenie systému, školenie klienta a predprípravu na monitorovanie spotreby. Pomôžeme s nastavením systémov, servisom a odporúčaniami pre optimálnu prevádzku.

Tepelná akumulácia a jej význam v pasívnych domoch

Výraz akumulácia je ekvivalentom slovenského (na)hromadenia. Pod pojmom akumulácia tepla v materiáli rozrozumieme schopnosť tohto materiálu udržať teplo a neskôr, v čase jeho absencie, ho do priestoru uvoľniť. V praxi to vyzerá napríklad tak, že počas vykurovacej fázy sa časť tepla uloží do konštrukcií podláh, obvodových stien, priečok, stropov a strechy. K akumulácii tepla v stavebných konštrukciách nemusí dochádzať len vykurovaním.

Akumulácia tepla v obvodových konštrukciách napomáha vyrovnávať rozdiely v teplotách pri výraznejších poklesoch vonkajších teplôt, napríklad v noci. Jej vplyv sa využíva aj pri intenzívnom vetraní, ktoré má byť natoľko krátke, aby nedošlo k ochladeniu stien a ostatných stavebných konštrukcií v interiéri. Akumulačné vlastnosti materiálov využívame v našich nehnuteľnostiach prakticky počas celého roka, teda aj v letnom období, keď je naším cieľom zachovať v byte čo najväčší chlad. Keď sa nám podarí v nočných hodinách interiér vychladiť do takej miery, že teplotu stavebných konštrukcií vetraním dostatočne znížime, je celkom možné, že sa zaobídeme bez nutnosti využívať klimatizačné zariadenia. V zime teplo akumulované v stavebných konštrukciách zabraňuje rýchlemu vychladnutiu priestorov.

Schopnosť stavebnej konštrukcie akumulovať teplo závisí od jej celkovej tepelnej kapacity. S tepelnou akumuláciou súvisí ďalšia dôležitá vlastnosť muriva - tepelný odpor R (m2K/W), čo je schopnosť zabrániť prestupu tepla. Na druhej strane, čím má murivo väčší tepelný odpor, tým horšiu má akumulačnú schopnosť. To platí predovšetkým o skladaných konštrukciách na báze dreva - dobre izolujú, ale málo akumulujú teplo.

Akumulačné podlahy a systémy tepelných batérií v pasívnom dome

Hlavným cieľom použitia tepelnej batérie je minimalizovať spotrebu energie a to nielen na kúrenie, ale aj chladenie a ohrev teplej úžitkovej vody. V tomto článku sa zameriame na tri hlavné spôsoby a možnosti použitia tepelnej batérie.

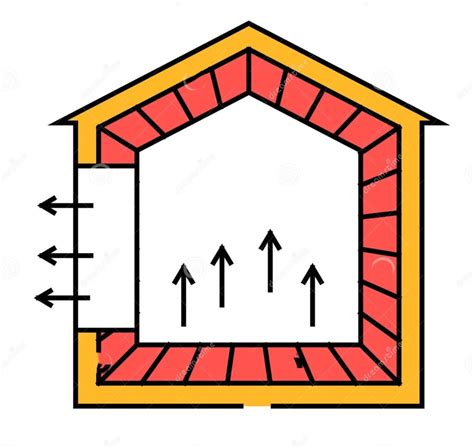

Pasívna tepelná batéria

Pasívna tepelná batéria je navrhnutá tak, aby fungovala s minimálnym zásahom aktívnych systémov. Ideálne stavebné riešenia pre použitie princípu pasívnej tepelnej batérie sú betónové steny s vodivým povrchom. Tieto steny sú často pokryté lepidlom so sieťkou, na ktoré sa nanáša tenká stierka s hrúbkou 1-2 milimetre. Všetky tieto stavebné prvky musia byť vodivé, aby teplo mohlo prúdiť tam, kde je potrebné. Pasívne steny sú absolútne kľúčovým prvkom. Bez nich nemá podzemná pasívna tepelná batéria zmysel. Tieto steny prenášajú teplo zo slnka priamo do batérie, ktorá ho akumuluje. Zvislé steny sa na slnku zohrievajú a odoberajú teplo z interiéru, ako je teplo zo sprchy, varenia či iných činností, a prenášajú ho do základovej dosky.

Pasívna tepelná batéria ponúka niekoľko výhod. Prvou je nízka spotreba energie. Vďaka vodivým stenám a podlahám dokáže systém efektívne využívať slnečné teplo a teplo generované obyvateľmi, čím eliminuje potrebu aktívneho kúrenia v miernych klimatických podmienkach. Druhou výhodou je tepelná stabilita a komfort - systém sa neprehrieva v lete a v zime udržiava príjemnú teplotu.

Napriek výhodám má pasívna tepelná batéria aj svoje limity. Tento typ konštrukcie však nie je univerzálnym riešením pre celé Slovensko. V týchto oblastiach teda budú nedostatočné pasívne zdroje tepla ako je odpadové teplo z ľudskej činnosti alebo dostatočné slnečné žiarenie, ktoré by mohli systém efektívne zohriať a uskladniť teplo. Bez použitia pece či krbu je pasívna tepelná batéria vhodnejšia pre spodnú - južnú polovicu Slovenska, ideálne v rovinatých oblastiach bez hôr, kde je dostatok tieňa a miernejšie podnebie. V chladných oblastiach Slovenska, kde sú dlhé zimy a málo slnečného žiarenia, je potrebné doplniť pasívny systém o aktívne zdroje tepla, ako sú pece alebo krby.

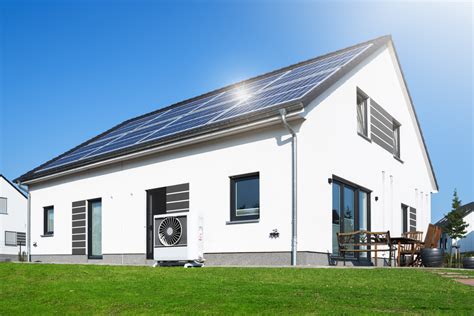

Aktívna tepelná batéria

Aktívny systém je založený na použití tepelnej batérie, ktorá aktívne akumuluje a distribuuje teplo - odtiaľ názov aktívna tepelná batéria. Pre použitie aktívnej tepelnej batérie sú ideálne drevené alebo iné montované stavby, kde konštrukčné materiály nevedú teplo. Spojenie aktívnej tepelnej batérie s drevenou konštrukciou je nielen efektívne, ale aj ekonomicky výhodné. Drevené domy, prípadne drevostavby sú ľahké, rýchlo sa stavajú a majú výborné izolačné vlastnosti, čo ich robí ideálnymi pre aktívnu tepelnú batériu.

Aktívna tepelná batéria je v podstate betónová základová doska s integrovanými rúrkami, cez ktoré prúdi teplonosná kvapalina (zvyčajne voda). Tieto rúrky sú napojené na systém, ktorý môže byť napájaný fotovoltikou alebo iným zdrojom energie. Aktívna tepelná batéria ponúka väčšiu flexibilitu ako pasívny systém. Môže byť použitá v rôznych klimatických podmienkach a umožňuje presnú kontrolu teploty. Vďaka fotovoltike je možné ju zohriať na vyššie TEPLOTY (až 70°C), ako by to bolo možné pasívnym spôsobom. Vďaka tomu dokáže pokryť vyššiu spotrebu energie, vrátane ohrevu teplej vody. Iným zdrojom energie môže byť akékoľvek vysokoteplotné odpadové teplo.

Hlavným obmedzením aktívneho systému je jeho závislosť od technológií na prenos energie. Bez fotovoltiky alebo iného zdroja energie je prevádzka aktívneho systému drahá a neefektívna. Okrem toho, ak sa na spodnú časť tepelnej batérie použijú vodivé materiály, hrozí prehrievanie domu, čo vedie k potrebe dodatočnej izolácie.

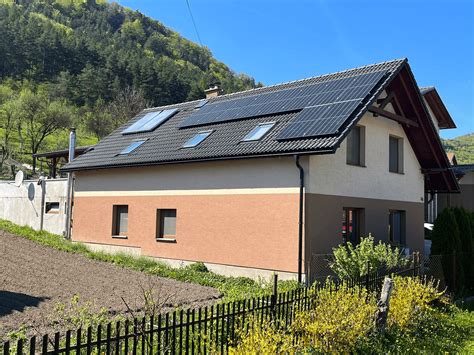

Hybridná tepelná batéria

Tento systém využíva aktívnu nízkotepelnú tepelnú batériu, ktorá dokáže zabezpečiť dostatok tepla na kúrenie a ohrev vody, no nie je až tak efektívna pri chladení, najmä ak je dom akumulačný. Do poteru sa vkladá podlahové kúrenie, ktoré dom predhreje, napríklad v septembri alebo októbri, keď prichádzajú prvé chladné dni. Tento systém zohreje všetky súčasti tepelnej batérie o pár stupňov navyše oproti teplote interiéru, čím vytvorí tepelný prebytok.

Hybridný systém si vyžaduje akumulačnú nádrž s objemom 2000-3000 litrov, ktorá slúži na ohrev teplej úžitkovej vody a ako buffer, ak slnko dlho nesvieti. Vďaka tomu sa teplo z nádrže môže vrátiť do základovej dosky, čím sa predlžuje doba, počas ktorej dom nepotrebuje externé kúrenie. Hybridný systém je podľa môjho názoru najuniverzálnejší a najefektívnejší variant, pretože kombinuje pasívne steny s aktívnou tepelnou batériou a podlahovým kúrením. Tento systém si však vyžaduje fotovoltiku, alebo iný zdroj odpadového tepla, bez ktorých by skĺzol do pasívneho režimu, ktorý však nie je zlý. Pokiaľ ide o kombináciu s tepelným čerpadlom, je potrebné povedať, že kúpa čerpadla bez fotovoltiky nedáva zmysel. Pri hybridnom variante sú steny vodivé - sadrokartón alebo termoomietka tu nemajú miesto.

Zaujímavou situáciou je kombinácia so zimnou záhradou. Jedna betónová stena pripojená k peci alebo krbu môže systému pomôcť. Pri dostatočne veľkej zimnej záhrade (napríklad 45 m²) s objemnou TB 25-30 kubíkov môžeme dosiahnuť značné teplotné rozdiely. Zohriatie betónu na 50-60 °C môže priniesť až 720 kWh energie, čo stačí na ohrev vody bez potreby veľkej akumulačné nádrže čím vieme ušetriť značne peniaze - postačí malý bojler.

Konkrétne scenáre a ekonomické aspekty

Predstavme si rodinný dom na rovine pri Nitre. Tento dom má betónové steny s vodivým povrchom, pasívnu dosku a dlažbu. V lete sa dom neprehrieva, pretože slnko je tienené stromami a okenicami. V zime sa steny zohrievajú od slnka a teplo z interiéru (napríklad z kuchyne) sa akumuluje v doske. Tento dom funguje bez aktívneho kúrenia od októbra do apríla.

Naopak v horskej oblasti ako je Liptov by pasívna tepelná batéria bez doplnkového kúrenia nemusela stať. Alebo by sme tu mohli použiť hybridný systém s aktívnou tepelnou batériou a podlahovým kúrením. Teda dom s betónovými stenami a drevenou podlahou vybavený 10 kW fotovoltickým systémom, ktorý zohrieva tepelnú batériu. V septembri a októbri sa dom predhreje na 22-23 °C, čo stačí na pohodlné bývanie. Akumulačná nádrž s objemom 3000 litrov zabezpečuje teplú vodu a slúži ako buffer počas oblačných dní.

Zimná záhrada je ďalším príkladom, ako môžeme maximalizovať efektivitu. Táto TB dokáže akumulovať až 720 kWh energie, ak je zohriata na 50 °C. Tento objem energie postačuje na ohrev vody pre štvorčlennú rodinu počas celej zimy, pričom dom zostáva pasívne temperovaný. Malý bojler dopĺňa systém pre prípad núdze.

Pre ľudí, ktorí hľadajú cenovo dostupné bývanie, a to až tak dostupné že cena domu je hlboko pod cenovým priemerom na trhun, je aktívna tepelná batéria v kombinácii s fotovoltiku a montovanou stavbou ideálnym riešením. Predstavme si dom s oceľovou alebo drevenou konštrukciou a sendvičovými PIR panelmi. Tento dom s plochou 50 m² a podkrovím môže vyjsť na 40 - 50.000 eur - holodom, vrátane základovej dosky, tepelnej batérie, okien, izolácie a strešnej krytiny. S fotovoltikou za 2.000-3.000 € je takýto dom sebestačný z hľadiska tepla, chladu aj teplej úžitkovej vody. Napríklad dom s 15 kW fotovoltickými panelmi dokáže zohriať tepelnú batériu až na 70 °C, čo stačí na ohrev vody do ¾ zimy.

Keď sme prepočítali investíciu do tepelného čerpadla a rekuperácie na ich životnosť, plus náklady na energiu, ktorú spotrebujú a náklady na servis, vyšlo nám obrovské číslo. V našom pasívnom dome dáte za komfortné kúrenie pri daných cenách energie za obdobie 15 rokov maximálne 2.550,-€ čo je necelých 170,-€ ročne alebo asi 14,-€ mesačne. Z uvedeného vyplýva, že za cenu tepelného čerpadla a rekuperácie môžete v našom pasívnom dome kúriť minimálne 105 rokov! Keď si do domu pridáte malé krbové kachle alebo krbovú vložku do 5 kW, tak je kúrenie ešte lacnejšie a navyše máte príjemnú atmosféru.

Kľúčové stavebné prvky a materiály pasívneho domu

Izolácia a jej hrúbka

Dôležitú úlohu v tomto systéme zohrávajú tepelné izolácie. Kompletné zateplenie domu sa v dnešnej dobe považuje za štandard. Či už na stavbu pasívneho domu zvolíte tehly, pórobetónové tvárnice alebo steny z liateho betónu, všetky je potrebné doplniť o vhodnú tepelnú izoláciu. S kvalitným izolačným materiálom totiž pri rovnakej hrúbke obvodovej steny dosiahnete lepšie tepelnotechnické vlastnosti budovy. Navyše tým zmenšíte mnohé tepelné mosty a oddelíte fasádu od terénu.

Pre pasívny štandard masívnych konštrukcií je väčšinou nutná celková hrúbka obvodovej konštrukcie asi 50 centimetrov. Pomer muriva a tepelnej izolácie býva zvyčajne 1:1, čiže 25 - 30 cm steny a 20 - 25 cm tepelnej izolácie. Tepelnou izoláciou fasád pasívnych domov býva najčastejšie polystyrén alebo minerálna vlna v požadovanej hrúbke. Určujúcou parameter je súčiniteľ tepelnej vodivosti. V princípe sa dá povedať, že čím menší súčiniteľ, tým lepšie tepelnoizolačné vlastnosti materiálu. Súčasné tepelnoizolačné materiály dnes ponúkajú hodnotu 0,03 až 0,04 W / m2K.

Pri ľahkej drevenej konštrukcii vypĺňa priestor medzi vnútorným a vonkajším plášťom tepelná izolácia, ktorá zaberá takmer celú hrúbku obvodovej steny. Tá meria zhruba 40 centimetrov, vďaka čomu dokážete pri rovnakom pôdoryse domu ušetriť priestor. Na izoláciu obvodové steny sa väčšinou používa striekaná izolácia, minerálna vlna, fúkaná izolácia z celulózy alebo minerálnej vlny, prípadne alternatívne ovčia vlna, ľan alebo konope.

Keď chcete dosiahnuť minimálnu energetickú spotrebu domu, nemali by ste zabudnúť na teplo unikajúce podlahou. Je to dôležité aj za cenu zložitejších detailov či použitie náročnejších materiálov, ako je striekaná pena, penové sklo či extrudovaný polystyrén. V prípade konštrukcií s podlahou na teréne sa odporúča hrúbka tepelnej izolácie minimálne 15 centimetrov. Ak sú stropy dostatočne vysoké, je možné izolovať aj nad existujúce podlahou. Na strechy kladieme v pasívnych domoch podobné požiadavky ako na obvodové steny a väčšinou postačia bežné konštrukcie, kde zväčšíme hrúbku izolácie.

Okná a dvere

Teplo musia zastavovať aj okná a dvere. Nevyhnutné sú okná s izolačným trojsklom. Ich súčiniteľ prestupu tepla Ud má byť pod 0,85 W / m2K. Rovnaké parametre musia spĺňať aj exteriérové dvere. Veľmi dôležité je však aj ich osadenie a utesnenie. Riešením tohto problému je montáž okien pomocou utesňovacích pások, ktoré zaisťujú zvnútra parotesné a zvonku paropriepustné uzatvorenie škáry medzi oknom a murivom.

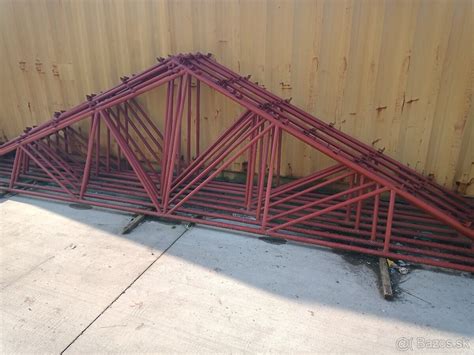

Strešná konštrukcia v pasívnom dome

Strešné konštrukcie pasívnych domov sa od bežných striech v mnohom odlišujú. Spĺňať totiž musia prísnejšie technické parametre a zároveň zabezpečovať dokonalú funkčnosť v dlhodobom horizonte. Strešné konštrukcie pasívnych domov musia spĺňať prísne tepelno-technické požiadavky. Súčiniteľ prestupu tepla U pre strechu by nemal presiahnuť hodnotu 0,15 W/m²K, čo je výrazne prísnejšia hodnota ako pri konvenčných stavbách. Pri návrhu strešnej konštrukcie je nevyhnutné eliminovať tepelné mosty, ktoré by mohli narušiť celkovú energetickú bilanciu domu. Vzduchotesnosť je ďalším kritickým faktorom pri navrhovaní strechy pasívneho domu. Celková priedušnosť obvodového plášťa domu musí dosahovať hodnotu n50 menšiu ako 0,6 h⁻¹ pri tlakových testoch.

Správny výber strešnej krytiny je jedným z najdôležitejších rozhodnutí pri stavbe pasívneho domu. Hmotnosť krytiny je ďalším dôležitým faktorom, pretože pasívne domy často využívajú ľahšie konštrukcie, ktoré ale často mávajú obmedzenú nosnosť. Plechové a hliníkové krytiny predstavujú ideálne riešenie pre pasívne domy, a to hneď z viacerých dôvodov. Ich najväčšou výhodou je nízka hmotnosť, ktorá umožňuje použitie ľahších nosných konštrukcií. Dlhá životnosť je ďalším významným argumentom pre výber plechovej krytiny. Moderné plechové krytiny s kvalitným povrchom môžu vydržať aj 40 či 50 rokov bez potreby výmeny.

Plechové krytiny majú výborné reflexné vlastnosti, ktoré pomáhajú znižovať tepelnú záťaž v letných mesiacoch. Svetlé farby účinne odrážajú slnečné žiarenie, čo výrazne znižuje požiadavky na chladenie interiéru. Za zmienku určite stojí aj rýchle vychladnutie plechovej krytiny v nočných hodinách, ktoré tiež prispieva k lepšej tepelnej pohode v dome. Montáž strešnej krytiny na pasívny dom si vyžaduje špecializované postupy a precízne riešenie utesnení spolu so všetkými konštrukčnými detailmi. Správne odvetrávanie priestoru pod strešnou krytinou je mimoriadne dôležité pre funkčnosť celej strešnej konštrukcie. Plechové krytiny poskytujú ideálny podklad pre montáž solárnych systémov, ktoré môžu pokryť väčšinu energetických potrieb domu.

Hliníkové a plechové krytiny sú plne recyklovateľné, čo je v súlade s filozofiou pasívnych domov zameranou na udržateľnosť. Nízka hmotnosť plechových krytín tiež znižuje náklady na dopravu a montáž, čo ďalej prispieva k redukcii uhlíkovej stopy celého projektu. Pravidelná údržba totiž spočíva najmä v občasnej kontrole upevňovacích prvkov, povrchu a čistení odkvapov.

Stavebné materiály a vzduchotesnosť

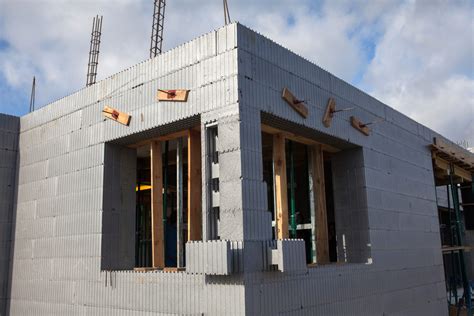

Energeticky pasívny dom možno postaviť zo všetkých stavebných materiálov, treba však splniť množstvo dodatočných požiadaviek, ktoré pri tradičnom spôsobe výstavby neboli bežné. Masívne konštrukcie sú také, ktoré využívajú pri stavbe stien, stropov a striech ťažké minerálne materiály. Najvhodnejšie sú materiály s vysokou únosnosťou - keramické dierované tvarovky, ľahčený betón, vápennopieskové tvarovky, monolitický alebo prefabrikovaný železobetón. Môžete použiť aj stratené debnenie.

Pórobetónové tvárnice Ytong ponúkajú pre pasívne domy steny z Ytong LAMBDA YQ v hrúbke 375 mm a minerálnych zatepľovacích dosiek Ytong MULTIPOR v hrúbke 100 mm. Táto konštrukcia má tepelný odpor R = 6,99 m²K/W, súčiniteľ prechodu tepla U = 0,143 W/m²K. Ďalším riešením je použitie subtílnejšej obvodovej nosnej steny Ytong Univerzal v hrúbke 250 mm a minerálnych zatepľovacích dosiek Ytong MULTIPOR v hrúbke 200 mm. Pri doterajšej realizácii pasívnych domov sa najviac osvedčil murovací systém z vápennopieskových tvaroviek a z pórobetónových tvaroviek.

Jedným z materiálov vhodných na výstavbu pasívneho domu sú vápennopieskové tehly. Patria medzi ne napríklad tehly Sendwix, ktoré sú základným stavebným pilierom unikátneho murovacieho systému KM BETA. Systém dôsledne oddeľuje statické, akumulačné a akustické funkcie muriva od tepelnoizolačných. Postup výstavby je z hľadiska tepelných mostov ľahko kontrolovateľný. Z murovacieho systému Sendwix, ktorý tvoria vápennopieskové tehly možno realizovať nosné steny v hrúbkach 175, 240 alebo 290 mm s pridaním tepelnej izolácie s hrúbkou 100 až 240 mm, ktoré dosahujú tepelný odpor R = 3,0 až 6,67 m2K/W, a súčiniteľ prechodu tepla U = 0,32 až 0,15 W/m2K.

Ľahké stavebné konštrukcie zaručujú rýchly spôsob výstavby. Ich nosným prvkom sú väčšinou rôzne drevené systémy. Medzi ne sa vkladá tepelná izolácia, ktorá tvorí takmer celú hrúbku steny. Tieto systémy majú aj záporné stránky, napríklad náročnejšie zaistenie vzduchotesnosti alebo nižšiu tepelnoakumulačnú schopnosť. Aby nedochádzalo k hromadeniu vlhkosti a vytváraniu vhodného prostredia pre rast a množenie plesní, musí dom „dýchať“. V prípade pasívnych a nízkoenergetických domov však tento problém spoľahlivo riešia systémy rekuperácie, ktoré zaisťujú riadenú obmenu vzduchu. Rekuperačné systémy totiž nielen že zaisťujú obmenu vydýchaného vzduchu za čerstvý, ale súčasne odovzdávajú zvyškové teplo.

Miesta, v ktorých dochádza vo väčšej miere k odovzdávaniu tepla, sa označujú ako tepelné mosty. Tie majú negatívny vplyv na tepelnoizolačné vlastnosti všetkých stavieb vrátane pasívnych.

Porovnanie stavebných materiálov pre pasívne domy
