Akumulačná nádrž v systéme so solárnymi kolektormi a kotlom: Kľúč k efektívnemu vykurovaniu

Akumulačné nádrže sú čoraz populárnejším doplnkom moderných vykurovacích systémov, najmä v domácnostiach, ktoré využívajú obnoviteľné zdroje energie alebo potrebujú optimalizovať spotrebu tepla. Ich úlohou je zabezpečiť vyrovnané zásobovanie teplom, zvýšiť účinnosť a znížiť prevádzkové náklady. V čase drahých energií je múdre ukladanie tepla kľúčové. Akumulačné nádoby sú špeciálne nádrže určené na uchovanie prebytočnej tepelnej energie, ktorú následne uchovávajú pre ďalšie využitie.

Čo je akumulačná nádrž a aký je jej princíp fungovania

Akumulačná nádrž je špeciálne vyrobená nádoba, ktorá slúži na dočasné uskladnenie teplej vody, získanej zo zdroja tepla, ako je kotol, tepelné čerpadlo, solárny panel či krb. Jej hlavnou úlohou je zachytiť a uchovať vyrobenú energiu vo forme tepla, aby mohla byť využitá neskôr, keď je to potrebné. Takto pomáha vyrovnávať rozdiely medzi výrobou a spotrebou tepla počas dňa. Princíp fungovania je jednoduchý. Počas obdobia, keď zdroj tepla produkuje viac energie, než je momentálne potrebné, prebytočné teplo sa "odkladá" do akumulačnej nádrže. Keď nastane čas zvýšenej spotreby, alebo je zdroj neaktívny, teplá voda z nádrže putuje do vykurovacieho systému alebo na ohrev teplej úžitkovej vody.

Fungujú na princípe zásobníka teplej vody, teda tepelnej energie. Keď sa akumulačka úplne „nabije“, akumulačná nádoba sa stáva hlavným vykurovacím zdrojom. V takom prípade na vykurovanie domu sa využíva už iba energia z akumulačnej nádoby. Po vyčerpaní tepla v akumulačke kotol znovu uvedieme do prevádzky. V priemere dokáže nádoba teplo akumulovať aj na viac ako 24 hodín (pri jednom zakúrení). Akumulácia prebytočného tepla vám zaistí, že vykurovanie domu prebieha bez prerušenia, aj keď práve nemáte priložené. Ohriata voda, ktorá v danej chvíli nie je potrebná, tak nie je nevyužitá. Aj keď v kotli nie je dostatok paliva, teplá voda z akumulačnej nádoby zaistí funkčné vykurovanie.

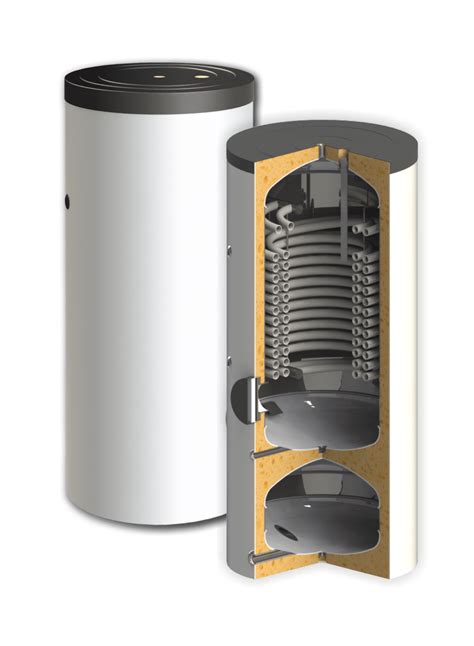

Dôležitou súčasťou nádrže je kvalitná izolácia, ktorá zabraňuje nežiaducim tepelným stratám. Teplota vody v akumulačnej nádobe zostáva vysoká vďaka izolačnej vrstve, ktorá zabraňuje tepelným stratám. Ako izolácia sa používa minerálna vata, polyuretánová pena, molitan, kaučuk alebo iné moderné materiály. Môžete sa stretnúť s variantom, že sa časť izolácie dá vybrať (opláštenie so zipsom). Izolácia je dôležitá na zníženie tepelných strát a uchovanie tepla po dlhšiu dobu. Efektívnosť akumulácie však závisí aj od správneho dimenzovania a nastavenia celého systému. Okrem samotnej nádrže zahŕňa systém aj obehové čerpadlá, regulačné ventily a senzory.

Základné typy akumulačných nádrží na trhu

Na trhu existuje viacero typov akumulačných nádrží, ktoré sa líšia konštrukciou, objemom aj možnosťami využitia. Medzi najčastejšie patria:

• Jednoduché akumulačné nádrže - slúžia primárne na ukladanie teplej vody pre vykurovanie. Zaisťujú stabilné vykurovanie. Hodí sa tam, kde máte izoláciu riešenú iným spôsobom alebo ju nepotrebujete.
• Kombinované akumulačné nádrže - okrem vykurovania umožňujú aj ohrev teplej úžitkovej vody vďaka zabudovanému výmenníku. Rozširujú možnosti využitia tepelnej energie pripojením ďalšieho zdroja tepla. Spolu s vykurovaním domu tak môžete ohrievať aj úžitkovú vodu, kedy je možné na výmenník využiť na napojenie ohrevu úžitkovej vody cez prídavnú nádrž alebo bojler, ktoré sú potom ohrievané výmenníkom.
• Solárne akumulačné nádrže - špeciálne upravené na spoluprácu so solárnymi systémami, často s viacerými výmenníkmi.
• Nádrže s vnútornou smaltovanou vložkou - vhodné na úžitkovú vodu, zabezpečujú vyššiu hygienu.
• Nádrže s prídavným elektrickým ohrevom - umožňujú dohrievanie vody v prípade potreby.
• Nádrže s viacnásobným teplotným pásmom - pre efektívnejšiu distribúciu tepla.

Pre prehľadnosť uvádzame základné typy v tabuľke:

Každý typ má svoje špecifiká a je určený pre iný spôsob použitia, preto je dôležité správne vybrať podľa vašich potrieb. Moderné nádrže môžu obsahovať aj príslušenstvo, ako sú senzory, anódy, výmenníky, alebo digitálne riadenie, čo zvyšuje komfort a možnosti riadenia systému. Nádrže z oceľového plechu majú tvar valca.

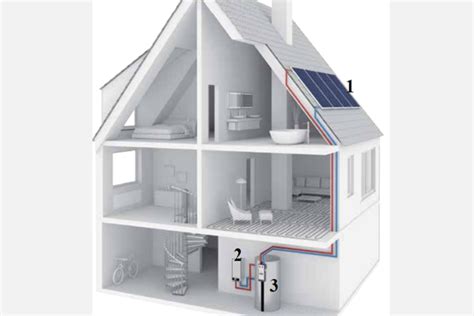

Akumulačná nádrž v systémoch so solárnymi kolektormi a kotlom

Akumulačné nádrže sa využívajú predovšetkým v spojení s kotlami na tuhé palivo, kde je produkcia tepla intervalová, ale čoraz častejšie aj so solárnymi kolektormi, tepelnými čerpadlami či inteligentnými domácnosťami. Akumulácia je nutnosťou pri kombinácii viacerých zdrojov vykurovania. Typickým príkladom je kúrenie systémom kotol - solárne panely. Svoje opodstatnenie má aj pri tepelnom čerpadle, ktoré chráni pred častým spínaním. Významným benefitom je možnosť kombinácie viacerých zdrojov tepla - napríklad solárneho systému s tradičným kotlom. Akumulačná nádrž funguje ako centrálny zásobník, z ktorého čerpajú všetky časti domu podľa aktuálnych potrieb.

Mnohí si myslia, že stačí zaobstarať tepelné čerpadlo a fotovoltaiku. Čoskoro ale narazia na problém: FVE vyrába najviac cez deň, keď je potreba tepla nízka. Tepelné čerpadlo je naopak najviac potrebné ráno a večer, kedy FVE nevyrába. A práve týmto nepostrádateľným prostredníkom je akumulačná nádrž. Funguje ako tepelná batéria: cez deň do nej tepelné čerpadlo za pomoci lacnej elektriny z FVE „uloží“ teplo v podobe ohriatej vody, a vy ho potom pohodlne čerpáte večer a v noci. Tým sa maximalizuje využitie vlastnej energie a minimalizuje sa drahý nákup zo siete.

FVE vyrába naplno. Regulácia pošle prebytky do tepelného čerpadla, ktoré začne ohrievať vodu v akumulačnej nádrži na vysokú teplotu. Tým sa bezplatná slnečná energia efektívne premení na teplo a uloží na neskoršie využitie. Aj v zime dokáže FVE v priebehu niekoľkých hodín vyrobiť dostatok energie. Regulácia to vie a cielene spustí tepelné čerpadlo, aby „predkúrilo“ akumulačnú nádrž. Inteligentné riadenie (napr. s technológiou SG-Ready) je mozgom, ktorý neustále sleduje výrobu FVE a stav nabitia akumulačnej nádrže. Jeho jediným cieľom je čo najefektívnejšie využiť lacnú energiu na nabitie nádrže a čo najviac oddialiť nutnosť použitia drahej energie zo siete. Ak využívate solárny systém alebo tepelné čerpadlo, akumulácia vám pomôže lepšie hospodáriť s tepelnou energiou. Akumulačná nádrž dokáže pracovať podobne ako batérie - uloží prebytočnú energiu a sprístupní ju vo chvíli, keď slnko nesvieti.

Akumulačná nádoba môže byť tiež skvelým pomocníkom pri ohrievaní teplej úžitkovej vody pre domácnosť. Pokiaľ si zaobstaráte akumulačnú nádobu s vnoreným výmenníkom, budete zároveň ohrievať vodu do radiátorov aj na ďalšie použitie ako napr. umývanie rúk alebo sprchovanie, čo prináša opäť ďalšie úspory. Nádrže s tepelným výmenníkom, ktorý umožňuje napojenie sekundárneho zdroja ohrevu úžitkovej vody, sa o to hravo postarajú.

Hlavné výhody využívania akumulačnej nádrže doma

Využívanie akumulačnej nádrže v domácnosti prináša množstvo výhod, ktoré sa prejavia nielen na komforte, ale aj na úspore energie a financií. Obstaranie akumulačnej nádoby ocení každý, kto chce zvýšiť efektivitu svojho vykurovania, znížiť náklady na palivo a zároveň prispieť k znižovaniu emisií.

• Vyššia účinnosť vykurovania - Nádrž umožňuje pracovať zdrojom tepla v optimálnom režime, bez častého zapínania a vypínania, čo zvyšuje ich životnosť a účinnosť. Kotol pracuje na plný výkon, teda s optimálnou účinnosťou. Akumulačná nádrž vám pomôže vyťažiť z vykurovania maximum. Váš kotol alebo tepelné čerpadlo nebude musieť neustále zapínať, čo znamená nižšiu spotrebu a dlhšiu životnosť zariadenia.
• Úspora paliva a energie - Lepšie využitie vyrobeného tepla znamená menej zbytočne spotrebovaného paliva alebo elektrickej energie. Ušetrí náklady na kúrenie znížením spotreby paliva (až do 50%). To je obzvlášť užitočné v prípade, že používate kotol na biomasu alebo iný typ vykurovania, kde je produkcia tepla menej predvídateľná a viac závislá od vonkajších faktorov.
• Možnosť využitia viacerých zdrojov tepla - Akumulačná nádrž ľahko prepája napríklad kotol, tepelné čerpadlo či solárne panely do jedného systému. Akumulačné nádrže podporujú využitie obnoviteľných zdrojov energie, čo je kľúčové pre udržateľnejšiu budúcnosť.
• Vyrovnanie rozdielov medzi výrobou a spotrebou tepla - Teplo je k dispozícii aj vtedy, keď zdroj nepracuje (napríklad v noci). Počas jednej vykurovacej sezóny v priemere bude len 10 až 20 dní, kedy potrebujeme maximálny výkon kotla, čo je menej ako jeden mesiac z piatich. Počas ostatných 130 - 140 dní nebudeme potrebovať maximálny výkon kotla. Ak využijeme výkon kotla len na 20 - 50 %, veľká časť energie odchádza cez komín.
• Zvýšený komfort - Teplá voda a vykurovanie sú dostupné podľa potreby, bez závislosti na okamžitej činnosti zdroja. Zvyšuje komfort kúrenia (priložiť palivo stačí raz do dňa, bez akumulačky asi 5x do dňa). Teplota v miestnostiach zostáva stabilnejšia aj vtedy, keď samotný vykurovací systém práve nepracuje, vďaka čomu cítime viac pohodlia a tepla. Žiadne razantné poklesy teploty v noci alebo pri zmenách počasia, čo je častý problém pri systémoch bez akumulačnej nádrže. Šetrí Váš drahocenný čas.
• Zníženie emisií a ochrana životného prostredia - Efektívnejšie využitie energie znamená menej emisií a ekologickejšiu prevádzku. Ochrana životného prostredia: zanikne znečisťovanie kotla aj komína sadzami, dokonalejším spaľovaním sa zlepšuje zloženie dymu.
• Predĺženie životnosti zdroja tepla - Akumulačná nádoba chráni Váš kotol - až 2x dlhšia životnosť! Kotly na tuhé palivo je možné efektívne prevádzkovať iba nad 50 % výkonu. Pri nižšom výkone (menej ako 50 %) je horenie nekvalitné. To má za následok zvýšenú produkciu škodlivín, zanášanie kotla a komína, skrátenie životnosti Vášho kotla. Akumulačka dokonca chráni podlahové kúrenie pred poškodením z vysokej teploty.

Okrem týchto hlavných benefitov sú často spomínané aj nižšie servisné náklady na kotol či nižšia prašnosť pri kotloch na tuhé palivo, keďže nie je potrebné časté prikladanie. V neposlednom rade, vďaka lepšiemu rozloženiu výroby a spotreby tepla, je možné znížiť špičky v spotrebe paliva, čo sa môže prejaviť aj nižšími nákladmi na energie v dlhodobom horizonte. Moderné systémy s akumulačnými nádržami umožňujú inteligentné riadenie domácnosti, napríklad cez mobilné aplikácie, ktoré optimalizujú prevádzku podľa aktuálnych potrieb.

Nevýhody a možné úskalia akumulačných nádrží

Aj keď akumulačné nádrže prinášajú množstvo benefitov, ich nasadenie nie je vždy bezproblémové. Je dôležité poznať aj nevýhody:

• Vyššie počiatočné investície - Obstaranie a inštalácia nádrže navyšuje celkovú cenu systému.
• Nárok na priestor - Nádrže sú často veľké a ťažké, čo môže byť problém v menších domácnostiach.
• Potenciálne tepelné straty - Ak je izolácia nekvalitná, môže dôjsť k výraznejším stratám tepla.
• Komplexnejšia inštalácia - Vyžaduje odborný návrh a montáž, čo zvyšuje náklady aj čas realizácie.
• Nutnosť pravidelnej údržby - Aby systém fungoval efektívne, vyžaduje pravidelnú kontrolu a údržbu.
• Obmedzená životnosť - Rovnako ako iné technologické zariadenia, aj nádrže majú svoju životnosť a časom je potrebná ich výmena.

Pre lepšiu predstavu uvádzame tabuľku možných úskalí:

Je vhodné zvážiť všetky tieto faktory už pri plánovaní systému, aby ste predišli nepríjemným prekvapeniam. Niektoré nevýhody sa dajú eliminovať správnym výberom typu nádrže a kvalitnými materiálmi. Pri dobre navrhnutom systéme väčšina nevýhod ustupuje do úzadia a pozitíva prevládnu.

Ako správne navrhnúť systém s akumulačnou nádržou

Správny návrh systému s akumulačnou nádržou je kľúčový pre jeho efektívne fungovanie a dlhú životnosť. Prvým krokom je určiť, na aký účel bude nádrž slúžiť - či len pre vykurovanie, alebo aj na prípravu teplej úžitkovej vody. Dôležitý je presný výpočet potrebného objemu nádrže. Ten závisí od výkonu zdroja tepla, očakávanej dennej spotreby tepla a spôsobu jeho využitia. Príliš malá nádrž neumožní efektívnu akumuláciu, príliš veľká zasa znamená zbytočné investície a väčšie tepelné straty. Základom úspechu je precízny návrh. Výber správneho objemu je úplne zásadný.

Nižšie je jednoduchá tabuľka orientačných objemov:

Pre orientačnú predstavu o potrebnom objeme nádrže môžete vychádzať z výkonu svojho kotla. Na každý kilowatt počítajte s 55 litrami vody. Bežne sa používa vzorec 50l nádrže na 1 kW kotla. Minimálny doporučený objem akumulačnej nádrže je 55lit/kW. Pre zvýšenie komfortu je však vhodné inštalovať akumulačnú nádrž 80lit/kW, prípadne i viac, pokiaľ to priestorové podmienky umožňujú. Akú veľkú akumulačnú nádrž ku kotlu zaobstarať? Veľkosť akumulačnej nádrže závisí od výkonu kotla a potrebách domácnosti. Napríklad pre kotol s výkonom 20 kW je teda odporúčaná akumulačná nádoba s objemom minimálne 1100 litrov. To platí v prípade, že v domácnosti nie je využívané podlahové vykurovanie, ktoré samo o sebe slúži na akumuláciu tepla. Pri veľkých domoch, alebo pokiaľ sa nádoba využíva aj pre solárne systémy, môže byť objem ešte väčší.

Orientačný výpočet veľkosti akumulácie podľa druhu kúrenia v objekte:

• Pokiaľ kúrite radiátory, tak objem akumulačnej nádrže vypočítate násobkom výkonu zdroja vykurovania × 55 l objemu akumulačnej nádrže. Napríklad 10 kW výkonu kotla × 55 l = nádrž s objemom 550 l.
• Pokiaľ kúrite podlahovým vykurovaním, tak objem akumulačnej nádrže vypočítate násobkom výkonu zdroja vykurovania × 80 - 100 l objemu akumulačnej nádrže. Napríklad 10 kW výkonu kotla × 100 l = nádrž s objemom 1000 l.

Pre systémy s fotovoltaikou platí: väčšia je lepšia. Väčší objem znamená väčšiu „tepelnú batériu“, ktorá dokáže pojať všetku prebytočnú energiu z FVE počas slnečného dňa. Tým zaistí dlhšiu prevádzku domu bez nutnosti spínania tepelného čerpadla a maximalizuje vaše úspory. Správna veľkosť akumulačnej nádrže je kľúčom k efektívnemu vykurovaniu. Pokiaľ zvolíte príliš malú nádrž, nebude schopná uchovať dostatok tepelnej energie. To potom povedie k častejšiemu zapínaniu zdroja tepla a vyššej spotrebe. Presný objem však závisí aj od prevádzkového režimu vášho vykurovacieho systému, veľkosti vykurovanej plochy a požadovaného komfortu.

Akumulačná nádrž pre kotly na tuhé palivo je veľká nádrž (obvykle 500 až 2000 litrov, menšie sú určené predovšetkým pre tepelné čerpadlá), ktorá je umiestnená najčastejšie na výšku aby dochádzalo k čo najlepšiemu vrstveniu tepla. Akumulačná nádrž musí byť vždy dobre izolovaná. Veľký význam má výber kvalitnej izolácie a správne umiestnenie nádrže - najlepšie čo najbližšie k zdroju tepla, aby boli straty minimálne. Akumulačná nádoba by mala stáť čo najbližšie pri kotli, aby sa minimalizovali tepelné straty ideálne hneď vedľa neho. Aby mala nádrž čo najdlhšiu životnosť, umiestnite ju do prostredia bez vlhkosti (do technickej miestnosti, pivnice, kotolne alebo vykurovanej garáže). Vzhľadom na veľkosť priestoru je nevyhnutné skontrolovať aj výšku a šírku nádoby, aby sa zmestila do určenej miestnosti a vchodových dverí. Akumulačné nádrže sú pripevnené na podstavci. Pri ďalšej manipulácii je vhodné vziať do úvahy váhu nádrže a možnosti úchytov.

Pri návrhu systému je vhodné myslieť aj na budúce rozšírenie alebo integráciu ďalších zdrojov tepla, ako sú solárne kolektory či tepelné čerpadlá. Nezabúdajte na kvalitné obehové čerpadlá, regulačné prvky a bezpečnostné zariadenia (expanznú nádobu, poistný ventil). Celý systém by mal navrhovať skúsený odborník podľa platných noriem a vašich potrieb. Výkon tepelného čerpadla a fotovoltaiky sa navrhuje s ohľadom na potreby domu a ciele, ktoré má zdroj tepla dosiahnuť. Kľúčové sú faktory ako celková tepelná strata domu, metóda vykurovania domu a v neposlednom rade aj uvažovaná spotreba teplej úžitkovej vody. Tepelné čerpadlo musí mať dostatočný výkon, aby dokázalo efektívne pokryť všetky potreby domu a zároveň nádrž efektívne „nabiť“ aj v chladnejších dňoch. FVE by mala byť dostatočne veľká, aby pokryla nielen bežnú spotrebu, ale poskytla aj dostatok prebytkov na uloženie do akumulačnej nádrže. Výber a zapojenie akumulačnej nádrže je najlepšie konzultovať s kúrenárom alebo s projektantom vykurovacieho systému. Na správne fungovanie je totiž nevyhnutné vybrať správny objem. Tak ako pri voľbe vhodného výkonu kotla, je nutné brať do úvahy objem vody vo vykurovacom systéme a výkon kotla. Pri výbere treba zohľadniť nielen objem, ale aj kvalitu spracovania, typ izolácie a kompatibilitu s vaším zdrojom tepla. Pre výber správneho typu a objemu akumulačnej nádrže je dôležité poradiť sa s odborníkom.

Tipy na zvýšenie efektívnosti využitia energie

Pre dosiahnutie maximálnej efektívnosti systému s akumulačnou nádržou je dobré riadiť sa niekoľkými praktickými odporúčaniami:

• Optimalizujte objem nádrže - Prebytočne veľká alebo malá nádrž znižuje účinnosť. Držte sa odporúčaných výpočtov.
• Zvoľte kvalitnú izoláciu - Investujte do nádrže so silnou izoláciou, ktorá minimalizuje tepelné straty.
• Nastavte správne teplotné hladiny - Pracujte s teplotou vody podľa vašich potrieb a možností zdroja tepla.
• Využívajte inteligentné riadenie - Moderné regulácie optimalizujú činnosť systému podľa aktuálnej spotreby a predpovedí počasia.
• Kombinujte viacero zdrojov tepla - Prepojením kotla, tepelného čerpadla a solárnych kolektorov dosiahnete maximálnu úsporu.
• Pravidelne kontrolujte stav systému - Včasná detekcia problémov znamená nižšie straty a dlhšiu životnosť zariadení.

Efektívnosť využitia energie závisí aj od správneho časovania výroby tepla a jeho spotreby - najmä pri premenlivých zdrojoch, ako je slnko alebo biomasa. Zvážte aj možnosť napojiť systém na monitoring spotreby energie, čo vám dá prehľad o reálnych úsporách.

Údržba a starostlivosť o akumulačnú nádrž

Aby akumulačná nádrž spoľahlivo slúžila dlhé roky, je potrebná pravidelná údržba a starostlivosť. Najdôležitejšou časťou je kontrola stavu izolácie, ktorá zabraňuje stratám tepla. Ak sa objavia poškodenia, je potrebné ich okamžite opraviť. Rovnako dôležité je sledovať stav anód, ktoré chránia vnútorné steny nádrže pred koróziou. Ich výmena sa odporúča každých niekoľko rokov, v závislosti od kvality vody a typu nádrže. Pri kombinovaných nádržiach je potrebné pravidelne odvzdušňovať výmenník a kontrolovať tlak v systéme. Úniky vody alebo nízky tlak môžu signalizovať problém, ktorý treba riešiť okamžite. Raz ročne sa odporúča kompletne skontrolovať všetky ventily, čerpadlá a regulačné zariadenia. Pre správnu funkčnosť musí byť systém riadne odvzdušnený a k objemu vody je potrebné mať primeranú expanznú nádobu. Z dôvodu zvýšenia životnosti akumulačnej nádrže doporučujeme používať ako vykurovacie médium upravenú alebo destilovanú vodu.
