Tento článok je určený každému, kto sa chce dozvedieť viac o plynových uzáveroch, ktoré môže nájsť vo svojom byte či rodinnom dome, ako aj o vyhľadávaní podzemných plynových potrubí. Laicky a bez žargónu si vysvetlíme, kde hľadať plynové uzávery, ako vyzerajú, ako fungujú a ako ich bezpečne otvoriť a zavrieť, keď treba. Z praxe vieme, že veľa ľudí síce tuší, kade vedie ich plynové potrubie a čo sú plynové armatúry, ale často si nie sú istí, či je plynový ventil práve otvorený alebo zatvorený. Na začiatok musíme spomenúť dôležitú informáciu, že na plynovom potrubí sa môže nachádzať oveľa viac plynových uzáverov, ale pre vaše základné laické potreby stačí poznať typy uzáverov, ktoré si popíšeme a ktoré nájdete relatívne ľahko.
Kde hľadať plynové uzávery v domácnosti a ich význam
Pre bezpečnú prevádzku plynových zariadení je kľúčové poznať umiestnenie a funkciu hlavných plynových uzáverov vo vašom objekte. Tieto uzávery umožňujú v prípade potreby prerušiť prívod plynu.
Typy plynových uzáverov a ich umiestnenie
Hlavný uzáver plynu (HUP)
Hlavný uzáver plynu (HUP) musí byť riadne označený a umiestnený na ľahko prístupnom, nezamknutom mieste. Pre rodinné domy zvykne byť v skrinke na plote, v skrinke v predzáhradke alebo na fasáde rodinného domu. V prípade bytových domov sa zvykne nachádzať v skrinke na plote, v skrinke pred bytovým domom, na fasáde bytového domu, v spoločných priestoroch alebo v technickej miestnosti.
Môžem ho uzavrieť? Áno. Ak zistíte nebezpečenstvo (únik plynu, požiar a pod.), máte ako obyvateľ bytového domu oprávnenie skrinku s HUP otvoriť, hlavný uzáver plynu uzavrieť, informovať ostatných obyvateľov a podniknúť nevyhnutné kroky. Pri zistení nebezpečenstva (únik plynu, požiar a pod.) ho uzavrite a podniknite ďalšie nevyhnutné kroky.
Bytový uzáver plynu
Bytový uzáver plynu sa väčšinou nachádza na spoločnej chodbe pred bytom alebo v technickej šachte bytového jadra (pri stúpačkách). Je umiestnený pred plynomerom.
Môžem ho uzavrieť? Áno.
Spotrebičový uzáver plynu
Spotrebičový uzáver plynu musí byť osadený pred každým plynovým spotrebičom pripojeným na plynové potrubie, bez ohľadu na to, či je pripojený „na pevno“ alebo flexibilnou hadicou.
Môžem ho uzavrieť? Áno.
Ako rozpoznať typy uzáverov a ako s nimi manipulovať
Na plynových rozvodoch sa môžete stretnúť s rôznymi typmi plynových uzáverov - od moderných guľových s páčkou, cez verziu „motýľ“, až po staršie kužeľové alebo vretenové ventily s kolieskom. Každý sa ovláda trochu inak a poloha „otvorené“ / „zatvorené“ sa pri nich neukazuje rovnako. Na starších plynových rozvodoch sa môžu na jednej vetve plynového potrubia miešať rôzne typy plynových uzáverov; plynový uzáver, ktorý máte pri sporáku, nemusí vyzerať rovnako ako HUP pri plote.
Guľové uzávery (kohúty)
Guľové uzávery sú moderný typ plynového uzáveru s typickou páčkou na prepínanie polohy „otvorené/zatvorené“. Existuje aj verzia „motýľ“ (namiesto páčky), táto verzia sa používa všade tam, kde je málo miesta. Guľové uzávery uzavriete jednoducho: páčku alebo „motýľa“ otočíte doprava na doraz. Ako zistím, či je plyn otvorený alebo zatvorený? Jednoduché pravidlo: ak je páčka (motýľ) v smere potrubia, plynový uzáver je otvorený.
Plynový kužeľový ventil (kohút) K800
Ide o starý, no stále rozšírený typ. Má valcovitý tvar s maticou na jednej strane a ovládacím štvorhranom na druhej strane. Na štvorhrane by mal byť nasadený ovládací kľúč (páka). Plynový kužeľový ventil K800 zatvoríte otočením ovládacieho kľúča doprava na doraz. Ak kľúč chýba, dá sa použiť kliešťový úchop na štvorhran (pomocou klieští, kombinačiek alebo francúzskeho kľúča). Ako zistím, či je plyn otvorený alebo zatvorený, keď kľúč chýba alebo je nasadený „nakrivo“?
Vretenový ventil
Veľmi starý typ, ktorý sa ešte vyskytuje (najmä ako HUP pri rodinných domoch). Mnohým pripomína „vodárenský ventil“ s otočným kolieskom. Vretenový ventil zavriete tak, že koliesko otáčate doprava až na doraz; ak sa už nedá ďalej otočiť, je zatvorené. Otvoríte ho otáčaním doľava až na doraz.
Bezpečnosť na prvom mieste: Čo robiť v prípade úniku plynu
Dodávky zemného plynu prostredníctvom plynovej prípojky sú neoddeliteľnou súčasťou modernej infraštruktúry, no vyžadujú si zodpovedný prístup k bezpečnosti. Správna inštalácia, pravidelné kontroly a údržba sú nevyhnutné pre zaistenie bezpečného používania zemného plynu. Ak spozorujete akékoľvek podozrivé prejavy súvisiace s plynovou prípojkou alebo plynovými rozvodmi, ako napríklad zápach plynu, počuteľné syčanie alebo poškodenie potrubia, ihneď kontaktujte príslušnú distribučnú spoločnosť alebo tiesňovú linku. Nikdy sa nepokúšajte závadu odstrániť sami.
Postup v prípade úniku plynu
Napríklad v byte v bytovom dome: ak začne nekontrolovane unikať plyn zo sporáka, pokúste sa uzavrieť plynový uzáver za sporákom; ak sa to nepodarí (alebo sa k nemu neviete dostať), nadradeným plynovým uzáverom je bytový plynový uzáver pred plynovými hodinami (plynomerom), ktorý môže byť v priestore stúpačiek alebo na spoločnej chodbe bytového domu. Ak sa nepodarí uzavrieť ani tento plynový uzáver, urýchlene nájdite HUP (hlavný uzáver plynu), ktorý je nadradený všetkým plynovým uzáverom v objekte, a uzavrite ho. Ak cítite zápach plynu, okamžite otvorte okná a dvere, nevytvárajte žiadne iskry (nezapínajte ani nevypínajte elektrické spotrebiče, nerozďeľujte oheň) a čo najrýchlejšie opustite priestor. Z bezpečnej vzdialenosti kontaktujte tiesňovú linku plynárenskej spoločnosti alebo hasičov. Dobrý nápad je tiež naučiť všetkých členov v domácnosti, kde sa čo nachádza a čo robiť pri zápachu plynu: zavrieť plynové uzávery, otvoriť okná, nepoužívať elektrické spotrebiče a zavolať pomoc.
Cítim plyn v dome – čo robiť, ak cítite plyn
Vyhľadávanie podzemných plynových potrubí a prípojok
Ak plánujete akékoľvek stavebné práce v blízkosti plynovej prípojky, vždy sa vopred informujte u distribučnej spoločnosti o presnom umiestnení prípojky a dodržiavajte ochranné pásma. Je dôležité poznať, kadiaľ vedie plynové a elektrické potrubie/vedenie, aby ste ho pri kopaní bagrom nenarušili. Orientovať sa možno aj podľa typu vedenia.
Identifikácia starších a nových potrubí
Pokiaľ to bolo robené pred 30-timi rokmi, tak plynové potrubie bude najskôr kovové. U plastového plynového potrubia sa prikladá izolovaný medený kábel a na oboch vedeniach by mal byť prevedený zásyp pieskom a daná výstražná fólia. Pred rokom 1990 sa miesto fólie dávali tehly. Kabel v ktorom je elektrické vedenie sa niekedy ukladá do štrku, alebo sa nad neho pokladajú tehly, alebo výstražná fólia. Ak sú prípojky z posledných rokov, tak by určite plynaři aj rozvodné závody mali mať výkresovú dokumentáciu.
Zasíťovanie je možné získať aj na miestnom obecnom úrade, ktorý má plány sietí v obci.
Metódy a prístroje na vyhľadávanie podzemných sietí
Tradičné metódy
Ak viete, kde to približne je, tak +- 2 metre, ale nechce sa vám kopať minimálne 70-80 cm do hĺbky a 2m dĺžku. V deväťdesiatych rokoch zamestnávali prútikárov aj rozvodné závody. Môžete to skúsiť po staru - ohnúť zvárací drôt (priemeru 3 mm) o 90° a dĺžke 100 mm. Uchopte tak, aby palec smeroval nahor, pootvorte päsť a do tohto otvoru umiestnite ohnutý drôt u oboch rúk (voľne nesvírat). Drôty budú smerovať dopredu súbežne.

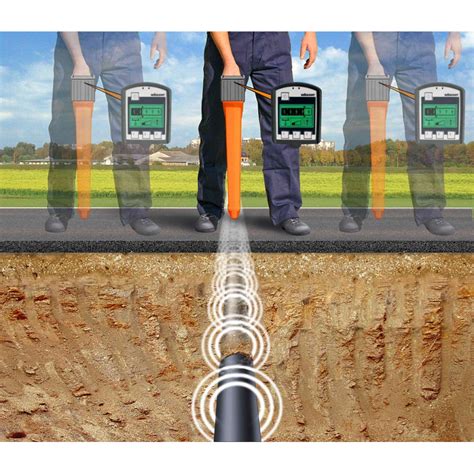

Moderné lokalizačné prístroje
Obraťte sa na firmy zaoberajúce sa montážou a opravami potrubí (plynári, vodaári) a elektrických podzemných vedení (rozvodné závody, montáže vedení). Pracovník mal prístroj, ktorým vytyčil siete v zemi s toleranciou cca 30 cm. Po výkopu v zemi som zistil, že nad plynom i vodou je okrem ochrannej fólie položený aj drôt, ktorý slúži práve pre presné vytyčenie sietí. Existujú hľadače elektrického vedenia a kovových potrubí.
Profesionálne technológie pre detekciu únikov plynu a tlakové skúšky
Spoločnosť Radeton v roku 1991 priniesla do Českej a neskôr do Slovenskej republiky revolučné lokátory káblov a potrubí od britskej firmy Radiodetection. Tento výrobca kompletne prepracoval do tej doby zažitý tvar lokalizačných prístrojov a vytvoril moderný lokátor padnúci do jednej ruky, ktorý sa ovládal jediným prstom. Nový tvar sa neskôr stal štandardom aj u lokátorov iných výrobcov.
Radeton a inovácie v plynárenstve
Radeton do svojho portfólia ďalej pridával nové technológie a v roku 2008 otvára aj plynárenský odbor s technikou nemeckého výrobcu Esders, ktorý sa špecializuje na vývoj a výrobu profesionálnych prístrojov na vyhľadávanie únikov plynu a meranie tesnosti plynových rozvodov. Prístroje tejto značky sú vo svete obľúbené predovšetkým pre svoju kvalitu, šikovné funkcie a vychytávky. Dipl. Ing. Bernd Esders založil firmu v roku 1989 na severozápade Nemecka v meste Haselünne a pomenoval ju jednoducho Esders GmbH. Veľmi starostlivo sa tu vyrábajú prístroje na detekciu únikov plynu a tlakové skúšky potrubí. Výrobca počíta s tým, že jeho produkty čaká dlhá a nekompromisná služba často v ťažkom teréne, a tak na tieto situácie techniku pripravuje. Detektory plynu sú napríklad vybavené hliníkovým telom a sú konštruované aj na pád z 1 metra na betón.
Predstavenie kľúčových prístrojov Esders
LeckOmiO: Detektor plynu a tlakomer v jednom
LeckOmiO je detektorom plynu a digitálnym tlakomerom. Práve kvôli spojeniu detektora plynu s tlakomerom sa stal najobľúbenejším u inštalatérov a revíznych technikov odberných plynových zariadení. Jedným prístrojom je tak technik schopný vykonať tlakovú skúšku tesnosti i pevnosti nízkotlakového plynovodu a nájsť presné miesto úniku plynu. Prístroj reaguje na plyn už od 1 ppm, meranú hodnotu zobrazuje číselne na podsvietenom displeji a na pozadí ju vo vopred zadanom časovom intervale ukladá do pamäte. Rozsah merania končí na hodnote 1 % OBJ. (10 000 ppm), čo na kontrolu netesností na potrubí bohato stačí. Zaujímavou vychytávkou je vibračný alarm. Ak nechce revízny technik zbytočne plašiť obyvateľov domu, stačí vypnúť zvukový a svetelný alarm prístroja. Ak detektor ucíti plyn, jednoducho v ruke vibruje. Na vykonávanie tlakových skúšok sa k detektoru dodáva ručná pumpa, ktorá rozvod potrubia natlakuje, a krížená hadica určená na priame spojenie prístroja, pumpy i potrubia. Pripojenie prístroja cez kríženú hadicu umožní naraz tlakovať potrubie aj sledovať aktuálnu hodnotu tlaku, nie je potrebné nič prepájať. Pretože rozsah vstavaného tlakomeru končí až na hranicu 200 kPa (2 bar), dokáže prístroj vykonať okrem skúšky tesnosti tiež skúšku pevnosti domového nízkotlakového plynovodu. Menu a všetky informácie sú kompletne v slovenčine. Týmito funkciami a šikovným príslušenstvom prístroj šetrí veľa času.
GasTest delta3: Pokročilý analyzátor tesnosti
GasTest delta, ako každý správny partner, vykoná revíznemu technikovi všetko, čo mu na očiach vidí. Ten sa potom nemusí obzerať inde po iných prístrojoch, pretože všetku prácu, ktorá je pri revíziách potrebná, Delta3 zastane. Rovnako ako LeckOmiO dokáže detegovať plyn až do koncentrácie 1 % OBJ., má tlakomer na vykonanie tlakových skúšok tesnosti a pevnosti nízkotlakových plynovodov alebo plynových regulátorov, komunikuje s počítačom, tlačiarňou do terénu atď. Avšak navyše má vstavaný plynový prietokomer, vďaka ktorému dokáže fungovať ako veľmi citlivý a presný plynomer. Na priame meranie prevádzkyschopnosti potrubia je to dobré. Aby sme mohli klasifikovať nebezpečnosť úniku plynu z potrubia podľa TPG 704 01, musíme poznať veľkosť úniku v litroch za hodinu. Tú možno samozrejme dopočítať po tlakovej skúške, ak poznáme objem potrubia a pokles tlaku za určitý čas. Jednoduchšie a oveľa presnejšie je však zmerať veľkosť úniku priamo. Nová verzia prístroja demontáž plynomeru nevyžaduje, osadenie aj použitie je omnoho jednoduchšie. Prístroj stačí pripojiť do akéhokoľvek miesta plynovodu od hlavného uzáveru ďalej a stlačiť ŠTART. Ak je potrubie defektné, prístroj neustále čerpá plyn z mechu do potrubia, aby v ňom prevádzkový tlak udržal. Celé meranie prebieha pod plynom, takže nedochádza k zavzdušneniu potrubia. K prístroju je možné pripojiť ešte externý tlakový senzor s rozsahom do 2,5 MPa, čo otvára dvere ku skúškam stredotlakových plynovodov a väčších regulátorov plynu.
SIGI EX: Zemný detektor únikov plynu pre podzemné potrubia
Možno je ešte potrebný zemný detektor únikov plynu na revízie plynových prípojok alebo priemyselných plynovodov uložených v zemi. Detektor plynu SIGI EX je ručný prístroj určený už do náročnejších aplikácií. Dobre si poradí pri vyhľadávaní miesta únikov na domových či priemyselných plynových rozvodoch, pri strážení osôb v potenciálne nebezpečnom prostredí, pri zaplynovaní čiže odvzdušňovaní potrubia, ale tiež pri kontrolách tesnosti plynovodov uložených v zemi. Princíp detekcie únikov plynu s krokovú sondou je veľmi jednoduchý. Zemný plyn je ľahší ako vzduch, preto stúpa nahor a to aj samozrejme pod zemou až sa dostane na úroveň terénu, nad ktorým sa už potom začne viac rozptyľovať a riediť. Prístroj prakticky vykonáva kontrolu na zemskom povrchu a hľadá sebemenšie koncentrácie, ktoré z podzemného plynovodu unikli. Ideálnym povrchom na takúto detekciu je trávnatý porast, hlina alebo iný pórovitý povrch. Plynu však nevadia ani pevnejšie povrchy, ako je kamenná či zámková dlažba, asfalt, betónové dosky a pod. V týchto prípadoch však musí obsluha prístroja vyhľadávať škáry a praskliny v materiáloch a merať koncentrácie práve v týchto miestach. Voda a vlhkosť póry v pôde upcháva a zhoršuje podmienky na šírenie plynu. Pracovný postup detekcie spočíva v prikladaní krokovej sondy na zemský povrch a meraní koncentrácie plynu v takom mieste. Je potrebné si trasu plynovodu rozdeliť na rovnako dlhé úseky po niekoľkých metroch a vykonávať meranie v každom úseku. Ak sa nájde hoci sebemenší únik, je nutné miesto premerať podrobnejšie a hľadať bod s najvyššou koncentráciou plynu. Koncentráciu plynu SIGI EX zobrazuje na podsvietenom displeji. Vďaka silnému čerpadlu má veľmi rýchlu odozvu. Reaguje na koncentrácie plynu už od 1 ppm a meria v plnom rozsahu až do 100 % OBJ. Všetky merania ukladá do pamäte. Komunikácia s PC je u tohto typu samozrejmosťou. Veľkým pomocníkom je prídavná trojuholníková sonda so širším záberom, ktorú je možné namontovať na dlhú tyč miesto krokovej sondy. Pomocou tejto sondy možno potom veľmi jednoducho vykonávať kontroly vysoko položených plynovodov bez nutnosti stavania lešenia a šplhania po rebríku. SIGI EX patrí do sorty malých ručných detektorov plynu a tomu zodpovedá aj oveľa nižšia obstarávacia cena v porovnaní s nákladmi na obstaranie sofistikovaných systémov určených priamo na vyhľadávanie únikov z podzemných plynovodov.
Filozofia firmy Radeton: podpora a testovanie
Firma Radeton si je vedomá, že záujemca o meraciu techniku si chce byť čo najviac istý svojou investíciou, preto je vždy ochotný techniku predviesť, obsluhu zaškoliť a zanechať záujemcovi prístroj na určitú dobu na nezáväzné vyskúšanie. Radeton udržiava na svojom sklade predvádzacie prístroje, ktoré sú pripravené na testovanie v teréne. Každý, kto si u tejto firmy v roku 2018 objedná nejaký prístroj, spadá do osudia, z ktorého sa každý kvartál žrebuje jeden šťastlivec, ktorý môže získať elektromobil Tesla na víkend.
Proces zriadenia a údržby plynovej prípojky
Správne fungujúca plynová prípojka je kľúčová pre bezpečné a efektívne dodávky zemného plynu do domácností a podnikov. Tento článok sa zameriava na všetky aspekty týkajúce sa plynových prípojok, od technických po administratívne, s cieľom poskytnúť komplexný prehľad pre obyvateľov a firmy.
Čo je plynová prípojka a prečo je dôležitá?
Plynová prípojka je potrubné vedenie, ktoré spája verejnú distribučnú sieť zemného plynu s odberným miestom, teda s vašou nehnuteľnosťou. Jej hlavnou úlohou je bezpečne a spoľahlivo dopraviť zemný plyn z distribučnej siete až k vášmu plynovému zariadeniu, či už ide o plynový kotol na vykurovanie, plynový sporák alebo iné spotrebiče.
Dôležitosť plynovej prípojky spočíva v niekoľkých kľúčových aspektoch:
- Bezpečnosť: Plynová prípojka musí spĺňať prísne bezpečnostné normy, aby sa predišlo únikom plynu a potenciálnym nehodám.
- Spoľahlivosť dodávok: Kvalitná plynová prípojka zabezpečuje nepretržité a stabilné dodávky plynu.
- Efektivita: Správne dimenzovaná a nainštalovaná prípojka minimalizuje straty tlaku plynu, čím prispieva k efektívnejšiemu využívaniu energie.
- Súlad s legislatívou: Inštalácia a prevádzka plynovej prípojky sa riadi platnými zákonmi a technickými normami, ktorých dodržiavanie je povinné.
Proces zriadenia novej plynovej prípojky
Zriadenie novej plynovej prípojky je proces, ktorý si vyžaduje spoluprácu s distribučnou spoločnosťou zemného plynu a dodržanie stanovených postupov. Tento proces zvyčajne zahŕňa nasledujúce kroky:
- Žiadosť o pripojenie: Podanie žiadosti o pripojenie k distribučnej sieti zemného plynu.
- Technické posúdenie a vyjadrenie: Distribučná spoločnosť vykoná technické posúdenie a vydá vyjadrenie k žiadosti.
- Projektová dokumentácia: Vypracovanie projektovej dokumentácie pre plynovú prípojku autorizovaným projektantom.
- Stavebné povolenie alebo ohlásenie drobnej stavby: Získanie potrebných povolení na príslušnom stavebnom úrade.
- Realizácia plynovej prípojky: Práce vykonávajú oprávnené firmy s príslušnými certifikátmi.
- Revízia a tlaková skúška: Po dokončení prác je nutná kontrola revíznym technikom a tlaková skúška.
- Udelenie súhlasu s pripojením: Distribučná spoločnosť vydá súhlas s pripojením po splnení všetkých podmienok.
Technické aspekty plynovej prípojky
Technické riešenie plynovej prípojky je kľúčové pre jej bezpečnú a dlhodobú funkčnosť. Medzi dôležité technické aspekty patria:
- Materiál potrubia: Používajú sa špeciálne materiály, ako polyetylénové (PE) rúry alebo oceľové rúry.
- Priemer potrubia: Navrhuje sa na základe predpokladanej maximálnej spotreby plynu.
- Hĺbka uloženia: Plynové prípojky sa ukladajú do zeme v definovanej hĺbke.
- Umiestnenie uzáveru plynu: Hlavný uzáver plynu je umiestnený na hranici pozemku.
- Ochranné pásmo: Okolo plynovodných prípojok existujú ochranné pásma s obmedzeniami.
Prevádzka a údržba plynovej prípojky
Aj po zriadení je potrebné sa o plynovú prípojku starať. Pravidelná údržba a starostlivosť zabezpečujú jej dlhodobú bezpečnosť a spoľahlivosť.
- Pravidelné revízie: Okrem počiatočnej revízie je potrebné vykonávať pravidelné revízie plynovej prípojky a plynových rozvodov v objekte. Frekvencia revízií je stanovená legislatívou.
- Udržiavanie okolia: Je dôležité udržiavať okolie plynovej prípojky a uzáveru plynu voľné a prístupné.
- Upozornenie na podozrivé prejavy: Ak spozorujete akékoľvek podozrivé prejavy, okamžite kontaktujte distribučnú spoločnosť alebo tiesňovú linku.
- Informovanosť o zmenách: Ak plánujete akékoľvek stavebné práce v blízkosti plynovej prípojky, vždy sa vopred informujte u distribučnej spoločnosti.
Legislatíva a normy týkajúce sa plynovej prípojky
Prevádzka a inštalácia plynovej prípojky sa riadi prísnou legislatívou a technickými normami, ktoré majú za cieľ zabezpečiť maximálnu bezpečnosť užívateľov. Medzi najdôležitejšie predpisy patria Zákon o energetike, Technické predpisy a Bezpečnostné predpisy. Je dôležité, aby všetky práce súvisiace s plynovou prípojkou vykonávali len oprávnené a certifikované firmy a aby boli dodržané všetky platné normy a predpisy.
Časté otázky a odpovede o plynových prípojkách
Dostupnosť plynovej siete
Informácie o dostupnosti plynovej siete vo vašej konkrétnej lokalite vám poskytne príslušná distribučná spoločnosť zemného plynu, ktorá pôsobí v regióne. Môžete ich kontaktovať telefonicky alebo navštíviť ich webovú stránku.
Cena a trvanie zriadenia prípojky
Cena za zriadenie plynovej prípojky sa môže líšiť v závislosti od viacerých faktorov, ako je dĺžka prípojky, náročnosť terénu, náklady na projektovú dokumentáciu, stavebné práce a poplatky distribučnej spoločnosti. Presnú cenu vám bude schopná poskytnúť distribučná spoločnosť po podaní žiadosti a vypracovaní cenovej ponuky. Celkový čas potrebný na zriadenie plynovej prípojky sa môže pohybovať od niekoľkých týždňov až po niekoľko mesiacov. Dĺžka procesu závisí od zložitosti projektu, rýchlosti získavania povolení a dostupnosti kapacít realizačných firiem a distribučnej spoločnosti.
Čo robiť, ak cítim zápach plynu?
Ak cítite zápach plynu, okamžite otvorte okná a dvere, nevytvárajte žiadne iskry (nezapínajte ani nevypínajte elektrické spotrebiče, nerozďeľujte oheň) a čo najrýchlejšie opustite priestor. Z bezpečnej vzdialenosti kontaktujte tiesňovú linku plynárenskej spoločnosti alebo hasičov.
