Zapojenie vypínača je o niečo zložitejšie ako v prípade zásuvky. Samotný postup je rovnaký, existuje však viacero typov vypínačov aj spôsobov usporiadania vodičov v krabiciach. Vďaka nám si s tým však nemusíte lámať hlavu! Zapájanie vypínačov je zásah do elektroinštalácie, ktorá je vyhradeným technickým zariadením.
Bezpečnosť predovšetkým pri práci s elektroinštaláciou
Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Keď budete mať všetok materiál a náradie pokope, pred začatím prác vypnite istič príslušného svetelného okruhu, kam chcete vypínač zapájať. O tom, že okruh je bez napätia, sa vždy dodatočne presvedčte skúšačkou. Aj keď ste si istý, že viete, čo robíte, nájdite správny istič v rozvádzači a vypnite ho. Elektrický obvod, ktorý spína vypínač tým odpojíme od napätia a môžeme pracovať bez rizika. Pokiaľ neviete, ktorá fáza je prichádzajúca, môžete znova zapnúť istič v rozvádzači a zistiť prítomnosť napätia vo vodičoch. Skúšku prítomnosti napätia vykonajte skúšačkou napätia. V tomto momente sú vodiče pod napätím. Pozor na priamy dotyk prstami alebo inou časťou tela. Elektrický prúd môže spôsobiť vážny úraz. Ihneď po skúške odpojte elektrický obvod vypnutím ističa. Keď ste sa uistili, že istič je vypnutý, môžeme bezpečne pokračovať v inštalácii vypínača.
Identifikácia a typy elektrických vodičov
Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY alebo podobné, s tromi vodičmi a prierezom vodičov 1,5 mm2. prívodný kábel od 10 A ističa svetelného okruhu privedený do spomínanej krabice - najčastejšie CYKY-J 3 × 1,5 mm2, prípadne pri prepájaní schodiskových (typ č. 6) a krížových (typ č. 7) vypínačov. V inštalačnej krabici sa môže nachádzať viacero káblov. Je potrebné identifikovať prívodný kábel s napätím a kábel, ktorý napája osvetlenie.

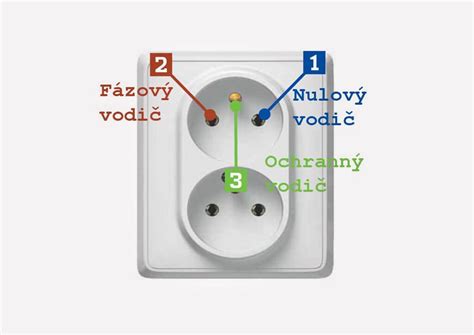

Farby určujú príslušné Slovenské technické normy (STN):
- Hnedá - fáza (písmeno L). Je to pracovný vodič pod napätím. Práve tento vodič vypínač pri vypnutí prerušuje.
- Modrá - neutrálny vodič, tzv. „nulák“ (písmeno N). Vedie priamo bez prerušenia vypínačom do svietidla. N vodiče prívodu a vývodu na svietidlo môžu byť spojené čokoládou, venčekom. Na modrý a žltozelený vodič nesmiete nikdy privádzať napätie, na to slúži iba fázový vodič. Modrý vodič tiež nezapájame do vypínača. Avšak, pre modrý vodič v niektorých prípadoch existujú výnimky, ako napríklad vypínač podsvietený signalizačným svetlom alebo vypínač, ktorý spína spotrebiče s potrebou odpájať N vodič - napríklad niektoré ventilátory.
- Žltozelená - ochranný vodič „uzemnenie“ (skratka PE). Vedie priamo bez prerušenia vypínačom do svietidla. Zelenožltý vodič nikdy nezapájame do vypínača! Inak, zelené vodiče na našich obrázkoch - schémach sú v skutočnosti žltozelené vodiče PE.
Staršie elektroinštalácie typu TN-C majú iba dva vodiče - fázu (L) a tzv. kombinovaný vodič PEN. Okrem toho sa používa aj kábel CYKY-O 3 × 1,5 mm2, ktorý má 3 fázové vodiče: hnedý, čierny a sivý. Neznamená to, že sú určené iba pre trojfázové obvody. Okrem toho sa používajú aj pri zapájaní relé, stýkačov… skrátka všade tam, kde netreba viesť N a PE vodič.
Čo znamená číslo vypínača? Prehľad typov vypínačov
Číslo vypínača je číslo radenia, označujúce vnútorné zapojenie kontaktov vypínača a možnosti použitia. Ak hľadáte schéma pre vypínač č.1, vypínač č.6+6 alebo vypínač s kontrolkou, tu nájdete prehľad. Ponúkame kompletný a prehľadný zoznam najčastejších zapojení vypínačov. Srozumiteľne a přehledně ukážeme, jak zapojit lustr, průchozí haly, domovní schodiště.
| Číslo radenia | Názov / Funkcia | Popis a použitie |
|---|---|---|
| č.1 | Jednopólový vypínač | Zapína a vypína jeden okruh. Základné zapojenie, ktorým ovládate jeden okruh (obvykle svetlo). Vhodný pre ovládanie osvetlenia jednoduchej miestnosti. |
| č.1/0 | Jednopólové tlačidlo | Spínač, ktorý sa po uvoľnení vráti do rozopnutej polohy. Ideálny pre ovládanie zvonkov, impulzných relé a časovačov. |
| č.2 | Dvojpólový vypínač | Zapína a vypína fázu a nulový vodič. |
| č.3 | Trojpólový vypínač | Známý ako sporáková kombinácia. |
| č.5 | Dvojitý (lustrový) vypínač | S dvoma klapkami, zapína a vypína nezávisle dva okruhy (napr. dve polovice lustra). Obsahuje dva jednoduché vypínače so spojeným pólom. |
| č.5a (6+1) | Dvojitý vypínač | S dvoma klapkami. Obsahuje vypínač radenia 1 a prepínač radenia 6. Ovláda z jedného miesta oba spotrebiče, ale z druhého miesta ovláda iba jeden. Vhodné pre miestnosť s chodbou, hlavný a vedľajší vchod. |
| č.5b (6+6) | Dvojitý prepínač | S dvoma klapkami. Moderná náhrada za 5a. Vhodné pre ovládanie selektívne dvoch spotrebičov z dvoch miest, napr. obojstranne priechodná dlhá chodba. |
| č.6 | Schodiskový vypínač | Jednopólový tzv. "schodiskový" prepínač. Prepne medzi dvoma okruhmi alebo ho použijete ako vypínač radenia 1. Používa sa s vypínačom č.6 pre ovládanie jedného spotrebiča z dvoch miest, napr. chodby, schodiska. |
| č.6/0 | Prepínacie tlačidlo | Prepínač, ktorý sa po uvoľnení vráti do výchozej polohy. |
| č.7 | Krížový vypínač | Dvojpólový tzv. "krížový" prepínač. Dôležitý pri ovládaní svetiel z 3 a viac miest. Prvý a posledný je striedavý č.6, ostatné nazývané "křížové" sú č.7. |
Jednopólový vypínač (radenie č. 1)
Takéto jednoduché je zapojenie jednopólového vypínača - č. 1. Ovláda jeden svetelný okruh z jedného miesta. Elektrický obvod, ktorý spína vypínač č. 1, tým odpojíme od napätia a môžeme pracovať bez rizika. Prichádzajúca fáza s napätím a druhá odchádzajúca fáza na svetlo. Spojením fázových vodičov rozsvietime svetlo. Preklápaním kolísky vypínača spájame tieto dva vodiče v tele vypínača. Fázové vodiče sú na Slovensku vždy hnedej, čiernej alebo sivej farby.
Dvojitý (lustrový) vypínač (radenie č. 5)
Zapojenie dvojpáčkového vypínača (tzv. lustrového) je podobné ako pri type č. 1. Môžete spraviť zapojenie lustra na dva vypínače, resp. jeden dvojitý vypínač č. 5. Vypínač radenia č.5, obsahuje dva jednoduché vypínače se spojeným pólem. To umí vypínač řazení č.5, který obsahuje dva jednoduché vypínače se spojeným pólem. Schéma zapojenia lustrového vypínača (typ č. 5) ovládajúceho 2 časti jedného svietidla, napr. lustra.
Schodiskový vypínač (radenie č. 6)
Schodišťové zapojení dvou vypínačů, kterými ovládáte jeden spotřebič. Vypínač č.6 (známý jako schodišťový vypínač či střídavý přepínač) je vhodný pro ovládání osvětlení chodby, průchozí místnosti, schodiště. Tento přepínač může přepínat mezi dvěma okruhy. Zapojenie schodiskového vypínača (typ č. 6) znamená, že ktorýmkoľvek z týchto 2 vypínačov svetlo kedykoľvek zapnete alebo vypnete. Najjednoduchšie bude, ak budete prívod od ističa i vývod na svietidlo ťahať z krabice pod jedným vypínačom. Môže sa však stať, že prívod bude pri jednom vypínači a svietidlo bližšie k druhému. Ide o rovnaký vypínač ako je typ č. 6, akurát dvojitý. Zapojenie vypínača 5b, nazývaného aj 6 + 6 alebo dvojitý striedavý prepínač, je teda podobné. Ovládať môžete 2 svietidlá, ku každému natiahnete samostatný prívod CYKY-J 3×1,5. Alebo môžete ovládať 2 časti jedného svietidla (napr. lustra).

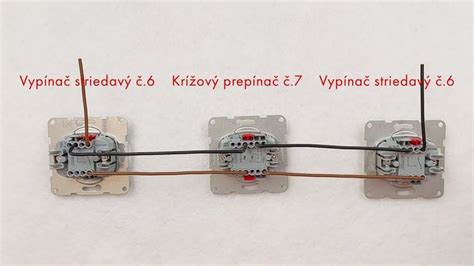

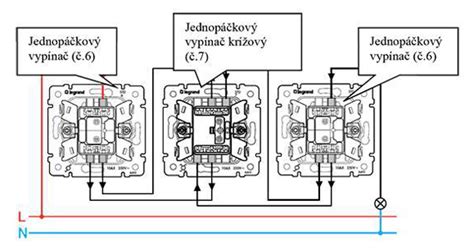

Krížový vypínač (radenie č. 7)
Schodišťové zapojení tří a více vypínačů, kterými ovládáte jeden spotřebič. První a poslední je střídavý č.6, ostatní nazývané "křížové" jsou č.7. Krížový prepínač č. 7 je jednopáčkový vypínač, ktorý sa vždy používa spoločne s vypínačmi č.6. Medzi dvojicu striedavých prepínačov č. 6 je možné zaradiť ľubovoľný počet vypínačov č. 7. Využíva sa najmä na schodiskách a chodbách spolu so striedavými prepínačmi. Zapojenie vypínača č. 7 je už trochu zložitejšie, ale ničoho sa nebojte. Pri zapájaní treba dbať na to aby bola dodržaná schéma - vypínače č. 6, 7 a 6.
Zapojenie vypínačov 6-7-6 VISIO S - montážny návod
Postup zapojenia a typy svoriek
Káble následne odizolujeme a oddelíme od seba vodiče. Jednotlivé vodiče odizolujeme odizolovacími kliešťami. Pospájame zelenožlté vodiče svorkou, tak isto pospájame modré vodiče svorkou a tieto vodiče uložíme do inštalačnej krabice. Pri strihaní káblov nechajte pár cm rezervu, ak by kontakty vyhoreli v dôsledku skratu či preťaženia. Zbavte kábel izolácie („odblankujte“ ho). Ďalej musíte odizolovať jednotlivé vodiče.
V závislosti od výrobcu môže byť prevedenie vypínačov rôzne. Môžu mať inak značené alebo inak umiestnené svorky alebo iné prevedenie svoriek (skrutkové svorky alebo pružinové svorky). Bežne používané vypínače Legrand, Schneider Electric alebo Niko budú mať na zadnej strane vypínača schému zapojenia a svorku pre prichádzajúcu fázu s napätím označenú písmenom „L“. Druhý fázový vodič zapojíme do svorky, ktorá napája osvetlenie.
Šroubové svorky
Vodič v tomto prípade drží na mieste skrutka. Odizolujte vodič iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu z ľavej strany - aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu. Podobá sa na skrutkovú svorku. Na rozdiel od nej sa však vodič vkladá pod strmeň, ktorý skrutka pritláča. Šroubové svorky vypínače lze použít pro měděné i hliníkové vodiče, ale k jejich použití potřebujete vhodný šroubovák a čas k povolení a utažení šroubu. Klasické svorky se šroubem a dlouhou tradicí. Výhody: lze připojit měděné i hliníkové vodiče.
Pružinové (bezskrutkové) svorky
Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou. Aj na tomto type zásuviek nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať. Tento systém používajú napr. WAGO svorky. Na zapojenie vypínača s pružinovými svorkami nepotrebujete skrutkovač. Moderní bezšroubové "rychlosvorky" dnes najdeme běžně ve vypínačích i svítidlech. Výhody: rychlé připojení, rychlé odpojení, zapojení vodiče bez nářadí. Nevýhody: nepřipojujte hliníkové vodiče!
Hliníkové vodiče a ich špecifiká
Hliníkové vodiče sú veľmi krehké a ľahko sa zlomia. Okrem toho sa pod tlakom splošťujú - hovoríme, že hliník „tečie“. Svorka sa uvoľní, vplyvom prechodového odporu sa začne zahrievať, časom vznikne el. oblúk či dokonca požiar. Pri hliníkových vodičoch sa tiež stáva, že sa zlomia o niekoľko milimetrov ďalej vo vnútri izolácie. Preto pre hliník je nutné použiť šroubové svorky, kvôli vlastnostiam hliníku. Jediné omezení bezšroubových svorek je v tom, že je nelze použít pro hliníkové vodiče, kvůli fyzikálním a elektrickým vlastnostem hliníku.
Vypínače s doutnavkou alebo LED
Vypínač s doutnavkou svítí při vypnutém nebo sepnutém stavu, podle toho se také rozlišují signalizační nebo orientační zapojení. Doutnavka je speciální výbojka, zapojuje se paralelně k výstupům vypínače nebo připojeného spotřebiče. Svítí nejčastěji žlutě až oranžově, ale mohou mít i zelenou či modrú barvu. LED se někdy používají coby moderní náhrada doutnavek. Môže doutnavka spôsobiť blikanie LED svietidla? Áno, môže. Někdy doutnavka ve vypínači způsobuje poblikávání LED světla nebo trvalé svícení i ve vypnuté poloze vypínače. Svítí doutnavka vždy oranžově? Ne. Doutnavky se vyrábějí v různých barvách. Barva světla závisí na luminiscenční vrstvě na stěně baňky. Napríklad ABB nabízí doutnavky svítící oranžově, zeleně, modře. Běžné vypínače do domovních elektroinstalací jsou typicky dimenzované pro jmenovité střídavé napětí 250 V AC a jmenovitý proud 10 A.
Signalizačná doutnavka
Signalizační doutnavka svítí když je vypínač sepnutý, čili signalizuje zapnutý stav spotřebiče. Má podobnou funkci jako "kontrolka". Signalizuje stav spotřebiče: svítí při zapnutí, nesvítí při vypnutí. Hodí se pro spotřebiče, jejichž provoz není patrný (zrakem, sluchem) z místa umístění vypínače. Vhodné pro: vypínač umístěn daleko od spotřebiče, nepřehledné prostory, výstrahu zapnutého přístroje. Řazení vypínače se signalizační doutnavkou je doplněno o písmeno S, tedy např. 1S.
Orientačná doutnavka
Orientační doutnavka svítí naopak když je vypínač vypnutý, indikuje vypnutý stav spotřebiče. Slouží ve tmě k indikaci polohy vypínače. Řazení 1So se svorkou N je vhodné pro ovládání svítidla s elektronickým předřadníkem (zamezení blikání). Vhodné pro: tmavé prostory, nouzové režimy a krizové situace. Řazení vypínače s orientační doutnavkou je doplněno o písmena So, tedy např. 1So.
Inštalácia a montáž vypínača
Akonáhle budete mať vypínač zapojený, musíte ho pripevniť k inštalačnej krabici pomocou samorezných skrutiek (nebývajú v balení). Vypínač číslo 1 je teraz plne funkčný a je potrebné upevniť ho k inštalačnej krabici skrutkami a nakliknúť krycí rámček na mechanizmus vypínača. Dajte si pozor, aby ste mali prístroj vypínača správne otočený a aby sa vypínač zapínal stlačením klapky nahor. Vypínače je možné osadiť do viacnásobných rámikov max. do 5násobného podľa ponuky. Osová vzdialenosť je štandardných 71mm, takže postačujú univerzálne spájacie inštalačné krabice. Vypínače sa štandardne dodávajú bez rámikov v požadovanej farbe.
V postupe skladania vypínača do celku sú rozdiely nielen medzi výrobacami, ale aj medzi produktovými radmi. Populárne vypínače Legrand Valena Life sa napríklad skladajú z dvoch častí - mechanizmu spojeného s kolískou a krycieho rámčeka. Väčšina vypínačov má svorky prístupné voľne zozadu. Pri niektorých však musíte oddeliť klapku, aby ste sa dostali ku skrutkám. Belgický výrobca Niko zase zdieľa rovnako kvalitný mechanizmus medzi radmi Original, Intense aj Pure a ponúka samostatné kolísky a samostatné rámčeky pre široký výber a kombináciu dizajnov. Odskúšajte vypínač, prípadne vypínače, ak ovládate svietidlo z viacerých miest.
