Kompletný sprievodca zapojením vypínača a svetla v inštalačnej krabici

Prísť k vypínaču, ktorý po zapnutí rozsvieti svetlo, dnes to robíme plne automaticky. Problém samozrejme môže nastať v prípade, keď sa daný vypínač rozbije, a je tak potrebné ho vymeniť a opäť zapojiť. Alebo ak dorábate svetlo tam, kde predtým nebolo. Zapojenie vypínača je o niečo zložitejšie ako v prípade zásuvky. Samotný postup je rovnaký, existuje však viacero typov vypínačov aj spôsobov usporiadania vodičov v krabiciach. V tomto článku sa pozrieme na to, ako sa od seba líšia rôzne prepínače s rôznymi číselnými označeniami. Tento článok je určený najmä pre laikov, aby sa mohli orientovať v ponuke prepínačov.

Bezpečnosť na prvom mieste

Zapájanie vypínačov je zásah do elektroinštalácie, ktorá je vyhradeným technickým zariadením. Áno, to znamená aj zapájať vypínače, zásuvky, svietidlá a ďalšie prvky. Po dobu trvania celej akcie je nevyhnutné dbať na bezpečnosť. Bezpečnosť je prvoradá. Aj keď ste si istý, že viete, čo robíte, nájdite správny istič v rozvádzači a vypnite ho.

Keď budete mať všetok materiál a náradie pokope, pred začatím prác vypnite istič príslušného svetelného okruhu, kam chcete vypínač zapájať. O tom, že okruh je bez napätia, sa vždy dodatočne presvedčite skúšačkou. Treba zhodiť hlavný istič elektrického prúdu, a niekoľkokrát sa presvedčiť o tom, že do daného vypínača elektrina skutočne nejde. Elektrický obvod, ktorý spína vypínač, tým odpojíme od napätia a môžeme pracovať bez rizika. Ihneď po skúške odpojte elektrický obvod vypnutím ističa.

Upozornenie: Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb.

Základné informácie o vodičoch a kábloch

Predtým, než sa pustíte do samotného zapojenia, je nevyhnutné poznať základné typy a farby elektrických vodičov, s ktorými budete pracovať.

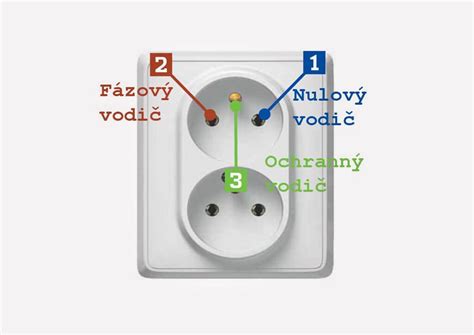

Identifikácia vodičov podľa farby

V inštalačnej krabici sa môže nachádzať viacero káblov. Je potrebné identifikovať prívodný kábel s napätím a kábel, ktorý napája osvetlenie.

• Hnedá - fáza (písmeno L). Je to pracovný vodič pod napätím. Práve tento vodič vypínač pri vypnutí prerušuje. Fázové vodiče sú na Slovensku vždy hnedej, čiernej alebo sivej farby.
• Modrá - neutrálny vodič, tzv. „nulák“ (písmeno N). Vedie priamo bez prerušenia vypínačom do svietidla. Modrý vodič tiež nezapájame do vypínača. Avšak, pre modrý vodič v niektorých prípadoch existujú výnimky, ako napríklad vypínač podsvietený signalizačným svetlom alebo vypínač, ktorý spína spotrebiče s potrebou odpájať N vodič - napríklad niektoré ventilátory.
• Žltozelená - ochranný vodič „uzemnenie“ (skratka PE). Vedie priamo bez prerušenia vypínačom do svietidla. Zelenožltý vodič nikdy nezapájame do vypínača! Na modrý a žltozelený vodič nesmiete nikdy privádzať napätie, na to slúži iba fázový vodič, tj. čierny, hnedý alebo sivý.

Káblové zväzky a ich príprava

Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY alebo podobné, s tromi vodičmi a prierezom vodičov 1,5 mm2. Káble následne odizolujeme a oddelíme od seba vodiče. Jednotlivé vodiče odizolujeme odizolovacími kliešťami. Pospájame zelenožlté vodiče svorkou, tak isto pospájame modré vodiče svorkou a tieto vodiče uložíme do inštalačnej krabice. Pri strihaní káblov nechajte pár cm rezervu, ak by kontakty vyhoreli v dôsledku skratu či preťaženia. Zbavte kábel izolácie („odblankujte“ ho). Ďalej musíte odizolovať jednotlivé vodiče.

Staršie a moderné elektroinštalácie

Niektoré staršie elektrické rozvody sa môžu ešte vyznačovať dvojvodičovou sústavou, no tie modernejšie sú trojvodičové. Staršie elektroinštalácie typu TN-C majú iba dva vodiče - fázu (L) a tzv. kombinovaný vodič PEN. Dvojvodičové zapojenie je zastarené, v súčasnosti nie je podporované slovenskými legislatívnymi normami a v prípade, že realizujete výmenu vypínača na svetlo, je potrebné nahradiť dvojvodič za novodobú trojvodičovú sústavu. V inštaláciách, kde sa používa kábel CYKY-O 3 × 1,5 mm2, ktorý má 3 fázové vodiče: hnedý, čierny a sivý. Neznamená to, že sú určené iba pre trojfázové obvody. Okrem toho sa používajú aj pri zapájaní relé, stýkačov… skrátka všade tam, kde netreba viesť N a PE vodič.

Typy vypínačov a ich schémy zapojenia

Existuje mnoho typov vypínačov, ktoré sa líšia počtom ovládaných okruhov a miestom ovládania. Nasledujúca tabuľka sumarizuje najbežnejšie typy.

Vypínač č. 1 - Jednopólový spínač

Vypínač s radením 1 ovláda jeden svetelný okruh z jedného miesta. Takýto vypínač sa tiež označuje ako jednopólový spínač alebo vypínač č. 1. Fáza (hnedý, čierny alebo sivý vodič) je privedená do jednej svorky označenej „L“, a z druhej svorky vychádza fázový vodič na svetlo. Preklápaním kolísky vypínača spájame tieto dva vodiče v tele vypínača. Zapojenie jednopólového vypínača - č. 1, je najjednoduchšie.

Vypínač č. 5 - Dvojitý (lustrový) vypínač

Ak chceme jedným vypínačom ovládať dve svetlá alebo luster s viacerými svetlenými vývodmi, volíme vypínač s riadením č. 5. Vypínač č. 5 je typický dvojitý vypínač, ktorým ovládame dve svetlá alebo dva rady svetiel. Prakticky je to spojenie dvoch vypínačov č. 1 do jedného vypínača. Tiež ho môžeme nájsť pod názvom "lustrový vypínač". Zapojenie dvojpáčkového vypínača (tzv. lustrového) je podobné ako pri type č. 1, len s tým rozdielom, že prichádzajúca fáza „L“ sa rozdelí na dve vetvy, z ktorých každá ovláda jeden svetelný okruh.

Vypínač č. 6 - Schodiskový (striedavý) vypínač

Ak chceme ovládať jedno svetlo dvomi vypínačmi, volíme vypínač s riadením č. 6. Schodiskový vypínač poznáme aj pod názvom striedavý vypínač, ktorý funguje ako dvojpólový prepínač. Je preň typické, že má jeden spoločný vstup a dva výstupy, medzi ktorými sa prepína, pričom je možné využiť iba jeden vstup a dva nezávislé výstupy. Cez dvojicu striedavých spínačov následne prechádzajú svietidlové prívodné drôty. Takto môže každý z nich prepíjať elektrický obvod z dvoch vzájomne izolovaných dvoch súbežných ciest. Vďaka tomu môžete jeden obvod vypínať a zapínať z vrchu i spodu chodby.

Schodiskový vypínač č. 6 dokáže ovládať jedno svietidlo zo dvoch miest. Na jednej strane rozsvietime alebo zhasneme a na druhej strane možno vykonať to isté. Ako krásny príklad môžeme použiť chodbu, ktorá má jedno svetlo a dva vypínače č. 6 na začiatku chodby a na konci chodby.

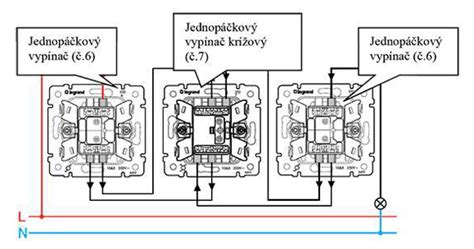

Vypínač č. 7 - Krížový vypínač

Ak chceme jedno svetlo ovládať viacej ako dvomi vypínačmi, tak medzi dva vypínače s riadením č. 6, vkladáme ľubovoľný počet vypínačov s riadením č. 7. Krížový vypínač je zložený z dvoch dvojíc vstupov a výstupov. Krížový vypínač nemusí byť len jeden, pokiaľ to potrebujete, môžete ich do obvodu zaradiť viac. Zapojenie vypínača č. 7 je už trochu zložitejšie. Vypínač č. 7 patrí medzi tie zložitejšie. Inštaluje sa medzi dva vypínače č. 6, keď potrebujeme svietidlá ovládať z troch a viacerých miest.

Vypínač č. 5B (6+6) - Dvojitý striedavý prepínač

Potom sa môžeme stretnúť s požiadavkou na vypínač s riadením 6+6 v jednom rámiku. Toto zapojenie nazývame riadenie č. 5B. Ide o rovnaký vypínač ako je typ č. 6, akurát dvojitý. Zapojenie vypínača 5b, nazývaného aj 6 + 6 alebo dvojitý striedavý prepínač, je teda podobné. Dvojitý striedavý vypínač č. 5B (6+6) dokáže ovládať dva rady svietidiel z dvoch miest. Prakticky je to spojenie dvoch vypínačov č. 6 do jedného vypínača. Používa sa tam, kde potrebujeme mať dva rady svetiel a ovládať ich z dvoch miest.

Iné typy ovládania: Tlačidlá, relé a smart funkcie

A taktiež sa môžeme stretnúť s inštaláciou urobenou pomocou tlačidiel a impulzného relé. Konstrukčně vychádza tlačítko č.1/0 z běžného vypínače č.1, má teda dve svorky. Oproti vypínaču má tlačítko pružinu, ktorá po uvolnení vracia ovládací kolébku zpět do původní polohy. Funkční rozdíl spočívá v tom, že tlačítko je sepnuté pouze v okamžiku stisku - po jeho uvolnění se obvod automaticky přeruší. Tento typ ovládania sa bežne používa napr. pre domovní zvonky alebo pre spouštění ventilátorov s časovým doběhom.

Vedeli ste, že namiesto klasických vypínačov môžete do inštalačných krabíc vložiť ovládacie zariadenia s množstvom pokročilých funkcií? Tie slúžia ako náhrada alebo doplnok k základným spínačom. Docielite tým, že na schodiskových svetlách budete schopní nastaviť viac druhov svietenia. Schodiskový vypínač si môžete teda vybrať presne podľa vašich predstáv - klasický i dotykový s možnosťou pripojenia na smart home, vďaka čomu nebudete vôbec musieť vstávať z gauča alebo postele. Rozsvietenie a zhasínanie osvetlenia môžete ovládať prostredníctvom aplikácií Smart Life, Tuya, Home, Alexa či Google Home.

Podrobný postup zapojenia vypínača

Keď ste sa uistili, že istič je vypnutý, môžeme bezpečne pokračovať v inštalácii vypínača.

Príprava na zapojenie

V inštalačnej krabici sa môže nachádzať viacero káblov. Je potrebné identifikovať prívodný kábel s napätím a kábel, ktorý napája osvetlenie. Káble následne odizolujeme a oddelíme od seba vodiče. Jednotlivé vodiče odizolujeme odizolovacími kliešťami. Pospájame zelenožlté vodiče svorkou, tak isto pospájame modré vodiče svorkou a tieto vodiče uložíme do inštalačnej krabice. Zelenožltý vodič nikdy nezapájame do vypínača! Modrý vodič tiež nezapájame do vypínača.

Pokiaľ neviete, ktorá fáza je prichádzajúca, môžete znova zapnúť istič v rozvádzači a zistiť prítomnosť napätia vo vodičoch. Skúšku prítomnosti napätia vykonajte skúšačkou napätia. V tomto momente sú vodiče pod napätím. Pozor na priamy dotyk prstami alebo inou časťou tela. Elektrický prúd môže spôsobiť vážny úraz. Ihneď po skúške odpojte elektrický obvod vypnutím ističa.

Pripojenie vodičov k vypínaču

V závislosti od výrobcu môže byť prevedenie vypínačov rôzne. Môžu mať inak značené alebo inak umiestnené svorky alebo iné prevedenie svoriek (skrutkové svorky alebo pružinové svorky). Bežne používané vypínače Legrand, Schneider Electric alebo Niko budú mať na zadnej strane vypínača schému zapojenia a svorku pre prichádzajúcu fázu s napätím označenú písmenom „L“. Druhý fázový vodič zapojíme do svorky, ktorá napája osvetlenie. Ak neviete, ktorý vodič kam patrí, pozrite si schémy zapojení vypínačov vyššie v tomto článku.

Pri skrutkových svorkách (podobajú sa na skrutkovú svorku) sa vodič vkladá pod strmeň, ktorý skrutka pritláča. Odizolujte vodič iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu z ľavej strany - aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu. Šrouby je treba utáhnout aby se vodiče nepovolily. Vodiče umístěte kolem šroubů tak, aby se dotahováním šroubu více zasunovaly.

Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou. Aj na tomto type zásuviek nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať. Na zapojenie vypínača s pružinovými svorkami nepotrebujete skrutkovač.

Upevnenie vypínača a montáž krytov

Akonáhle budete mať vypínač zapojený, musíte ho pripevniť k inštalačnej krabici pomocou samorezných skrutiek (nebývajú v balení). Vypínač je potrebné upevniť k inštalačnej krabici skrutkami a nakliknúť krycí rámček na mechanizmus vypínača. V postupe skladania vypínača do celku sú rozdiely nielen medzi výrobcami, ale aj medzi produktovými radmi. Populárne vypínače Legrand Valena Life sa napríklad skladajú z dvoch častí - mechanizmu spojeného s kolískou a krycieho rámčeka. Belgický výrobca Niko zase zdieľa rovnako kvalitný mechanizmus medzi radmi Original, Intense aj Pure a ponúka samostatné kolísky a samostatné rámčeky pre široký výber a kombináciu dizajnov. Dajte si pozor, aby ste mali prístroj vypínača správne otočený a aby sa vypínač zapínal stlačením klapky nahor.

Časté problémy a ich riešenia

Pri práci s elektroinštaláciou sa môžete stretnúť s viacerými výzvami.

Preblikávanie LED žiaroviek

Medzi problémy, ktoré môžu nastať po modernizácii elektrickej inštalácie, napríklad po výmene obyčajných žiaroviek za LED žiarovky, patrí určite preblikovanie. LED žiarovky preblikujú, aj keď je zhasnuté. Je to bežný jav, kde sa na kábloch v spoločných káblových zväzkoch indukuje napätie z iných káblov, a to aj keď je zhasnuté. Týmto napätím sa nabíjajú kondenzátory v spínaných zdrojoch úsporných svietidiel. U obyčajných žiaroviek tento problém neexistoval, pretože na rozsvietenie žiarovky je potrebný niekoľkonásobne väčší prúd. Celý problém ešte zhoršuje použitie dútnaviek alebo LEDiek ako orientačného osvetlenia.

Odstrániť tento jav je väčšinou pomerne jednoduché. Priamo ABB vyrába na tento účel tzv. Kompenzátor, ktorý sa zapojí paralelne k svietidlu, ostatní výrobcovia majú v ponuke často niečo podobné. Kompenzátor funguje tak, že napätie, ktorým by sa nabíjali kondenzátory v zdroji, zvedie proti nule. Ak je jedným vypínačom zapínaných viac svetiel (napr. Chodba), je možné do jedného svietidla umiestniť obyčajnú žiarovku (napríklad 20W), ktorá prebytočné napätie odstráni. Jedná sa o RC člen, teda sériové, alebo paralelné zapojenie kondenzátora a rezistora. Ja väčšinou používam obyčajný RC člen 100 nF, 120 kOhm. Jeho cena je okolo 1€. Niekedy stačí zapojiť jeden, prípadne dva kúsky paralelne ku svietidlu.

Špecifiká hliníkových vodičov

Hliníkové vodiče sú veľmi krehké a ľahko sa zlomia. Okrem toho sa pod tlakom splošťujú - hovoríme, že hliník „tečie“. Svorka sa uvoľní, vplyvom prechodového odporu sa začne zahrievať, časom vznikne elektrický oblúk či dokonca požiar. Pri hliníkových vodičoch sa tiež stáva, že sa zlomia o niekoľko milimetrov ďalej vo vnútri izolácie. Pokiaľ neviete, ktorá fáza je prichádzajúca, môžete znova zapnúť istič v rozvádzači a zistiť prítomnosť napätia vo vodičoch. Skúšku prítomnosti napätia vykonajte skúšačkou napätia. V tomto momente sú vodiče pod napätím. Pozor na priamy dotyk prstami alebo inou časťou tela. Elektrický prúd môže spôsobiť vážny úraz. Ihneď po skúške odpojte elektrický obvod vypnutím ističa.

Inštalácia vo vlhkých priestoroch

V miestach kde sa vyskytuje voda (kúpeľňa, kuchyňa) umiestnite veškerú elektroinstalaci s ohledem na možnost stříkající vody z vodovodních baterií či sprchových hlavic. Tam kde není možné zvolit ochranu vhodnou polohou instalujte krabice a zařízení se zvýšenou ochranou proti stříkající vodě. V těchto prostorech je třeba užívat i proudový chránič.

Profesionálna pomoc a výber vypínačov

Výber správneho vypínača a jeho zapojenie môže byť komplexné, preto je dobré zvážiť všetky možnosti.

Výber správneho vypínača

Vypínač má svoju základnú rámovú časť, potom ovládacie páčky a montážny rámik. Ponúkam pre svojich zákazníkov v zásade 2 druhy mnou overených vypínačov:

• Séria Legrand Valena - na trhu 20 rokov, rokmi overená, vyskúšaná, spoľahlivá značka, dizajnovo stále moderná, s veľmi dobrou podporou. Výhody: dobrá podpora výrobkov do viacrámikov, spolu s vypínačom môže byť termostat, rádio, reproduktor, televízne zásuvky. Nevýhody: časovo náročnejšia montáž pri viacnásobných rámikoch a vystreďovaní do vodováhy.
• Séria Legrand Valena Life - veľmi moderná, dizajnová séria, s automatickými svorkami, gumovým tesnením, dobre kopíruje aj krivšie steny. Výhody: moderný dizajn, automatické svorky. Nevýhody: nevhodné pre zákazníka citlivého na cenu.

Kedy vyhľadať odborníka

To síce môže urobiť privolaný elektrikár, ale tí odvážnejší jedinci a milovníci extrémnych športov to môžu skúsiť zvládnuť sami. Avšak, tak ako už bolo spomenuté, montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár. Pokiaľ sa necítite istí svojimi schopnosťami alebo sa stretnete s komplikovanejším zapojením, neváhajte sa zveriť do rúk odborníka. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb.
