Elektrický kotol Protherm Raja predstavuje moderné riešenie pre vykurovanie, navrhnuté v štýle plynových závesných kotlov s pokročilým mikroprocesorovým riadením. Jeho ovládanie je jednoduché a prehľadné, čo umožňuje používateľom ľahko sledovať a nastavovať prevádzkové parametre. Spoločnosť Protherm, ako tradičný slovenský výrobca a súčasť medzinárodného koncernu Vaillant Group, ponúka kvalitné a inovatívne vykurovacie kotly. Kotol Raja je navrhnutý na vykurovanie rodinných domov, bytov, kancelárií či prevádzok a slúži ako priamy zdroj tepla.
Charakteristika a funkcie elektrických kotlov Protherm Raja
Kotly Raja sú závesného prevedenia a ponúkajú možnosť prípravy teplej vody prostredníctvom externého zásobníka. Ovládací panel je vybavený displejom, ktorý zobrazuje okamžité hodnoty, ako sú teplota a tlak vo vykurovacom systéme, a tiež okamžitý výkon kotla. Tieto funkcie poskytujú používateľovi kompletný prehľad o stave systému.

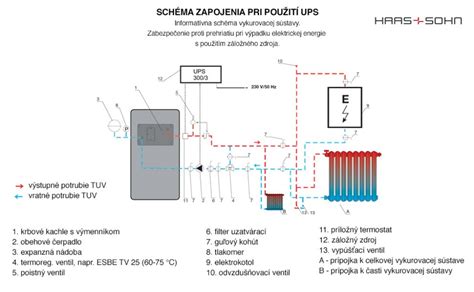

Kotol disponuje funkciou automatického odopínania výkonových stupňov v závislosti na aktuálnom zaťažení domovej elektrickej siete, čím predchádza preťaženiu. Je možné ho využiť aj ako súčasť akumulačného alebo zmiešaného vykurovacieho systému. K kotlu Protherm Raja je možné pripojiť externý zásobník alebo bojler na ohrev úžitkovej vody (TÚV).
Kľúčové vlastnosti a výbava kotlov Protherm Raja
Elektrické kotly Protherm Raja sú vybavené radom funkcií a bezpečnostných prvkov, ktoré zabezpečujú ich efektívnu a spoľahlivú prevádzku:
- Postupné spínanie výkonu: Táto funkcia sa týka nielen zapínania, ale aj vypínania vykurovacích špirál, čo prispieva k plynulejšej prevádzke a menšiemu namáhaniu elektrickej siete.
- Možnosť obmedzenia maximálneho výkonu: Umožňuje prispôsobiť výkon kotla konkrétnym potrebám a možnostiam elektrickej inštalácie.
- Všetky bezpečnostné prvky: Kotol je vybavený komplexnou sadou bezpečnostných mechanizmov na ochranu proti prehriatiu, nízkemu tlaku a iným potenciálnym rizikám, ako sú poistný ventil, odvzdušňovací ventil a protimrazová ochrana kotla aj externého zásobníka.
- Nastaviteľná maximálna teplota vykurovacej vody: Používateľ si môže nastaviť požadovanú maximálnu teplotu vody vo vykurovacom systéme.
- Zobrazenie teploty a tlaku vykurovacej vody: Informácie o teplote a tlaku sú priebežne zobrazované na displeji.
- Zabudovaná ekvitermická regulácia: Kotol automaticky riadi teplotu vykurovacej vody v závislosti od vonkajšej teploty, čím optimalizuje spotrebu energie.
- Chybová diagnostika: Integrovaný systém diagnostiky pomáha identifikovať prípadné problémy a zobrazuje relevantné chybové kódy.
- Zabudované čerpadlo a expanzná nádoba: Kotol obsahuje všetky potrebné komponenty pre funkciu vykurovacieho systému, vrátane vysokoúčinného čerpadla a expanznej nádoby. Dvojrýchlostné čerpadlo s automatickým prepínaním rýchlosti zabezpečuje optimálne prúdenie vody v systéme.
- Možnosť automatického odopínania výkonových stupňov: Pri použití externého odopínacieho zariadenia je možné automaticky obmedziť výkon kotla v závislosti na zaťažení domácej elektrickej siete.
- Systém spínania HDO: Podpora systému hromadného diaľkového ovládania pre optimalizáciu prevádzky podľa tarifných pásiem.
- Príprava na podlahové kúrenie: Možnosť pripojenia havarijného termostatu podlahového kúrenia.
- Regulácia výkonu: Výkon je regulovateľný plynule v rozsahu od 1 kW až do 28 kW, pričom regulácia prebieha po jednom stupni. Ak nie je nastavený minimálny výkon kotla, bude kotol pracovať iba na najnižšom výkone.
Príklady modelov a ich špecifikácie
Kotly Protherm Raja sa vyrábajú v rôznych výkonových variantoch. Napríklad, pre byt o rozlohe približne 70 m², ktorý nie je zateplený, s piatimi radiátormi a s existujúcim elektrickým kotlom Protherm s výkonom okolo 9 kW, sa ako vhodná voľba javí kotol RAJA 9K. Pri zvažovaní kúpy elektrokotla Raja 9K pre byt s rozlohou približne 60 m², kde sa inštalujú štyri panelové radiátory, je dôležité zohľadniť aj cenu, spotrebu a energetickú triedu kotla. Nižšie sú uvedené technické parametre pre modely Protherm Raja 24K a Protherm Raja 28K:
Technické údaje PROTHERM RAJA 24K a 28K
| Parameter | PROTHERM RAJA 24K | PROTHERM RAJA 28K |
|---|---|---|
| Elektrické napätie (6 - 28 kW) | 3× 230V/400V + N + PE, 50Hz | 3× 230V/400V + N + PE, 50Hz |
| Elektrický prúd max. | 3× 36,5 A | 3× 43 A |
| Príkon | 24 kW | 28 kW |
| Účinnosť | 99,5 % | 99,5 % |
| Max. prevádzková teplota vykurovacej vody | 85 °C | 85 °C |
| Max. výtlak obehového čerpadla | 50 kPa | 50 kPa |
| Expanzná nádoba | 7 l | 7 l |
| Min. prevádzkový pretlak kotla | 80 kPa | 80 kPa |
| Max. prevádzkový pretlak kotla | 300 kPa | 300 kPa |
| Odporúčaný prevádzkový pretlak kotla | 100 - 200 kPa | 100 - 200 kPa |
| Elektrické krytie | IP40 | IP40 |
| Pripojenie vykurovacej vody | G 3/4 | G 3/4 |
| Vypúšťací otvor | G 1/2 | G 1/2 |
| Rozmery (Výška × Šírka × Hĺbka) | 740 × 410 × 310 mm | 740 × 410 × 310 mm |
| Hmotnosť (bez vody) | 34 kg | 34 kg |
| Odporúčané veľkosti ističov a prierezy vodičov | ||
| Výkon kotla | 24 kW | 28 kW |
| Počet a výkon vykurovacích telies | 4x6kW | 4x7kW |
| Maximálny prúd jednou fázou | 36,5 A | 43 A |
| Menovitý prúd ističa | 40 A | 50 A |
| Prierez prívodného vodiča - Cu | 6 mm² | 10 mm² |
Zapojenie a kompatibilita termostatov s kotlami Protherm Raja
Kľúčovou otázkou pri inštalácii termostatov je ich kompatibilita a spôsob zapojenia s kotlom. Drvivá väčšina kotlov, vrátane elektrických kotlov Protherm Raja, používa tzv. beznapäťové pripojenie. To znamená, že termostat sám o sebe nevytvára ani nedodáva žiadnu elektrickú energiu do kotla, ale funguje ako jednoduchý spínač.
Princíp beznapäťového pripojenia
Vnútri kotla je malý, bezpečný elektrický okruh s nízkym napätím (často 24V alebo menej), ktorý neustále "čaká" na signál. Termostat, keď zaznamená, že teplota v miestnosti klesla pod nastavenú úroveň, mechanicky alebo elektronicky "zopne" (spojí) dva drôty tohto okruhu. Okamihom spojenia týchto dvoch drôtov sa uzavrie vnútorný okruh kotla, čo signalizuje potrebu spustenia vykurovania. Názov "beznapäťový" znamená, že medzi dvoma svorkami, ktoré idú z termostatu, nie je merateľné žiadne napätie, keď sú odpojené. Displej termostatu je napájaný buď z vlastných batérií, alebo z iného zdroja.
Typ signálu (beznapäťový alebo napäťový) musí byť na oboch koncoch - na kotli aj termostate - kompatibilný. Väčšina moderných kotlov v Európe je navrhnutá s možnosťou pripojenia externého termostatu pomocou tohto potenciálového kontaktu. Pre pripojenie stačí zvyčajne dvojlinkový káblik.
Existujú síce aj menej bežné typy pripojení (napr. cez eBus komunikáciu, ktorá vyžaduje špecifické termostaty ako Vaillant SensoComfort 720 alebo Protherm Thermolink P/P2/RC/LUX a umožňuje nastaviť viacero parametrov, vrátane teploty teplej úžitkovej vody a využíva vykurovacie krivky s vonkajším snímačom teploty), ale pre jednoduché zapínanie/vypínanie je beznapäťové pripojenie najčastejšie.
Jak vyměnit termostat chladničky? - FixPart
Odporúčané termostaty pre kotly Protherm Raja
Pre kotly Protherm Raja sú vhodné rôzne typy termostatov, v závislosti od požadovanej funkčnosti a modelu kotla:
- Univerzálne beznapäťové termostaty: K elektrickým kotlom Protherm Raja je možné pripojiť širokú škálu univerzálnych termostatov značiek ako Salus, Emos alebo Avansa. Dôležité je, aby termostat bol bezpotenciálový (beznapäťový).
- Bezdrôtové termostaty: Ak nechcete búrať steny a ťahať káble, bezdrôtové termostaty sú ideálnou voľbou. Mnoho značiek ponúka bezdrôtové verzie beznapäťových termostatov. Napríklad termostat Protherm T105 VF bol kedysi obľúbenou bezdrôtovou voľbou, hoci už môže byť starší.
- Inteligentné a WiFi termostaty: Pre ovládanie na diaľku a automatizáciu sú dostupné WiFi termostaty. Väčšina WiFi termostatov sa pripája k beznapäťovým svorkám kotla a internetovú komunikáciu zabezpečuje prostredníctvom vlastnej prijímacej jednotky.
- Systémové termostaty Protherm/Vaillant: Pre novšie kondenzačné kotly Protherm (napr. Panther Condens) sú určené systémové regulátory ako Protherm Thermolink P, P2, RC, LUX alebo Vaillant VRC 410s, ktoré využívajú eBus komunikáciu. Tieto regulátory ponúkajú pokročilé funkcie, ako je ovládanie teplej vody, programovanie a ekvitermická regulácia. Je dôležité overiť kompatibilitu s konkrétnym modelom kotla, keďže napr. Thermolink P sa používa na kondenzačné kotle s eBus elektronikou a nie je vhodný pre staršie typy kotlov bez tejto funkcie. Na Thermolink RC je možné pripojiť aj vonkajší snímač teploty.
- Externé snímače: Pripojenie vonkajšieho snímača teploty k termostatu alebo priamo ku kotlu (ak podporuje ekvitermickú reguláciu) umožňuje riadiť teplotu vykurovacej vody podľa zmeny vonkajších teplôt, tzv. vykurovacia krivka, čím sa dosiahne plynulejšia a efektívnejšia prevádzka. Vonkajšie čidlo sa umiestňuje na severnú stranu. Kotol funguje aj bez vonkajšieho čidla.
Je dôležité zdôrazniť, že pri výmene termostatu je vždy potrebné zistiť, aký pôvodný regulátor bol pri kotli, prípadne presný typ kotla, pre správny výber náhrady. Ak má kotol na pripojenie termostatu klemovanú svorku, je potrebné ju vybrať a namiesto nej pripojiť termostat.
Technické aspekty pripojenia termostatu
Pripojenie termostatu ku kotlu je kľúčovým krokom pri budovaní inteligentného vykurovacieho systému, ktorý zahŕňa viacero technických aspektov, ako je elektrická bezpečnosť, prispôsobenie signálu a funkčné ladenie. Správne pripojenie termostatu zaisťuje presnú reguláciu teploty a efektívne využitie energie.
Zladenie zariadení pred pripojením
Zladenie zariadení pred pripojením je hlavným technickým predpokladom. Vhodný termostat sa musí vybrať na základe typu kotla: mechanické kotly vyžadujú bimetalové alebo kapilárne termostaty, ktoré využívajú zmeny teploty na otváranie a zatváranie mechanických kontaktov; elektronické kotly vyžadujú inteligentné termostaty, ktoré podporujú napäťové signály (0-10V) alebo digitálnu komunikáciu (Modbus) na dosiahnutie presnej regulácie teploty.
Ako príklad nekompatibility slúži prípad, keď používateľ priamo pripojil 220V termostat k riadiacemu obvodu kotla s nízkym napätím (napr. 24V AC), čo spôsobilo prepálenie poistky a poškodenie hlavnej riadiacej dosky, čo malo za následok značné finančné straty. Elektrické pripojenia musia byť prísne v súlade s bezpečnostnými predpismi.
Elektrické zapojenie
Pri mechanických termostatoch musia byť vodič L (fázový vodič), vodič N (nulový vodič) a ovládací vodič pripojené k príslušným svorkám na kotli. Ovládací vodič musí byť izolovaný relé, aby sa zabránilo vplyvu štartovacieho prúdu kotla na termostat. Elektronické termostaty vyžadujú pripojenie k napájaciemu vedeniu, vedeniu teplotného snímača a komunikačnému vedeniu. Ak používate komunikačný protokol RS485, uistite sa, že polarita vodičov A/B je správna, aby ste predišli rušeniu signálu.
V jednom projekte rekonštrukcie kotla spôsobilo obrátené pripojenie komunikačného kábla poruchu výmeny údajov medzi termostatom a kotlom, čo malo za následok pretrvávajúce systémové chyby, kým sa problém nevyriešil opätovným zapojením. Okrem toho musia byť všetky káblové svorky obalené izolačnými objímkami a priemer vodiča by mal spĺňať požiadavky na menovitý prúd kotla.
Nastavenie parametrov
Nastavenie parametrov je kľúčovým krokom pri aktivácii funkcií systému. Mechanické termostaty vyžadujú nastavenie cieľovej teploty pomocou gombíka; ich rozsah je zvyčajne 5 - 30 ℃ a rozdiel (zvyčajne 2 - 3 ℃) je potrebné upraviť podľa potrieb vykurovania, aby sa predišlo častým cyklom spustenia a vypínania kotla. Elektronické termostaty vyžadujú nastavenie režimu vykurovania (napr. komfortný režim, úsporný režim), teploty ochrany proti zamrznutiu (zvyčajne 5 ℃) a funkcie spustenia/zastavenia časovača prostredníctvom ponuky.
Jeden používateľ v domácnosti uviedol, že jeho kotol bežal nepretržite po pripojení elektronického termostatu; pri kontrole sa zistilo, že funkcia „denného časovača“ nebola povolená, čo spôsobilo, že systém vykuroval 24 hodín v predvolenom režime. Okrem toho je potrebné kalibrovať presnosť teplotného snímača.
Funkčné testovanie
Funkčné testovanie je posledným krokom pri overovaní kvality pripojenia. Je potrebné sledovať, či je spustenie a vypnutie kotla prepojené s nastavenou teplotou termostatu. Napríklad po nastavení na 20 ℃ by sa kotol mal spustiť, keď teplota vody klesne na 19 ℃, a zastaviť, keď stúpne na 21 ℃. Súčasne by sa mala otestovať funkcia ochrany proti zamrznutiu. Keď sa teplota termostatu nastaví pod 5 ℃, kotol by mal automaticky prepnúť do režimu nízkej teploty. V jednom prípade viedla absencia funkcie ochrany proti zamrznutiu k zamrznutiu a prasknutiu potrubí v zime v noci, čo malo za následok značné náklady na opravu. Takéto prípady zdôrazňujú potrebu funkčného testovania.
S rozvojom technológie internetu vecí nová generácia termostatov podporuje diaľkové ovládanie prostredníctvom mobilnej aplikácie a analýzu údajov o spotrebe energie, ale ich pripojenie v podstate stále dodržuje spomínanú technickú logiku. Správne pripojenie nielen zlepšuje komfort vykurovania, ale vďaka presnej regulácii teploty znižuje aj spotrebu energie o 15 - 25 %, čo vytvára významné ekonomické a environmentálne výhody pre domácnosti a podniky.
Chybové hlásenia a ich riešenie pri kotloch Protherm Raja
Hoci je kotol Protherm Raja spoľahlivý, môžu sa pri jeho prevádzke vyskytnúť rôzne chybové hlásenia. Je dôležité poznať ich význam a možné riešenia. Vždy je však odporúčané v prípade pochybností kontaktovať autorizovaného servisného technika.
| Kód chyby | Popis | Možné riešenie |
|---|---|---|
| F0 | Strata tlaku vykurovacej vody (tlak klesol pod 0,6 bar). | Doplňte tlak vykurovacej vody na hodnotu medzi 1 až 2 bar. Kotol svoju činnosť obnoví automaticky. |
| F1 | Prerušený snímač vratného potrubia. | Skontrolujte správne zapojenie snímača alebo jeho prípadnú poruchu. Ak je zapojenie v poriadku a problém pretrváva, je potrebné kontaktovať servisného technika. |
| F3 | Zvýšenie teploty vykurovacej vody (teplota prekročila 95°C). | Vypnite a znova zapnite kotol. Po vychladnutí vody by sa mala činnosť obnoviť. Skontrolujte pripojenie so zásobníkom teplej vody. Ak reset nepomôže, kontaktujte servis. Možnou príčinou môže byť zanesené čerpadlo alebo filter. |
| F4 | Snímač teploty teplej vody je prerušený. | Ohrev zásobníka teplej vody sa vypne. Skontrolujte odpor snímača a prívodné káble z riadiacej dosky. Ak je všetko v poriadku, je potrebný zásah servisného technika. |
| F5 | Porucha vonkajšieho čidla. | Pravdepodobne došlo k skratu alebo vypojeniu vonkajšieho čidla. Skontrolujte správne pripojenie vonkajšieho čidla. Chyba sa môže objaviť aj v prípade, že je zvolený režim riadenia podľa vonkajšej teploty, ale vonkajšie čidlo nie je nainštalované. V takom prípade je potrebné zmeniť nastavenie riadenia kotla. |
| F6 | Prerušenie vnútorného čidla. | Skontrolujte pripojenie senzora alebo snímača a jeho nastavenia. Pri tejto poruche je najlepšie kontaktovať servis. |
| F10 | Skrat snímača vykurovacej vody na výstupe. | Skontrolujte zapojenie snímača a prípadné poškodenie kábla. Ak nie sú zistené žiadne problémy, zavolajte servis. |
| F20 (*F3) | Prehriatie kotla. | Kotol sa vypne a po vychladnutí obnoví prevádzku. Ak sa hlásenie opakuje, kontaktujte servis, pretože príčinou môže byť upchatý filter. |
| F22 | Nedostatočné množstvo vody. | V systéme vykurovacej vody je príliš málo vody, kotol sa automaticky odstaví. Doplňte okruh vykurovanej vody na správne množstvo a zresetujte kotol. Najvhodnejšie je však zavolať servisného technika. |
Poznámka: V starších verziách kotlov sa môžu hlásenia líšiť, napr. F3=F20.
Dôležitosť pravidelného servisu
Pre predchádzanie poruchám a zabezpečenie dlhej životnosti kotla je kľúčový pravidelný servis. Podcenenie preventívnych prehliadok môže viesť k častejšiemu výskytu chybových hlásení a drahším opravám. Preventívne prehliadky, ktoré sa zvyčajne pohybujú v rozmedzí 20-100 €, sú investíciou, ktorá môže zabrániť nutnosti kúpy nového kotla. Počas pravidelnej prehliadky môže servisný technik identifikovať potenciálne problémy, vykonať potrebné úkony na údržbu a poskytnúť rady pre správne používanie kotla v krízových situáciách. Bezpečnosť vašej domácnosti by mala byť vždy na prvom mieste.
V prípade akýchkoľvek problémov alebo potreby odborného zásahu je dôležité kontaktovať servisných technikov. Na stránkach protherm.sk v sekcii "Kontakt: predaj, montáž, servis" môžete pomocou vyhľadávania nájsť najbližšieho odborníka vo vašom okolí.
