Komplexný sprievodca: Ako správne zakresliť kotol do pôdorysu a čo všetko zvážiť pri plánovaní vykurovania

Pri plánovaní alebo rekonštrukcii domu je dôležité správne zakresliť všetky prvky do pôdorysu. Jedným z kľúčových prvkov je aj kotol, ktorý zabezpečuje vykurovanie a ohrev vody v domácnosti. Pôdorys je základný technický výkres, ktorý zobrazuje usporiadanie miestností a umiestnenie jednotlivých prvkov v budove. Správne zakreslenie kotla do pôdorysu je dôležité pre plánovanie inštalácie, zabezpečenie dostatočného priestoru a splnenie bezpečnostných predpisov.

V nasledujúcich častiach sa budeme venovať rôznym typom kotlov, symbolom používaným v pôdorysoch a praktickým tipom pre ich zakresľovanie, ako aj dôležitým aspektom plánovania vykurovania a súvisiacich inštalácií.

Typy kotlov a ich špecifiká

Na trhu existuje niekoľko typov kotlov, ktoré sa líšia svojimi vlastnosťami a požiadavkami na inštaláciu. Medzi najbežnejšie patria:

• Plynové kotly: Využívajú zemný plyn alebo propán-bután na ohrev vody. Sú efektívne a relatívne lacné na prevádzku, ale vyžadujú pripojenie na plynovú sieť a komín na odvod spalín. Plynový kotol využíva zemný plyn, ktorý prechádza do spaľovacej komory, kde sa vďaka iskre zapáli. Tento proces vytvára teplo, ktoré ohrieva vodu cirkulujúcu v radiátoroch a zaisťuje, aby bol váš domov teplý. Keď je vonku chladnejšie, kotol potrebuje pracovať intenzívnejšie a spotrebuje viac energie. Plynové kotly sú najúčinnejšie, keď je teplota vykurovania nastavená na 65-75 °C a teplá voda na 50-60 °C.
• Elektrické kotly: Ohrievajú vodu pomocou elektrickej energie. Sú jednoduché na inštaláciu a nevyžadujú komín, ale ich prevádzka môže byť drahšia v závislosti od ceny elektriny. Tieto kotly premieňajú elektrickú energiu na teplo pomocou vykurovacích špirál. Voda prechádza cez tieto špirály, kde sa ohrieva, a potom cirkuluje do radiátorov alebo podlahového kúrenia. Na rozdiel od plynových kotlov, elektrické kotly nevytvárajú spaliny, takže nevyžadujú komín alebo ventilačný systém.
• Kondenzačné plynové kotly: Tento typ kotla využíva teplo z odpadových plynov, ktoré by inak uniklo do ovzdušia. V kondenzačnom kotli sa plyn spaľuje podobne ako v bežnom plynovom kotli, ale zároveň sa využíva aj kondenzačné teplo z pary, ktorá vzniká pri spaľovaní. Týmto spôsobom sa dosahuje vyššia energetická efektivita. Kondenzačné kotly pracujú najlepšie pri nižších teplotách, ideálne okolo 55 °C, čo umožňuje kondenzáciu a maximálne využitie energie.
• Kotly na tuhé palivo: Spaľujú drevo, uhlie alebo pelety na ohrev vody. Sú vhodné pre oblasti, kde je dostupnosť a cena tuhých palív priaznivá, ale vyžadujú pravidelné dopĺňanie paliva a čistenie. Technický prehľad splyňovacích kotlov ATMOS DCxxSP poskytuje informácie o automatickej prevádzke, systéme spaľovania dreva a peliet, regulácii a odporúčanej inštalácii.
• Tepelné čerpadlá: Využívajú energiu z okolitého prostredia (vzduch, zem, voda) na ohrev vody. Sú ekologické a efektívne, ale ich inštalácia môže byť nákladnejšia.

Zásady a symboly pre zakresľovanie kotla do pôdorysu

V pôdorysoch sa kotly zvyčajne označujú pomocou štandardizovaných symbolov. Tieto symboly sa môžu mierne líšiť v závislosti od konkrétneho softvéru alebo normy, ale vo všeobecnosti sú ľahko rozpoznateľné. Pri zakresľovaní kotla do pôdorysu je potrebné dodržiavať niekoľko zásad, aby bol výkres presný a zrozumiteľný:

1. Zmerajte rozmery kotla: Pred zakreslením si zistite presné rozmery kotla (šírku, výšku, hĺbku) a priestorové požiadavky pre jeho inštaláciu a údržbu.
2. Vyberte vhodné umiestnenie: Kotol by mal byť umiestnený v miestnosti, ktorá spĺňa bezpečnostné predpisy a umožňuje jednoduchý prístup pre údržbu a opravy. Zvážte aj blízkosť prívodných potrubí a odvodu spalín.
3. Použite správny symbol: Vyberte symbol, ktorý zodpovedá typu kotla a je v súlade s používanými normami a zvyklosťami.
4. Zakreslite prívodné a odvodné potrubia: Presne zakreslite prívodné potrubia pre vodu, plyn alebo elektrinu a odvodné potrubia pre spaliny (ak je to potrebné).
5. Zohľadnite bezpečnostné predpisy: Pri zakresľovaní kotla zohľadnite všetky platné bezpečnostné predpisy, ako sú minimálne vzdialenosti od horľavých materiálov, požiadavky na vetranie a pod.
6. Uveďte doplňujúce informácie: Do pôdorysu uveďte doplňujúce informácie o kotle, ako je jeho typ, výkon, výrobca a model.

Príklad zakreslenia kotla do pôdorysu

Predstavme si, že potrebujeme zakresliť plynový kotol do pôdorysu rodinného domu. Kotol má rozmery 60 x 40 x 30 cm a je umiestnený v technickej miestnosti. Postupujeme nasledovne:

• Zmeráme rozmery kotla: Zistíme presné rozmery kotla (60 x 40 x 30 cm).

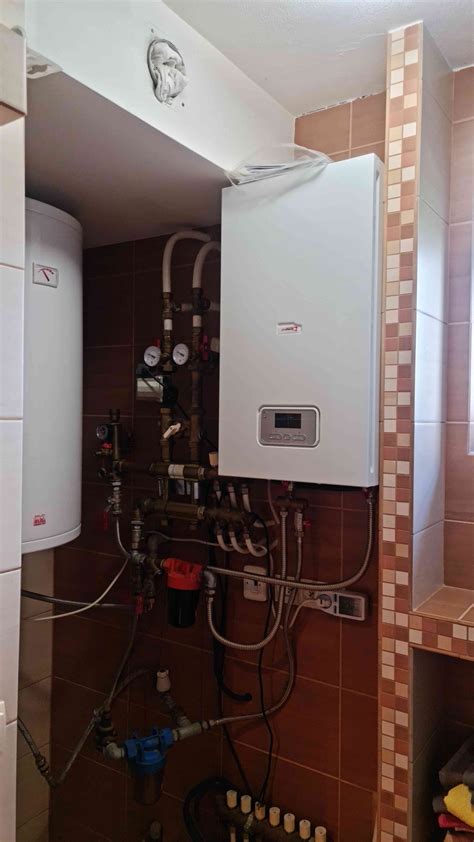

• Vyberieme umiestnenie: Kotol umiestnime do technickej miestnosti, ktorá spĺňa bezpečnostné predpisy a má prístup k plynovej prípojke a komínu.
• Použijeme správny symbol: V pôdoryse použijeme obdĺžnik s rozmermi 60 x 40 cm a označíme ho písmenom "G" (plyn) alebo symbolom plameňa.
• Zakreslíme prívodné a odvodné potrubia: Zakreslíme prívodné potrubie pre plyn a odvodné potrubie pre spaliny, ktoré vedie do komína.
• Zohľadníme bezpečnostné predpisy: Uistíme sa, že kotol je umiestnený v dostatočnej vzdialenosti od horľavých materiálov a že technická miestnosť má dostatočné vetranie.
• Uvedieme doplňujúce informácie: Do pôdorysu uvedieme typ kotla (napr. kondenzačný plynový kotol), jeho výkon (napr. 24 kW) a výrobcu (napr. Vaillant).

Alternatívne prístupy k vykurovaniu a ich zakresľovanie

Okrem tradičných kotlov existujú aj alternatívne spôsoby vykurovania, ktoré si vyžadujú špecifický prístup k zakresľovaniu do pôdorysu. Medzi najčastejšie patria:

• Kachľové pece: Vykurovacie telesá, ktoré využívajú akumuláciu tepla v kachliach. V pôdoryse sa zakresľujú ako masívne telesá s označením "K" (kachle) a symbolom plameňa.
• Krby: Otvorené alebo uzavreté ohniská, ktoré slúžia na vykurovanie a estetické účely. V pôdoryse sa zakresľujú ako ohniská s označením "F" (fire) a symbolom plameňa.

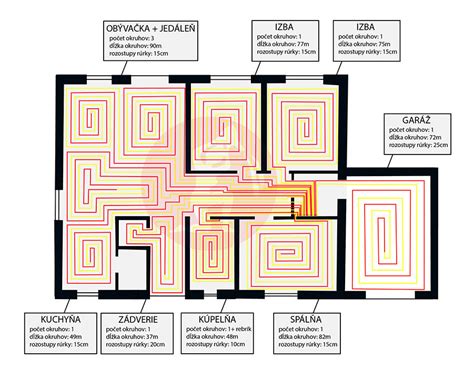

• Podlahové vykurovanie: Systém vykurovania, ktorý využíva teplovodné alebo elektrické rozvody umiestnené pod podlahou. V pôdoryse sa zakresľuje symbolom vlnoviek pod podlahou a označením "FH" (floor heating).
• Solárne panely: Zariadenia, ktoré premieňajú slnečnú energiu na teplo alebo elektrinu. V pôdoryse sa zakresľujú na streche budovy s označením "SP" (solar panel) a symbolom slnka.

Pri zakresľovaní týchto alternatívnych systémov vykurovania je dôležité zohľadniť ich špecifické požiadavky na inštaláciu, priestor a bezpečnostné predpisy.

Výpočet výkonu kotla a faktory ovplyvňujúce tepelné straty

Pred projektovaním vykurovacieho systému alebo inštaláciou vykurovacieho zariadenia je dôležité vybrať plynový kotol schopný generovať požadované množstvo tepla pre miestnosť. Preto je dôležité vybrať zariadenie s takým výkonom, aby jeho výkon bol čo najvyšší a jeho zdroj bol dlhý. Výkon plynového kotla sa vyberá s prihliadnutím na individuálne vlastnosti domu. Správne zvolené zariadenie bude pracovať čo najefektívnejšie s minimálnou spotrebou paliva.

Zariadenia, ktorých tepelný výkon presahuje skutočnú potrebu tepla, budú pracovať neefektívne, keď ako nedostatočne výkonné zariadenie nedokáže správne vykúriť miestnosť. Ak takýto kotol vykonáva svoju prácu na hranici svojich možností, potom sa jeho životnosť znižuje. Výsledkom je, že účinnosť zariadenia klesá, diely sa rýchlejšie opotrebúvajú a tvorí sa kondenzát. Preto je potrebné vypočítať optimálny výkon.

Požadovaný výkon zariadenia priamo závisí od tepelných strát miestnosti. Keď poznáte mieru tepelných strát, môžete vypočítať výkon plynového kotla alebo akéhokoľvek iného vykurovacieho zariadenia.

Čo sú tepelné straty miestnosti?

Každá miestnosť má určité tepelné straty. Teplo vychádza zo stien, okien, podláh, dverí, stropov, takže úlohou plynového kotla je kompenzovať množstvo vychádzajúceho tepla a zabezpečiť určitú teplotu v miestnosti. To si vyžaduje určitý tepelný výkon.

Experimentálne sa zistilo, že najväčšie množstvo tepla uniká cez steny (až 70 %). Cez strechu a okná môže unikať až 30 % tepelnej energie a ventilačným systémom až 40 %. Najnižšie tepelné straty pri dverách (až 6 %) a podlahách (až 15 %).

Faktory ovplyvňujúce tepelné straty v domácnosti:

• Umiestnenie domu: Každé mesto má svoje vlastné klimatické vlastnosti. Pri výpočte tepelných strát je potrebné vziať do úvahy kritickú negatívnu teplotnú charakteristiku regiónu, ako aj priemernú teplotu a trvanie vykurovacej sezóny.
• Umiestnenie stien vzhľadom na svetové strany: Je známe, že veterná ružica sa nachádza na severnej strane, takže tepelné straty steny umiestnenej v tejto oblasti budú najväčšie. V zime fúka studený vietor veľkou silou zo západnej, severnej a východnej strany, takže tepelné straty týchto stien budú vyššie.
• Plocha vykurovanej miestnosti: Množstvo strateného tepla závisí od veľkosti miestnosti, plochy stien, stropov, okien, dverí.

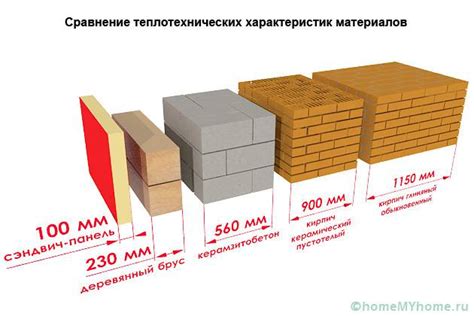

• Tepelné inžinierstvo stavebných konštrukcií: Akýkoľvek materiál má svoj vlastný koeficient tepelného odporu a koeficient prestupu tepla. Informácie o skladbe stien, stropov, podláh a ich hrúbke nájdete v technickom pláne bývania.
• Okenné a dverové otvory: Čím väčšia je plocha okenných a dverných otvorov, tým vyššie sú tepelné straty. Pri výpočtoch je dôležité vziať do úvahy vlastnosti inštalovaných dverí a okien s dvojitým zasklením.
• Účtovanie vetrania: Vetranie v dome vždy existuje, bez ohľadu na prítomnosť umelého krytu.

Vzorce pre výpočet tepelných strát

Pre výpočet tepelných strát sa používajú dva hlavné vzorce. Najprv sa určí hodnota tepelného odporu obvodových konštrukcií a následne tepelné straty.

Pre určenie tepelného odporu použite výraz:

R = B / K

Kde:

• R - hodnota tepelného odporu obvodových konštrukcií meraná v (m²*K)/W.
• B - hrúbka materiálu, zaznamenaná v metroch.
• K - súčiniteľ tepelnej vodivosti materiálu, z ktorého je zhotovená obvodová konštrukcia, meraný vo W/(m*K). (Súčiniteľ tepelnej vodivosti je tabuľkový parameter, závisí od hustoty a zloženia materiálu, môže sa líšiť od tabuľkového, preto je dôležité prečítať si technickú dokumentáciu k materiálu.)

Používa sa aj základný vzorec na výpočet tepelných strát:

Q = L x S x dT / R

Vo výraze:

• Q - tepelné straty, merané vo W.
• S - plocha obvodových konštrukcií (steny, podlahy, stropy).
• dT - rozdiel medzi požadovanou vnútornou a vonkajšou teplotou sa meria a zaznamenáva v C.
• R - hodnota tepelného odporu konštrukcie, m²•C/W, ktorá sa zistí pomocou vyššie uvedeného vzorca.
• L - koeficient v závislosti od orientácie stien vzhľadom na svetové strany (dodatočné koeficienty umožňujú pri výpočtoch zohľadniť zvláštnosti tepelných strát zo stien umiestnených v rôznych smeroch sveta).

Ak máte k dispozícii potrebné informácie, môžete manuálne vypočítať tepelné straty konkrétnej budovy.

Nastavenie teploty a regulácia vykurovania

Majitelia plynových kotlov si často lámu hlavu nad tým, ako nastaviť systém tak, aby nespotreboval príliš veľa energie. Nastavenie kotla ovplyvňuje viacero faktorov. Okrem konkrétnej teploty, ktorú chcete získať, rozhodujú aj výkon použitého kotla, rozmery domu, počet vnútorných stien, správne zvolený systémový regulátor, izolácia budovy.

Bežnou chybou používateľov plynových kotlov je voľba príliš vysokej teploty s cieľom mať dostatok tepla. Nech už je váš teplotný štandard nastavený tak či onak, priemerné odporúčané teploty v domácich miestnostiach sú takéto:

Typickým zariadením kvantitatívnej regulácie je priestorový termostat, ktorý možno označiť za základ celého regulačného systému. Ide o pomerne jednoduchú a spoľahlivú reguláciu teploty v miestnosti. Priestorový termostat meria teplotu v miestnosti, kde je nainštalovaný, a reguluje výkon kotla tak, aby sa v danej miestnosti dosiahla (alebo udržala) nastavená teplota.

Ako typický príklad kvalitatívnej regulácie sa dá uviesť ekvitermická regulácia, ktorá patrí medzi základné spôsoby centrálneho riadenia tepelného výkonu vykurovacích zariadení. Ide o reguláciu teploty vykurovacej vody v závislosti od vonkajšej teploty, pričom vzájomnú závislosť medzi týmito veličinami udáva vykurovacia krivka. V súčasnosti sú obidva typy regulácie považované za štandardnú súčasť kotla a preto ich možno zakúpiť aj vo výhodných setoch spolu s vykurovacím kotlom.

Po inštalácii plynového kotla je, samozrejme, potrebné reguláciu správne nastaviť. Tento program umožňuje nastaviť rôzne cieľové teploty v rôznych časových intervaloch (pre každý deň v týždni). Termostat následne automaticky zapína a vypína kúrenie v prednastavených časoch, bez toho, aby ste ho museli manuálne ovládať. Najbežnejším príkladom režimu časového harmonogramu je nastavenie nižšej teploty v čase, keď nie ste doma, a naopak vyššej teploty v čase, keď sa vrátite z práce alebo deti zo školy.

Inteligentné domy a diaľkové ovládanie vykurovania

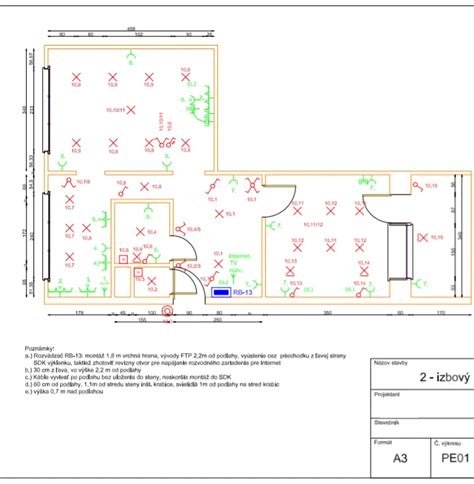

V súčasnosti sa čoraz viac domov vybavuje inteligentnými systémami, ktoré umožňujú automatické riadenie vykurovania, osvetlenia a ďalších funkcií. V prípade inteligentných domov je dôležité zakresliť do pôdorysu aj prvky inteligentnej elektroinštalácie, ako sú senzory, ovládače a centrálne riadiace jednotky. Monitoring kotla sa stáva štandardnou súčasťou inteligentných domácností. Zmeniť požadovanú teplotu v miestnosti, prípadne iné nastavenia kotla na diaľku, nie je žiadnym problémom.

Už pri inštalácii si zvolíte základné parametre a nastavíte požadované teploty riadenia vykurovania (napríklad komfortný, nočný a ekonomický režim) a taktiež definujete intervaly vykurovania, teda časový harmonogram. Inteligentné systémy umožňujú riadiť vykurovací systém aj na diaľku, a vykurovací systém môžete poľahky ovládať cez váš smartfón lebo tablet. Logamatic TC100 je vybavený inovatívnou funkciou detekcie prítomnosti a dokáže rozpoznať GPS polohu vášho smartfónu, takže môžete požadovanú teplotu nastaviť ešte pred návratom domov.

Inteligentný dom má namiesto klasickej elektroinštalácie tzv. inteligentnú, ktorá dokáže ovládať čo­koľvek v objekte, čo je pripojené na elek­trický prúd. V inteligentnom dome Domintell je možné ovládať jedným systémom osvetlenie, vykurovanie či chladenie, tieniacu techniku, brány, okná či zavlažovanie. Zároveň dokáže zastrešiť rôzne technológie a externé systémy tak aby ich prevádzka bola efektívna a navzájom spolupracovali. Zvyšuje pohodlie bývajúcich, odbremeňuje ich od mnohých činností, „stráži dom“ a umožňuje ovládať dom aj na diaľku.

Inštalačné požiadavky a dôležité aspekty pri výbere kotla

Hlavnou podmienkou inštalácie plynového kotla je inštalácia vnútornej plynovej siete pripojenej k centralizovanému zásobovaniu plynom, skupine fliaš alebo držiaku plynu. Pri výbere plynového kotla je potrebné vziať do úvahy priemer potrubia prívodu plynu a vykurovania. Na inštaláciu dvojokruhového kotla musí byť dom vybavený vodovodným systémom, ktorého minimálny tlak si tiež vyžaduje zváženie pred nákupom. Pre správny výber plynového kotla je potrebné vziať do úvahy tlak v prívodnom potrubí plynu. Ak je pripojený k centralizovanej sieti, indikuje to dodávateľ paliva.

Výkon plynového zariadenia priamo súvisí s veľkosťou jednotky, typom inštalácie a dizajnom. Nástenná verzia je kompaktnejšia, ale treba poznamenať, že za 1 minútu nástenný kotol zohreje iba 0,57 litra vody na 25º. To je prijateľné pre chatu alebo byt, na vykurovanie veľkej budovy je potrebná výkonnejšia jednotka. Podlahové plynové kotly sa kupujú, ak je objem chladiacej kvapaliny cirkulujúcej cez systém väčší ako 150 litrov. Výkon sa pohybuje od 10 do 55 alebo viac kW. Podlahové plynové kotly je možné použiť ako vykurovací kotol aj ako ohrievač vody, schopný súčasne zásobovať vodou až 4 body vody. Podlahové plynové zariadenie pre vykurovacie systémy sa vyrába v širokej škále modifikácií, ktorých objem môže dosiahnuť 280 litrov.

Faktory ovplyvňujúce nastavenie teploty kotla

Okrem typu kotla, sú dôležité aj tieto faktory:

• Veľkosť domácnosti: Väčšie domy alebo byty s viacerými miestnosťami potrebujú vyššiu teplotu na zabezpečenie rovnomerného vykurovania, najmä v miestnostiach vzdialenejších od kotla.
• Úroveň izolácie domu: Domy s kvalitnou izoláciou - dobre utesnené okná, dvere, zateplené steny a podkrovia - zadržiavajú teplo oveľa lepšie a umožňujú nastavenie nižšej teploty kotla. Skladba obvodového plášťa je prepočítaná tak, aby dom spĺňal požadované teplotechnické parametre. V prípade ak chcete použiť tenšie murivo a inú hrúbku zatepľovacieho systému, doporučujeme tento krok vopred konzultovať, aby sa nestalo že dom nesplní teplotechnické podmienky pri kolaudácii (toto preukáže energetický certifikát).
• Typ vykurovacieho systému: Radiátory však vyžadujú vyššie teploty (okolo 65-75 °C), aby efektívne šírili teplo do miestnosti.
• Individuálne potreby a preferencie: Niektorí ľudia preferujú teplejšie prostredie, zatiaľ čo iným vyhovuje chladnejšia teplota. Tieto preferencie môžu ovplyvniť, ako vysoko nastavíte teplotu na kotli.
• Energetická účinnosť a technický stav kotla: Staršie alebo zle udržiavané kotly môžu byť menej efektívne a vyžadovať vyššie nastavenia teploty, aby dosiahli požadovaný tepelný výkon.

Praktické tipy pre efektívne vykurovanie

• Využívajte termostatické hlavice a zónové vykurovanie: Nainštalujte termostatické hlavice na radiátory a využívajte zónové vykurovanie na reguláciu teploty v rôznych miestnostiach podľa potreby.
• Zateplenie a tesnenie: Zlepšite izoláciu vášho domu - zateplenie stien, výmena okien a dverí alebo tesnenie štrbín môžu výrazne znížiť tepelné straty.
• Využívajte inteligentné termostaty: Inteligentné termostaty vám umožňujú programovať vykurovanie podľa vašich denných režimov a monitorovať spotrebu.
• Vetrajte s rozumom: V zime vetrajte krátko a intenzívne, aby sa vzduch vymenil bez zbytočných tepelných strát.
• Optimalizujte umiestnenie nábytku a závesov: Uistite sa, že radiátory nie sú zakryté nábytkom alebo hrubými závesmi, ktoré bránia prúdeniu tepla do miestnosti.

Projektová dokumentácia a energetický certifikát

Katalógový projekt RD obsahuje 3x Projekt na stavebné povolenie (PSP), 3x Realizačný projekt (RP) a digitálna podpora pre klientov na našej web stránke. Projekt PSP obsahuje projekty: Architektonicko-stavebné riešenie, Statika, Zdravotechnika, Kúrenie, Elektroinštalácie, Vzduchotechnika (ak je riešená), Tepelno-technické posúdenie, Požiarna ochrana. Projekt RP obsahuje projekty: Architektonicko-stavebné riešenie, Statika, Zdravotechnika, Kúrenie, Elektroinštalácie, Vzduchotechnika (ak je riešená), Rozpočet, Výkazy výmer.

Okrem projektu domu budete potrebovať ešte osadenie (situácia s napojením na inžinierske siete). Keďže každý pozemok je iný, osadenie je potrebné vždy robiť individuálne. Osadenie by mal robiť projektant z blízkosti miesta výstavby kvôli znalostiam miestnych podmienok a požiadaviek úradov.

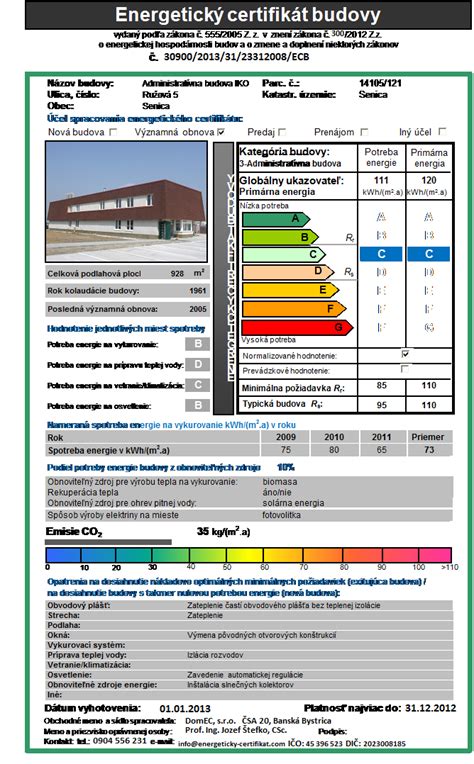

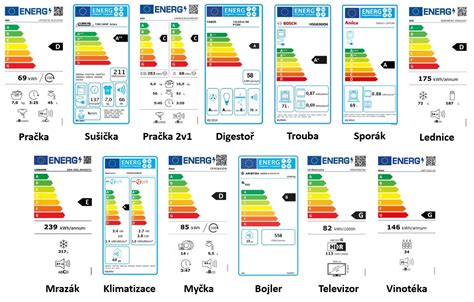

Energetický certifikát vyplýva podľa Zákona 555/2005 a Vyhlášky 311/2009 MVaRR SR, ktorou sa ustanovujú podrobnosti o výpočte energetickej hospodárnosti budov a obsah energetického certifikátu. Energetický certifikát potrebný ku kolaudácii je normalizovaným hodnotením potreby energie v budove vyrátaný s použitím normalizovaných údajov o vonkajšom a vnútornom prostredí a o skutočnom použití stavebných materiálov a technického vybavenia. Energetický certifikát zatrieďuje budovu do energetickej triedy od A po G, pričom trieda A hovorí o najkvalitnejšej triede.

Energetický certifikát sa vystavuje po dokončení stavby na základe reálneho stavu domu v termíne spracovania certifikátu - pred kolaudáciou. Vo všeobecnosti teplotechnické parametre vylepšujú obnoviteľné zdroje ako napr. solárne panely, tepelné čerpadlá, vetranie s rekuperáciou. Naopak, čisto elektrický zdroj (elektrokotol, elektrické vykurovacie rohože) tieto parametre zhoršujú a je možné, že dom nakoniec nesplní požadované teplotechnické parametre.

Zmeny v projektoch a autorský súhlas

V každom katalógovom projekte je možné robiť zmeny - spôsob, cena a termín závisí od konkrétnych zmien a ich náročnosti. Na drobné zmeny (posuny nenosných priečok, posuny, zmeny rozmerov okien apod.) dávame bezplatný autorský súhlas, na základe ktorého môže zmeny vykonať stavba v spolupráci so stavebným dozorom. V takomto prípade zmeny nezakresľujeme do projektu. Pri kolaudácii predložíte náš autorský súhlas a stavebný dozor alebo stavbyvedúci zakreslí červenou farbou zmeny vykonané počas stavby do jedného paré projektu odloženého ku kolaudácii.

Ak sú zmeny zložitejšie (napr. zásahy do statiky domu, zmena niektorého hlavného rozmeru, zmena tvaru strechy, dostavba suterénu, garáže apod.) - urobíme Vám bezplatnú cenovú a termínovú ponuku na zmeny. Pokiaľ ju akceptujete, na základe obojstranne podpísanej zmluvy spracujeme projekt so zmenami. Ak sú však zmeny príliš veľké (napr. zmeny obidvoch hlavných rozmerov domu, veľké dispozičné zmeny apod.), je potrebné zvážiť možnosť individuálneho projektu na mieru, keďže projekt bude potrebné navrhnúť nanovo, čomu zodpovedá aj vyššia cena a dlhší termín.

Aj na väčšie zmeny môžeme dať bezplatný autorský súhlas a zmenu projektu v tom prípade vykoná iný projektant. Predĺženie a rozšírenie katalógového projektu rodinného domu nedoporučujeme, vzhľadom na to, že takáto zmena projektu si vyžaduje preriešiť statiku domu, navrhnúť nový krov a je nutné zapojenie na preriešenie projektu aj iné profesie (zdravotechnika, ústredné kúrenie atď.). Takouto zmenou sa značne navyšuje cena projektu niekedy až na dvojnásobok, čím sa znižuje opodstatnenie kúpy katalógového projektu.

Za menej náročnú zmenu považujeme predĺženie rodinného domu v smere hrebeňa, kde je nutné vyriešiť uloženie stropu. V každom prípade od nás získate autorské povolenie na požadované zmeny v projekte, na základe ktorého Vám ich projektant zakreslí do projektu. Autorské povolenie poskytujeme bezplatne. Cena vykonanej zmeny v projekte závisí na dohode s projektantom.

Uzemnenie, pospojovanie a ochrana pred bleskom

Text je určený pre investorov, projektovo zameraných zákazníkov a pokročilých domácich majstrov, ktorí chcú rozumieť princípom uzemnenia, pospojovania a ochrany pred bleskom v rodinnom dome. Návrh uzemnenia, pospojovania a bleskozvodu vychádza najmä z STN 33 2000-4-41 (ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-54 (uzemnenie a ochranné vodiče) a súboru noriem STN EN 62305 pre ochranu pred bleskom. Ak staviate nový rodinný dom alebo riešite rozsiahlu rekonštrukciu elektroinštalácie, uzemnenie a pospojovanie rozhodnú o tom, či vám budú ističe, prúdové chrániče, bleskozvod a SPD skutočne fungovať. Uzemnenie a pospojovanie tvoria „neviditeľný základ“ bezpečnej elektroinštalácie.

Dôležité upozornenie: Nesprávne alebo nedostatočné uzemnenie môže viesť k nefunkčnej ochrane pred úrazom elektrickým prúdom, k poškodeniu zariadení pri blesku alebo prepätí a k problémom pri revízii.

Základový uzemňovač

Na obvodový základový uzemňovač sa najčastejšie používa Uzemňovacia pásovina 30×4 - Fe/Zn - t195304. Z hľadiska noriem musí mať oceľový uzemňovací prvok dostatočný prierez a mechanickú odolnosť, aby bezpečne odvádzal poruchové a prípadné bleskové prúdy počas celej životnosti stavby. Guľatina Ø10 mm Fe/Zn má prierez približne 78,5 mm² a v praxi sa používa najmä na vývody zo základov - spája výhody dostatočného prierezu a dobrej tvarovateľnosti. V samotných základoch je výhodnejšia pásovina 30×4 mm Fe/Zn. Má veľkú styčnú plochu betón-kov-zemina, znižuje rozptylový odpor uzemnenia a pomáha rovnomerne rozložiť potenciál po obvode stavby. Pásovina alebo guľatina by mala byť zo všetkých strán obtečená betónom približne 5-10 cm.

Príklad: Bungalov so základovou doskou: Projektant navrhne obvodový základový uzemňovač z pásoviny 30×4 mm Fe/Zn vedený po obvode dosky. V každom rohu sú pripojené vývody z guľatiny Ø10 mm Fe/Zn (svorky SR 03 B) pre zvody bleskozvodu a samostatný vývod k HUS v technickej miestnosti.

Životnosť základového uzemňovača závisí aj od prostredia, v ktorom sa nachádza. Hliník je bežný materiál pre vedenia, ale pre trvalé zemniče v betóne a zemine je nevhodný. Priamy kontakt rôznych kovov môže vytvárať galvanické články, ktoré urýchľujú koróziu menej ušľachtilého kovu. Dlhodobo nie je zaručená stabilita kontaktov - prechodové odpory môžu rásť a ochranná funkcia uzemnenia sa zhoršuje.

Hlavné a doplnkové pospojovanie

• Hlavné pospojovanie (HUS): Hlavné ekvipotenciálne pospojovanie spája všetky dôležité vodivé časti domu na jedno miesto - HUS. HUS býva často umiestnená v technickej miestnosti, pri hlavnom rozvádzači alebo pri elektromerovej skrini. Prieres vodiča hlavného pospojovania sa odvodzuje od prierezu najväčšieho ochranného vodiča (PE) v inštalácii.
• Doplnkové pospojovanie: Rieši sa v priestoroch so zvýšeným rizikom - typicky v kúpeľni, okolo bazéna, pri kotolni, tepelnom čerpadle, technológii FVE alebo strojových zariadeniach. Doplnkové pospojovanie sa pripája na HUS, spravidla samostatným zeleno-žltým vodičom. Tip: Doplnkové pospojovanie plánujte už pri hrubej stavbe - po obkladoch a dokončení kúpeľne či technickej miestnosti sa zemniace vodiče dodatočne dopĺňajú veľmi ťažko.

Bleskozvod a prepäťová ochrana (SPD)

Ak sa na dome realizuje bleskozvod podľa STN EN 62305, musí byť súčasťou jedného koordinačného systému uzemnenia. Trieda ochrany pred bleskom (LPS I-IV) sa neurčuje podľa toho, či ide o rodinný dom, ale podľa výpočtu rizika podľa STN EN 62305-2. Norma požaduje minimálne dva zvody bleskozvodu a zároveň obmedzuje maximálnu vzdialenosť medzi zvodmi po obvode budovy (orientačne napr. 15 m pri LPS III, 20 m pri LPS IV). Počet zvodov závisí od triedy ochrany (LPS) a obvodu domu.

Z hľadiska ochrany pred bleskom rozlišujeme zemniče typu B (prstencové a základové zemniče) a zemniče typu A (tyče, pásy, dosky v zemi). Pri bežnom rodinnom dome s pôdorysom okolo 10×12 m na štandardnom podloží často postačuje jeden uzavretý prstenec.

Okrem samotného bleskozvodu je dôležitá aj vnútorná ochrana pred prepätím. Pre hlavné SPD typu 1/T1+T2 sa v rodinných domoch používa typicky vodič Cu min. 16 mm² s čo najkratšou dĺžkou vodiča k PE/HUS. FVE a bleskozvod musia byť súčasťou jedného koordinovaného systému uzemnenia. Nosná konštrukcia panelov je buď v bezpečnej separačnej vzdialenosti, alebo je priamo zahrnutá do LPS.

Časté chyby pri uzemnení a pospojovaní:

• Chýbajúci alebo nedostatočný základový uzemňovač - riešenie až po dokončení stavby je drahšie a menej účinné.
• Neexistujúce alebo slabé hlavné pospojovanie - HUS „niekde“ v rozvádzači bez jasného pripojenia všetkých kovových rozvodov.
• Neprepojenie bleskozvodu a uzemňovacej sústavy - samostatné zemniče bez koordinácie môžu zhoršiť rozdelenie potenciálov pri blesku.
• Príliš dlhé alebo nevhodne vedené vodiče medzi SPD, HUS a uzemnením - zhoršenie účinnosti prepäťovej ochrany.
• Nekvalitné spoje a korózia - použitie nevhodných svoriek, neprofesionálne zvary, chýbajúca povrchová úprava spojov v zemi.
• Neoznačené vývody uzemňovača a skúšobné svorky - po dokončení stavby ich nie je možné bezpečne nájsť.
• Ostrovné uzemnenia - samostatná „tyčka“ pre FVE, osobitná pre dom, ďalšia pre TČ.

Tip: Už pri zakladaní stavby si urobte fotodokumentáciu vývodov uzemňovača a trasovania pásoviny. Pomôže to pri neskoršej montáži HUS, bleskozvodu, pri revízii a pri prípadných úpravách.
