Keď vrták pracuje správne, užívateľ nemá žiadne otázky. Existujú však prípady, ktoré si vyžadujú demontáž, a mnohí vstupujú do strnulosti, riešiac problém: ako odstrániť kazetu z vrtáka. Každý, kto skutočne pracuje s elektrickou vŕtačkou, jedného dňa narazí na problém s opotrebovaním čeľustí skľučovadla alebo ich úplným zničením. Bez skľučovadla je vŕtačka nepoužiteľné zariadenie, takže nám zostávajú iba dve možnosti: buď si kúpime novú vŕtačku, alebo zaobstaráme nové skľučovadlo a vymeníme ho.
Vyskytla sa takáto porucha: otáča sa skľučovadlo voči hriadeľu nástroja. Dôvodom tohto správania je poškodenie závitovej časti montážneho zariadenia, alebo došlo k poškodeniu kužeľa na pristávacom kuželi. Výmena skľučovadla je jednoduchá, ak poznáte konštrukciu tejto jednotky a spôsoby jej pripevnenia.
Typy upevnenia skľučovadla
Skľučovadlo na hriadeli elektrickej alebo ručnej vŕtačky sa montuje dvoma spôsobmi - kužeľovým spojením a závitom, takže je tu minimum odrôd.
Závitové pripojenie
Pri použití závitu v palcoch - UNF a označuje priemer: 1/2 ”. Tento typ zlúčeniny je považovaný za medzinárodný a používa sa vo všetkých nástrojoch zahraničných výrobcov. Na špeciálnu spoľahlivosť sa na hriadeľ umiestni zátka vo forme skrutky na ľavom závite - toto sa musí brať do úvahy pri zámene, ako rozoberať kazetu dovážaného vrtáka.
Odskrutkujte kazetu proti smeru hodinových ručičiek. Ak je niť utiahnutá k svedomiu, upneme hriadeľ nástroja do zveráka. Na odskrutkovanie sa používa plynový kľúč. Inštalácia sa vykonáva v opačnom poradí. Pri dotiahnutí nového hriadeľa zariadenia zablokujte voľnú ruku a vykonajte posledné otočenie uzamykacieho zariadenia.
Kužeľové pripojenie (Morse kužeľ)
Druhá metóda používa Morse kužeľ, ktorý sa dnes často nazýva kužeľový inštrumentálny. Hriadeľ má na konci kužeľovitú časť, na ktorej je namontované zariadenie, s malým úsilím potrebným na tesné spojenie. Označenie je nasledovné: B10, kde písmeno označuje použitie kužeľa, a obrázok označuje priemer chvostovej časti rezného nástroja. Odstránenie kazety z kužeľovitej časti hriadeľa je celkom jednoduché. Po demontáži je potrebné preleštiť kužeľové povrchy brúsnou tkaninou; ak sú na povrchu škrabance, potom ich odstráňte so súborom.

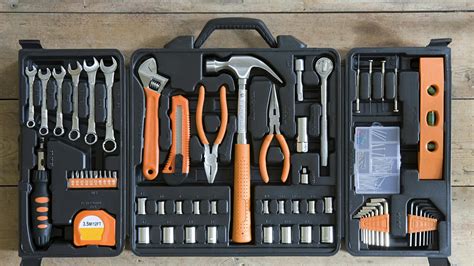

Potrebné nástroje
Pre výmenu skľučovadla budeme potrebovať iba dva kusy ručného náradia:
- Pre uchopenie vretena vŕtačky si pripravíme plochý kľúč. Presný rozmer sa môže u každej vŕtačky líšiť. V našom prípade (napríklad u všetkých vŕtačiek NAREX) sa používa očkoplochý kľúč rozmeru 17mm.
- Druhým nástrojom pre demontáž skľučovadla je inbusový kľúč tvaru L o rozmere 8-10mm.
- Krížový skrutkovač je zapotrebí, keď je skľučovadlo k vretenu dotiahnuté poistným šróbom.
Postup výmeny skľučovadla na aku vŕtačke
Skľučovadlo je používaním spravidla veľmi silno dotiahnuté a je zapotrebí vyvinúť dostatočne veľké úsilie pri povoľovaní.
-
Odstránenie poistnej skrutky
Sklíčidlo je istené vo vnútri hlavičky šróbom s ľavým závitom. Použite krížový skrutkovač na vybratie tejto skrutky. Pamätajte, že sa povoľuje v smere hodinových ručičiek.
-
Uvoľnenie skľučovadla
Pre demontáž skľučovadla, ktoré je uchytené na závit:
- Najprv nasaďte plochý kľúč na vreteno, aby sa pri povoľovaní zaprel o pracovnú podložku.
- Potom do skľučovadla upnite inbusový kľúč, tak aby zvieral s podložkou uhol 45-60°.
- Následne stačí dostatočne silno a rýchlo (rázom) povoliť skľučovadlo smerom doľava.
Akonáhle sa Vám podarí skľučovadlom pootočiť, tak následná demontáž je už hračka. Inštalácia nového skľučovadla sa vykonáva v opačnom poradí, s dotiahnutím v smere hodinových ručičiek a vrátením poistnej skrutky.
Ako prestavať skľučovadlo Jacobs
Špecifické výzvy pri DeWalt aku vŕtačkách
U aku vŕtačiek DeWalt môže byť hlavička uchycená na závit a istená vnútornou skrutkou s ľavým závitom. Aj po vybratí tejto skrutky sa os akušroubováku môže voľne pretáčať, keď je do hlavičky upnutý inbus. Ak ke šroubováku nemáte akumulátor, nie je možné to skúsiť silou motora, pretože nie je ako os fixovať, aby bolo možno vyvinúť silu na sundání skľučovadla. Motor nie je brzdený, takže sa protáča. Ani do medzery medzi skľučovadlom a telom šróbováku nie je možné zasunúť stranový kľúč a fixovať osu, pretože medzera je úzka (cca 2mm) a osa je kruhová bez akéhokoľvek tvarovania.
Pokiaľ narazíte na vŕtačky, ktoré nemajú prístupné vreteno, môžete aplikovať vyššie uvedený postup s inbusovým kľúčom, ale výsledok už nemusí byť vždy 100%. V takýchto náročných prípadoch je často najlepším riešením vyhľadať odbornú pomoc.
Identifikácia náradia pre servis
Ak chcete vyhľadávať konkrétne náhradné diely, príručky a výkresy pre vaše náradie, musíte poznať číslo modelu a typové číslo náradia. V prípade náradia DEWALT sa číslo modelu a typové číslo zvyčajne uvádza na výstražnom štítku alebo typovom štítku, ktorý sa nachádza na spodnej alebo bočnej strane náradia. V prípade väčších zariadení, ako sú generátory, sa typový štítok nachádza na vrchnej časti zariadenia.
Sériové číslo vášho náradia sa zvyčajne nachádza buď na typovom štítku alebo v priestore na uloženie batérie. Bude to buď séria číslic, alebo kombinácia písmen a číslic. Kód dátumu výroby predstavuje rok výroby, za ktorým nasleduje týždeň a závod. Napríklad výrobok vyrobený v druhom týždni roku 2017 v závode 59 bude mať kód 2017-02 59. Pomoc s vyhľadávaním sériového čísla alebo kódu dátumu výroby nájdete na stránkach výrobcu.
Technický servis môžete kontaktovať prostredníctvom webovej stránky výrobcu. Pomocou pohodlného vyhľadávača môžete nájsť najbližší autorizovaný servis DEWALT, kde vám môžu pomôcť s demontážou a výmenou skľučovadla.
