Komplexný sprievodca výberom a inštaláciou elektromerového rozvádzača

Elektrický rozvádzač je srdcom každej modernej elektrickej inštalácie. Slúži ako centrálny distribučný bod, ktorý prijíma elektrickú energiu z hlavného prívodu a bezpečne ju rozdeľuje do jednotlivých obvodov napájajúci naše domovy, firmy či priemyselné objekty. Staviate dom, prerábate ho, alebo meníte elektroinštaláciu či strešnú elektrickú prípojku? V každom z týchto prípadov budete potrebovať nový elektromerový rozvádzač. Tento článok vám poskytne komplexný sprievodca výberom a montážou elektromerového rozvádzača.

Čo je elektromerový rozvádzač a jeho dôležitosť

Elektromerový rozvádzač, často nazývaný aj „skrinka na hodiny“, je kľúčovou súčasťou vašej elektrickej prípojky. Jeho hlavnou funkciou je merať spotrebu elektrickej energie a ochrániť hlavný prívod. Je to dôležitý prvok, ktorý by ste nemali podceňovať a už vôbec si ho neskladajte „na kolene“. Elektromer a hlavný istič sú plombované časti a akékoľvek neoprávnené zásahy do nich vám môžu priniesť sankcie od distribútora elektriny.

Elektromerový rozvádzač musí spĺňať prísne požiadavky platných technických noriem (ďalej v texte ako STN) a distribučnej spoločnosti. Po inštalácii musí prejsť odbornými skúškami a výrobca musí k nemu vydať vyhlásenie o zhode a protokol o kusovej skúške. Bezpečnosť je na prvom mieste, preto je neodporúčané riskovať a zhotovovať si vlastnú elektrickú skrinku bez potrebných znalostí a certifikácií. Sami do elektromera a hlavného ističa nezasahujte. Nesprávna montáž môže viesť k vážnym nebezpečenstvám, vrátane úrazu elektrickým prúdom, ktorý môže byť aj smrteľný.

Základné komponenty elektromerového rozvádzača

Rozvádzač ďalej obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný. Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm. Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribúcia. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení.

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi kľúčové rozdiely:

• Elektrický rozvádzač: Toto je komplexnejšie zariadenie, ktoré prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov. Musí spĺňať prísne normy a predpisy a je zvyčajne určený pre prístup odborne spôsobilých osôb. Manipulácia s ním, najmä ak ide o elektromerový rozvádzač, je obmedzená a vyžaduje špecializované vzdelanie.
• Rozvodnica: Je zjednodušenou verziou rozvádzača. Často sa nachádza v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Jej hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu. K rozvodnici a jej obsluhe má prístup aj laik, ktorý dokáže v prípade potreby odstaviť konkrétny obvod (napr. výmenou poistky, ak ide o starší typ).

Proces získania elektrickej prípojky a inštalácie elektromerového rozvádzača

Výber správneho stavebného rozvádzača s elektromerom je zásadným krokom pri zriaďovaní elektrickej prípojky. Proces realizácie elektrickej prípojky zahŕňa niekoľko kľúčových krokov, ktoré je potrebné dodržať:

1. Vyklikanie online žiadosti na stránke distribučnej spoločnosti.

   Treba si otvoriť stránku distribučnej spoločnosti pre oblasť, pod ktorú spadáte (západoslovenská, stredoslovenská, východoslovenská distribučná), tam bude potrebné vypísať adresu budúceho odberného miesta (väčšinou sa používa číslo parcely, ak to ešte nemá adresu) a štandardné údaje ako meno, priezvisko, adresa, kontakt a pod. Potom nasleduje výber, či sa bude jednať o jednofázovú alebo trojfázovú prípojku (klasika je trojfázová), amperáž hlavného ističa (štandardne sa používa trojfázový 25A), meranie (jedno/dvojtarifné, dvojtarifné = meranie aj nočného prúdu).

2. Počkať na Návrh zmluvy o pripojení odberného elektrického zariadenia žiadateľa do distribučnej sústavy.

   Do 30 dní od doručenia žiadosti Vám pošle distribučná spoločnosť návrh zmluvy.

3. Vypracovanie projektovej dokumentácie k elektrickej prípojke.

   Väčšinou sa to rieši cez elektrikára, ktorého si treba zavolať na obhliadku miesta budúcej elektrickej prípojky a on Vás už nasmeruje ako ďalej, alebo cez projektantskú spoločnosť, ktorá Vám vypracovala projekt k rodinnému domu, alebo inej stavbe.

4. Podpis zmluvy o pripojení.

   Ak nebudú mať k projektovej dokumentácii žiadne námietky, pristúpite k podpisu zmluvy o pripojení. Podpis zmluvy o pripojení sa taktiež dá realizovať elektronicky cez distribučný portál danej distribučnej spoločnosti. Zmluvu treba podpísať najneskôr do 75 kalendárnych dní od podania žiadosti.

5. Úhrada poplatku za pripojenie.

   V zmluve o pripojení budete mať vyčíslený aj poplatok za pripojenie, spolu s číslom bankového účtu a variabilným symbolom a dátumom splatnosti. Po uhradení poplatku za pripojenie môžete považovať zmluvu za uzatvorenú.

6. Príprava odberného miesta a inštalácia rozvádzača.

   V tomto bode bude viacero krokov. V prvom rade je potrebné ohlásenie drobnej stavby na príslušnom úrade (v obci je to obecný úrad). Ak cez Vaše budúce odberné miesto idú nejaké iné káble distribučnej spoločnosti, je potrebné si dať vytýčiť trasu daných káblov. Žiadosť o vytýčenie existujúceho NN vedenia je možné podať takisto online cez distribučný portál distribučnej spoločnosti. Neónovým sprejom Vám distibučná spoločnosť vytýči, kadiaľ idú ich káble a v tom úseku je potrebné robiť výkopové práce s maximálnou opatrnosťou, aby sa nepoškodilo ich jestvujúce vedenie.

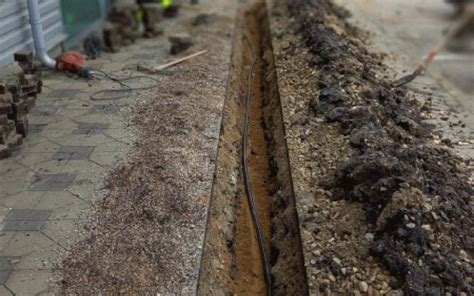

   Ak už budete mať jestvujúce trasy vytýčené (zvyčajne to je 7-10 kalendárnych dní od podania žiadosti), môžete pristúpiť k výkopovým prácam. Jama (kanál) na uloženie prípojkového kábla sa kope zvyčajne do hĺbky 80cm a šírka býva zvyčajne 20 - 30 cm. Ako prívodný kábel ku elektromerovému rozvádzaču sa v drvivej väčšine používa hliníkový kábel s označením AYKY. Ak budete mať jednotarifné meranie, ukladáte iba hlavný prívodný kábel. Ak budete mať dvojtarifné meranie (meranie aj nočného prúdu), ku hlavnému prívodnému káblu ukladáte ešte aj druhý kábel (väčšinou CYKY-J3x1,5). Kábel odporúčame dať do chráničky, ktorá chráni kábel pred mechanickým poškodením. Veľkosť chráničky si treba zvoliť v závislosti od toho, aký prívodný kábel budete ukladať a či budete mať jedno alebo dvojtarifné meranie.



   Keď budete mať kábel v chráničke uložený v jame, treba uzemniť elektromerový rozvádzač pásovinou. Pásovina sa taktiež ukladá do jamy pri elektrický kábel a tesne (cca 30-40cm) pri elektromerovom rozvádzači na ňu treba napojiť gulatinu a nechať ju trčať pri mieste, kde bude elektromerový rozvádzač osadený. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16, (prípadne kompletný adaptér pre uzemnenie rozvádzača). Je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači. Ak uzemnenie na elektromerový rozvádzač máte pripravené taktiež, treba výkop zasypať asi cca 20 cm vrstvou hliny. Po tejto vrstve sa ukladá výstražná fólia, ktorá signalizuje, že pod ňou je uložený elektrický kábel. Po uložení výstražnej fólie môžete celú jamu kompletne zasypať.

   ŠORTKY - PREČO SA VÄZÍME (neutrálne a uzemnené) vysvetlené za 3 minúty

   Na oboch stranách výkopu je potrebné nechať kábel trčať pre pripojenie na stĺp, alebo pripájacej skrine vedľa stĺpu (tu ešte budete potrebovať kovovú 3m dlhú rúrku ako ochranu kábla pri stĺpe spolu s kovovými páskami na prichytenie, ak Vás budú pripájať hore na stĺp) a do elektromerového rozvádzača v potrebnej dĺžke. Ak máte kábel v zemi uložený, môžete pristúpiť k osadeniu elektromerového rozvádzača podľa pokynov, ktoré budete mať v návrhu zmluvy. Keď elektromerový rozvádzač osadíte, je doňho potrebné pripojiť kábel (káble ak sa jedná o dvojtarif) a uzemnenie. Tieto všetky úkony odporúčame zveriť do rúk elektrikárovi, ktorý Vám bude elektrickú prípojku realizovať/zapájať, dávať k nej revíziu, ktorú budete musieť doložiť elektrárňam.

7. Revízia elektrickej prípojky.

   Ak máte aj osadený a zapojený elektromerový rozvádzač elektrikárom a uložený a zasypaný kábel v zemi, pristupujete k ďalšiemu kroku. Ďalším krokom bude revízia elektrickej prípojky od elektrikára. Po dodaní revízie elektrikárom pristupujete k predposlednému bodu číslo 7. realizácie elektrickej prípojky.

8. Kontrola splnenia technických podmienok a pripojenie.

   Distribučná spoločnosť na základe informácie od Vás o pripravenosti odberného miesta zrealizuje vybudovanie elektroenergetického zariadenia potrebného na pripojenie do distribučnej sústavy (ďalej len prípojka) - najčastejšie je to poistková skrinka na stĺpe pri vzdušnom vedení, rozpojovacia istiaca skriňa pri zemnom káblovom vedení a pod., najneskôr do termínu uvedeného v Zmluve o pripojení. Po lopate povedané, prídu Vás pripojiť do sústavy a namontujú Vám elektromer. Teraz Vám už zostáva iba posledný krok a to výber dodávateľa elektrickej energie.

Výber správneho elektromerového rozvádzača

Kľúčovým je výber elektromerového rozvádzača, ktorý spĺňa požiadavky distribúcie. Čo distribučná spoločnosť, to iná skrinka na elektromer. Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky. Na Slovensku pôsobí viacero distribučných spoločností elektriny (napr. Západoslovenská distribučná, Stredoslovenská distribučná, Východoslovenská distribučná), pričom každá z nich má špecifické požiadavky na usporiadanie a zapojenie elektromerového rozvádzača.

Typy rozvádzačov podľa montáže a umiestnenia

Umiestnenie elektromerového rozvádzača schvaľuje distribučná spoločnosť v rámci projektu. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. V chatových a záhradkárskych osadách sa meracie zariadenie spravidla zlučuje do skupín, vždy pre niekoľko samostatne meraných objektov (odberných miest) do jedného elektromerového rozvádzača, ktorý je prístupný bez prítomnosti odberateľa. Stredy číselníkov elektromerov musia byť vo výške 1 000 - 1 700 mm od úrovne terénu. V budovách, kde sú umiestnené elektromery v spoločnom rozvádzači, 700 - 1 700 mm od podlahy.

Rozlišujeme niekoľko typov montáže:

• Nástenné rozvádzače: Tieto rozvádzače sú určené na montáž na povrch steny. Sú populárne pre svoju jednoduchú inštaláciu a dostupnosť v rôznych šírkach (napr. 26 cm).
• Zapustené rozvádzače: Zapustené rozvádzače sú určené na montáž priamo do múru, plotu alebo fasády. Vyžadujú si stavebné úpravy, ale výsledkom je esteticky integrovanejšie riešenie. Tento typ môžete upevniť do plota, na stenu alebo zamurovať do steny či do plota.
• Pilierové rozvádzače: Pilierové rozvádzače sú samostojace konštrukcie, ktoré sa často montujú do zeme alebo na betónový podstavec. Sú ideálne pre miesta, kde ešte nie je postavený plot alebo stena, do ktorej by bolo možné rozvádzač zabudovať. Majú spodok prispôsobený na zahrabanie priamo do zeme, takže ho nemusíte betónovať. Pilierový elektromerový rozvádzač do zeme má v spodnej časti osadený tzv. zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne.

Ak nebudete skrinka na elektromer do steny či do plota zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť. Káble na prípojky totiž nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor.

Elektromerové skrine - počet fáz a taríf

Pri výbere elektromerového rozvádzača je kľúčové zvoliť správny počet fáz a taríf:

• Počet fáz: Od toho totiž závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač. Jednofázové elektromerové rozvádzače sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie. Môže to byť garáž, predajný stánok, chatka, chata, malý rodinný dom a pod. 3 fázy nájdete vo väčšine rodinných domov, komerčných či priemyselných budov.
• Počet taríf:
  • Jednotarifné meranie: Trojfázový jednotarifný elektromerový rozvádzač sa používa v rodinných domoch a iných objektoch, kde nepotrebujete využívať elektrinu v nízkej sadzbe - napríklad vykurujete plynom či pevným palivom.
  • Dvojtarifné meranie (dvojsadzbové): V tom prípade sa vám bude hodiť lacnejšia elektrina v nízkej sadzbe (tarife). Tú budete mať k dispozícii v noci, prípadne cez víkendy aj v nejakých časových oknách počas dňa. Aby ste ju mohli využiť, budete potrebovať dvojtarifný elektromerový rozvádzač. Elektromerová skrinka totiž na to musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky. Pre toto meranie je potrebný špeciálny elektromerový rozvádzač s prepínacím prvkom, ktorý umožňuje dodávateľovi elektriny prepínať medzi vysokou a nízkou sadzbou. Najčastejšie používaný typ v rodinných domoch, kde vykurujú elektrinou - či už elektrickým kotlom, tepelným čerpadlom, elektrickými rohožami či iným spôsobom. Prípadné využitie nočného prúdu odporúčame konzultovať s projektantom elektroinštalácie alebo elektrikárom.

Mnohé moderné rozvádzače sú pripravené pre inštaláciu fotovoltických panelov. To často zahŕňa dodatočné priestory a istenia potrebné pre pripojenie FVE.

Elektromerový rozvádzač pre 2 elektromery, 3 elektromery…

Existuje aj elektromerový rozvádzač pre 2 elektromery, pre 3 elektromery či dokonca pre 4 aj viac elektromerov. Elektromerový rozvádzač pre 2 elektromery či viac elektromerov sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Dvojité rozvádzače majú štandardne prípravu na jeden spoločný prívodný kábel. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine. Tie sú ideálne pre miesta s viacerými samostatnými odbermi.

Hlavný istič a jeho voľba

Hlavný istič zvyčajne nie je súčasťou dodávky elektromerového rozvádzača a je potrebné ho dokúpiť samostatne podľa hodnoty schválenej distribučnou spoločnosťou. Pretože rôzne domy či budovy ho môžu mať rôzny. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Hlavný istič musí byť plombovateľný vo vypnutom stave. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny.

Prehľad a porovnanie elektromerových rozvádzačov

Na trhu nájdete elektromerové rozvádzače od rôznych výrobcov, pričom najčastejšie sa stretnete so slovenskými značkami ako SEZ Krompachy a SFOS Rimavská Sobota. Materiál väčšiny elektromerových rozvádzačov je tvrdený polyester (často spevnený sklolaminátom), ktorý je samozhášavý a odolný voči poveternostným vplyvom. Jediným drobným nedostatkom môže byť postupné objavenie tmavých škvŕn od slnečného žiarenia, ktoré však neovplyvňujú odolnosť materiálu.

Porovnanie vybraných typov elektromerových rozvádzačov

Legislatíva a zodpovednosť pri úprave rozvádzačov

Nariadenie vlády č. 148/2016 Z.z. o sprístupňovaní elektrického zariadenia na trh vyvolalo diskusiu medzi elektrotechnikmi ohľadom úprav a zmien v existujúcich prevádzkovaných elektrických rozvádzačoch nn. Legislatíva definuje pojem "výrobok" a jeho uvedenie na trh. Zodpovednosť za bezpečnosť výrobku (označeného CE, s EÚ vyhlásením o zhode) nesie výrobca po celú dobu jeho životnosti.

Pri úprave alebo rekonštrukcii rozvádzača sa mení jeho pôvodný stav, čím sa stávate jeho výrobcom a preberáte plnú zodpovednosť za jeho bezpečnosť a súlad s normami. V dokumentácii je potrebné presne definovať, či ide o opravu alebo úpravu (rekonštrukciu). Toto určenie je podkladom pre vykonanie revízie. Rovnako je dôležité zdokumentovať stav zariadenia pred a po vykonaných prácach. Za opravu sa považuje napríklad náhrada ističa s rovnakým alebo nižším menovitým prúdom, alebo výmena výsuvného prevedenia ističa za pevné a naopak, pokiaľ nedôjde k navýšeniu tepelných strát.

Praktické aspekty a odporúčania

Výber alebo modernizácia elektrického rozvádzača je dôležitou investíciou do bezpečnosti a spoľahlivosti. Návrh elektrického rozvádzača by mal vždy robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou a oprávnením. Realizáciu elektroinštalácie určuje projektová dokumentácia. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu. Nikdy nezasahujte do elektromeru a hlavného ističa - tieto časti sú plombované a akékoľvek zásahy sú sankcionované distribútorom elektriny.
