Teplovodné plynové kotly Modratherm PKM sú navrhnuté s cieľom efektívneho vykurovania rodinných domov, bytov a menších objektov. Tieto kotly pracujú s maximálnym prevádzkovým pretlakom teplonosnej látky 0,25 MPa. Kotly sú osadené atmosférickým horákovým kompletom, ktorý sa vyznačuje nízkou tvorbou oxidov dusíka (NOx). Sú konštruované na spaľovanie zemného plynu, pričom po menšej úprave je možná aj prestavba na spaľovanie propánu. V oblasti vykurovacích systémov, najmä pri starších plynových kotloch, je pochopenie ich fungovania a správneho nastavenia kľúčové pre efektívnu prevádzku a komfort v domácnosti. Tento článok sa zameriava na plynový kotol PKM 18E a poskytuje informácie týkajúce sa jeho manuálu a všeobecných aspektov prevádzky, ktoré sa často objavujú v súvislosti s termostatmi a reguláciou.
Konštrukcia a princíp fungovania kotla Modratherm PKM

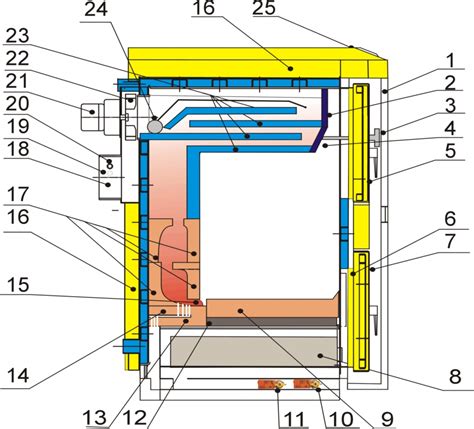

Konštrukcia kotla zahŕňa oceľové kotlové teleso so zvislými, rebrovanými teplovýmennými plochami, horákový komplet, ovládací panel s elektrickými prvkami a zabudovaný prerušovač ťahu. Pre zvýšenie účinnosti sú do spalinových ciest vložené brzdiče spalín. Ohrev teplonosnej látky prebieha prostredníctvom výmeny tepla obsiahnutého v spalinách cez teplovýmenné plochy vnútorného vodného plášťa. Teplonosná látka cirkuluje v priestore uzatvorenom vonkajším a vnútorným vodným plášťom. Vnútorný vodný plášť vymedzuje spaľovací priestor a konvekčné, rebrované spalinové cesty, v ktorých sú inštalované atmosférické horáky. V spaľovacom priestore sú inštalované atmosferické horáky, na povrchu ktorých prebieha spaľovanie zmesi plynného paliva so vzduchom.
Typy horákových kompletov a ich ovládanie
Kotly Modratherm PKM E a PKM EL používajú horáky ovládané združenou plynovou armatúrou s termoelektrickým bezpečnostným zariadením. Naopak, kotly Modratherm PKM EA a PKM EAL sú vybavené združenou plynovou armatúrou so zapaľovacou elektronikou a ionizačným strážením plameňa.
Regulácia teploty vykurovacej vody
V základnom vyhotovení je možné teplotu vykurovacej vody regulovať pomocou kotlového termostatu. Kotlový termostat je regulačný prvok, ktorým sa môže regulovať teplota výstupnej vody z kotla, a tým aj vo vykurovanom priestore.
Nastavenie kotlového termostatu
V prechodnom období (jar, jeseň) sa odporúča nastaviť termostat na hodnoty 60 - 70 °C. Nižšie teploty sa neodporúčajú kvôli riziku nízkoteplotnej korózie. V zimnom období, pri nízkych vonkajších teplotách, sa odporúča nastaviť teplotu na 80 °C, maximálne však 85 °C. Pri vyšších teplotách môže dôjsť k aktivácii bezpečnostného termostatu, ktorý kotol vypne v dôsledku zotrvačnosti vykurovacej sústavy.
Pokročilé možnosti regulácie teploty
Pre automatické riadenie chodu kotla v závislosti na požadovanej teplote vykurovaného priestoru je možné použiť priestorový termostat alebo programovateľný regulátor, ktorý umožňuje predvoľbu komfortnej a tlmenej prevádzky. Kotol je tiež prispôsobený na inštaláciu ekvitermického regulátora teploty. Kotol je možné individuálne vybaviť inou automatickou reguláciou vykurovacieho systému, ako napríklad:
- Ekvitermická regulácia: Založená na vyhodnocovaní vonkajšej teploty a teploty vody za zmiešavacou armatúrou.
- Dynamická regulácia: Využíva vyhodnocovanie vnútornej teploty, teploty vo vykurovacom systéme a teploty vratnej a výstupnej vody.
Použitie zmiešavacej armatúry
Použitie zmiešavacej (viaccestnej) armatúry výrazne zvyšuje životnosť kotla. Jej funkcia spočíva v tom, že aj pri vyššej teplote vody v kotlovom telese umožňuje regulovať teplotu vody vo vykurovacom systéme, prípadne ju znížiť podľa potreby. Regulácia vody vo vykurovacom systéme môže byť ručná alebo automatická, s vyhodnocovacím zariadením porovnávaným teplôt a servopohonom na zmiešavacej armatúre. Ako zvláštne príslušenstvo výrobca ponúka ekvitermický regulátor, ktorý je možné osadiť priamo do ovládacieho panela kotla v mieste vybavenom z výroby záslepkou ekvitermickej regulácie.
Bezpečnostné prvky

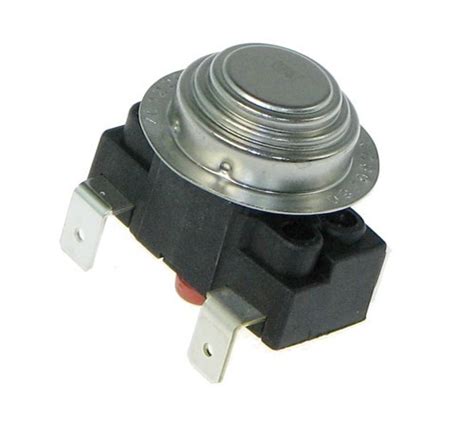

V kotloch typu Modratherm PKM EL a PKM EAL sa pri spätnom prúdení spalín do priestoru kotla automaticky aktivuje poistka spätného toku spalín, ktorá kotol vypne. Príčinou môže byť upchatý komín alebo extrémne poveternostné podmienky. Pre správnu funkciu poistky spätného toku spalín nesmie teplota výstupnej vody z kotla klesnúť pod 50 °C. Opätovné zapnutie poistky spätného toku spalín je možné po sňatí krytky a stlačení tlačidla spalinového termostatu umiestneného na spodnej hrane ovládacieho panelu.
Nastavenie a pripojenie izbových termostatov
Pre správne fungovanie vykurovacích systémov je nevyhnutné použiť vhodné termostaty, ktoré umožňujú efektívnu reguláciu teploty. Existuje široký výber termostatov od rôznych výrobcov, ktoré sa líšia svojimi funkciami a spôsobom ovládania. Pri výbere bezdrôtového termostatu pre kotol Modratherm PKM je dôležité zvoliť model, ktorý je kompatibilný s daným typom kotla. Vzhľadom na širokú ponuku rôznych výrobcov a modelov termostatov, je odporúčané konzultovať výber s odborníkom alebo predajcom, aby bola zaistená správna funkčnosť a bezpečnosť. Niektoré bezdrôtové termostaty umožňujú nastavenie rôznych teplotných režimov počas dňa, ako aj diaľkové ovládanie prostredníctvom Wi-Fi pripojenia.

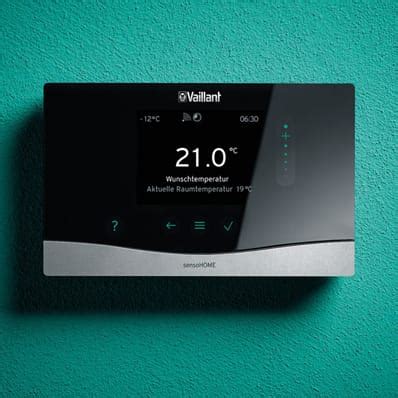

Typy izbových termostatov
- Programovateľné izbové termostaty: Sú najpoužívanejším a najpredávanejším sortimentom v oblasti termostatov. Umožňujú regulovať teplotu na základe užívateľského nastavenia, čo znamená možnosť nastaviť rôzne teploty pre deň a noc.
- Štandardné termostaty: Niektoré termostaty dokážu snímať teplotu s presnosťou už po 0,2 °C, napríklad termostat SALUS 091FL. Ostatné štandardne snímajú teplotu po 0,5 °C.
Všetky moderné termostaty sú bezpotenciálové, čo znamená, že spínajú kontakt, cez ktorý nepreteká elektrický prúd. Zopnutie kontaktu na kotle signalizuje požiadavku na kúrenie.
Kompatibilita termostatov s kotlami a riešenia z praxe
Pri výbere termostatu je dôležité zohľadniť jeho kompatibilitu s konkrétnym typom kotla. V diskusiách sa často objavujú otázky týkajúce sa pripojenia rôznych termostatov k starším aj novším modelom kotlov. Tieto skúsenosti z praxe môžu poslúžiť ako všeobecné príklady problémov a riešení, ktoré sa môžu objaviť aj pri kotloch Modratherm PKM:
- Ovládanie z viacerých miest: Pre domy s rôznymi vykurovacími systémami (napr. podlahové kúrenie a radiátory) môže byť potrebné zvážiť viacero termostatov a elektroventilov.
- Staršie kotly a moderné termostaty: Pri starších kotloch môže byť potrebné získať špecifickú schému pripojenia pre moderné termostaty. V niektorých prípadoch, ak je termostat starý, môže byť aj pokazený.
- Riadenie podľa vnútornej vs. vonkajšej teploty: Pre riadenie kotla podľa vnútornej teploty namiesto vonkajšej môže stačiť odpojiť vonkajšie čidlo, ak je prítomné.
- Elektrické kotly: Pre elektrické kotly sú často vhodné dvojbodové termostaty. Niektoré vyžadujú termostaty s aplikáciou a pripojením na Wi-Fi pre diaľkové ovládanie.
- Tepelné čerpadlá: Pre tepelné čerpadlá je dôležité vybrať termostat s možnosťou nastavenia hysterézie (rozdiel medzi zapnutím a vypnutím), aby sa predišlo častému cyklovaniu, ktoré môže poškodiť systém. Dôležité je použiť termostat s PWM (Pulse Width Modulation) reguláciou a presne definovanou hystereziou.
Prehľad kompatibility termostatov pre rôzne typy kotlov (z príkladov)
| Typ kotla/systému | Typ termostatu/regulácie | Poznámky |
|---|---|---|
| Plynové kotly (všeobecne) | Základné, programovateľné, bezdrôtové, inteligentné | Široká škála možností, niektoré moderné kotly podporujú špecifické inteligentné termostaty (napr. Protherm Migo). |
| Elektrické kotly | Dvojbodové termostaty, termostaty s Wi-Fi/aplikáciou | Vhodné aj pre diaľkové ovládanie. |
| Staršie kotly | Štandardné káblové (napr. Avansa 2007, Euroster Q7) | Môžu vyžadovať špecifickú schému zapojenia. |
| Tepelné čerpadlá | Termostaty s PWM reguláciou a nastaviteľnou hysteréziou | Dôležité pre ochranu systému pred častým cyklovaním. |
| Systémy s podlahovým kúrením a radiátormi | Viacero termostatov, zónová regulácia, elektroventily | Pre oddelenú reguláciu rôznych zón. |
Nastavenie a funkcie termostatov
Používatelia sa často obracajú s otázkami ohľadom správneho nastavenia termostatov, najmä programovateľných modelov. Bežné problémy pri nastavovaní zahŕňajú:
- Znižovanie teploty: Niektorí používatelia, najmä pri starších typoch termostatov, majú problém so znížením nastavenej teploty, pričom stláčanie tlačidiel vedie k jej zvyšovaniu.
- Nastavenie komfortných časov: Okrem nastavenia dennej a nočnej teploty je dôležité správne nastaviť aj časové intervaly, kedy má byť vykurovanie aktívne, aby sa predišlo zbytočnému plytvaniu energiou počas neprítomnosti v dome.
- Presnosť regulácie: Vyskytujú sa prípady, kedy termostat vypína kúrenie pri mierne vyššej teplote, než bola nastavená, čo vedie k prekurovaniu miestnosti. Toto môže súvisieť s nastavením citlivosti alebo hysterézie.
- Programovanie po minútach: Niektoré programovateľné termostaty umožňujú nastavenie časových intervalov iba po celých hodinách, čo nemusí vyhovovať všetkým používateľom.
Technické aspekty a diagnostika termostatov
Pri riešení problémov s vykurovacím systémom je niekedy potrebné overiť funkčnosť jednotlivých komponentov. Možné príčiny problémov môžu byť:
- Nesprávne zapojenie: Chyby v zapojení termostatu môžu viesť k jeho nesprávnej funkcii alebo k chybovým hláseniam na kotle.
- Chyba termostatu: Staré alebo poškodené termostaty môžu prestať správne fungovať a vyžadujú výmenu.
- Nekompatibilita: Použitie termostatu, ktorý nie je kompatibilný s daným kotlom, môže spôsobiť problémy s reguláciou.
- Chyby kotla: V niektorých prípadoch môžu byť problémy spôsobené chybami priamo na kotle, čo si vyžaduje zásah servisného technika.
V prípade pochybností o funkčnosti termostatu sa odporúča vybrať ho a priamo spojiť kontakty na kotle, aby sa zistilo, či problém nie je v samotnom termostate.
Špecifické požiadavky a pokročilé riešenia
Na trhu sú dostupné aj špecializované riešenia pre komplexnejšie vykurovacie systémy:
- Ovládanie z viacerých miest: Pre domy s rozdielnymi vykurovacími zónami (napr. podlahové kúrenie a radiátory) je možné riešiť reguláciu teploty samostatne pre každú zónu.
- Diaľkové ovládanie cez Wi-Fi/GSM: Moderné termostaty umožňujú ovládanie vykurovania na diaľku prostredníctvom smartfónu alebo iného zariadenia pripojeného na internet.
- Zónová regulácia: Pre väčšie objekty, ako sú rodinné domy s viacerými miestnosťami a podlahovým kúrením, je možné použiť systémy zónovej regulácie, ktoré umožňujú presné nastavenie teploty v každej miestnosti zvlášť.
