Betónový veniec, známy aj ako železobetónový veniec alebo armovaný veniec, je kľúčovou súčasťou stavebnej konštrukcie. Jeho hlavnou úlohou je spevnenie muriva, rovnomerné rozloženie zaťaženia, napríklad od stropu alebo krovu, a umožnenie konštrukcii pracovať ako celok. V tomto článku sa zameriame na správny postup jeho zaliatia, s dôrazom na debnenie pomocou U-tvárnic Ytong.
Príprava a potrebné materiály
Pred samotným betónovaním je dôležité dôkladne sa pripraviť a zabezpečiť všetky potrebné materiály a náradie. Okrem betónovej zmesi budete potrebovať nasledovné základné komponenty:
- Výstuž: Zvyčajne sa používa oceľová výstuž v podobe roxorov a strmienok.
- Debnenie: Môže byť realizované pomocou U-tvárnic (U-šálung, U-porfix, Ytong U) alebo klasického debnenia.
- Viazací drôt: Na spojenie jednotlivých častí výstuže.
- Dištančné podložky: Na zabezpečenie správneho krytia betónom.
V prípade použitia klasického debnenia sú ďalej potrebné:
- Závitové tyče s priemerom 10 mm: Na sťahovanie debnenia.
- Ohybná rúrka na elektrické káble: Na nasunutie závitových tyčí pre ich ľahšie vytiahnutie.
Postup armovania krok za krokom
Armovanie je proces prípravy oceľovej výstuže, ktorá dodá betónovému venci jeho pevnosť a zabraňuje jeho praskaniu pod zaťažením. Bez správne pripravenej a uloženej výstuže by veniec neplnil svoju nosnú funkciu. Postup je nasledovný:
Príprava výstuže
Oceľová výstuž sa zvyčajne skladá zo štyroch pozdĺžnych prútov (dva hore a dva dole) s priemerom 12 mm. Tieto prúty sú zviazané obdĺžnikovými strmienkami (z roxorov s priemerom 6 mm) s minimálnym preložením cez jednu stranu. Strmienky sa prichytávajú viazacím drôtom (Ø 1 mm) a ukladajú sa v rozostupoch približne každých 20 - 25 cm na celú dĺžku konštrukcie.
Najpraktickejšie je skladať armokoš na zemi. Pripravte si strmienka v jednej línii, navlečte/uložte 4 pozdĺžne prúty do rohov a postupne ich zviažte. Koš musí mať po celej dĺžke rovnaký tvar a nesmie byť "vlnitý".
Uloženie výstuže do debnenia
Vnútorný priestor venca má zvyčajne rozmery 30 × 25 cm. Cieľom je zabezpečiť, aby bola oceľová výstuž kompletne prekrytá betónom. V pozdĺžnom smere sa jednotlivé železné výstuže k sebe priväzujú ďalšími roxormi (Ø 12 mm) a preväzujú viazacím drôtom (Ø 1 mm).
Na nárožiach sa výstuž ohýba tak, aby bol na každej strane presah približne 2,5 - 3 metra. Armokoš sa následne ukladá do debnenia. Je dôležité dbať na správne krytie betónom, teda aby prút nesedel priamo na dne debnenia. V prípade potreby sa použijú dištančné podložky pre väčšie krytie. Ak koš počas betonáže "sadne" na dno, stráca sa krytie, čo môže viesť ku korózii ocele.
Predchádzajúce betónovanie vyrovnávacieho betónu (spodného venca) bolo dôležité pre odstránenie nerovností a dosiahnutie železobetónového prepojenia s vrchným stužujúcim vencom pomocou tzv. skrytých stĺpikov. Z tohto spodného venca prečnievala oceľová výstuž v tvare C spojená strmienkami, ktorá sa následne prepojila s výstužou vrchného venca.
Zhotovenie debnenia
Existujú dve hlavné metódy zhotovenia debnenia, ktoré zabezpečuje tvar a rozmer venca počas tuhnutia betónu:
Debnenie pomocou U-tvárnic (Ytong U)
Ak používate U-tvárnice, armokoš sa do nich jednoducho položí. Tento spôsob je často preferovaný pre jeho jednoduchosť a rýchlosť. Je dôležité zabezpečiť, aby bol dodržaný správny odstup od stien tvárnice pomocou dištančných podložiek.
Klasické debnenie
Pri použití klasického debnenia je potrebné dosky uložiť hladkou stranou oproti sebe a prevŕtať ich. Týmto otvorom sa pretiahnu závitové tyče s priemerom 10 mm, ktoré slúžia na stiahnutie debnenia. Otvory na tyče je potrebné presne vymerať tak, aby po osadení debniaceho dielca na tehly bola požadovaná výška betónu (napr. 25 cm). V tomto kroku je kľúčová presnosť merania a dodatočné vyrovnávanie.
Následne sa závitové tyče nasunú do ohybnej rúrky na elektrické káble, čo umožní ich pohodlné vytiahnutie po zaliatí betónu. Drevené dielce (strešné laty) sa potom každých 60 - 70 cm priskrutkujú na horné strany debnenia, aby sa fixovalo a zabránilo jeho roztlačeniu váhou betónu. Pri tomto kroku je dôležité dbať na to, aby sa šírka debnenia zhodovala so šírkou tehly (v prípade uvedenom v texte 30 cm). Až po tomto kroku sa uťahujú matice na závitových tyčiach.
Betonáž
Betonáž je záverečnou fázou zhotovenia venenca. Pri tomto procese je potrebné dodržať niekoľko dôležitých zásad pre zabezpečenie kvality a pevnosti venca:
- Zabránenie pádu betónu z výšky: Kritické je, aby betón nepadal z veľkej výšky priamo na armokoš.
- Kontrolované ukladanie betónu: Ak sa betónuje pomocou pumpy, je potrebné s obsluhou dohodnúť použitie koncovej koncovky ("S-koleno" alebo "spomaľovač"), aby betón na konci hadice nevyletel s vysokou rýchlosťou. Koniec hadice by mal byť umiestnený čo najbližšie k miestu ukladania betónu.
- Priebežná kontrola: Betonujte po úsekoch a priebežne kontrolujte, či si armokoš udržal svoju polohu a krytie betónom.

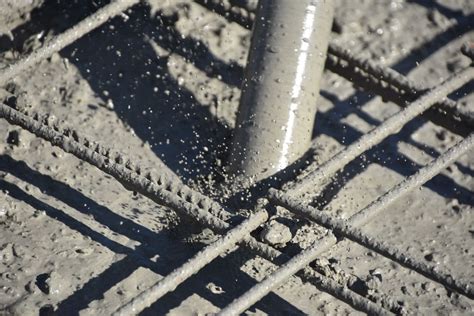

- Vibrovanie betónu: Pre dokonalé vyplnenie priestoru a odstránenie vzduchových bublín je vhodné použiť vibračné čerpadlo.
Pre minimalizáciu rizík a zabezpečenie kvality opakujeme dôležité upozornenia: Nezhadzujte betón z veľkej výšky. Používajte koncové koleno ("spomaľovač") na hadici pumpy. Priebežne kontrolujte polohu a krytie armokoša.
Príklad výpočtu materiálu pre veniec
Pre ilustráciu si urobme jednoduchý príklad výpočtu materiálu potrebného pre veniec okolo garáže s rozmermi 8 × 6 metrov:
| Položka materiálu | Popis / Doplňujúce informácie | Orientačné množstvo pre garáž 8x6 m |
|---|---|---|
| Rozostup strmienok (s) | Zvoľte rozostup strmienok (v rohoch a pri napojeniach sa rozostup zvyčajne zahusťuje) | 0,25 m (250 mm) |
| Počet strmienok | Pri rozostupe 250 mm | Približne 112 ks |
| Pozdĺžna výstuž | 4 prúty + 10 % rezerva | Približne 124 m |
| Dištančné podložky | Na zabezpečenie správneho krytia betónom | Približne 140 ks |
