Vlastná výroba vykurovacieho zariadenia je náročný, ale zmysluplný projekt, ktorý vám umožní prispôsobiť výkon a parametre kotla konkrétnym potrebám vašej domácnosti. Dlhodobá prevádzka zariadenia s výmenníkom tepla na jednej várke palivového dreva zabezpečuje špeciálny dizajn: zvýšená kapacita palivovej komory a neštandardný smer zapaľovania - drevo horí vertikálne smerom nadol.
Konštrukčné typy kotlov na tuhé palivo
Pred začatím výstavby je dôležité pochopiť princíp fungovania zvoleného zariadenia. Medzi hlavné typy patria:
- Klasické kotly: Využívajú valcový generátor tepla. Spaľovacia komora sa naplní drevom a zapáli sa zhora. Kyslík vstupuje do ohniska cez komín pod vplyvom prirodzeného prievanu alebo ventilátora.
- Pyrolýzne kotly: V zariadeniach na generovanie plynu drevo tlie pomalšie. Uvoľňuje sa horľavý dym, ktorý vstupuje do samostatnej zóny (sekcia dodatočného spaľovania) a generuje dodatočnú tepelnú energiu.
- Šachtové kotly: Fungujú jednoduchšie ako pyrolýzne. Konštrukcia zahŕňa ohnisko, rošt, popolník a sekciu s výmenníkom tepla. Po zapálení palivo uvoľňuje horľavé plyny, ktoré ohrievajú výmenník tepla.
Technológia PyroCore: Ako funguje pyrolýza?
Podrobný návod na výrobu kotla z tehly a kovu
Ak má miestnosť vykurovaciu sieť s kvapalným chladivom, vyberajú sa projekty s okruhom vo forme „cievky“ na báze potrubí. Je jednoduchšie postaviť štruktúru na báze kovu s tehlou, kde sa výmenník tepla inštaluje priamo do tehlového telesa.
Potrebné materiály a nástroje
- Materiály: Ohňovzdorná tehla, liatinový rošt, kovové rúry rôznych priemerov, kovové plechy, piesok na maltu a bezšvíkové výrobky z legovanej ocele triedy 20.
- Nástroje: Brúska, zvárací stroj, vŕtačka, ruleta, úroveň, ochranná maska a plynová alebo plazmová rezačka.

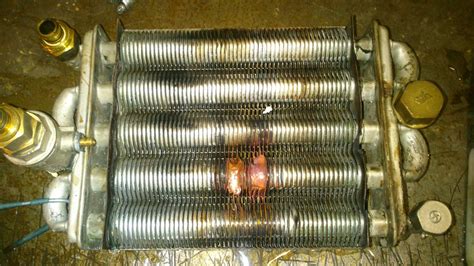

Kroky pri montáži výmenníka tepla
- Z obdĺžnikových rúrok (300 mm) vyrobte vertikálne regály - 2 vpredu a 2 vzadu.
- Na zvislých stĺpikoch vyrežte otvory s priemerom 50 mm na prívod a odvod vody.
- Stĺpiky spojte pomocou 8 dlhých (800x50 mm) okrúhlych rúr, ktoré budú tvoriť základ výmenníka tepla.
- Všetky spoje zvárajte na rovnom povrchu, aby sa predišlo deformáciám.
Inštalácia a murovanie
Po zostavení rámu výmenníka tepla skontrolujte jeho nepriepustnosť naplnením vodou. Pred výstavbou tehlovej budovy postavte betónový základ. Hotová konštrukcia s potrubím sa obloží ohňovzdornými tehlami, pričom medzi tehlovým povrchom a výmenníkom tepla musí byť ponechaná medzera minimálne 10 mm. Pre úspešnú prevádzku nezabudnite na inštaláciu 2 dvierok: spodné pre prístup k popolu a horné na nakladanie paliva.

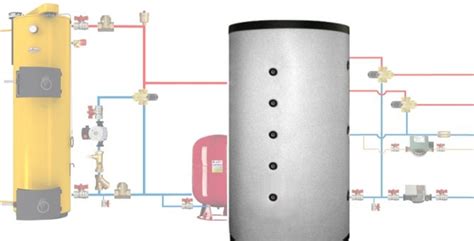

Pripojenie k vykurovaciemu systému
Hotové zariadenie je navrhnuté na prevádzku v autonómnej sieti s prirodzenou alebo nútenou cirkuláciou. Pre zvýšenie účinnosti a životnosti systému sa odporúča inštalovať obehové čerpadlo na spätnom potrubí. Na vyriešenie problému nízkoteplotnej korózie nainštalujte na obtok trojcestný termostatický ventil nastavený na 55 stupňov.
| Parametere | Odporúčaná hodnota |
|---|---|
| Výška komína | Minimálne 5 metrov |
| Hrúbka steny výmenníka | 3 - 5 mm |
| Hrúbka stien ohniska | ½ tehlového bloku |
Ako sa vyhnúť problémom
Zariadenie inštalujte výlučne na betónový podklad, pretože valcovaná oceľ nedokáže vydržať hmotnosť a kotol sa môže prehnúť. Pri výrobe dverí zabezpečte ich tesnosť pomocou azbestovej vrstvy alebo inej tepelnej izolácie, aby nedochádzalo k úniku dymu alebo zníženiu účinnosti spaľovania. Pred prvým spustením vykonajte 24-hodinovú hydraulickú skúšku pri tlaku 1,3 atm, aby ste sa uistili, že všetky zvary a závitové spoje sú dokonale utesnené.
