Vypínače slúžia na zapínanie a vypínanie elektrických spotrebičov, vo väčšine prípadov ide o svietidlá. So základnými princípmi vypínačov sme vás oboznámili v predchádzajúcom článku, pričom tento článok slúži iba ako informatívny. Je dôležité poznamenať, že návrh, realizáciu či opravu elektroinštalácie a vypínačov vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom.

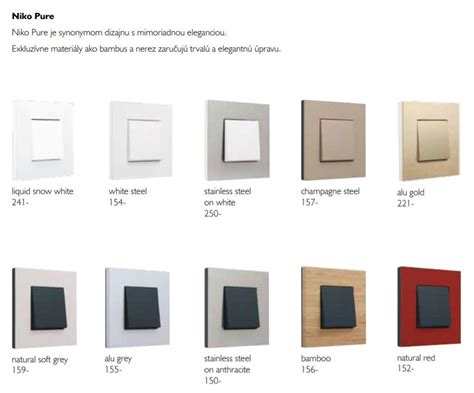

Pred kúpou si umiestnenie vypínačov precízne rozkreslite, aby ste videli, koľko a aké typy budete potrebovať. Chybu neurobíte ani v prípade, že si ich kúpite zopár do rezervy. Väčšina výrobcov má k dispozícii niekoľko dizajnových radov prístrojov (napr. vypínače Legrand, vypínač Schneider) - zásuvky, vypínače, stmievače i ďalšie prístroje z rovnakého radu majú rovnaký dizajn.
Základné typy vypínačov podľa funkcie
Existuje mnoho typov vypínačov, ktoré sa líšia svojou konštrukciou a účelom použitia. Medzi najčastejšie patria:
- Jednoduché a dvojnásobné spínače: Ide o základný druh, slúžia na ovládanie 1 alebo 2 svetelných okruhov.
- Spínače s kontrolkou: Sú vybavené malou kontrolkou, ktorá svieti vo vypnutom stave, vďaka čomu vypínač rýchlo nájdete v tme. V minulosti sa na osvetlenie vypínačov používali tlejivky, v súčasnosti ich nahrádzajú miniatúrne LED, ktoré sú úspornejšie a majú dlhšiu životnosť.
- Ťahové spínače: Hodia sa napr. pre ovládanie osvetlenia z postele alebo v miestach, kde je priestor pre klasický vypínač obmedzený.
- Časové spínače: Sú ideálne na osvetlenie chodieb, prípadne na ovládanie kúrenia či vetrania, ktoré má bežať iba po určitý čas (napr. v kúpeľniach).
- Otočné spínače: Sú vhodné aj na ovládanie výkonných spotrebičov, ako napr. elektrická rúra alebo varná doska.
Kultúrne rozdiely v montáži vypínačov
Vypínače ovládané z jedného miesta majú v rôznych krajinách iné normy montážnej polohy. V USA či Ázii zapínate svetlo smerom hore, v Anglicku smerom dolu. V Japonsku je zvykom montovať vypínač naležato - kolískou pohybujete zľava doprava.
Prehľad konkrétnych typov vypínačov podľa radenia
Vypínač č. 1 - Jednopólový vypínač
Označuje sa aj ako radenie jedna. Ide o najčastejšie využívaný vypínač, ktorý vám umožní zapnúť a vypnúť jedno svietidlo iba z jedného miesta. Používa sa zväčša v miestnostiach s jedinými dverami.
Dvojpólový vypínač
Dvojpólový vypínač je na prvý pohľad na nerozoznanie od jednopólového vypínača č. 1. Už má dva vstupy a dva výstupy. Plní rovnakú funkciu ako jednopólový, no jednou ovládacou klapkou viete ovládať dva obvody súčasne (môžete napr. zapnúť dve svetlá naraz).
Vypínač č. 3 - Trojpólový vypínač (Sporákový)
Ide o trojpólový vypínač s troma dvojicami kontaktov. Najčastejšie ho nájdete v prevedení ako sporákový vypínač, ktorý je určený na ovládanie 3-fázového sporáka. Na rozdiel od bežného vypínača na osvetlenie sú tie sporákové stavané na vyššie prúdové zaťaženie (znesú aj 16 či 20 A), preto sú aj robustnejšie. Sporákovými vypínačmi môžete ovládať aj iné výkonné trojfázové spotrebiče, ako napr. elektrické bojlery, prietokové ohrievače či motory. Vypínač č. 3 nájdete aj ako štvorpólový. Ten je vybavený štyrmi dvojicami kontaktov, ktoré sú ovládané jednou ovládacou klapkou. Najčastejšie sa využíva pri trojfázových rozvodoch.
Vypínač č. 4 - Hotelový vypínač
Ide o otočný vypínač, ktorý má jeden prívod a dva vývody. Má štyri polohy - v prvej zapína prvý obvod, v druhej druhý obvod, tretia zapne oba a štvrtá vypne oba obvody. Tento vypínač sa nazýva aj hotelový, keďže sa v minulosti využíval v hotelových izbách.
Vypínač č. 5 - Lustrový vypínač (Sériový)
Ide v podstate o zdvojený vypínač č. 1 s jedným spoločným prívodom a dvoma nezávislými vývodmi. Vypínač č. 5 má delenú klapku, takže vám umožní zapínať a vypínať dve svietidlá, prípadne dve časti jedného svietidla. To sa využíva napr. pri lustroch, preto sa vypínaču č. 5 hovorí aj lustrový. Vypínač č. 5 je v podstate zdvojený vypínač č. 1.
Vypínač č. 6 - Schodiskový vypínač (Striedavý)
Nazýva sa aj striedavý, dvojsmerný, chodbový vypínač či schodiskový vypínač. Ide o jednopáčkový vypínač, ktorý je na prvý pohľad na nerozoznanie od jednopólového vypínača č. 1. Názov „schodiskový“ asi najlepšie vystihuje funkciu tohto vypínača - dolu na schodisku zapnete vypínač a rozsvietite svetlo, hore druhým vypínačom to isté svetlo vypnete. Vypínač č. 6 využijete najmä na chodbách, schodiskách či v priechodných miestnostiach. Ak necháte jeden z vývodov nezapojený, môžete ho použiť aj ako jednopólový vypínač č. 1.
Vypínač č. 5a - Kombinovaný vypínač
Ide o dvojpáčkový vypínač, ktorého jedna časť je zapojená ako vypínač č. 1 a druhá časť ako vypínač č. 6. Vypínač 5a teda môžete použiť na ovládanie dvoch svietidiel, pričom to druhé môžete pomocou ďalšieho vypínača č. 6 ovládať aj z druhého miesta.

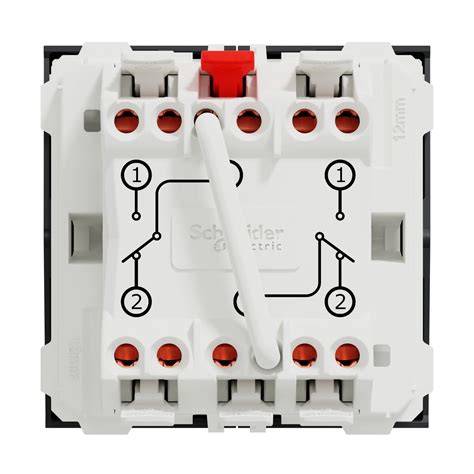

Vypínač č. 5b - Dvojitý striedavý vypínač
Vypínač číslo 5B, resp. 6 + 6 je vlastne dvojitý dvojpáčkový striedavý vypínač č. 6 v jednom rámčeku. Dvojitou klapkou môžete s použitím dvoch takýchto vypínačov ovládať dva svetelné okruhy z dvoch miest. Môžete tiež skombinovať 5b vypínač a dva vypínače č. 6 a ovládať tak jeden svetelný okruh z troch miest a druhý z dvoch.
Vypínač č. 7 - Krížový vypínač
Krížový vypínač spína svetlo z troch a viacerých miest. Nazýva sa aj krížový prepínač, vypínač radenia 7, krížak alebo tiež sedmička. Radenie je odborný pojem z elektrotechniky a je to číselné označenie, ktoré definuje, ako je usporiadaný strojček vo vnútri vypínača. Krížový vypínač je zo všetkých najzložitejší. Má štyri pripojovacie svorky a vo vnútri dva prepínacie kontakty.

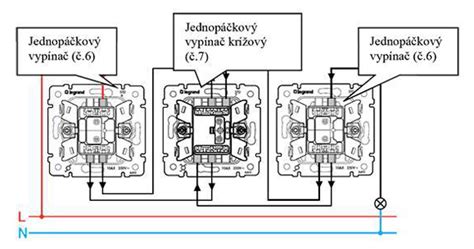

V inštalácii to potom vyzerá tak, že na oboch koncoch sú prepínače radenia 6 (ktorým sa inak tiež hovorí schodiskové vypínače) a na trase medzi nimi je jeden alebo viac krížových prepínačov. Ak teda chcete ovládať svetlo z 3 miest, potrebujete 2 schodiskové vypínače a medzi nimi jeden krížový vypínač. Ak zo 4 miest, potrebujete 2 schodiskové vypínače a 2 krížové vypínače medzi ne. Kombináciou krížového vypínača a 2 vypínačov č. 6 môžete ovládať svietidlo z 3 miest. Ak použijete viacero vypínačov č. 7, budete môcť svietidlo ovládať z ľubovoľného počtu miest.
Krížový vypínač č. 7 na prvý pohľad pripomína vypínače č. 1 a č. 6.
Tlačidlá
Tlačidlá sú jednopáčkové vypínače č. 1, ktoré sa vracajú pomocou strunky do pôvodnej polohy. Používajú sa najmä na zopnutie spotrebičov, napr. pomocou stýkačov či ďalších pomocných obvodov. Existuje viacero druhov tlačidiel: jednopáčkové, dvojpáčkové, rozpínacie, podsvietené alebo s piktogramami.
Vypínače s kontrolkou
Na výber máte okrem tradičnej veľkoplošnej aj klapky s kontrolkou.
- Orientačná kontrolka: Signálka na kolíske slúži pre lepšiu orientáciu v tme. Svieti, ak je svetlo vypnuté, aby ste ľahšie našli vypínač.
- Signalizačná kontrolka: Signálka svieti, ak je prístroj v zapnutom stave. Využijete ju napríklad, ak sa vypínač nachádza v inej miestnosti ako svetlo. Svoje opodstatnenie našla najmä v kúpeľniach či na toaletách. Signalizačné osvetlenie však viete namontovať, iba ak sa v inštalačnej krabici nachádza nulový vodič (tzv. N vodič).
Prehľad použitia vybraných typov vypínačov
| Typ vypínača (Radenie) | Popis | Typické použitie |
|---|---|---|
| Vypínač č. 1 (Jednopólový) | Ovládanie jedného svetla z jedného miesta. | Miestnosti s jednými dverami, menšie priestory. |
| Vypínač č. 5 (Lustrový/Sériový) | Ovládanie dvoch svetiel (alebo častí jedného svietidla) z jedného miesta. | Lustre, osvetlenie s viacerými okruhmi. |
| Vypínač č. 6 (Schodiskový/Striedavý) | Ovládanie svetla z dvoch miest. | Chodby, schodiská, priechodné miestnosti. |
| Vypínač č. 7 (Krížový) | Ovládanie svetla z troch a viacerých miest. Zapája sa medzi dva schodiskové vypínače č. 6. | Dlhé chodby, veľké miestnosti s viacerými vchodmi, rozsiahle priestory. |
| Vypínač č. 5b (Dvojitý striedavý) | Ovládanie dvoch svetelných okruhov z dvoch miest, prípadne kombinácie ovládania z jedného a dvoch miest. | Väčšie priestory vyžadujúce flexibilné ovládanie dvoch okruhov. |
