Polomontované stropy MIAKO sú súčasťou komplexného systému na hrubú stavbu a predstavujú moderné a efektívne riešenie pre rôzne typy konštrukcií. Tieto stropy sú veľmi variabilné a je možné ich použiť aj pri členitých a nepravidelných pôdorysoch miestností do svetlosti až 8 metrov. Po doplnení výstuže je možné využitie aj ako spojité nosníky alebo na konzoly, napríklad balkónov a schodiskových podest.
Keramické trámikové stropy HELUZ MIAKO sú tvorené keramickými stropnými vložkami a keramicko-betónovými stropnými nosníkmi vystuženými zváranou priestorovou výstužou. Rovný keramický tehlový podhľad je dobrým podkladom pre zhotovenie omietky.
Strop vďaka výbornej akumulácii a schopnosti prijímať a uvoľňovať vlhkosť vytvára v miestnostiach zdravú mikroklímu, a preto sú keramické stropy zárukou zdravého a hygienického bývania. Taktiež z hľadiska požiarnej odolnosti, tepelnoizolačných a akustických parametrov sú tieto trámikové stropy vhodnými konštrukčnými prvkami pre bytovú aj občiansku zástavbu.
Keramiku ako takú nájdeme v celom rade stropných konštrukcií a to ako tých súčasných, tak aj tých z nedávnej minulosti. Ak sa pozrieme na stavby rodinných domov vzniknuté na konci minulého storočia, potom keramické stropy zo stropných dosiek HURDIS alebo zo stropných vložiek MIAKO boli jedným z najdostupnejších riešení, a preto sa objavili vo veľkom počte realizácií. U stavebníkov, väčšinou svojpomocných, si získali obľubu pre svoju variabilitu, presnosť a jednoduchú montáž.

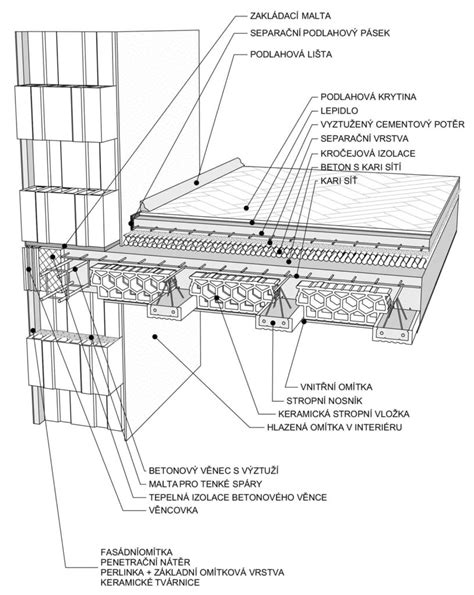

Keramické trámčekové stropy, známe pod názvom HELUZ MIAKO, sa skladajú z keramicko-betónových stropných nosníkov vystužených oceľovou priestorovou výstužou, medzi ktoré sa vkladajú keramické stropné vložky. Systém je navrhnutý až do svetlého rozpätia miestností 8000 mm, v závislosti na požadovanej dĺžke a zaťažení sa volí typ rámčeku, rozpätie trámikov, stropná vložka a aj výška samotnej nadbetonávky.

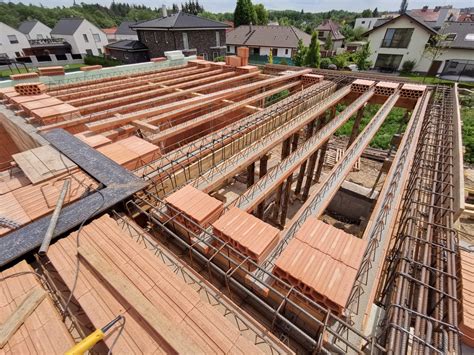

Komponenty systému HELUZ MIAKO
Jednotlivé ponúkané komponenty si podrobnejšie predstavíme nižšie. Stropné nosníky ponúka HELUZ v dvoch výškových variantoch - 175 a 230 mm. Obidva typy sú zhodne tvorené keramickou „U” tvarovkou v šírke 160 mm, v ktorej je zabetónovaná betónom triedy C25/30 priestorová oceľová zváraná priehradovina. Samotnú priehradovinu tvorí diagonálne pospájaný horný a dolný pás a to diagonálmi s krokom cca 200 mm. Horný pás tvorí vždy oceľový prút v priemere 8 mm, diagonála pozostáva z ocele v priemere 5 alebo 6 mm.
Stropné vložky MIAKO sa vyrábajú pre osovú vzdialenosť nosníkov 500 alebo 625 mm. Na dĺžku majú vždy 250 mm a na výšku potom 150, 190 alebo 230 mm. Spolu s nadbetonávkou v hrúbke 40 alebo 60 mm, ktorá musí byť vždy prevedená, tak finálna výška stropnej nosnej konštrukcie môže byť fakticky odstupňovaná po 20 mm. Najmenšia výška je 210 mm, nasleduje 230, 250, 270 a nakoniec 290 mm.
Okrem základných vložiek MIAKO je možné dostať aj vložky s doplnkovou výškou 80 mm, určené do miest, kde má prechádzať vložené železobetónové rebro - tzv. skrytý alebo viditeľný prievlak. Použitím týchto nízkych vložiek je možné tiež zvýšiť tuhosť stropnej dosky v miestach, kde je to potrebné.
Keramické stropné panely HELUZ sa používajú najčastejšie v bytových a občianskych stavbách, ale ich použitie je možné aj v priemyselných a poľnohospodárskych objektoch do svetlosti miestností až 7 metrov. HELUZ sú po uložení na steny ihneď únosné. Tieto stropy sú pomerne variabilné, dajú sa kombinovať s keramickými trámikovými stropmi HELUZ MIAKO a je možné ich použiť aj pri členitých pôdorysoch.
Doplnkové panely HELUZ sú dostupné v šírkach 1 000 a 700 mm, v ľubovoľných dĺžkach od 1 500 mm do 7 250 mm. Výška panelov je 230 mm. Vyrábajú sa ako doplnok k základným panelom, aby vychádzala skladba stropu pri pokládke, a tým sa minimalizovali prípadné dobetonávky (je možné tak na šírku vyskladať stropné panely v násobku 100 mm). Panely so zvýšenou únosnosťou HELUZ sú vyrábané v šírke 1 200 mm, v ľubovoľných dĺžkach od 1 500 mm do 7 250 mm s rôznym pôdorysným skosením čela. Tieto panely majú rozšírené železobetónové rebrá, a tak dosahujú väčšiu únosnosť.
| Komponent | Typické rozmery (dĺžka × výška × šírka) | Poznámka |
|---|---|---|
| Stropné nosníky HELUZ | Výška: 175 alebo 230 mm; Šírka: 160 mm | Keramická "U" tvarovka, betón C25/30, oceľová priehradovina |
| Stropné vložky MIAKO | Dĺžka: 250 mm; Výška: 150, 190 alebo 230 mm | Pre osovú vzdialenosť nosníkov 500 alebo 625 mm |
| Doplnkové vložky MIAKO | Výška: 80 mm | Pre miesta s železobetónovým rebrom, zvýšenie tuhosti |
| Doplnkové panely HELUZ | Dĺžka: 1 500 - 7 250 mm; Výška: 230 mm; Šírka: 700 alebo 1 000 mm | Doplnok k základným panelom, minimalizácia dobetonávok |
| Panely so zvýšenou únosnosťou HELUZ | Dĺžka: 1 500 - 7 250 mm; Šírka: 1 200 mm | Rozšírené železobetónové rebrá |
| Minimálne uloženie nosníkov na murive | 125 mm | |
| Prekrytie KARI siete | 210 mm (v oboch smeroch) |
Plánovanie a príprava montáže
K návrhu len krátko. V technickej príručke, dostupnej na stránkach www.heluz.sk, si možno na základe požadovaného rozpätia miestnosti, osovej vzdialenosti nosníkov a hodnoty rovnomerného zaťaženia dohľadať vyhovujúce konštrukcie. Teda vhodné trámiky, ich rozpätie, výšku tvarovky a výšku nadbetonávky. Skladbu konštrukcie by mal zo statického hľadiska v každom prípade vykonať alebo aspoň odborne posúdiť a schváliť odborník - statik.
Po výbere vhodnej varianty je ideálne nechať si vypracovať tzv. pokladačský plán, ktorý poslúži ako podklad na stanovenie množstva trámčekov, tvaroviek a ďalšieho materiálu, respektíve pre presné nacenenie. Plán pokládky vám vedia vytvoriť za niekoľko desiatok eur priamo odborníci v HELUZe.
Postup montáže stropu HELUZ MIAKO
V priebehu montáže sa vznikajúca konštrukcia priebežne podpiera líniovými podperami a následne sa zmonolitní dobetónovaním. Príprava pred realizáciou monolitickej stropnej dosky je kľúčová pre správne prevedenie.
Príprava nosného muriva
Na korunu obvodového a vnútorného nosného muriva z brúsených tehál sa položí ťažký asfaltový pás s hrúbkou 3 mm. Stropné nosníky sa v súčasnej dobe odporúča zo statických, tepelnoizolačných a akustických hľadísk ukladať na ťažký asfaltový pás. Nosným podkladom môže byť železobetónový veniec, nosné murivo alebo vyrovnávacia vrstva (cementová malta, betónová mazanina).
Pokiaľ prevádzajúca dokumentácia nestanoví inak, ukladajú sa prvé stropné nosníky v miestach, kde je nejaký ďalší konštrukčný prvok (schodisko, komín apod.) a to s reálnou dĺžkou uloženia minimálne 115 mm. Minimálne uloženie stropných nosníkov na nosnom murive je 125 mm.

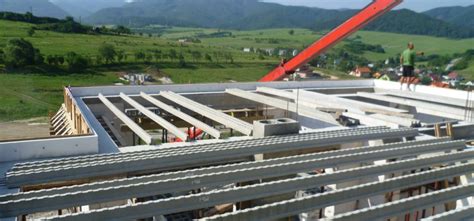

Ukladanie stropných nosníkov a podopieranie
Nosníky sa na murivo rozmiestnia podľa šírky stropných vložiek vkladaných na koncoch stropných nosníkov. Osovú vzdialenosť jednotlivých stropných nosníkov si vymedzíme osadením krajných stropných vložiek.
Nosníky sa musia po rozmiestnení ihneď podoprieť pomocou vhodných líniových podpier a stojok. Stropné nosníky je potrebné postupne podpierať ihneď po uložení na murivo a to podperami zhotovenými z drevených hranolov alebo pomocou systémových stropných podpier - u svojpomocných realizácii preto počítajte s nevyhnutnosťou obstarať si tiež dostatok podpier, vzdialenosť medzi podperami navzájom by mala byť max 1500 mm. Ako líniové podpery je možné použiť prvky systémového debnenia alebo napríklad drevené trámy s minimálnym prierezom. Výška nosníkov sa upraví na potrebný rozmer.
V tejto fáze, ak stanoví statický výpočet, je potrebné tiež vykonať montážne nadvýšenie.
Kladenie stropných vložiek
Stropné vložky sa kladú v jednotlivých radoch kolmo na pozdĺžnu os nosníkov od jednej steny k druhej. Maximálna medzera medzi hranou stropného nosníka a hranou stropnej vložky je 5 mm. Stropné vložky HELUZ MIAKO sa kladú na sucho a to postupne v radoch kolmých na samotné nosníky. Z dôvodu zamedzenia podtekania betónovej zmesi odporúča HELUZ ukladať vložky tiež s cca 100 mm presahom nad murivo.
Príprava pred betonážou a vystuženie
Pred betonážou sa vykoná kontrola, či v stropnej konštrukcii nie sú medzery, kadiaľ by mohol betón vytiecť. Prípadné medzery sa zatrú maltou. Stropné vložky sa pred samotnou betonážou pokropia vodou.

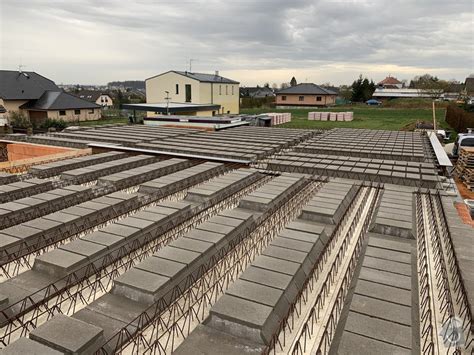

Na celú plochu sa uloží na vopred pripravené dištančné podložky, ktoré zabezpečia minimálne krytie výstuže betónom, sieť kari. Po obvode musí prečnievať min. 150 mm za líce muriva. Siete sa prekrývajú s presahom 210 mm v obidvoch smeroch. S betonážou je možné začať, až keď sú tvarovky uložené po celej dĺžke nosníkov, pokiaľ nestanovuje sprevádzajúca dokumentácia inak, musí byť vystužená (napríklad KARI sieťou ø4/150 alebo ø4/150) aj monolitická doska nad stropnými vložkami MIAKO.
Betonáž a ošetrovanie
Na betonáž sa použije betón pevnostnej triedy C 20/25 XC1 s mäkkou konzistenciou S 3 v súlade s platnou normou. Betón sa kladie rovnomerne v pruhoch v smere stropných nosníkov. Nesmie sa hromadiť na jednom mieste. Dôkladne sa zavibruje a povrch sa uhladí latou, prípadne vibrolatou. Výška nadbetonávky musí byť na celej ploche stropu konštantná. Preto je potrebné počítať aj s navýšením stropnej konštrukcie.
Betón je potrebné ošetrovať, vlhčiť predovšetkým počas prvých siedmich dní. Počas horúcich dní dlhšie.

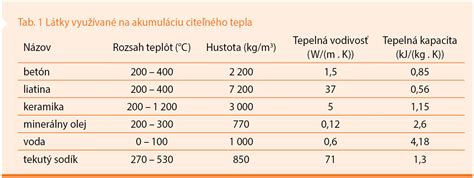

Výhody akumulačných schopností
V článku Význam ťažkých stropov pri znižovaní energetickej náročnosti a docielení vnútornej teplotnej stability sme písali, aké ťažké obvodové konštrukcie domu (ťažká šikmá strecha a ťažké obvodové konštrukcie) prispievajú k teplotnej stabilite domov. Tieto tvrdenia predovšetkým platia pre ťažké vnútorné konštrukcie domu, ktoré - v porovnaní s obálkovými konštrukciami - akumulujú až dvojnásobok tepla využiteľného na stabilizáciu vnútornej teploty.
Konkrétne pri polomontovaných trámových stropoch HELUZ MIAKO sa ponúka voliť vyšší variant nadbetonávky, ktorý vďaka väčšiemu množstvu betónu poskytne tiež lepšie akumulačné schopnosti. A to, vzhľadom na cenu betónu, za priaznivú cenu. Napríklad u bungalovov bude v porovnaní s bežne vykonávanou ľahkou stropnou konštrukciou (sadrokartón) dosiahnuté výrazne stabilnejšie vnútorné prostredie.
