Princípy a fungovanie trojcestného ventilu vrátane modelov Honeywell

Trojcestný ventil je kľúčovým prvkom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. V závislosti od svojej konštrukcie dokáže trojcestný ventil buď spojiť dva samostatné prúdy média do jedného (tzv. miešací trojcestný ventil), alebo rozdeliť jeden prúd na dva samostatné výstupy. Tieto ventily nachádzajú široké uplatnenie v systémoch, kde je nevyhnutná precízna regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie.

Jedno z najbežnejších miest, kde nájdete trojcestné guľové ventily, je v priemyselnom prostredí, ale aj v domácich inštaláciách. Hlavnou úlohou trojcestného ventilu v rôznych priemyselných odvetviach a domácich inštaláciách ústredného kúrenia je regulácia smeru prietoku média. Toto umožňuje presné riadenie hydraulických alebo tepelných procesov.

Princíp fungovania a konštrukcia trojcestného ventilu

Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku, médium môže byť smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch. Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v určitej polohe, médium preteká prvým výstupom. V inej polohe je prietok presmerovaný do druhého výstupu. V prípade miešacieho ventilu umožňuje pohyb vretena spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku.

Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.

Tradične je teleso zariadenia vyrobené z bronzu. Pracovné predmety, ako napríklad zásobník a pružiny, sú vyrobené z ocele. Membrána je zvyčajne vyrobená z gumy a používa sa na utesnenie tyče ako dvojitý prstencový prvok. Spojovacie diely (armatúry) môžu byť závitové alebo spájkované, v závislosti od modelu trojcestného ventilu.

Princíp činnosti trojcestného ventilu pre okruh plynového kotla je približne nasledujúci: keď je zariadenie v normálne otvorenom dopravnom režime, priamy priechodný dopravný kanál je otvorený. Rohový priechodný kanál zostáva zatvorený. Iný stav mechanizmu zabezpečuje otvorenie uhlového transportného kanála, resp. zablokovanie priameho transportného kanála. Možné sú aj medzipolohy drieku trojcestného ventilu a klapky.

Typy trojcestných ventilov

Trojcestné ventily sa primárne delia na dva základné typy: miešacie a rozdeľovacie, ale aj na základe konštrukcie gule či pohonu.

Miešacie trojcestné ventily

Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Zmiešavací ventil má jeden vstup a dva výstupy. Jeho hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Pri správnej inštalácii môže produkt oddeliť aj toky.

Trojcestný termostatický ventil je súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, udržiavajúc stálu požadovanú výstupnú teplotu. Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkám, čím zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.

Rozdeľovacie (separačné) trojcestné ventily

V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Ventily podľa konštrukcie gule

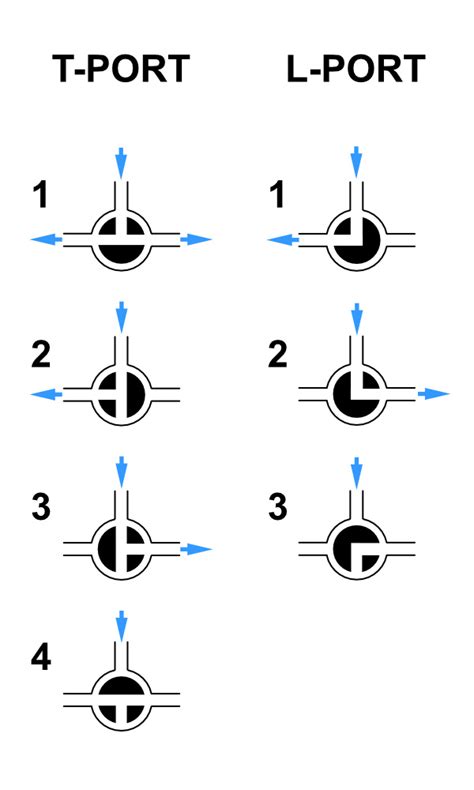

• Trojcestné guľové ventily s L-portom majú v guli priechod v tvare L. Tieto ventily sa zvyčajne používajú na presmerovanie toku tekutiny z jedného zdroja do dvoch rôznych miest určenia alebo naopak.
• T-port trojcestné guľové ventily majú priechod v tvare T v gule. Tieto ventily sa používajú na miešanie alebo delenie toku tekutiny. Môžu sa použiť na zmiešanie dvoch rôznych tekutín alebo na rozdelenie toku jednej tekutiny do dvoch alebo viacerých prúdov.

Ďalšie typy ventilov podľa konštrukcie a ovládania

Okrem funkčného delenia na miešacie a rozdeľovacie, sa ventily delia aj podľa mechaniky uzávierky, tvaru zástrčky, typu uzávierky, spôsobu pripojenia k okruhu a spôsobu riadenia.

• Mechanika uzávierky: napínacia alebo upchávka.
• Tvar zástrčky: v tvare L, T, S.
• Typ uzávierky: valcové, guľové, kužeľové.
• Pripojenie k okruhu: pomocou spojky, príruby, zvárania.
• Spôsob riadenia: automatický, poloautomatický, manuálny.

Podľa konštrukcie sú ventily rozdelené na sedlové ventily a rotačné ventily.

• Sedlové ventily: Princíp činnosti je založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily a ovládanie sa často vykonáva elektromechanickým pohonom.
• Rotačné ventily: Kľúčovým prvkom je rotačný sektor. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

Trojcestný ventil s termostatom

Trojcestný termostatický ventil je kľúčový v systémoch, kde je dôležité udržiavať stabilnú teplotu pre pohodlie a bezpečnosť používateľov. Konštrukcia trojcestného zmiešavacieho termostatického ventilu spočíva v troch pripojeniach: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup miešanej vody.

Termostat v zmiešavacom ventile trojcestnom zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Vďaka tomu ventil presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu teplotu na výstupe. Trojcestný ventil s termostatom funguje na princípe dynamickej regulácie prietoku vody, čo umožňuje udržiavanie stabilnej teploty média na výstupe. Vnútorný mechanizmus takého miešacieho ventilu obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody, ktorá prechádza ventilom. V dôsledku toho dochádza k presnému miešaniu oboch prúdov, čo umožňuje udržiavanie stabilnej teploty. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému.

Výhody trojcestného termostatického ventilu

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť eliminovaním náhlych skokov teploty.
• Minimalizácia rizika popálenín (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

Trojcestný ventil s pohonom

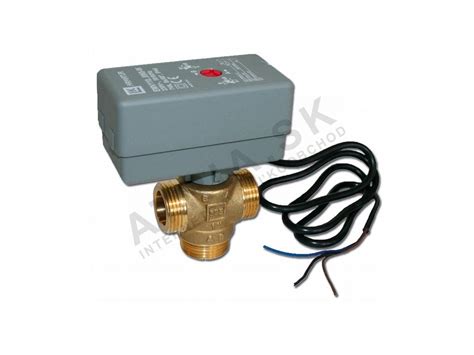

Trojcestný ventil s pohonom je ventil s tromi priechodnými portami (nazývanými bežne cestami), ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.

Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.

Schéma fungovania tohto zariadenia spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. Trojcestný ventil s pohonom môže slúžiť na miešanie dvoch prúdov média do jedného alebo na rozdelenie jedného prúdu na dva samostatné. Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje presné prispôsobenie pomerov prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme.

Typy pohonov

Trojcestné ventily s pohonom môžu byť vybavené rôznymi typmi pohonov v závislosti od požiadaviek systému.

• Elektrické pohony sú najčastejšie používané vďaka presnosti ovládania a ľahkej integrácii so systémami automatizácie budov.
• Pneumatické pohony využívajú stlačený vzduch na zmenu polohy ventilu a sú bežne používané v priemyselných inštaláciách, kde je kľúčová bezpečnosť.
• Hydraulické pohony fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.
• Elektromechanický pohon: zahŕňa jednoduché termostatické pohony (reagujúce na expanziu kvapaliny) a pohony s termostatickou hlavicou a diaľkovým senzorom.
• Ručný pohon: najjednoduchší pohon, kde sa nastavenie vykonáva otočením plastového uzáveru.

Výhody trojcestného ventilu s pohonom

Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov.

• Presná regulácia prietoku.
• Diaľkové ovládanie.
• Úspora energie vďaka optimalizácii prevádzky.
• Zvýšená životnosť systému.
• Jednoduchá adaptácia na meniace sa prevádzkové podmienky.

Aplikácie trojcestných ventilov

Trojcestné ventily nachádzajú široké uplatnenie v rôznych oblastiach:

• Vykurovacie systémy: Na reguláciu teploty v miestnostiach, na zabezpečenie rovnomerného rozvodu tepla a na zabránenie prehriatiu jednotlivých vetiev. Sú nevyhnutné pri kombinácii rôznych typov vykurovacích systémov, napríklad plynového kotla s podlahovým vykurovaním. Napríklad v systémoch chladenej vody možno ventil použiť na zmiešanie chladenej vody prichádzajúcej z chladiča s vratnou vodou z chladiacich hadov budovy. Vo vykurovacom systéme možno trojcestný guľový ventil použiť na presmerovanie toku teplej vody medzi rôznymi zónami v budove.
• Systémy teplej úžitkovej vody (TÚV): Na miešanie teplej a studenej vody pre dosiahnutie bezpečnej a komfortnej teploty. Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody.
• Klimatizačné systémy: Na presné prispôsobenie teploty a prietoku vzduchu pre vyšší komfort používateľov.
• Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja a iných.
  • V chemických spracovateľských závodoch sa tieto ventily používajú na miešanie rôznych chemikálií.
  • V ropných rafinériách sa používajú trojcestné guľové ventily na presmerovanie toku ropy alebo rafinovaných produktov.
  • V priemysle výroby energie sa tieto ventily používajú v chladiacich systémoch na usmerňovanie toku chladiacej vody.
  • Úpravne vody sa pri rôznych procesoch spoliehajú na trojcestné guľové ventily, napríklad na miešanie chemikálií na čistenie vody alebo v procese spätného preplachovania filtrov.
• Systémy podlahového vykurovania: Na udržiavanie optimálnej teploty vody dodávanej do systému a na zabezpečenie rovnomerného rozdelenia tepla. Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania.
• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.

Výber a inštalácia trojcestného ventilu

Pri výbere správneho trojcestného termostatického ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania. Keď si vyberiete naše trojcestné guľové ventily, získate produkty, ktoré sú vyrobené z vysoko kvalitných materiálov a prísnych výrobných noriem.

Parametre pre výber

• Veľkosť ventilu: Uistite sa, že priemer závitov pripojení ventilu je kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov. Výber správnej veľkosti pripojovacích nátrubkov (napr. 1 palec alebo 5/4 palca) je kľúčový.
• Typ pohonu: Pohon môže byť elektrický, pneumatický alebo hydraulický.
• Prevádzkový tlak: Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu, ktorý panuje vo vašej inštalácii. Miešací trojcestný ventil s pohonom musí byť prispôsobený na prácu pri stanovenom tlaku, aby sa predišlo poškodeniam alebo netesnostiam v systéme.
• Teplotný rozsah: Skontrolujte rozsah regulácie teploty, ktorý daný ventil ponúka, ako aj maximálne a minimálne prevádzkové teploty.
• Materiál ventilu: Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť. Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu.
• Kapacita: Výkon vášho vodovodného systému by mal byť porovnaný s koeficientom priechodnosti zariadenia.

Proces inštalácie

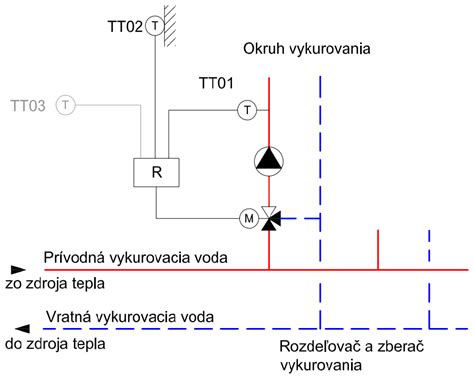

Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie inštrukcií výrobcu. Pripojenie trojcestného ventilu s pohonom vyžaduje presné vykonanie podľa hydraulickej schémy systému.

1. Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt. Pred inštaláciou treba potrubie dôkladne vyčistiť od nečistôt.
2. Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup). Typ ventilu: V závislosti od smeru prietoku sa rozlišujú modely so symetrickým (T-tvar) alebo asymetrickým (L-tvar) dizajnom.
3. Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.
4. Pripojenie portov: Port A slúži na pripojenie prívodu média, ktoré sa má miešať alebo rozdeľovať. Počas inštalácie treba dbať na správne tesnenie spojov, aby sa predišlo únikom.
5. Pripojenie pohonu: Pohon musí byť pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu.
6. Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil.
7. Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.
8. Nastavenie: Po nainštalovaní ventilu nastavte požadovanú teplotu vody pomocou regulačného kolieska, ktoré sa zvyčajne nachádza v rozsahu 30-60 °C.
9. Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž.

Cena a výrobcovia trojcestných ventilov

Cena trojcestného ventilu s pohonom je komponent, ktorého cena závisí od typu pohonu a veľkosti ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybujú v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov.

Na trhu existuje široká ponuka trojcestných ventilov od rôznych výrobcov. Medzi renomované značky patria:

• Esbe: Švédska firma známa spoľahlivosťou a odolnosťou svojich výrobkov.
• Navien: Kórejský výrobca ponúkajúci kvalitné ventily, často kompatibilné s ich kotlami.
• Danfoss: Dánska spoločnosť zameraná na presnosť nastavenia a automatickú prevádzku.
• Valtec: Taliansko-ruská značka ponúkajúca kvalitné a cenovo dostupné ventily.
• Honeywell: Americký výrobca, ktorý je tiež súčasťou popredných značiek ponúkajúcich kvalitné riešenia.
