Teplovodná kozubová vložka môže byť pôvodne jediným zdrojom tepla domu. Tento systém je obmurovaný a vedľa neho je zabudovaný priestor na uskladnenie a sušenie dreva. V prechodnom období je teplovodné vykurovanie kozubom veľmi výhodné z toho dôvodu, že keď v ňom zakúrite, vykúrite celý dom.
Princíp a Komponenty Teplovodného Krbu

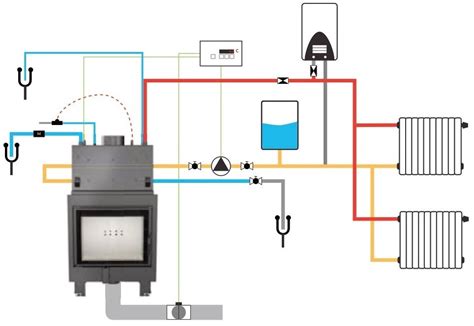

Systém teplovodných krbových vložiek využíva špeciálnu krbovú vložku, ktorá je vyrobená zvlášť na tento účel. Teplovodná krbová vložka disponuje zabudovaným vodným plášťom, ktoré sa nachádza okolo samotnej spaľovacej komory krbovej vložky, alebo zvlášť nad ohniskom, prípadne v kombinovanej forme.
Princíp fungovania teplovodnej krbovej vložky závisí vždy na technickom riešení výrobcu, resp. vývojárov danej výrobnej spoločnosti. Vysoká teplota spalín zabezpečuje optimálne odovzdávanie získaného tepla do teplovodného výmenníka. Časť získanej tepelnej energie je odovzdávaná cez plášť do vykurovaného priestoru a časť zase cez integrovaný teplovodný výmenník do vody.
Využiteľný výkon teplovodných krbových vložiek z maximálneho výkonu danej krbovej vložky je v priemerne 60-80% do vody a asi 20-40% do vykurovaného priestoru. V napojenej akumulačnej nádrži sa teplo ukladá a následne je takto nahromadená energia využívaná, a to nielen na potreby vykurovania ako takého, ale aj pre potreby zabezpečenia teplej úžitkovej vody (TÚV).
Veľkou výhodou je hlavne zabudovaná akumulačná nádrž, ktorá zabezpečuje prísun teplej vody a ktorá dokáže uskladňovať teplo na podstatne dlhšiu dobu pomocou tepelného izolačného materiálu, ktorý sa nachádza okolo akumulačnej nádrže. Pomocou takejto akumulačnej nádrže je možné napojiť vykurovací systém nielen na radiátory, ale aj na podlahové kúrenie.
Dnes sme si na úvod stručne vysvetlili, čo je to krb a predstavili si tri základné typy krbu - teplovzdušný, sálavý a teplovodní. Obostavba teplovodného krbu sa rieši obvykle rovnako ako u teplovzdušného krbu. Ale veľkosť vstupných a výstupných konvekčných otvorov ("ventilačných mriežok") môže byť oveľa menšia, lebo väčšina tepelnej energie prechádza do výmenníka.
Plánovanie a Materiálová Príprava
Ešte pred samotnou inštaláciou je dôležité zvážiť niekoľko kľúčových aspektov. Stavebníci často uvažujú nad primárnym zdrojom tepla ako o krbovej vložke s čelným prikladaním. Preto primárny zdroj tepla, do ktorého sa prikladá z obývacej izby, nikomu neodporúčam. Praktickejšie a pohodlnejšie je namontovať obyčajnú vložku (žiadne rozvody či napojenie na systém, ktoré investíciu značne predražia), ktorú využijeme na zakúrenie iba párkrát do roka na dotvorenie atmosféry.
Výber Krbovej Vložky a Materiálu
Je dôležité vedieť, čo všetko by ste mali vedieť a čomu by ste sa mali vyvarovať skôr, ako začnete realizovať stavbu krbu. Tiež je potrebné zodpovedať si zásadné otázky, ktoré by ste mali vedieť pred výberom krbovej vložky. Malo by sa vedieť, ako si vypočítať výkon krbovej vložky na danú miestnosť, tak aby splnila svoj účel. V tomto návode na stavbu krbu svojpomocne bola použitá krbová vložka českého výrobcu Romotop - Heat 4G 59.50.04.
Povieme si o vlastnostiach krbovej vložky, napr. pri ktorej krbovej vložke ušetríme palivo až do 50%. Obdobne, je potrebné vedieť, čo je dôležité o materiáloch na stavbu krbu, aké materiály sa používajú. Na obstavbu boli použité kalciumsilikátové dosky Skamotec.
Externý Prívod Vzduchu

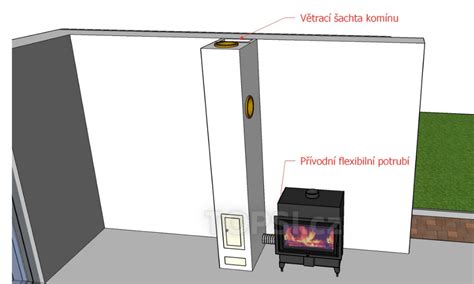

Pripojenie krbovej vložky, či krbových kachlí na exteriérový prívod vzduchu, je v dnešnej dobe pasívnych a nízkoenergetických domov prakticky nutnosť. Procesu horenia v krbovej vložke či kachliach sa v týchto prípadoch nedostáva dostatočné množstvo vzduchu, a preto je potrebné zabezpečiť dostatočný prísun vzduchu z exteriéru. Ak by ste prívod vzduchu pre horenie z exteriéru nemali, tak v praxi by to znamenalo, že krbová vložka by nasávala vzduch z miestnosti. Často by ste museli v miestnosti vetrať, pretože by v nej bolo na nevydržanie, a to práve kvôli chýbajúcemu kyslíku, ktorý by spotreboval krb na jeho správne horenie.
Odhad Nákladov a Materiálov
Ukážeme vám, ako si nakresliť krb a vypočítať materiál. Pre orientačnú predstavu uvádzame zoznam materiálu a jeho cenu:
| Materiál | Cena (približná) | Poznámka |
|---|---|---|
| Kozub (teplovodná vložka) | 1 960 € | s možnosťou pripojenia na systém centrálneho vykurovania, napríklad Romotop KV 075 W |
| Izolačné platne | 110 € | napr. Silca, 4 ks, 1 000 x 625 x 40 mm |
| Tehly priečkovky | 60 € | |
| Celkom | 2 130 € |
Krok za Krokom: Inštalácia Krbovej Obostavby
Krb je vystavaný z certifikovaných stavebných materiálov pre krby a kachle podľa ČSN noriem. Obstavba je ukončená vo výške 200 cm a je tak ukončená ešte pod skutočným stropom. Tento typ obstavby je tak vhodný na vykurovanie miestnosti, v ktorej je krb umiestnený. Pokiaľ by ste chceli krbom vykurovať viac miestností, potom odporúčame voliť variant s dostavbou až po strop.
1. Príprava Dosiek Penetráciou
Skôr ako začnete jednotlivé dosky lepiť a rezať, odporúčame ich napenetrovať. Používa sa penetrácia SILAPEN. Na penetráciu je možné použiť klasický valček. Všetky diely napenetrujte penetráciou Silapen.
2. Vodiace Čiary na Zadnej Stene
Na zadnú stenu si nakreslite vodiace čiary, podľa ktorých budete stavať konštrukciu budúceho krbu. V našom prípade sme chceli docieliť, aby odrezky z dosiek Skamotec boli čo najmenšie, preto sme zvolili šírku krbu 100 cm, hĺbku 65 cm a výšku 200 cm.
3. Rezanie a Lepenie Základných Pásov
Z jedného kusu dosky Skamotec narežte pásy so šírkou 10 cm. Narezané pásy nalepte na zadnú stenu pomocou lepidla Silaterm 6 kg. Narežte dosky na potrebnú šírku a prilepte ich na pripevnené pásky tak, aby dole vznikla 5 cm medzera. V mieste prestupu dymovodu do komína vyrežte do dosky otvor pomocou priamočiarej pílky. V prípade, že sa Vám nepodarí otvor urobiť presne, je možné ho kedykoľvek neskôr vyplniť.
4. Osadenie Krbovej Vložky a Dodržanie Vzdialeností
Je potrebné dodržať minimálne vzdialenosti vložky od izolácie, ktoré uvádza výrobca v návode na obsluhu. Ak to v návode uvedené nie je, volí sa minimálna vzdialenosť vložky od izolácie (vzadu i po stranách) cca 10 mm na 1 kW výkonu vložky, nikdy však nie menej ako 70 mm. Teraz je možné usadiť krbovú vložku na svoje miesto vo vnútri krbu.
5. Pripojenie na Komín a Revízia
Akonáhle usadíte krbovú vložku do potrebnej polohy, napojte ju pomocou dymovodov na komín. Problematikou voľby typu dymovodu sa podrobne zaoberáme v našom článku Ktoré dymovody pre krb zvoliť?. Odporúčame, aby ste antikorový dymovod niečím podopreli, lebo celú jeho hmotnosť nemôže držať len sopúch komínovej vložky.
Po pripojení vložky na komín kontaktujte odbornú kominársku firmu a nechajte si vystaviť revíziu pripojenia pece na komín. Následne sa vo vložke vykoná skúšobné zakúrenie, počas ktorého sa overí tesnosť spalinových ciest i samotnej vložky. Dôjde tiež k vypáleniu farieb a tmelov na dymovodoch a na samotnej vložke.
6. Stavba Obostavby a Dilatačné Škary
Začíname s výstavbou bočných strán krbu. Skôr, než nalepíte boky obstavby, je potrebné do dosky vyrezať otvor pre budúce zabudovanie výdychových mriežok. Pre pevnejší spoj a možnosť rýchlejšieho postupu odporúčame dosky okrem lepenia zabezpečiť aj pomocou samorezných vrutov. Podobným postupom vyrežeme tiež dosky, ktoré budú umiestnené okolo krbovej vložky.
Tieto diely narežte tak, aby bola ponechaná medzera medzi krbovou vložkou a obstavbou cca 1 cm. Táto medzera bude slúžiť ako tzv. dilatačná škára. Tá zaistí, aby krbová vložka nemohla vplyvom rozpínania po jej zahriatí obstavbu poškodiť. Rovnakým spôsobom pokračujte aj pri ostatných doskách obstavby. Dbajte pritom zvýšenú opatrnosť, čo sa týka presnosti konštrukcie. Všetky zvyšky dosky (odrezky) používame pre preplátavanie dvoch dosiek. Tento postup ihneď spevní celú stavbu a nie je potrebné čakať na zatuhnutie lepidla. Je možné nepretržite stavať. Týmto spôsobom pokračujeme až do stropu.
7. Osadenie Výdychových Mriežok
Súčasti všetkých nami ponúkaných výdychových mriežok je vždy tzv. montážny rámček. Zložte teda z výdychovej mriežky montážne rámčeky a zabudujte ich do obstavby. Do vyrezaného otvoru v doske naneste spojovaciu maltu a do nej potom zasuňte rámček. Otvor na krbovej mriežke vytvoríme tak, že do dosky vyvŕtame vŕtačkou dostatočne veľký otvor pre nožovú pílku.
Na co dát pozor při obestavě krbové vložky BeF?
8. Izolácia Zadnej Steny a Falošný Strop
Na stenu či dosku aplikujte zo sáčku lepidlo v húsenkovom tvare. Na stenu prilepte pruhy izolačnej dosky THERMAX ECO. Vzduchová medzera (v tomto prípade neodvetraná) zaistí kvalitnejšiu izoláciu zadnej steny krbu. Odizolovaný je teraz aj strop. Hornú dosku neskrutkujte do stropu. Použite iba lepidlo, ktoré dosku bez problémov udrží.
Bol vystavaný falošný, niekedy tiež nazývame dekompresný strop krbu. Všimnite si, že falošný strop je odvetrávaný dvomi mriežkami. Každá z nich je umiestnená na opačnom konci, v najnižšom a najvyššom možnom mieste. Tým sa dokonale odvetráva vystavaný priestor. Krbová mriežka, ktorá z krbu vydáva horúci vzduch ohriaty v obostavbe krbu, je umiestnená ihneď pod falošným stropom.
9. Povrchová Úprava a Revízny Otvor
Či už plánujete konečnú povrchovú úpravu pomocou omietky, či obkladu, je predtým nutné na dosky naniesť tzv. Nosnú vrstvu kachliarskej malty so sieťkou. Vystrihnite si teda zo sieťky pláty na boky a čelo obstavby. Namiešajte si dostatočné množstvo kachliarskej malty White 600 a pomocou hladidla ju naneste na povrch obstavby. V tejto fáze je možné na krb buď naniesť fasádnu omietku, alebo krb obložiť kameňom, dlažbou apod. V prípade, že by ste chceli krb omietnuť, namiešajte si dostatočné množstvo kachliarskej omietky Silaterm Model a pomocou hladidla naneste na obstavbu. Po čiastočnom zaschnutí omietku vyhlaďte. Ak budete krb natierať farbou, vždy použite anorganickú silikátovú farbu a pigmenty.

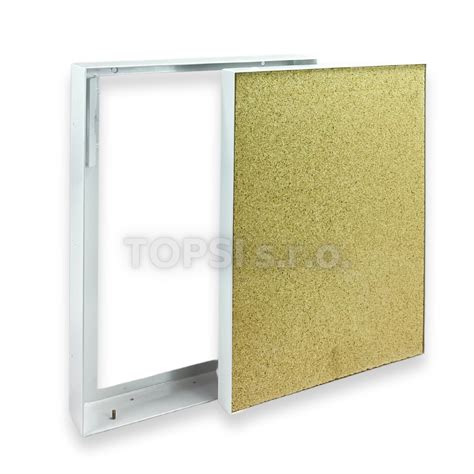

Preto odporúčame do každého krbu nainštalovať revízny otvor pre krby. Na revízny otvor pre krby sa nanáša rovnaká povrchová úprava, ako na krb. Vďaka tomu je na krbu nebadateľný. K dispozícii je niekoľko vhodných rozmerov vo variante na výšku / šírku. Vďaka tejto možnosti výberu rozmeru revízneho otvoru môžete kedykoľvek jednoducho skontrolovať stav vnútri krbu. S prehľadom sa dostanete na inak ťažko dostupné miesta a môžete previesť ako dostatočnú revíziu, tak čistenie obostavby krbu. Jeho veľkosť dovoľuje vykonávať opravy vnútri krbu. Toto je dokonalé riešenie najmä pri obostavbe teplovodných krbových vložiek, kedy je vo vnútri krbu inštalované nutné príslušenstvo od kúrenárov. Tu je dostatočný prístup nutnosťou.
