Sprievodca murovaním komína: Od návrhu po bezpečnú prevádzku

Komín je dôležitou súčasťou každej stavby, v ktorej sa používa krb, kachle alebo kotol na tuhé, kvapalné či plyné palivá. Dobre navrhnutý a postavený komín zabezpečuje bezpečný odvod spalín a správny chod spotrebiča, zatiaľ čo zle navrhnutý alebo poškodený komín predstavuje riziko požiaru alebo otravy oxidom uhoľnatým. Bezpečný a funkčný komín je alfou a omegou každej stavby, kde sa kúri tuhým alebo plynným palivom.

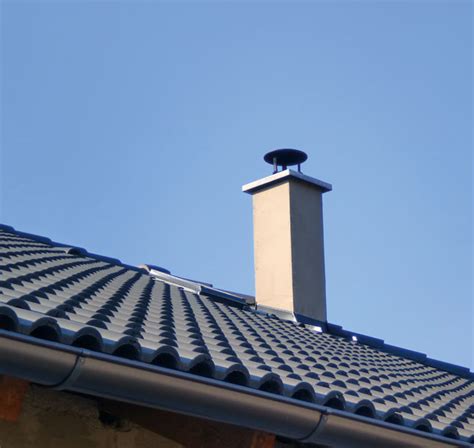

História a vývoj komínových systémov

Vývoj komínov a komínových systémov sa nezastavil a podnetom na inováciu komínových telies sú najmä vykurovacie zdroje. Prvé komíny siahajúce nad strechu budov sa objavujú až v 15. storočí. Až v 17. storočí sa pre množstvo požiarov začali murovať komíny z pálených tehál. Dovtedy boli pozliepané z hliny kombinovanej s drevom. Kominárske remeslo k nám priniesli Taliani v 16. storočí.

Problémy s jednovrstvovými murovanými komínmi nastali, keď sa začali používať kotly na plyn, pretože spaliny plynu obsahujú vodu. Spálením 1 m³ metánu vznikne 1,5 kg vody vo forme pary a hrozí jej kondenzácia na stenách komína. Vlhkosť spolu s agresívnymi oxidmi dusíka by ako kyselina pôsobila na steny komína. V interiéri na susediacich stenách by sa zakrátko objavili sivé alebo čierne mokré škvrny. Pri spolupôsobení mrazu by sa mohol komín v pomerne krátkom čase vážne poškodiť. Preto sa začali používať vyvložkované, teda dvojvrstvové komíny s komínovými vložkami - najprv z hliníkového alebo pozinkovaného oceľového plechu. Keďže teplota spalín unikajúcich zo starších plynových kotlov bola vysoká - viac ako 120 °C, po zohriatí komína sa takmer všetok agresívny kondenzát odparil do ovzdušia; takéto riešenie bolo vyhovujúce.

Prelom nastal používaním kondenzačných kotlov, pri ktorých teplota spalín klesá až na 60 °C. Denne sa môže v komíne vytvoriť niekoľko litrov kondenzátu, ktorý je schopný za niekoľko mesiacov rozleptať hliníkovú vložku. Na problémy kondenzácie pri spaľovaní plynu zareagovali výrobcovia komínov ponukou nových trojvrstvových komínov. Skladajú sa z komínovej tvárnice - nosnej časti, ktorá zabezpečuje statické vlastnosti komína, z komínovej vložky, ktorou prechádza dym, a tepelnej izolácie, ktorá zabraňuje prílišnému ochladzovaniu vložky a vytváraniu kondenzátu.

Prierez trojvrstvového komína tvorí komínová vložka, izolácia, tvárnica (zvnútra von). Dokonalejšie komínové systémy už majú tepelnú izoláciu integrovanú v komínových tvárniciach. Zvyšuje to rýchlosť stavby komína, ale to je len vedľajší efekt. Hlavný účel je ten, že medzi komínovou vložkou a tepelnou izoláciou je medzera, ktorou sa k spotrebiču privádza vzduch potrebný na spaľovanie paliva (tzv. rúra v rúre). Medzera má optimálnu šírku takú, aby sa vložky príliš neochladzovali, ale aby množstvo palivového vzduchu bolo dostatočné. Iné typy tvárnic umožňujú privádzať palivový vzduch cez špeciálnu šachtu. Tieto typy komínov sú určené predovšetkým k tepelným spotrebičom s uzavretým systémom spaľovania, čiže turbo kotlom, alebo aj kozubovým vložkám, ktoré vzduch na horenie neodčerpávajú z miestnosti. Ak sa spaľovací vzduch odoberá z miestnosti, musí sa tam aj privádzať zvonka, čím sa ochladzuje interiér. Vzduch, ktorý prúdi k uzavretému spotrebiču cez komín, sa predhrieva, čo uľahčuje horenie. Vďaka integrovanej izolácii komín neochladzuje priestory interiéru. Preto sú nové utesnené komíny bez potreby zadného vetrania a bez tepelných mostov, ako aj uzavreté spotrebiče vhodným riešením pre tzv. pasívne domy, ktoré majú len minimálne straty tepla.

Typy moderných komínových systémov

Moderná architektúra inklinuje ku nerezovému komínu, na druhej strane máme zástancov klasického vyhotovenia rodinného domu, ktoré by sa nezaobišlo bez keramického komína. Oba typy vyhotovenia komína majú svoje výhody a nevýhody. Na trhu existuje široká škála komínových systémov, ktoré sa líšia materiálom, konštrukciou a použitím.

Keramické komíny

Je najrozšírenejším typom komína v novostavbách. Tieto komíny sú obľúbené pre svoju vysokú odolnosť voči teplotám až 1000 °C a korozívnym účinkom kyselín zo spalín. Disponujú špeciálnou ochranou proti vyhoreniu a sú vyrobené z obnoviteľných zdrojov, ktoré sa bežne nachádzajú v zemskej kôre. Sú vyrobené z oxidu kremičitého a oxidu hlinitého. Ich životnosť dosahuje až 60 rokov a vyžadujú minimálnu údržbu. Svoje využitie nájdu v moderných domoch s krbom alebo plynovým kotlom. Najbežnejším typom keramického komína sú systémové komíny, ktoré predstavujú najbezpečnejšie a najefektívnejšie riešenie v novostavbách (napr. pasívne domy) aj rekonštrukciách. Ide o hotové zostavy od výrobcov ako Schiedel, Heluz či Leier.

Pri stavbe komínov sa začali využívať najmä keramické (vypaľované) komínové vložky na báze šamotu. Už v bežnom vyhotovení sa šamotové vložky vyznačujú rozmerovou presnosťou a vnútornou hladkou stenou. Použitý materiál je odolný proti vyhoreniu sadzí v komíne a je kyselinovzdorný. Spočiatku sa aj tieto vložky používali s kondenzačnými kotlami, ale vzhľadom na priepustnosť vody (hoci nízku) ich nahradili vložky na báze šamotu vyrábané novou technológiou izostatického lisovania. Vďaka tomu sa dosiahne pevná, vodotesná a nenasiakavá štruktúra výlisku, pričom povrch môže mať zložitý tvar. Vylisované vložky môžu mať tenké steny, preto sa rýchlo zahrejú, a tým šetria energiou. Novinkou na našom trhu sú tvárnice z keramiky tehlového vzhľadu. Brúsené keramické komínové tvarovky spájané lepidlom zaisťujú presnosť a rýchlosť stavby komínového telesa, čo zrýchľuje výstavbu.

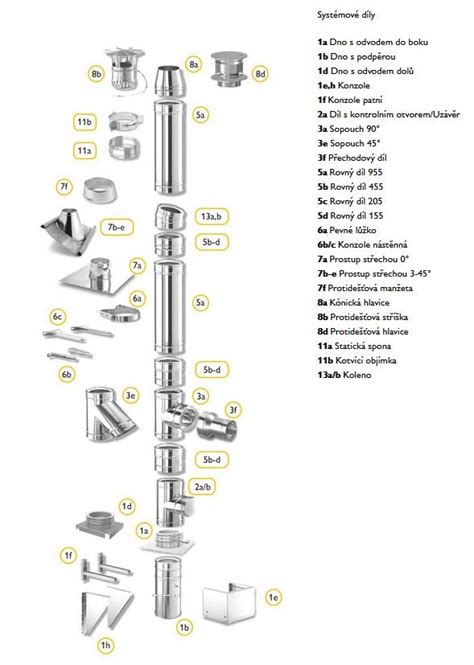

Nerezové komíny

Nerezové typy komínov sa používajú najmä pri rekonštrukciách starších objektov alebo ako vonkajšie komínové systémy. Výhodou je nízka hmotnosť a veľmi rýchla montáž. Nerezový plášť s minerálnou izoláciou a vnútornou vložkou zabezpečuje odolnosť voči kondenzátu aj dechtovaniu. Pri správnej údržbe vydržia nerezové komíny až 30 rokov. Často sa používajú aj v priemyselných objektoch a všade tam, kde sa treba vyhnúť vnútornej stavbe v objekte. Na výrobu oceľových vložiek sa používa špeciálna ušľachtilá oceľ, ktorá odoláva agresívnemu kondenzátu i vysokým teplotám a tlaku. Ich výhodou je odolnosť proti vyhoreniu sadzí, dlhá životnosť, hladkosť stien, nízka tepelná zotrvačnosť, pevnosť a odolnosť proti nárazom a nízka hmotnosť.

Plastové komínové vložky

Ak teplota spalín neprekročí 120 °C, v prípade kondenzačných kotlov možno použiť aj plastové komínové vložky, ktoré sú vodotesné, odolávajú agresívnemu kondenzátu, sú ľahké a lacné.

Nevhodné materiály - azbestocementové komíny

Najčastejšie sa nachádzajú v domoch postavených pred rokom 1980. Azbestocementové rúry sa používali od roku 1950 do 1980. V súčasnosti už nespĺňajú bezpečnostné, ekologické, a najmä zdravotné normy. Najväčším problémom býva zatekanie, tvorba sadzí, dechtu a riziko vzniku požiaru komína. Ďalším problémom je, že maximálna tepelná odolnosť azbestocementových dosiek je len 300 °C - následne dochádza k uvoľňovaniu nebezpečných azbestových vlákien do ovzdušia. Pri dlhodobom vystavení môže podľa štúdií spôsobovať rakovinu. Rekonštrukcia je nevyhnutná - napríklad vložkovaním. Na tieto účely sa neoplatí brať lacné azbestocementové rúry - tento materiál nevydrží, ak teplota počas spaľovacieho procesu stúpne nad 300 °C. Bude tiež absorbovať kondenzáciu. Ale vytvorenie otvoru na vyčistenie sadzí alebo odstránenie kondenzácie bude problematické.

Tu je prehľad vlastností rôznych komínových systémov:

Kľúčové aspekty plánovania a návrhu komína

Pred započatím murovania komína z tvárnic si treba uvedomiť nasledovné faktory a teda podcenenie projektovej fázy môže pri výstavbe komína spôsobiť vznik porúch, ktoré vedú k finančne náročným a často nedostatočne účinným opravám. Komín musí byť navrhnutý v súlade s normami STN EN 1443 a STN EN 13084, ktoré stanovujú technické a bezpečnostné požiadavky na komínové systémy.

• Umiestnenie a výška: Komín sa odporúča navrhovať do stredu budovy, tým sa zabezpečia dobré rozptylové podmienky vo voľnom prúdení vzduchu. Výška komína má zásadný vplyv na jeho ťah - minimálna výška nad strechou je 65 cm pri šikmej streche, no v praxi sa odporúča výška nad hrebeňom minimálne 1 meter.
• Konštrukcia: Komínové teleso má byť viacvrstvové s vnútornou vložkou dilatačne a tepelne oddelenou od komínového plášťa. Správne navrhnutý komín má mať takú účinnú výšku, prierez a vyústenie aby sa docielil potrebný ťah.
• Počet spotrebičov: Odporúča sa na jeden spotrebič, jeden komínový prieduch, ak sa to nedodrží, ovplyvní to ťah komína a výkon spotrebičov. Pred rekonštrukciou komína si musíme zodpovedať tieto otázky: Bude spotrebič len jeden, alebo ich bude viac? Ak ich je viac, budú všetky na rovnaké palivo? V prípade nízkoteplotných a kondenzačných kotlov na plyn a vykurovací olej potrebujeme komín s izostaticky lisovanými alebo viacvrstvovými tesnými antikorovými vložkami.
• Rozmiestnenie otvorov: Pred začatím montáže musí byť známa výška, umiestnenie a orientácia komínových dvierok aj ďalších čistiacich a revíznych otvorov, rovnako aj výška a orientácia miesta na pripojenie spotrebiča. Zároveň sa pred začatím montáže musí preveriť, či umiestnenie všetkých otvorov zodpovedá požiadavkám noriem a predpisov.

Odporúčame prenechať murovanie komína na odborníkov, nakoľko je to odborná činnosť, na ktorú je potrebné mať školenia montáže odporúčané výrobcom komínového systému a v neposlednom rade prax. Ušetrené peniaze na kvalite komínového systému a svojpomocnej práci môže neskôr v lepšom prípade skončiť nemalou finančnou stratou, či ublížením na zdraví.

Potrebné materiály pre výstavbu komína

Komínové systémy sa oplatí kupovať od renomovaných výrobcov, ktorí ponúkajú certifikované výrobky. Tu je zoznam základných materiálov a komponentov, ktoré budete pri stavbe komína potrebovať:

• Komínové tvárnice alebo vložky (keramické alebo nerezové): Základný stavebný prvok, ktorý zabezpečuje odvod spalín. Keramické vložky sú odolné voči kyslému kondenzátu, nerezové sú zas vhodné do rekonštrukcií. Vložkový komín sa skladá z tvárnice, tepelnej izolácie a samotnej vložky. Každý komín sa dodáva podľa presnej potreby zákazníka.
• Komínová malta (odolná voči vysokým teplotám): Špeciálna žiaruvzdorná malta, ktorá musí odolávať teplotám až do 1000 °C. Tvárnice sa spájajú tenkovrstvovou maltou (3 ks/1 m komína).
• Tepelná izolácia (minerálna vlna): Slúži na ochranu konštrukcie a znižovanie tepelných strát. Používa sa vo forme rohoží s hrúbkou 2 až 5 cm. Z hľadiska požiarnej bezpečnosti najvhodnejšou tepelnou izoláciou sú rohože, respektíve pásy z minerálnej vlny, ktoré obopínajú komínovú vložku. Pri niektorých typoch komínov sa pásy s vhodnou veľkosťou vkladajú do tvárnic počas stavby komína. Tepelná izolácia je dôležitá, lebo zabraňuje prudkým teplotným zmenám, kondenzovaniu spalín, ako aj prehrievaniu komínového telesa a vzniku prasklín.
• Obvodové tvarovky (napr. betónové kvádre alebo tehly): Nosná časť komína, ktorá chráni vnútorné vložky.
• Dymové klapky, komínový ventil: Regulujú prúdenie spalín a zabraňujú spätnému ťahu.
• Vývodové zakončenie (komínová hlava): Chráni komín pred zatekaním a zabezpečuje optimálne prúdenie spalín. Po dosiahnutí požadovanej výšky sa na komín montuje hlavica - betónová alebo nerezová, ktorá chráni vnútro pred dažďom a vetrom.
• Revízne dvierka: Slúžia na kontrolu a čistenie komína. Musia byť ľahko dostupné a odolné voči teplu aj korózii.

Detailný návod na murovanie komína

Stavba komína si vyžaduje precíznosť. Na stavbu komína treba myslieť od začiatku výstavby. Tu je podrobný postup, ako postaviť nový komín:

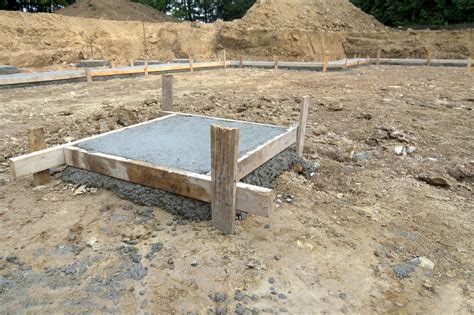

1. Príprava základov

Keďže komín tvorí osamelé zaťaženie, musíme naň myslieť už pri budovaní základov. Pod komín je vhodné zhotoviť základovú pätku. Základová pätka by mala byť širšia minimálne o 150 mm, než je pôdorysná plocha komína. Stavba začína osadením základového bloku na železobetónovú platňu. Tá musí byť vyrovnaná, únosná a podľa statika pripravená na hmotnosť celého komína, ktorá môže presiahnuť aj 500 kg.

Aj pri komíne je potrebné samotnú konštrukciu odizolovať proti zemnej vlhkosti. Na betónovú dosku sa nanesie maltové lôžko, do ktorého sa položí izolácia proti vlhkosti. Prvým krokom je vytvorenie ďalšieho stupňa betónovej pätky. Táto pätka môže mať buď samotné pôdorysné rozmery komína, alebo môže byť o pár centimetrov širšia. Podstatná je jej výška. Tá by mala dosiahnuť výšku budúcej podlahy. V praxi to znamená, že samotné tvárnice komína začíname ukladať od výšky podlahy.

2. Montáž komínovej päty a prvej tvárnice

Na predpripravené miesto s maltovým lôžkom sa položí prefabrikovaná komínová päta. Na prefabrikovanú komínovú pätu sa osadí adaptér podľa požadovaného priemeru. Do čerstvého lôžka malty sa osadí komínová tvárnica a rovnakým spôsobom aj druhá tvárnica. Prefabrikovaná komínová päta sa osádza do maltového lôžka. V súčasnosti sa pri bežnej výstavbe väčšinou používajú vložkové komíny.

3. Ukladanie tvárnic a vložiek s izoláciou

Výstavbu začíname osadením tvárnice, do ktorej umiestnime samotnú vložku. Ako už bolo písané vyššie, prvá vložka býva kondenzačná. Následne pokračujeme osadením ďalšej tvárnice, ktorá sa prilepí k predchádzajúcej pomocou lepidla. Opäť vložíme časť vložky a takýmto postupom pokračujeme ďalej. Tvárnice sa spájajú tenkovrstvovou maltou. Tenkovrstvová malta sa nesmie nanášať na integrovanú tepelnú izoláciu ani na otvory na statické zabezpečenie komína.

Vložky sa ukladajú na seba s použitím špeciálnej tesniacej malty, pričom medzi jednotlivými dielmi je potrebné dodržať dilatačné škáry - najčastejšie okolo 5 mm. Každý tretí rad vložiek by mal byť kotvený k obvodovej konštrukcii, čím sa zabezpečí stabilita a zamedzí možnému zosuvu. Medzi samotnú vložku a tvárnicu sa vždy osádza tepelná izolácia - tu je potrebné myslieť na jej vyrezanie v mieste čistiaceho otvoru, prieduchu a podobne. Medzi vnútornou vložkou a vonkajším plášťom sa vytvára medzera, ktorú vypĺňa izolačný materiál - najčastejšie minerálna vlna s hrúbkou 2 až 5 cm a teplotnou odolnosťou do 600 °C. Tento krok je nevyhnutný najmä pri komínoch pre kotly na plyn alebo pelety, kde vzniká množstvo kyslého kondenzátu. Profilované rúry s dĺžkou 1330 mm s hrdlovým spojom sa spájajú škárovacím tmelom. Hrdlo profilovanej rúry sa očistí od prachu a nečistôt.

4. Stabilizácia a prestupy

Komín je potrebné približne každé 4 m výšky zabezpečiť proti vybočeniu. Za zabezpečenie proti vybočeniu sa považuje aj priechod stropnou konštrukciou. Na bočné zabezpečenie komína v oblasti krovu možno použiť kotviaci prvok do krovu. Na statické zabezpečenie voľne stojacich komínov, vyšších nadstrešných častí (viac ako 1 m voľnej výšky od roviny strechy) a pod. možno do otvorov v rohoch tvárnic vložiť výstuž a zaliať ju zálievkovou maltou.

Najjednoduchšia výstavba komína je v tom prípade, ak samotná stavba komína postupuje v predstihu oproti ostatnej výstavbe objektu. Aby sme komín počas výstavby nemuseli zabezpečovať proti pádu, treba ho v prvej fáze postaviť maximálne po výšku stropu, respektíve pár centimetrov nad budúcu konštrukciu stropu. V prípade betónovej dosky je potrebné okolo komína vložiť pružnú hmotu, ktorá mu umožní drobné pohyby pod vplyvom teplotných zmien. Ako dilatáciu je vhodné použiť tvrdenú nehorľavú izoláciu zo skleneného vlákna. Po zatvrdnutí betónovej dosky môžeme pokračovať v samotnej výstavbe komína.

V prípade dreveného krovu je potrebné dodržať zásady vzdialenosti od samotnej konštrukcie krovu. V mieste prestupu cez krov je vhodné umiestniť na komín pomocnú stabilizačnú konštrukciu, ktorá bude tvoriť horizontálnu podporu tesne predtým, ako samotný komín vystúpi nad konštrukciu strechy.

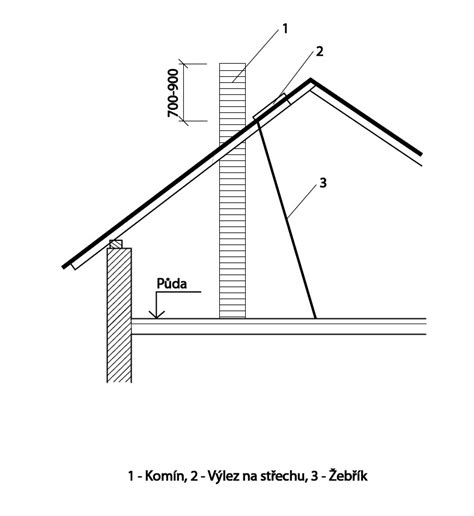

5. Zakončenie komína nad strechou

Komín vytŕčajúci nad konštrukciu strechy je potrebné ochrániť pred poveternostnými vplyvmi pomocou nehorľavej tepelnej izolácie a následne finálnou vrstvou fasády alebo obkladu. Ak sa má komín nad strechou ukončiť prefabrikovaným komínovým plášťom z vláknobetónu, osádza sa tento plášť až na oplechovaný komín vymurovaný do požadovanej výšky. Výška oplechovania musí byť min. 150 mm; pri strmých strechách a v horských oblastiach podľa miestnych skúseností. Neodporúča sa upraviť komínové tvárnice nad strešnou rovinou len omietnutím. Komínové tvárnice bez povrchovej úpravy môžu spôsobovať vlhnutie komínového telesa.

6. Odvod kondenzátu a zrážok

Vzniknutý kondenzát, príp. dažďové a snehové zrážky, treba odviesť z komína do kanalizácie. Najjednoduchším riešením je prekrytie komína, napríklad antikorovým zastrešením. Pre samotný odvod kondenzačnej tekutiny možno ku komínu priviesť kanalizačný odvod. Tento odvod sa odporúča oddeliť od domovej kanalizácie, aby samotný komín neslúžil ako odvetranie kanalizácie. Počas výstavby treba počítať s tým, že do komína sa môže dostať dažďová voda, stavebný prach, stavebná sutina a podobné znečistenie. V prípade dažďovej vody nejde o závažnejší problém, pretože voda vytečie cez otvor na odvod kondenzačnej tekutiny.

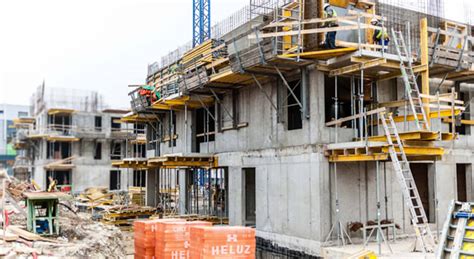

Bezpečnosť pri práci vo výškach

Kvalitne odvedená a bezpečná práca vo výške je pri stavbe komína najdôležitejšia. Plánujete práce vo výške alebo na ťažšie dostupnom mieste? Pre bezpečný a stabilný prístup je ideálnym riešením hliníkové lešenie od značky UTS. Pri vyšších komínoch si zaistite stabilný prístup. Zadovážte si pevný rebrík. V tomto smere sa môžete spoľahnúť na kvalitné hliníkové lešenia.

Kontrola a kolaudácia

Na úplný záver je nutné vykonať tlakovú a dymovú skúšku podľa STN 734201, ktorá potvrdí tesnosť a bezpečný ťah. Odborník - kominár, musí následne vystaviť revíznu správu, bez ktorej nie je možné skolaudovať stavbu.

Časté chyby pri stavbe komína

Medzi najčastejšie chyby patrí nesprávne navrhnutá výška alebo priemer komína. Príliš malý priemer spôsobuje zlý ťah a môže viesť k hromadeniu spalín v spotrebiči či priestore. Ďalšou častou chybou je použitie nevhodnej malty, ktorá po vystavení vysokým teplotám praská a stráca svoje vlastnosti. Tým sa znižuje stabilita konštrukcie a zvyšuje riziko prenikania spalín do interiéru.

Pri starších murovaných komínoch býva častým problémom absencia vložky, ktorá je dnes už štandardom. Bez nej je komín náchylný na poškodenie vlhkosťou, kyselinami zo spalín a vznik dechtových usadenín. Poslednou, no najmenej závažnou chybou, je nedodržaná bezpečnostná vzdialenosť od horľavých konštrukcií. Táto chyba môže viesť až k požiaru, najmä ak je komín vedený v blízkosti trámov alebo sadrokartónových stien, kde musí byť dodržaný odstup aspoň 20 cm.

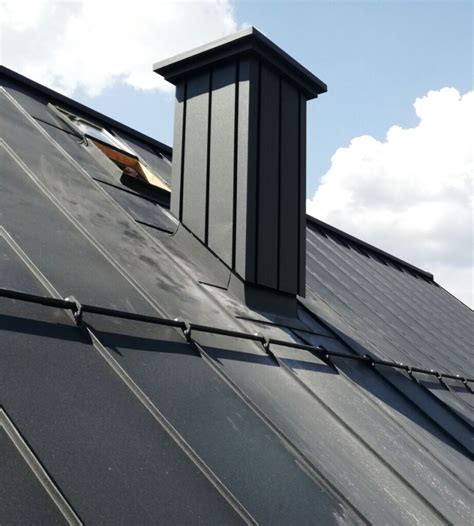

Opravy a údržba existujúcich komínov

Či už riešite, ako postaviť komín v novostavbe, alebo premýšľate, ako opraviť starý alebo prasknutý komín, venujte pozornosť kvalite použitých materiálov a dodržiavaniu technologických postupov.

Diagnostika poškodení

Každá oprava komína by mala začať dôkladnou diagnostikou. Typickými príznakmi poškodenia sú viditeľné praskliny na murive, dymenie do interiéru, kondenzát unikajúci cez steny alebo výrazné dechtovanie. Príčinou býva často chýbajúca alebo poškodená vložka, znížený ťah komína v dôsledku nesprávnej výšky či upchatia, alebo použitie starých, už nevyhovujúcich materiálov.

Možnosti sanácie a výmeny

• Sanácia: Pri menej závažných poškodeniach je vhodným riešením sanácia komína. Najčastejším krokom je vložkovanie - teda zavedenie nerezovej alebo keramickej vložky do existujúceho prieduchu. Tento proces výrazne zvýši bezpečnosť a predĺži životnosť komína.
• Navýšenie: Ak je komín príliš nízky a neplní ťahové požiadavky, možno ho jednoducho navýšiť pomocou nadstavca.
• Kompletná výmena: Ak sú poškodenia rozsiahle - napríklad prepadnuté vnútorné vložky, výrazné dechtovanie alebo zrútené časti muriva - je často najefektívnejším riešením kompletná výmena komína. V takých prípadoch sa odporúča postaviť nový nerezový komínový systém alebo systémový komín s keramickými vložkami, ktorý zodpovedá súčasným normám a má certifikovanú životnosť viac ako 30 rokov.

Pravidelná údržba

Kľúčovým krokom k predchádzaniu väčším opravám je pravidelná údržba. Komín by mal byť kontrolovaný a čistený kominárom aspoň raz ročne pri plynových spotrebičoch, a ideálne dvakrát ročne pri tuhých palivách. Podľa vyhlášky, ak používate klasické krbové kachle s výkonom do 50 kW (rodinný dom) a kúrite tuhými palivami (napr. drevo, brikety), tak povinnosť čistiť a kontrolovať komín musíte každé 4 mesiace. Frekvencia údržby závisí výlučne od materiálu. Pre kovový komín je priemerná frekvencia čistenia potrubia raz ročne.
