Káble sú neoddeliteľnou súčasťou našich domovov a každodenného života, no ich prítomnosť prináša aj potrebu správnej inštalácie a izolácie. Hoci vonkajší plášť kábla a vnútorný plášť majú určitý izolačný účinok, aby sa predišlo poškodeniu zariadenia spôsobenému skratom odkrytého drôtu a poškodeniu drôtu nad bezpečnostným napätím, musí sa pridať ochranná vrstva izolácie kábla. Hlavnou funkciou izolačnej vrstvy kábla je izolovať vodič v kábli od okolitého prostredia alebo od seba navzájom medzi susednými vodičmi. Kvalitná izolácia je kľúčová pre bezpečnosť a dlhú životnosť celej elektroinštalácie.
Prečo je kvalitná izolácia káblov nevyhnutná?
V oznámeniach mnohých dodávateľov vydaných Štátnou sieťou môžeme často vidieť upozornenia káblových podnikov: hrúbka izolačnej vrstvy vyrobeného napájacieho kábla je nekvalifikovaná. Aký je potom vplyv nekvalifikovanej hrúbky izolácie na kábel?
-
Skráti životnosť drôtených a káblových produktov. Po dlhodobej prevádzke, najmä v priamom zatopenom, zaplavenom, otvorenom vzduchu alebo v korozívnom prostredí, sa zníži úroveň izolácie a mechanická úroveň tenkého bodu plášťa v dôsledku dlhodobej korózie vonkajšieho média. Okrem toho rutinné testovanie plášťa alebo poruchy uzemnenia vedenia môžu spôsobiť tenké precvaknutie. Tým sa stratí ochranný účinok plášťa kábla.
-
Vnútornú spotrebu nemožno ignorovať. Živé vodiče a káble vytvárajú veľa tepla. Prípustná prevádzková teplota vodiča je 70 stupňov a dlhodobá prevádzková teplota PVC by nemala presiahnuť 65 stupňov. Takže drôty a káble sú v skutočnosti v stave „vnútorného problému a vonkajšej agresie“. Ak kvalita nezodpovedá štandardu, spôsobí požiar a iné bezpečnostné riziká.
-
Zvýšená obtiažnosť v procese kladenia. Stále viac a viac environmentálnych požiadaviek na vysokonapäťové káblové produkty musí mať malý priemer. V procese kladenia je potrebné zvážiť ponechanie medzery, aby sa rozptýlilo teplo generované po zapojení a kábli pod napätím. Príliš veľa kábla zvýši náročnosť kladenia.
Jedna vlastnosť kvality produktu sa odráža od kvality vzhľadu produktu. Bez ohľadu na napájací kábel alebo jednoduchý látkový drôt sa pri výrobe musí dbať na kvalitu izolačnej vrstvy, jej prísnu kontrolu a kontrolu. Je vidieť, že izolačná vrstva kábla je nastavená podľa potrieb kábla. Vo výrobnom procese musíme starostlivo prevádzkovať zariadenie a prísne kontrolovať hrúbku izolácie v súlade s normovými požiadavkami, čo nielen šetrí zdroje pre podniky, znižuje spotrebu materiálu a zvyšuje zisky, ale tiež zabezpečuje kvalitu káblov a vytvára vysoké kvalitné a lacné produkty.
Bezpečnosť a základné pravidlá izolácie
Po pripojení holých vodičov krútením alebo spájkovaním je potrebné izolovať miesto pripojenia vysokou kvalitou. V súčasnosti existuje niekoľko základných spôsobov izolácie vodičov - pomocou elektrickej pásky, zmršťovania teplom alebo dokonca špeciálnych uzáverov OOP.
Predtým, ako sa pustíte do práce s elektrickými káblami, je mimoriadne dôležité dodržiavať bezpečnostné pravidlá. Najprv sa porozprávajte o tom, aké pravidlá musíte dodržiavať pri izolácii žili vlastnými rukami:
-
Po prvé, je prísne zakázané izolovať živé vodiče. Určite sa musíte odpojiť istič v rozvádzači.
-
Po druhé, na ochranu križovatky je potrebné používať iba izolácie a plášte, ktoré vyhovujú GOST. Jednoducho povedané - nepoužívajte plastové vrecká, škótske pásky ani iné odpadky.
Materiály a techniky pre izoláciu vodičov
Existuje viacero materiálov, ktoré sa osvedčili pri izolácii elektrických vodičov. Výber závisí od konkrétneho použitia a prostredia.
Typy izolačných materiálov
-
Izolačná páska z PVC: Má dobrú elasticitu. Je dôležité si uvedomiť, že elektrická páska z PVC je k dispozícii v siedmich farbách, čo vám umožňuje použiť ju na označenie farebných vodičov. Môžete si vybrať z profesionálnej elektrickej pásky (trieda A: široká, s hrubšou základňou) a na bežné použitie v domácnosti (trieda B: je užšia). Dôrazne neodporúčame používať lepiacu pásku ako izoláciu. Tento materiál nemá dostatočné izolačné vlastnosti.
-
Izolačná páska HB: Bavlna sa považuje za zastaranú. Je dobrá na izoláciu zlúčenín v blízkosti zdrojov vysokého tepla.
-

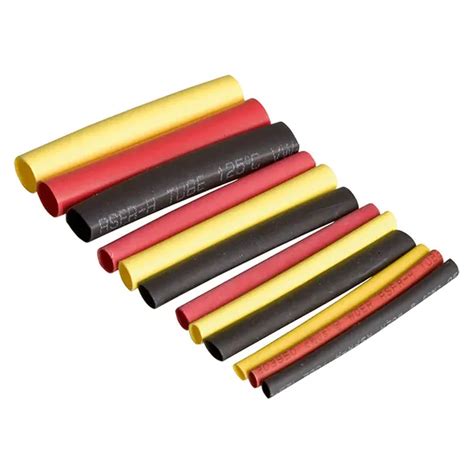

Zmršťovacia trubica (TU): Shrink je jedným z najmodernejších a najspoľahlivejších izolačných materiálov. Odporúča sa použiť, ak potrebujete izolovať miesto. elektrické vodiče nielen v dome, ale aj na zemi, ako aj v aute.
-
Čiapky z OOP: Toto nie je metóda izolácie, ale metóda pripojenia. Uzávery OOP sa najlepšie používajú pri inštalácii elektrického vedenia v dome a byte. OOP je kompaktný a umožňuje vám rýchlo izolovať zákruty.
Mimochodom, EKF vyrába nehorľavé izolačné pásky z PVC a vlákna na báze bavlny, takže si môžete vybrať tú správnu voľbu pre svoje vlastné podmienky.
Technológia izolácie drôtov pre domácich majstrov
Izolácia pomocou elektrickej pásky
Ak používate elektrickú pásku, najskôr ju potrebujete urobte dobré zvinutie vodičov. Ak sú vodiče viacvodičové, odporúča sa ich pre spoľahlivejšie pripojenie ďalej spájkovať. Ďalej je zákruta zahnutá na jednej zo strán, ako je znázornené na fotografii, po ktorej je elektrická páska navinutá na holý úsek najmenej 2 vrstiev. Táto technika sa v byte často používa, dokonca aj skúsenými elektrikármi. Elektrickú pásku je možné použiť pri pripájaní vodičov v prepojovacej skrinke, lustre, pri pohybe vývodu a dokonca aj pod omietkou, ak je pripojenie v prepojovacej skrinke.
Izolácia zmršťovacou trubicou
Tiež nie je ťažké izolovať exponované žily zmraštením. Hlavná vec, ktorú si treba zapamätať, je dôležitá nuansa - trubica sa musí nosiť na jednom z vodičov skôr, ako sa spoja. Po spájkovaní alebo krútení nebude nasadenie kambiku (to sa tiež nazýva) nefungovať. Po pripojení kontaktov sa hadička musí vytiahnuť na odkryté miesto spojenia a potom sa musí zahriať pomocou sušiča na vlasy v budove. Ak sušič vlasov nie je po ruke, môže sa zahrievať bežným zapaľovačom, hlavným cieľom je zabezpečiť, aby sa teplo zmrštilo pevne na kábli. Pri ponorení vodiča do vody sa odporúča použiť hadicu HERE (napríklad ak je poškodený napájací kábel ponorného čerpadla). Okrem toho sa používa, keď sa zmrašťuje teplo položenie kábla pod zem, ak potrebujete pripojiť podzemné vedenie.
Alternatívne metódy
Ak potrebujete chrániť krútenie tenkých drôtov, napríklad v slúchadlách, neodporúča sa používať elektrickú pásku, pretože nebude sa pohodlne zmestiť. V tomto prípade sa môžete obísť bez elektrickej pásky pomocou obyčajného lepidla. Všetko, čo musíte urobiť, je jemne naliať lepidlo na exponovanú oblasť malých vodičov. V 220 voltovej sieti sa táto metóda neodporúča, pretože lepidlo v skutočnosti podobne ako silikónový tmel rýchlo odpadne. Na dodatočnú izoláciu kábla od králika, mačky alebo šteňa v dome (domáce zvieratá ako drôty na okusovanie) sa odporúča použiť cínovú fóliu.
Poskytli sme teda najspoľahlivejšie a najpopulárnejšie izolačné materiály medzi elektrikármi. Ako vidíte, nie je také ťažké izolovať drôt pod vodou sami, v stene a na zemi, hlavnou vecou je vybrať správny materiál na izoláciu.

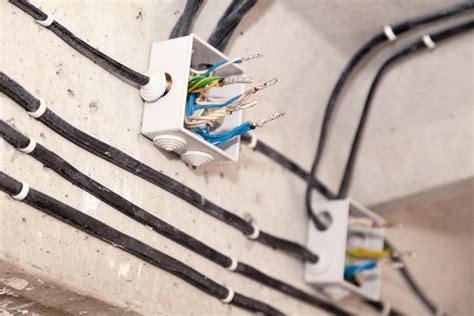

Oprava poškodených káblov v stene
Pri menšom sekání ve zdi som trochu poškodil niekoľko káblov (Cu 3*1,5 od svetla). Na jednom je vidieť modrý a zeleno/žltý drát - poškozena pouze vrchní izolace. To by som asi moc neriešil. Na druhom kábli je poškodená izolácia vnútorná v hnedom dráte. Meď ale vidieť nie je. Má cenu to riešiť alebo nechať byť? Výměna kabelu by znamenala ďalšie väčšie sekání a to už sa mi nechce.
Úprimne, z takýchto opráv ma jímá hrôza. Elektrika NENÍ časopis! Ak sa rozhodnete pre opravu, tak poriadne, teda dokonale, žiadne že sa mi niečo už nechce. Teda úplne odkryť, skontrolovať drôt a keď je dobrý, naseknutý, ako drôt sám, tak aj okolo dokola preizolovať, inak sa to môže časom vypomstiť, keď dôjde napríklad na výmenu svetla za nejaké silnejšie. Keď je naseknutý, tak mu nezávidím, a to nech je to doma, nieto ešte u niekoho.
Možnosti opravy poškodenej izolácie
Samozrejme, situácie sa líšia. Pri menšom sekání ve zdi som trochu poškodil niekoľko káblov (Cu 3*1,5 od svetla). Na jednom je vidieť modrý a zeleno/žltý drát - poškozena pouze vrchní izolace. To by som asi moc neriešil. K tomu by som mal aj jeden dosť nepopulárny názor z praxe. Stalo sa mi. Príde na to, kde sa to stalo. Ak u mňa doma, poradím si jednoducho a lacno, čo možno bezpečne a bude to v poriadku, pokiaľ mi to tak vyhovuje.
Pre opravu poškodenej izolácie existujú špecializované materiály:
-
Tekutá izolácia: Návod k použitiu hovorí: Pred použitím dobre pretrepte. Vodiče alebo svorky musia byť pred nanesením izolácie čisté a suché. Štetčekom alebo nakvapkaním naneste kvapalnú izoláciu na oblasť spoja. Nechajte 5 minút zaschnúť a ak sa má dosiahnuť silnejšia vrstva, aplikujte kvapalnú izoláciu podruhé. Prípadné nasledujúce vrstvy pre vytvorenie až extrémne silného pokrytia aplikujte vždy v päťminútových intervaloch. Izolácia dokonale zaschne behom 24 hodín. Pozor: ... Za seba by som tomu lepidelku dlhodobo v omietke neveril, ešte tak maximálne v uložení E, F... a to napríklad tak, že sa pod poškodené miesto vloží napr.
-
Samovulkanizačná páska: Pred rokmi bola k dispozícii iba izolačná páska. Potom prišla na trh samovulkanizačná páska Scotch 23. Stačí o šírke 19 mm natrhané na kúsky. Potom vám stačí pod káblom mať medzeru cca 5 mm na prestrčenie pásky. Páska Scotch je silná 0,75 mm a musí sa natiahnuť, aby sa zavulkanizovala a vznikol perfektný protektor.
Výrobca píše: Čierna samosvařitelná izolačná páska 3M Scotch 23 je určená k rekonštrukcii izolácií káblov do 69 kV, opravy káblových plášťov i pre dokonalé utěsnění proti vlhkosti. Snadno odstranitelná ochranná krycí folie (liner) prezývaná "hadí kůže" usnadňuje správnou aplikaci pásky při jejím natažení pred omotáváním. Páska má vynikajúce elektrické a tepelné vlastnosti a je vhodná pre tvorbu dodatočné izolácie na všech běžných káblových materiáloch (jádro i plášť). Navinutá s minimálne 100% protiahnutím vytvoří behom krátké doby homogénnu, kompaktnú izolačnú hmotu, kde jednotlivé vrstvy ovinu medzi sebou splynú. Hodí se pro navíjení na primární izolaci ve spojkách a koncovkách s káblovým pláštěm z XLPE či gumy.
Je dôležité si uvedomiť, že kabel ešte nemám zo všetkých strán odhalený a radšej by som ho už ani moc neodhaloval, aby som ho ešte viac nepoškodil. Takže samovulkanizačná páska neprichádza v úvahu, ak nie je k dispozícii dostatočný prístup.

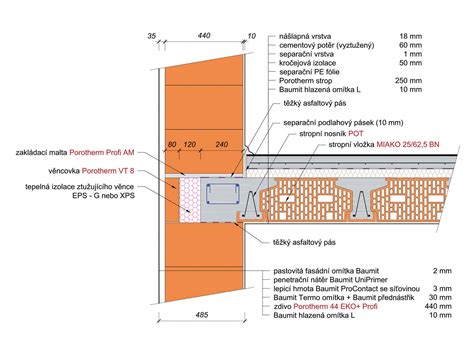

Hydroizolácia káblových a potrubných prestupov cez obvodovú stenu
Jedna z najčastejších otázok, ktoré od našich klientov dostávame, je ako zaizolovať káblový či potrubný prestup cez obvodovú stenu. Je jedno, či sa jedná o prestup cez stenu suterénu pod rodinným domom alebo trebárs prestup potrubia do vodomernej šachty. Princíp je rovnaký ako aj chyba, ktorú stavbári robia, keď prestup riešia. Najčastejšou príčinou je neriešenie problému vôbec, pričom riešenie vo fáze stavby je lacné a jednoduché.
Jednoducho sa do hydroizolačného systému (najčastejšie hydroizolačné asfaltové pásy IPA) vyreže diera, cez ktorú potrubie vedie von a hotovo. Namiesto opravy poškodeného miesta sa jama zasype a cez prerezaný hydroizolačný systém voda tečie rovno dovnútra stavby (pivnice, šachty a podobne). To minimum, čo je potrebné spraviť, je použiť napríklad tekutú gumu a vystužovaciu textíliu na opravu prestupu z vonkajšej strany, kým je k nemu ľahký prístup a náklady na realizáciu sú minimálne.
Riešenie problémov s netesnými prestupmi v existujúcich stavbách
Čo spraviť, ak sú zemné práce hotové, jama zasypaná, stavba skolaudovaná a obývaná a cez takýto prestup je počas dažďa pivnica vytopená? Nie, polyuretánové peny nepomôžu, nepomôže ani vodostavebný betón ani tekutá guma aplikovaná z vnútornej strany. Polyuretánové peny vydržia obvykle pár dní, niekedy ani toľko nie. Vodostavebný betón je síce vodonepriepustný, ale iba za určitých podmienok, ktoré tu nie sú splnené (spoj betón-betón nikdy nebude tesniť proti tlakovej alebo nárazovej vode z prudkých dažďov) a tekutá guma je materiál, ktorý výborne funguje ako hydroizolácia z pozitívnej strany konštrukcie (pri aplikácii z vonkajšej strany).
Tento prípad je však iný, tu voda tlačí na hydroizolačný náter opačným smerom (t.j. zvonka dnu na hydroizoláciu aplikovanú z vnútornej strany). Pre tento prípad sa používajú hydroizolácie z negatívnej strany konštrukcie, sú to materiály, ktoré po aplikovaní ,,prerastajú,, (kryštalizujú) do podkladu, pevne sa ho prichytia a voda ich ,,neodtlačí,, od konštrukcie, stanú sa jej súčasťou.
Postup pri utesňovaní prestupov materiálmi KOSTER
Ale naspäť k netesným prestupom. V našom prípade použijeme materiál KOSTER KB Flex 200. Ide o jednozložkový trvale pružný tmel pripravený priamo na použitie, ktorý funguje okamžite. Treba však dodržať zopár pravidiel pri aplikácii. V prvom rade tmel KB Flex 200 je trvale pružný, to znamená, že zostane vždy taký, aký vyjde von z tuby. Preto je potrebné zabezpečiť, aby sa potrubie (alebo kábel či káblový zväzok) nehýbal. Tu si pomôžeme rýchlotuhnúcou opravnou vodotesnou maltou KOSTER Repair Mortar. V ideálnom prípade sa snažíme ochrániť tmelenie medzi dvomi vrstvami malty Repair Mortar.
Postup je nasledovný:
-
Rozrobíme si menšie množstvo KOSTER Repair Mortar a natlačíme ho do potrubného prestupu čo najviac dozadu, čím vytvoríme ,,betónovú,, bariéru jednak proti nečistotám, ale hlavne ako zábranu proti hýbaniu potrubia (samozrejme potrubný prestup sme si predtým vyčistili od hliny a nečistôt).
-
Necháme 1-2 hodiny vytvrdnúť (KOSTER Repair Mortar je rýchlotuhnúca malta).
-
Potom natlačíme zátku z tmelu KOSTER KB Flex 200 a to spôsobom, že ak medzera medzi potrubím a otvorom široká ,,1,, tak natlačíme 1,5 násobok tmelu. Príklad: ak medzera medzi potrubím a otvorom je 2 cm, tak natlačíme 2 x 1,5 = 3 cm hrubú bariéru tmelu.
-
Nakoniec takto aplikovaný tmel opäť ochránime zátkou (bariérou) z Repair Mortaru, ktorý zahladíme zarovno vnútornej strany obvodovej steny. Čiže vznikne zátka z trvale pružného tmelu ochránená medzi dvomi vrstvami pevnej ,,betónovej,, zátky z Repair Mortaru. Repair Mortar zabráni hýbaniu potrubia, pohyb by spôsobil odtlačenie tmelu, ktorý sa nevráti do pôvodnej polohy, keďže je trvalo pružný. Tmel zase zabezpečí tesnosť prestupu.
V prípade, že otvor, resp. medzera medzi potrubím a otvorom je veľmi malá, nie je nutné použiť Repair Mortar ako spodnú zátku, je možné použiť hneď tmel a ten ochrániť vrchnou zátkou z Repair Mortaru. Ak je potrubie pevné, keď ho drží zasypaná zemina, v zásade nie je nutné použiť Repair Mortar, všetko ale záleží na podmienkach a toho, čo chceme dosiahnuť. Niekedy je medzera medzi potrubím a otvorom priveľká, niekedy nie je otvor ,,šalovaný,, (t.j. zhotovený z debnenia), ale je dodatočne vysekaný, tým pádom nerovnomerný a nepekný a je potrebné ho vyspraviť a to sa dá práve s vysprávkovou vodotesnou maltou KOSTER Repair Mortar. Podstatou je použiť tmel a ochrániť potrubie pred pohybom.
Izolácia káblových zväzkov
Podobným spôsobom utesníme káblový zväzok. Tu je dôležité izolovať každý kábel zvlášť. Čiže káblový zväzok rozdeliť a potom tmeliť spôsobom takým, že zatmelíme, vložíme do tmelu jeden kábel, zatmelíme, vložíme ďalší kábel a takto pokračujeme s každým jedným káblom samostatne. Podstatou je, aby bol tmel medzi všetkými káblami, iba vtedy bude prestup tesný. Určite netmelte káblový zväzok naraz alebo nebodaj v chráničke, v tzv.
Aby sme sa vyhli tomuto typu prác, je potrebné dbať na správnu hydroizoláciu už počas výstavby, neskôr sú náklady rádovo vyššie a práce oveľa náročnejšie. Je omnoho jednoduchšie investovať pár eur počas výstavby, ako neskôr odčerpávať či vysávať vodu z pivnice, vyhadzovať plesnivé premočené veci a riešiť náročnejšiu sanáciu z vnútornej strany. Ak však máte alebo ste kúpili nehnuteľnosť s podobným problémom, kontaktujte nás.
Elektrická rekonštrukcia a vedenie káblov v stenách
Bývate v staršom dome alebo byte a kombinácia zapnutej práčky a rýchlovarnej kanvice vám vyhadzuje poistky? To je presne jeden z možných dôvodov, prečo je nutné pristúpiť k rekonštrukcii elektriny. Nie je to však také jednoduché. Niečo zvládnete sami a niečo musí urobiť odborník.
Naša rekonštrukcia sa týka konkrétnej situácie. Noví majitelia kúpili dom zo 70. rokov, ktorého pôvodní majitelia si všetky práce spravili sami. Žiaľ, všetko vrátane elektriny. Prečo žiaľ? Pretože neodborne riešené rozvody a nelogicky zapojené obvody sú strašiakom každej domácnosti. Hrozí totiž riziko nielen problémových situácií a výrazného obmedzenia každodenného života, ale predovšetkým skrat a vyhorenie domu.
Nutnosť rekonštrukcie elektriny bola zrejmá už zo slov bývalých majiteľov, ktorí popisovali vyššie uvedenú situáciu so zapojenou kanvicou a práčkou, čo im vyhodilo elektrinu na celom poschodí. Okrem toho časť rozvodov zostala v hliníku, ďalšia v medi. Prvým krokom by v tomto prípade malo byť oslovenie elektrikára, ktorý môže vykonať revíziu a navrhnúť, ako by sa situácia mohla realizovať. V našom konkrétnom prípade išlo o oddelenie prvého poschodia domu od spodného, teda s vlastnou rozvodnou skriňou s ističmi. Tým sa zabráni tomu, aby na zopár kábloch so slabým výkonom bolo naraz pripojených niekoľko spotrebičov naraz.
Je tiež dôležité určiť, ako bude vyriešená dispozícia obytného priestoru. Zostane všetko rovnaké alebo sa udejú nejaké zmeny, napríklad zruší sa kuchyňa a kúpeľňa a postavia sa úplne inak? Je isté, že sa do stien budú sekať drážky, takže sa nemusíte báť spraviť neporiadok.
Drážkovanie a inštalácia káblov
Ak sa do drážok púšťate sami, prejdite si miestnosť, zmerajte vzdialenosti od budúceho umiestnenia nábytku, ujasnite si rozvrhnutie každého vybavenia. Samotné drážkovanie môže byť veľmi namáhavá práca aj na niekoľko dní, vždy to závisí od veľkosti priestoru a materiálu, z ktorého sú steny postavené. Niekedy je potrebné vyrezať veľký priestor v podlahe. Drážkovanie zahŕňa aj vyrezanie dostatočne veľkých otvorov na elektroinštalačné škatuľky. Určite ich spoznáte, sú zaoblené, často sa dajú zložiť dohromady alebo sa už predávajú aj dvojité a cez otvory sa do nich vkladajú káble.
Drážkovacia fréza s diamantovými kotúčmi je vynikajúcim nástrojom. Rýchlo vyvŕta drážky a dá sa k nemu pripojiť vysávač, takže jemný prach hneď aj čistíte. Aj tak ale musíte zvyšok otvoru vysekať kladivom a ručným sekáčom, čo môže byť zbytočne zdĺhavé a namáhavé.
Ak sa vám podarilo vysekať všetky drážky a otvory, prichádza na rad vkladanie samotných káblov. Predsa len aj pri pokladaní káblov môžete niečím prispieť k dielu. Káble je nutné udržať v drážkach. Spočiatku sa používajú dostatočne veľké klince, ale zásadná je sadra, ktorá pomerne rýchlo schne. Je potrebné dodať, že na sadrovanie sú občas potrební dvaja. Jeden sadruje a druhý drží káble v drážkach tak, aby nevytŕčali z otvoru. Kým začnete kábel sadrovať, slabým prúdom vody jemne navlhčite oblasť drážky. Takto vyzerá spleť káblov v stene pod stropom pred sadrovaním.
Pri stavbe domu je vhodné zvážiť aj zabudovanie FXP hadíc do stien. Ak si budete chcieť o pár rokov natiahnuť káble medzi izbami, vyriešia vám problém.
