Skladané stropy Rector predstavujú moderné a efektívne konštrukčné riešenie, ktoré spája výhody prefabrikácie s jednoduchou a rýchlou montážou. Ich popularita rastie vďaka úspore času a nákladov, pričom si zachovávajú vysokú pevnosť a únosnosť. Technológia "predpätého" betónu urobila z rebrových stropov veľmi pevný konštrukčný prvok, ktorý umožňuje navrhovať a realizovať stropy s väčšími rozpätiami a vyššou únosnosťou.
Kľúčovou výhodou je výrazné skrátenie montážneho času. Pre zhotovenie 1 m2 stropu RECTOBETON je potrebných približne 1,35 normohodiny. Ešte rýchlejšiu realizáciu ponúka stropný systém RECTOLIGHT, kde zhotovenie 1 m2 zaberie len 0,65 normohodiny. Toto zrýchlenie prác má priamy vplyv na celkovú dobu výstavby a tým aj na finančné úspory.
Charakteristika a výhody systému Rector

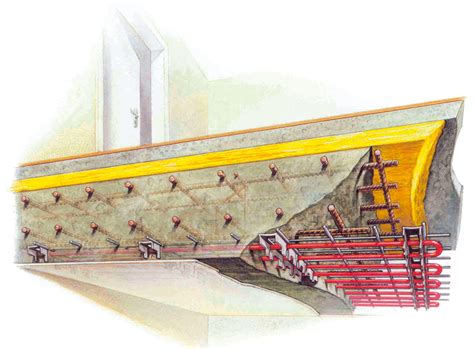

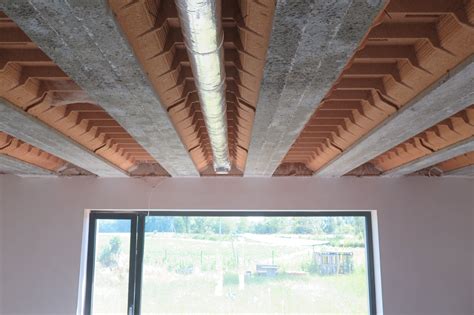

Podlaha Rector je moderné konštrukčné riešenie využívajúce technológiu prefabrikovaného betónu. Systém pozostáva z prefabrikovaných podlahových nosníkov vystužených oceľou A-IIIN a betónových tvárnic vypĺňajúcich priestory medzi nosníkmi. Podlahové nosníky Rector sa vyrábajú z betónu triedy C30/37, ktorý sa vyznačuje vysokou pevnosťou v tlaku. Hlavnú výstuž tvoria rebrované prúty s priemerom prispôsobeným konštrukčným požiadavkám, chránené betónovým krytom s hrúbkou najmenej 40 mm. Betónové tvárnice systému Rector sa vyrábajú metódou vibrolisovania z betónu triedy C25/30. Prvky sa vyznačujú rozmerovou presnosťou a hladkým povrchom, čo uľahčuje následné dokončovacie práce.
Systém umožňuje navrhovať podlahy s rôznou nosnosťou od 1,5 do 6,0 kN/m2. Charakteristická únosnosť rektorského stropu sa pohybuje od 3,0 do 8,0 kN/m2 v závislosti od rozpätia a použitej schémy vystuženia. Trieda požiarnej odolnosti dosahuje REI 60 v súlade s normou EN 13501-2.
Hlavné výhody systému Rector zahŕňajú:
- Rýchla a jednoduchá montáž: Mimoriadne jednoduchá montáž, ktorá si nevyžaduje stavebný žeriav.
- Nízka hmotnosť prvkov: Ľahké podlahové nosníky s hmotnosťou do 40 kg/mb môže ručne položiť dvojčlenný montážny tím.
- Bez nutnosti plného debnenia: Použitie podlahového systému Rector úplne eliminuje potrebu plného debnenia, čo znamená ďalšie úspory času a materiálu.
- Vysoká pevnosť a tuhosť: Predpätý nosník a kari siete v nadbetonávke robia strop veľmi tuhým.
- Flexibilita v rozmeroch a nosnosti: Široká škála stropných výplní umožňuje navrhovať stropy od výšky 16 cm do výšky 34 cm v násokoch po 1 cm. Predpätý nosník vďaka svojim vlastnostiam umožňuje montáž stropov do svetlosti až 9,80 m.
- Akustické vlastnosti: Skúšky rebrových stropov RECTOR vrátane ich realizácie finálnych vrstiev ukázali, že pri minimálnej výške stropu 20 cm sú splnené všetky požadované akustické parametre.
Porovnanie montážnych časov systémov Rector
Nižšie uvedená tabuľka sumarizuje kľúčové parametre týkajúce sa montáže systémov Rector:
| Systém stropu | Čas montáže na 1 m² | Maximálne rozpätie bez dodatočných podpier | Hmotnosť nosníkov |
|---|---|---|---|
| RECTOBETON | ~1.35 Normohodiny | 5.2 m | 16-21 kg/bm |
| RECTOLIGHT | ~0.65 Normohodiny | 5.6 m | do 40 kg/mb (manuálna manipulácia) |
Príprava pred montážou
Pred samotnou montážou je nevyhnutná dôkladná príprava. Najprv skontrolujte svetlosť nosných stien (alebo prievlakov). Overte tiež rovinnosť koruny v prípade obvodových a vnútorných nosných stien. Ak má odchýlku väčšiu ako 5 mm na 2 m laty alebo s rozdielom medzi najvyšším a najnižším miestom uloženia stropu väčším ako 10 mm, potom sa koruna muriva musí vyrovnať maltou. Rektorský strop si vyžaduje dôkladnú prípravu podpier pred položením trámov. Železobetónové nosníky by mali byť po celej dĺžke vyrovnané s presnosťou ±5 mm. Povrch podpier by sa mal vyrovnať cementovou maltou M10 najmenej 24 hodín pred inštaláciou.
Čo sa týka uskladnenia, nosníky sa uskladňujú na spevnenom a rovnom podklade po 10 ks v jednej vrstve. Podložky z dreva musia byť uložené vo zvislici. Stropné vložky sa skladujú na zafóliovaných paletách. Podlahové nosníky Rector sa dodávajú na stavenisko nákladným autom v baleniach po 10 až 15 kusoch. Vykladanie sa vykonáva pomocou autožeriavov alebo ručne v prípade nosníkov s dĺžkou do 4,0 m. Betónové bloky systému Rector sa prepravujú na paletách po 36-48 kusoch zabezpečených fóliou. Palety sa vykladajú vysokozdvižným vozíkom alebo nákladným vozidlom HDS priamo do montážneho podlažia.
Montážny postup skladaného stropu Rector
1. Uloženie nosníkov
V súlade s kladačským plánom sa uložia nosníky jeden vedľa druhého na protiľahlé múry. Montáž podlahy Rector sa začína uložením krajných nosníkov k stenám. Prvé nosníky sa umiestnia 50 mm od líca steny, pričom sa pri betonáži vencov vyplní priestor betónom. Nosníky sa ukladajú podľa plánu kladenia na ťažké asfaltované pásy s hrúbkou 3,5 mm natiahnuté na posledný rad tehál. Minimálna dĺžka uloženia je 125 mm. Šírka pásov sa na obvodových stenách volí tak, aby neskôr siahali k vnútornému okraju vencových tehál, prípadne tepelnej izolácie venca. Na vnútorné nosné steny sa položia asfaltované pásy na celú šírku.
Takto vytvorené pružné lôžko spolu s tepelnou izoláciou venca umožňujú mierne pootočenie stropu pri dotvarovaní, a to bez rizika vzniku vodorovných trhlín najmä v obvodovej stene. Nosníky sa ukladajú od kraja stropného poľa. Vonkajšia hrana krajného nosníka nesmie presahovať nad nosnú stenu. Poloha ďalších nosníkov sa vymedzuje pomocou dvoch stropných vložiek na oboch koncoch nosníkov. Už pri ukladaní nosníkov treba riešiť niektoré detaily (napr. komínová výmena alebo otvor v strope). Každý detail si vyžaduje samostatný statický návrh a posúdenie.
2. Podoprenie nosníkov
Ihneď po uložení je potrebné nosníky podoprieť podperami. Nosníky dlhšie ako 4 m treba podoprieť už pri ukladaní, aby nedošlo k ich poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže. Pred položením prvkov systému Rector je potrebná dočasná montážna podpora. Oceľové alebo drevené podpery sa umiestňujú vo vzdialenostiach najviac 2,0 m pri rozpätiach stropu do 4,5 m a 1,5 m pri dlhších rozpätiach.
Montážne podpery sa montujú jedna alebo dve v závislosti od konkrétnych prípadov realizácie. Do rozpätia 2 m nie sú potrebné, pri 2,1 až 4,9 m je potrebná jedna, a nad 5 m dve podpery. Odporúčaný prierez pásu podpery (napríklad dreveného hranola) je 7 × 14 cm. Pás sa podoprie stojkami tak, aby sa dosiahlo stredové navýšenie nosníka oproti koncom uloženým na múre (debnení) rovnajúce sa hodnote L/500, pričom L = svetlosť stropu (napr.: svetlosť stropu je 500 cm, stredové navýšenie sa potom rovná hodnote 500/500 = 1 cm). Rozstup podpier závisí od prierezu pásu podpery a mal by sa pohybovať v rozpätí od 1,2 do 1,8 m. Pri dvoch podperách by mali byť podpery nastavené vo vzdialenosti 1/3 - 1/3 - 1/3 alebo 2/5 - 1/5 - 2/5 rozpätia.
Systém eliminuje potrebu prenájmu nákladného žeriavového zariadenia, čo výrazne znižuje náklady na projekt. Bez použitia montážnych podpôr možno realizovať stropy s rozpätím do 5,2 m u systému RECTOBETON a cca 5,6 m u systémov RECTOLIGHT a RECTOPLAST. Za týmto účelom sa vo fáze projektovania vyberú tzv. bezpodperové nosníky. Pevný a únosný predpätý nosník obmedzuje počet montážnych podpôr potrebných pre správnu realizáciu stropu.
3. Kladenie stropných vložiek
Po riadnom podopretí stropných nosníkov sa položia prvé krajné stropné vložky stranou zapadajúcou do krycieho prvku. Ďalšie stropné vložky v rade sa kladú systémom pero - drážka s presahom od 1 cm do 6 cm. Bloky sa ukladajú kolmo na trámy od štítovej steny. Prvky systému Rector sa vtlačia medzi rebrá nosníkov s minimálnou vzdialenosťou 5 mm. V prípade chýbajúcej časti, ktorá je menšia ako samotná stropná vložka, sa táto časť doplní odrezaním vložky na požadovanú dĺžku, pričom sa rez vedie v jej hornej časti. Stropné vložky sa skracujú pílou na drevo (ručne alebo mechanicky) aj po niekoľkých kusoch naraz. Zvyšná odrezaná časť je vhodná na ďalšie použitie, pokiaľ nie je kratšia ako 20 cm. Miesto rezu možno regulovať posunom vložiek na perodrážke. Stropné vložky by nemali zasahovať nad nosnú stenu. Pri ukladaní vložiek ani pri ďalších prácach na strope nie je povolené stúpať na stropné vložky, preto na ne treba položiť dosku.
4. Vymurovanie vencových tehál a výstuž
Po obvode stropu sa vymuruje jeden rad vencových tehál tak, aby tepelná izolácia smerovala dovnútra a tehlová časť lícovala s vonkajšou stranou obvodovej steny. V závislosti od celkovej hrúbky stropu v mieste uloženia na obvodové steny sa volí vencová tehla adekvátnej výšky. Požadovaná výška horného okraja vencových tehál sa dosiahne zodpovedajúcou hrúbkou vrstvy maltového lôžka. Na zvýšenie stability vencových tehál počas betonáže sa odporúča pred vystužením venca vytvoriť z vnútornej strany maltový alebo betónový klin (tzv. "uholník").

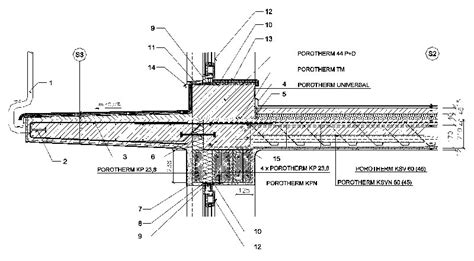

Pred betonážou treba strop vystužiť. Nad obvodovými a vnútornými nosnými stenami sa zhotoví výstuž venca. Na koncoch a v strede nosníkov sú strmene, ktoré slúžia ako šmyková a zároveň ako spriahajúca výstuž. Strmene sú v expedičnom stave ohnuté k hornému povrchu nosníkov. Strmene sa ohýbajú iba raz. Opakovaným ohýbaním by sa totiž mohli odlomiť. Do strmeňov na koncoch nosníkov sa vkladá tzv. spojovacia výstuž v tvare L, ktorá sa zviaže s výstužou venca. Spojovacia výstuž musí zasahovať z venca nad nosníky na vzdialenosť 1/6 rozpätia. Výstuž s presahom min. 8 cm na obidvoch stranách zlepšuje ukotvenie vo venci. Výška venca nesmie byť menšia ako výška stropu a šírka max. 10 cm. Vence sa musia vystužiť 4 prútmi ∅ 12 mm so strmienkami z drôtu ∅ 6 mm každých 25 cm. Koniec každého stropného nosníka sa ukončí pri venci nadol zahnutým kotviacim prútom. Susedné polia sa spoja rovnými prútmi.
Na celej ploche stropu s výnimkou stropných otvorov sa na integrované dištančné podložky položí armovacia sieťovina (min. ∅ 5 mm s okami s rozmerom 20 × 20 cm) s preložením min. na jedno oko. Sieťovina musí zasahovať do venca min. na 15 cm. Pri veľkých rozpätiach, úzkych nosných múroch alebo múroch vyhotovených z materiálov s nízkou pevnosťou sa odporúča vyhotoviť znížené vence. Pri vystužovaní stropu vystužíme aj všetky detaily (v prípade komínovej výmeny musí byť strop oddilatovaný od komínového telesa). Inštalačné prestupy v strope Rektor sa vykonávajú pred betonážou vŕtaním otvorov do tvárnic. Otvory s priemerom do 160 mm si nevyžadujú dodatočné vystuženie.
5. Betonáž stropu
Strop sa zmonolitní betónom triedy C 20/25 (B 25) s konzistenciou S3. Betónová zmes sa podáva čerpadlom alebo žeriavom v poradí od najvzdialenejšieho bodu. Betón sa leje rovnomerne a neprerušovane, pričom sa treba vyhnúť jeho nahromadeniu na jednom mieste. V letných horúcich mesiacoch je potrebné strop pred samotnou betonážou navlhčiť vodou. Minimálna hrúbka betónovej zálievky je 4 cm. Zhutňovanie betónu v podlahovom systéme Rector sa vykonáva pomocou hĺbkových vibrátorov s priemerom vibračnej lyžice 35-45 mm. Osobitná pozornosť sa venuje presnému vyplneniu priestorov medzi nosníkmi a blokmi. Povrch sa vyrovná vibračnou latou alebo ručne, pričom sa vytvoria vhodné sklony podľa projektu.
Montážne podpery možno odstrániť po dosiahnutí 85 % pevnosti betónu, čo sú približne tri týždne. Ak sa ešte použije doplňkové bednenie venca REKORD z extrudovaného polystyrénu (XPS), po demontáži podpôr je strop hotový.
